Profibus-DP总线隔离器怎样选？电气分段、终端与协议边界

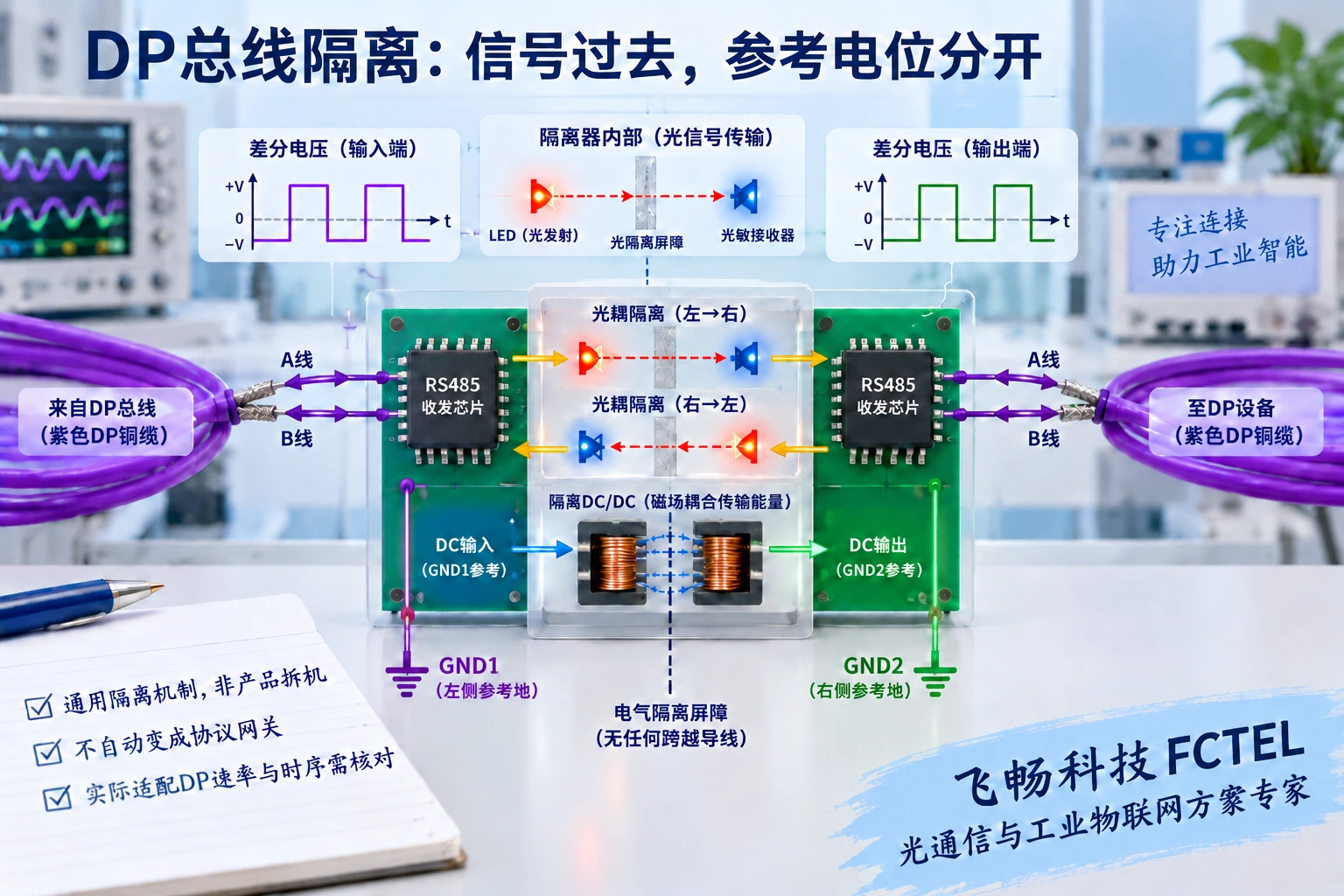

差分收发器与隔离器，各完成一步

左侧RS485接收器识别线对电压差，把它交给内部逻辑；隔离器将需要的状态传到另一侧，再由对应驱动器建立右侧线段电气信号。光耦可利用内部短光路传递逻辑，其他设计也可能采用磁或电容耦合，具体实现依器件与设备而异。

这不是一条外部光纤传输线路。内部隔离元件的距离、能量与接口条件也不等于光猫。DP的发送方向、速率和时序需由适配的实现满足，不能因芯片能传逻辑就断言完整设备符合该业务。教学剖视不代表具体型号真实PCB。

信号隔离之外，供电与参考也要查看

信号不直接导通两侧，但电源参考若在外部跨接，可能绕过预期隔离。隔离DC/DC通过磁场等机制传递供电能量，与信号隔离分工不同；两侧参考怎样连接到各自电段、机壳与保护，应按完整设备和现场设计核对。

隔离耐压、允许工作电位、浪涌与静电测试属于不同条件，不能用一个高压数字替代全部防护。也不能为了试隔离自行在运行总线上施加高压或制造故障，合适资料与受控验证才有意义。光纤替代中段导电路径仍不能省去端点电源和铜口防护。

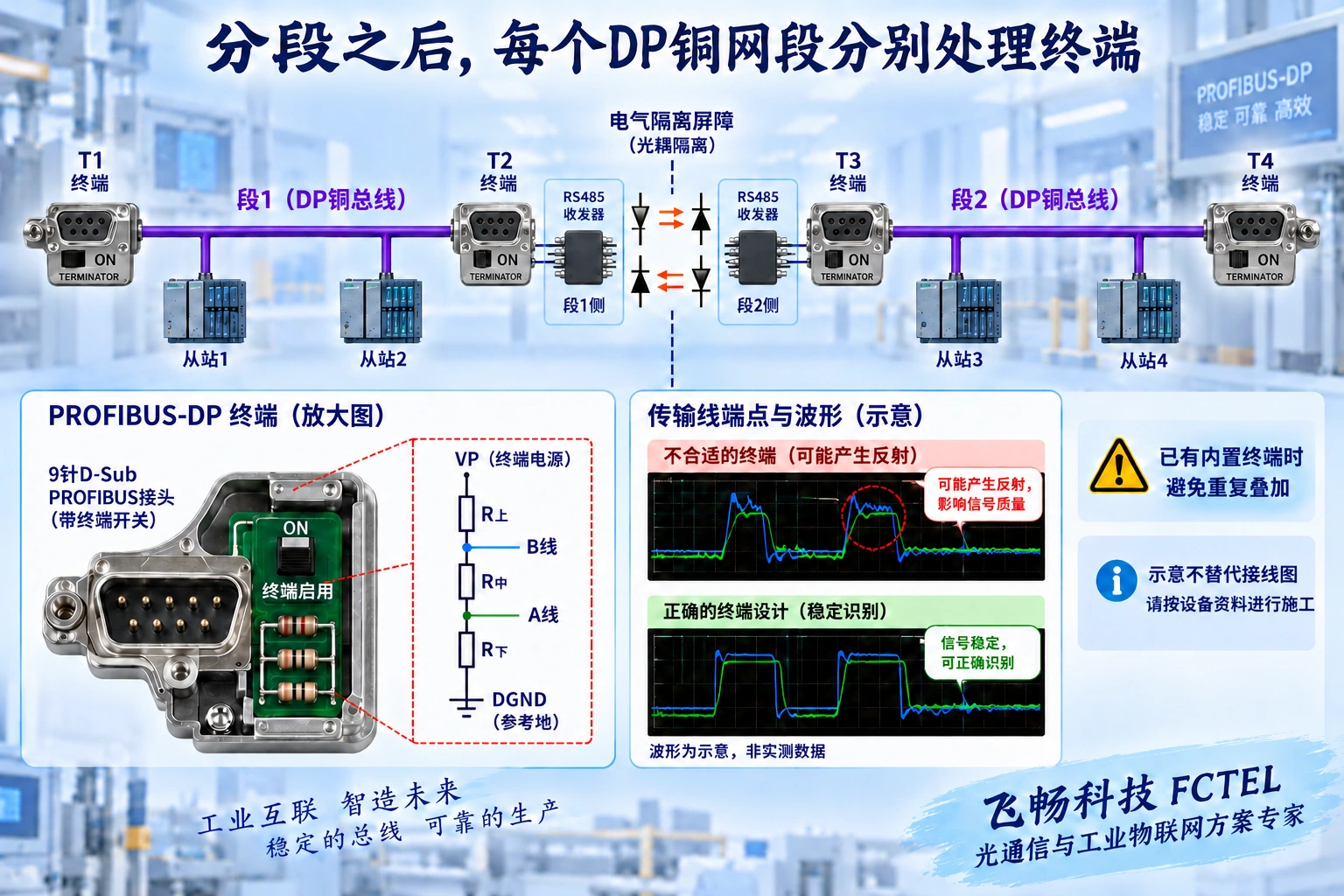

分段以后，每段仍要有正确的末端

隔离或中继器两侧可形成不同铜网段，按实际拓扑分别确定两个末端和终端。PROFIBUS-DP常见终端是偏置与匹配电阻组合，需要相应供电，不能照搬普通RS485单个终端电阻，也不应在每个从站无条件开启。

已有内置终端时确认是否启用，外置连接器开关还可能切断出线，端末设备掉电可能使终端失去供电。安装和维护都要检查这些条件。两段之间有隔离器，不表示原来的终端可以随意保留或全部拆掉。

为什么不鼓励随手拉长星形支线

铜传输线上的分支和不匹配末端可能产生反射，反射叠加到本来波形上，影响接收器在正确时刻判断。速率越高，留给识别的时间越紧，线路长度、线缆、连接器与实际拓扑需一起评估，不只看一台设备标的最大距离。

需要多个方向时，应核对专用有源分段或分配设备及其允许结构，而不是从同一端子随意并出长支线。设备负载、级联数量和处理时间还影响网络设计；重复站号、错误主从配置也不是电气隔离能解决的问题。

协议型的名称，必须落实为兼容性证据

核对是否明确适用于目标PROFIBUS-DP速率、线路收发条件及控制系统要求，是否有模式、方向、诊断和相应版本资料。两侧速率不同并不会因有缓存自然兼容，持续速度差也不能靠有限存储永久消化。

DP多主站的访问协作与典型单主站轮询有不同条件，隔离设备不应被当作重新分配发送权的主站。若真正需要转成另一个应用协议，要求对应网关功能和映射说明，电气分段本身没有完成这项工作。

电口隔离与光纤延伸，按真实型号分别选

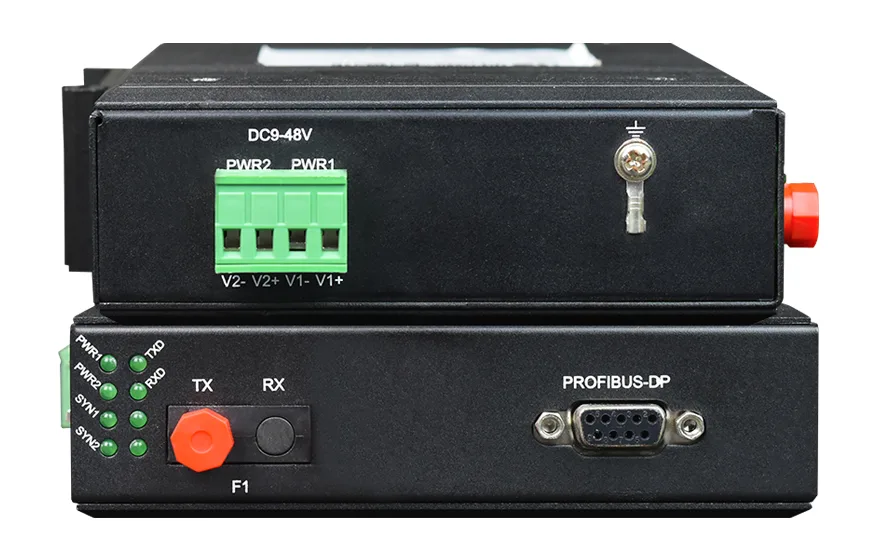

带光接口的DP光端机照片，不能用来证明只带两个电口的隔离版本。飞畅当前DP产品分类中，788和1171属于光纤延伸产品，后者列有两光通路及相应拓扑用途；这些资料不能用来证明另一款两电口隔离器的耐压或端口数量。

询价请提供实际型号与版本，要求对应的电气端口、隔离结构、终端、速率、延时、供电、环境及安装依据。如果需要跨建筑光传输，可另核DP光端机；如果目标只是电段隔离，不把带光口的产品照片当作完整选型证据。

先验证源段，再把隔离设备加入链路

使用一台已知从站和正确短铜线确认原DP基线，保存配置、过程数据与诊断。断电核对供电、针脚、参考、速率模式与终端后接入隔离设备，再分别验证两段及完整通信。一次改变一个条件，不同时改地址、速度和接法。

无数据先检查主站与从站是否原本正常、电气连接和模式，偶发异常再结合终端供电、拓扑与负载定位。使用示波器或分析工具需有合适探头与参考条件，避免仪器接地绕过隔离或造成短路。灯闪不是完整应答正确的证据。

验收要涵盖代表性负载和恢复行为

台架通过后按目标线缆、节点与业务负载复测，记录诊断、错误、通信周期及允许的掉电恢复。读到数值还需确认是目标设备的新数据，执行类业务则另查实际反馈。电气隔离成功和应用恢复成功应分别保存记录。

交付文件写清设备型号、两个电段、终端开关与供电、协议配置、允许级联、保护及维护方法。看见两个接口或一个隔离元件，只能说明部分结构；能够稳定完成真实DP数据任务，并解释故障定位，才是选型与分段处理完成。
