环网听起来像把交换机连成一个圆，断了一段就走另一边。这个直觉只说对了一半：如果普通以太网的二层数据可以在圆里一直转，网络可能先被重复报文堵住。因此，环网交换机真正重要的不是有两个光口，而是使用协议把正常路径控制成无环，并在故障后重新选择路径。下面用四台交换机的简单例子，把广播风暴、备用链路和恢复过程逐步讲清楚。
先理解冗余链路为什么需要控制

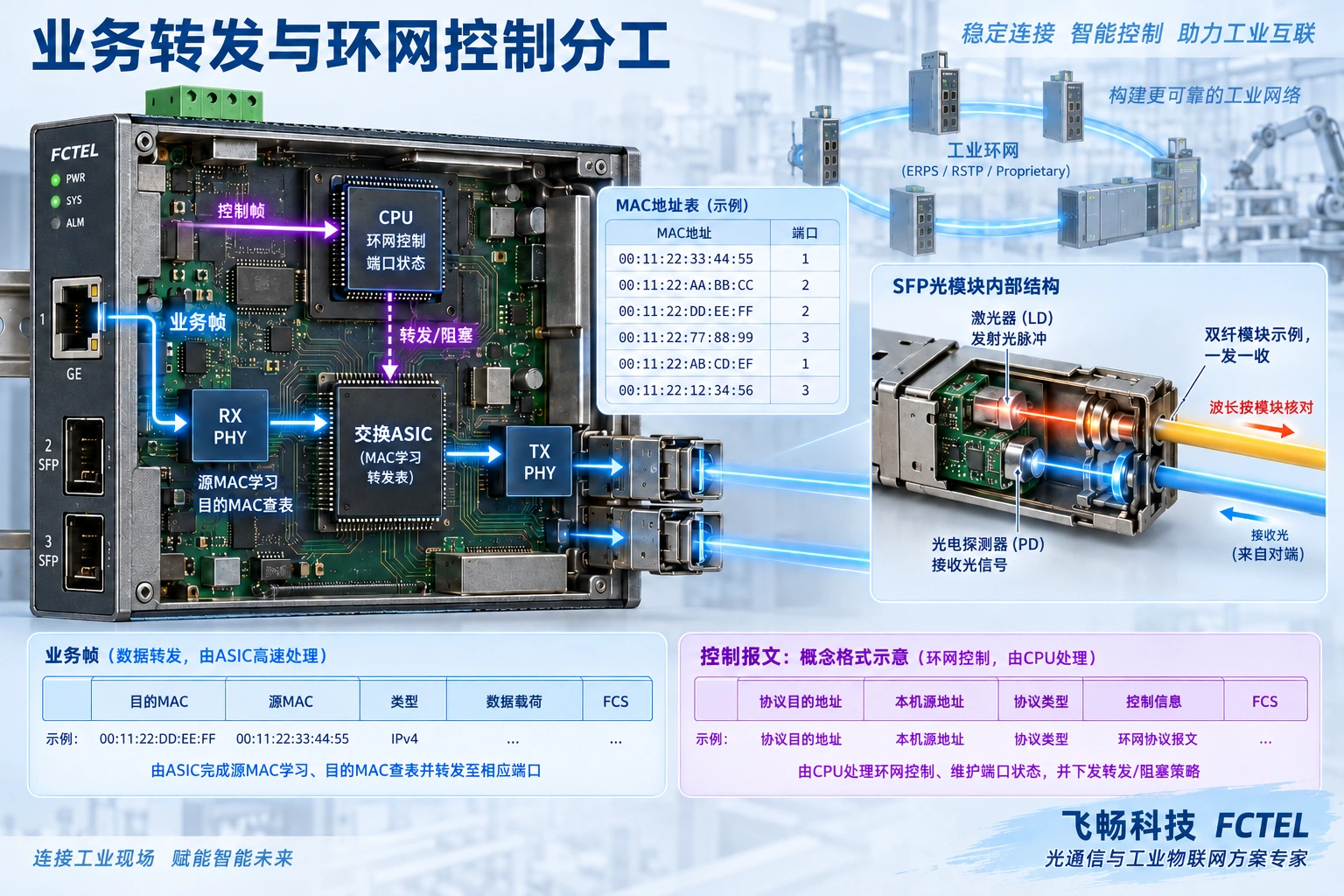

交换机转发时会记住设备地址通常出现在哪个端口。已知道目的地址时，可以把数据发向对应方向；广播或某些未知目的报文需要向多个相关端口发送。问题在于，不受控制的环路会把一份报文绕回来，又继续复制出去。可以把它理解为有人在环形走廊中不断重复传话，但以太网帧不是靠走几步就自然停下的快递。重复流量会占用带宽和设备资源，地址学习也可能在不同端口之间来回变化。
交换机会学习源MAC地址并转发报文，广播及某些未知目的报文需要扩散。若二层网络形成不受控制的闭环，报文可能反复传播，引起风暴、MAC地址漂移和业务拥塞。冗余协议通过规定机制让正常转发保持无环，故障时再改变可用路径。链路冗余与双电源冗余解决不同问题；有两个光口或两路电源都不能单独证明设备支持所需环网方案。
不同协议不可以只按名称互套
备用路径的业务阻塞不是把光纤剪断，而是在指定位置限制普通数据转发，让实际工作的路径没有闭环。物理道路仍然存在，协议还能按其规则交换控制信息，只是业务不能任意绕圈。不同协议处理方式并不完全相同，所以图展示的是通用机制，不是每个协议的一张配置图。RSTP是快速生成树，ERPS、MRP以及私有环网又有各自规则。选择前要确认大家使用什么机制、哪些角色和哪些端口参与，不能让名称相近代替互通证明。
RSTP、ERPS、MRP以及厂商私有环网方案在报文、角色和配置要求上存在差别，不意味着一个设备都支持，也不意味着任意协议能在同一环里协同。某些方案在正常时限制一条备用数据路径，故障后释放它，但具体流程需依据协议说明。选择时列清设备型号、固件版本和支持模式，核对混合厂商的互通验证；不凭“自愈环网”四个字替代协议兼容性。
光链路与协议配置分别匹配
在物理层，交换机的光口同样需要匹配速率、波长和收发方向。环网协议再好，也不能在不兼容或断续的光链路上正常运行。接线图应把每台设备的两位邻居、端口号、芯号及模块参数对应起来，不仅画一个漂亮圆圈。普通接入口如果也加入另一条连接，可能形成额外环路，超出原先设计。配线架标签和端口配置应该一起保存，否则维修换跳线时，很容易在看似恢复连接的同时引入新问题。
光端口首先要满足速率、波长、单双纤和功率条件，物理链路建立之后才讨论环网控制。按方案指定环端口，明确管理角色、控制报文及需要的VLAN范围，业务接入口不能随意替代环端口。光纤不导电有利于某些电气环境，但仍需供电与接地管理。现场通过配线架时记录两方向芯号，防止把两个逻辑邻居误接成同一台设备或意外新增环路。
恢复时间不是只看一个标称数

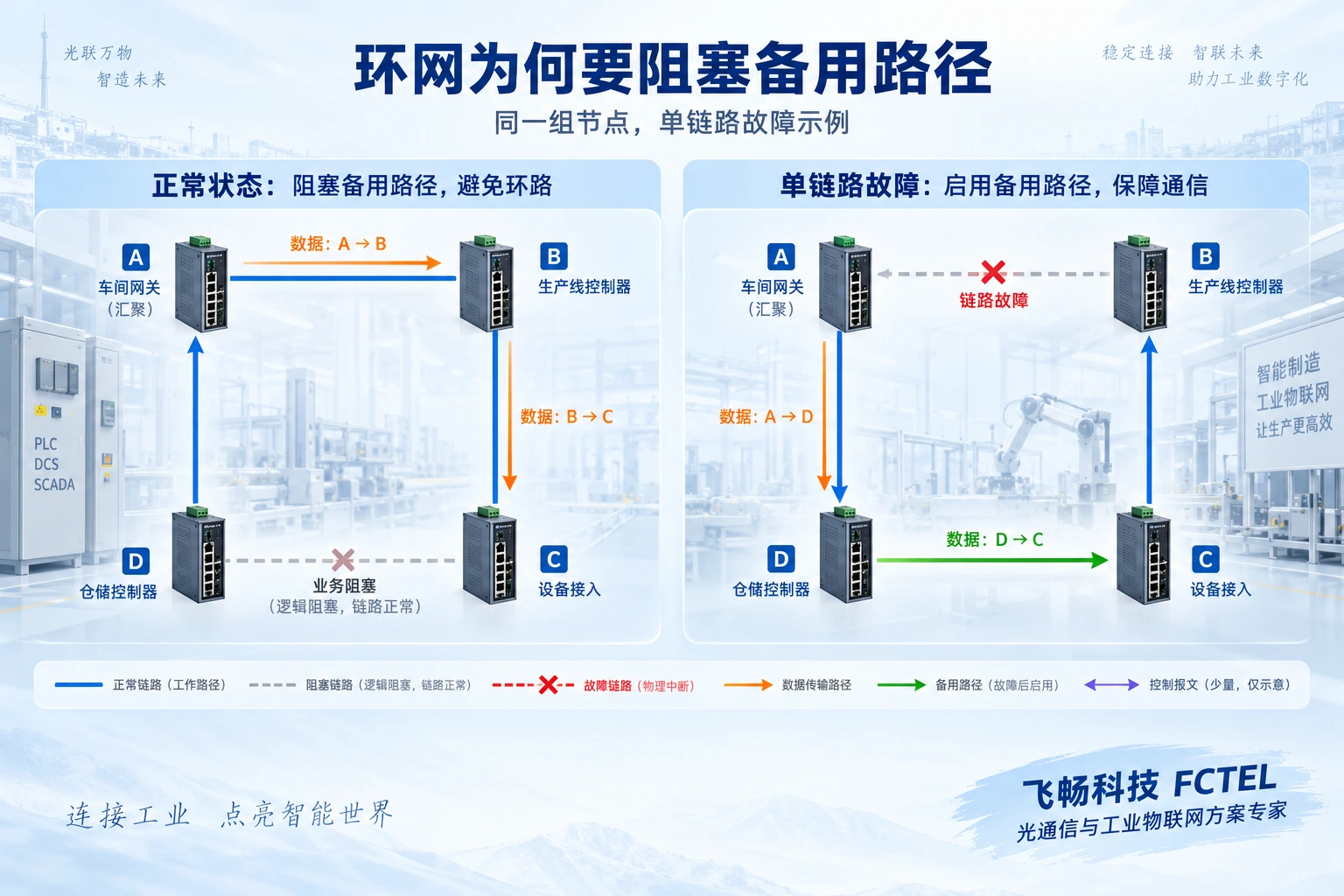

图2把正常和断链两种状态放在一起看。正常时，去某个节点的业务走一侧；一段链路坏后，协议先知道哪里不能通，再调整转发状态，把原备用方向用于传输。这个过程还涉及地址学习和应用重新适应，不能简单说所有业务瞬间零中断。摄像机可能丢几帧，控制器可能按自己的超时规则作出动作；两种应用对同一网络变化的感受不同。因此测试指标要包括业务表现，不只是链路恢复灯亮的时间。
业务中断包括故障检测、协议收敛、转发表更新以及终端或应用恢复。宣传中的毫秒数往往有规定的拓扑、节点和负载条件，不能自动推广到多环、链路抖动或设备重启。视频可能表现为短暂丢帧，控制系统则可能触发超时或安全动作，应按真实业务定义允许中断。网络恢复不保证应用会立即继续，也不保证多个同时故障仍然可达。
组环前准备可回退的配置
组环要按受控顺序进行。先保持一个断开的链形网络，完成管理地址、协议和角色等配置，并确认可以回退，再闭合最后的连接。这样做是为了避免设备尚未知道怎么处理环路时，让生产数据开始循环。配置应根据具体协议和手册完成，不给所有产品套同一组命令。只读检查端口、协议状态和日志，可以帮助发现备用链路是否真在预期位置；盲目拔插运行中的光纤则可能扰动业务并掩盖问题。
先在断开的拓扑中完成管理地址、环协议及端口设置，检查角色与日志后按受控顺序闭合环路，避免未配置时直接形成环。保存配置及端口表，明确谁有权限修改。使用端口状态、协议状态和流量计数交叉确认，单看链路灯不足以判断备用路径。测试应安排在维护窗口并准备回退，不在生产运行中反复拔纤来试探“自愈”效果。
示例：四个车间组成光纤冗余环
四台设备的测试可按三个情形进行：一段线断开后业务能否走备用路，线恢复后是否回到稳定状态，一台设备重启时其它节点怎样受影响。每次记录故障位置、开始与恢复时间、应用异常和协议日志。两处同时断开可能把环切成两个部分，这不是增加一个环网字样就能保证解决的。可靠性来自明确故障假设和对应设计，不来自无限覆盖一切故障的承诺。测试安排在维护窗口，涉及生产控制时先取得现场许可。
使用确认兼容的设备和协议，先建立链形基线，再配置角色后闭环。运行PLC与监控实际流量，分别断开一段链路、恢复链路并测试一个节点重启，记录应用可见中断而非只记录ping。检查日志、环状态与错误计数是否一致，再评估备用路径负载。明确双故障情况下可能分区，将测试条件和恢复结果写入交付记录，不承诺环网能够覆盖任何故障。
常见误区：双电源能代替环网吗？
不能。双电源主要应对供电路径故障，环网主要应对部分通信路径故障，设备本身、多个节点或应用故障还需要其它方案。项目说明里应分别写出希望覆盖什么故障、允许什么中断、怎么验证，以及发生超出假设的故障时怎样处理。官方生成树资料可帮助理解防环机制，但不能据此推定某个私有协议的具体配置或恢复时间。
环网能力与普通交换能力分别理解
学习源MAC地址、按目的MAC选择出口、全双工通信和VLAN，并不是环网交换机独有的优势。环网能力是在相应交换功能之上，用协议控制冗余路径。未知单播的泛洪也不等于把报文目的地址改成广播地址，转发范围受到VLAN与端口状态约束；二层交换并不因此自动提供跨网段路由。
在典型ERPS单环中，RPL指保护链路，相关角色在正常状态下限制受保护业务，避免逻辑闭环；故障时相邻节点及保护角色根据协议消息调整状态。旧文所谓RLB并不能代替G.8032的RPL角色定义，也不是计算光纤数量的依据。具体是否配置RPL邻居、子环或回切，必须看设备实现与手册。
需要几路光口、几根纤芯怎样算

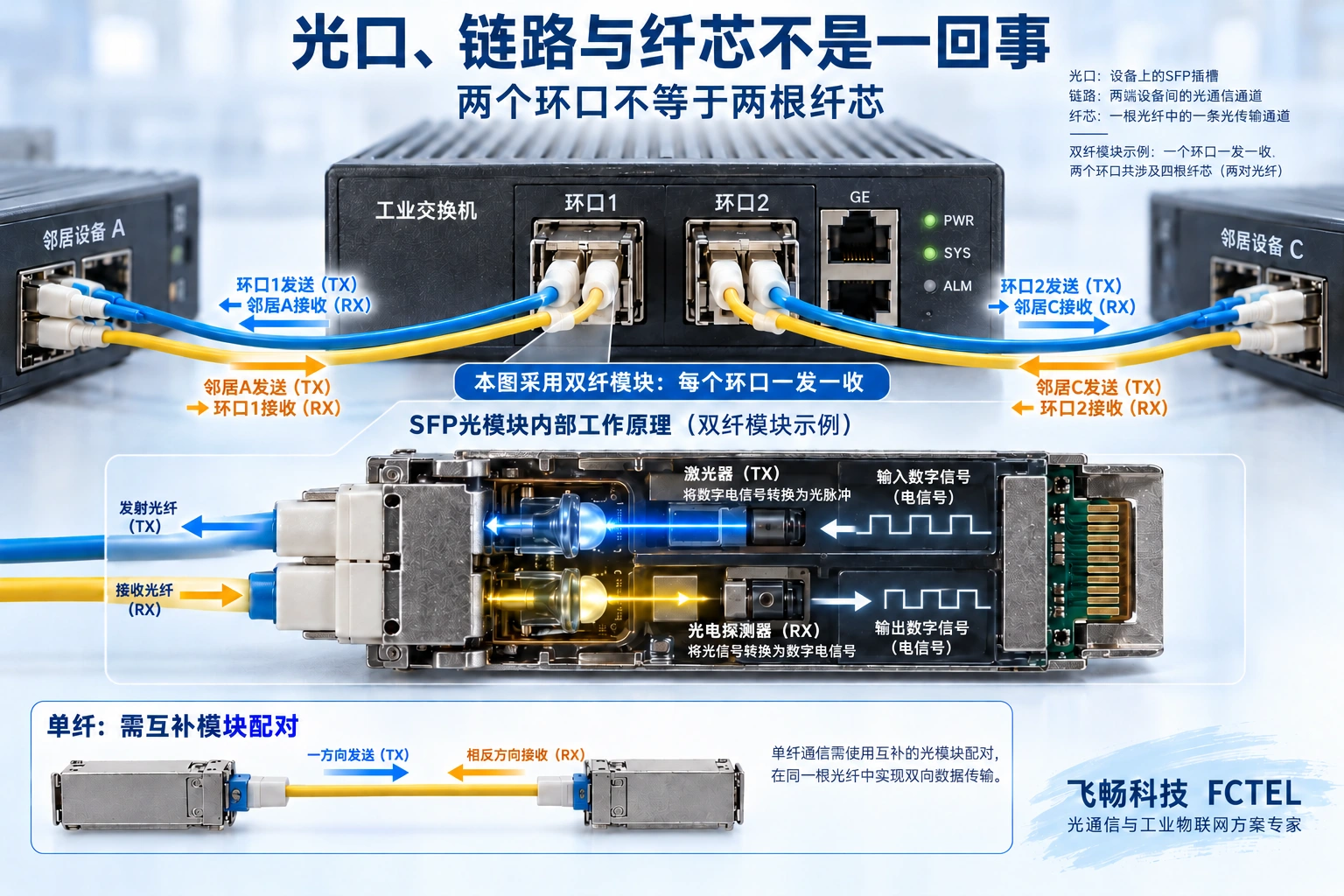

单环的一个中间节点通常用两个环口连接左右相邻节点，但一个端口不是一根纤芯。若两条邻接链路都采用双纤模块，每条链路用一芯发送、一芯接收，这个节点两条链路合计四个光纤芯段；计算整个环时，每条相邻链路只计一次，不能把两端各计一遍。实际总芯数还要考虑距离、接续、预留和其它上联。
采用单纤双向模块时，一条物理纤芯承载互补波长的两个方向，两端模块要满足互补配对、光纤类型与光功率预算。两光口、两条链路、两芯和双纤是不同概念。终端设备的数量不会自动决定环网纤芯数，也不能把一根纤芯分给五台终端，就认为另一根故障后会接管它们。
飞畅593详情列出8个千兆电口、4个千兆SFP光口，并列ERPS、RSTP及相关管理能力，可据此核对多光口接入需求。其宣传的自愈时间属于产品资料中的指标，不能直接等同于所有拓扑、故障和应用的中断时间；多环和相切环的设置同样需要交付版本说明。
资料来源：ITU-T G.8032以太环网保护标准；Cisco G.8032机制说明（仅核验通用协议，不证明飞畅型号功能）；飞畅8千电4千光环网产品593。图片由AI辅助制作，属于通用机制示意，不是实物、实际PCB、认证或实测记录；型号能力以订购规格、固件与对应手册为准。
