工业以太网交换机如何工作？从MAC学习到数据帧转发

工业以太网交换机的基础工作，是学习设备的MAC地址从哪个端口进入，再把数据帧送往合适的出口。它不像集线器那样单纯重复信号，但也不是无限带宽的通道。理解“学源地址、查目的地址、忙时排队”，能解释为什么接上网线仍可能不通、时好时坏或出现丢包。

先分清数据帧、MAC地址和IP地址

PC、PLC或摄像机发送的数据，在以太网链路上传输时被装入帧。帧头含源和目的MAC地址，类似本段网络中用于投递的身份信息。IP地址则用于跨网络寻址。普通二层交换机按MAC地址转发帧，不是依据IP网段完成路由。三层交换机可以具备路由功能，但必须核对能力并完成相关配置，不能仅凭产品名称判断。

交换机的管理IP只用于访问管理界面或监测状态，不代表它已经为所有设备承担网关角色。两台PC即使接在同一交换机，若VLAN或IP配置不匹配，应用也可能不通；反过来，非网管交换机不一定需要管理IP就能进行基本转发。理解这些角色，能避免把“登录不了设备”与“业务帧无法转发”混为一谈。

用一次请求和回复看懂地址学习

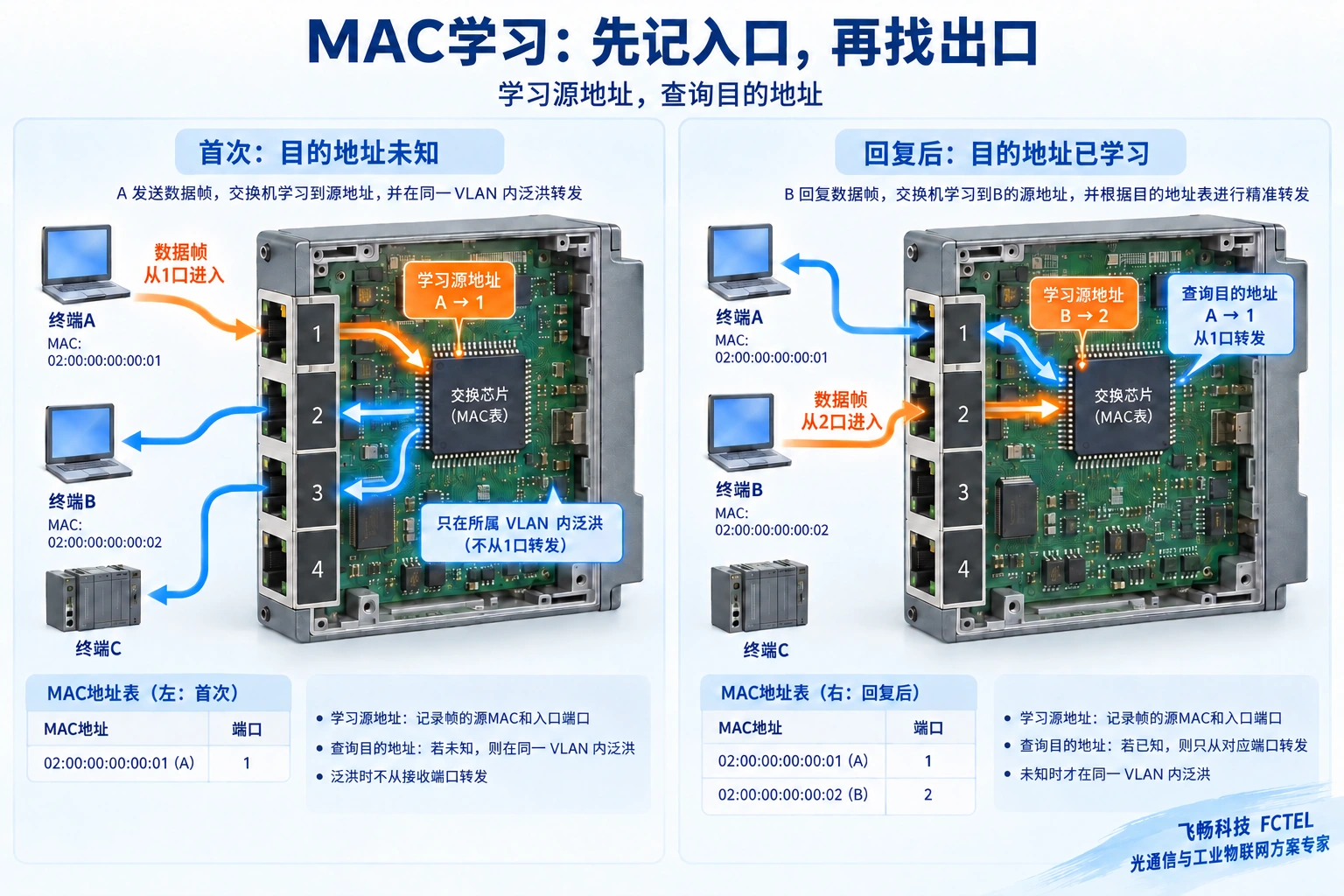

假设同一VLAN里有A、B、C三个端点，分别接端口1、2、3。A向B发出帧时，交换机先从入口1读到A的源MAC，把“A在端口1”写入地址表。此时表里还没有B，就把该未知单播帧复制到同VLAN内其他允许转发的端口，不再从入口1送回。这种行为叫泛洪，不是把帧随意复制到全部VLAN。

B收到属于自己的帧并回复，交换机从入口2学到B，再查询回复的目的地址A。由于A已在表里，回复只从端口1发出。以后A向B发送时，表里的B对应端口2，就能定向转发。这里最容易弄反的一点是：交换机根据源地址学习位置，根据目的地址选择出口。地址表不需要靠扫描所有设备的应用程序来建立。

地址表并非永久不变。动态条目长时间未被相应源流量刷新会老化，设备移到另一个端口后也可能重新学习。一个上联端口能学习多个MAC，因为它后面可能还有一台交换机和许多终端。若同一MAC在不同端口反复跳动，需要检查环路、冗余状态或重复地址，而不是直接把条目写死掩盖问题。

集线器、交换机与全双工的差别

传统集线器属于共享介质，把收到的信号重复到其他接口，端点需要协调共享链路的使用。半双工共享以太网使用过碰撞检测机制。交换机按端口和帧作转发，现代全双工点到点链路可同时发送和接收，不使用传统共享介质的碰撞检测。因此，不应再用“以太网必然因碰撞而无法工业使用”解释所有现代交换网络。

但全双工只是单条链路的收发关系，不承诺任意数据都准时到达。物理层怎样实现发送与接收，取决于铜缆或光纤及具体标准，不宜把所有速率一概画成固定两对线。速率、双工与介质必须由两端按支持条件匹配；排障时既看实际协商结果，也查线缆和端口错误，不能两端一边强制、一边自动后就忽略不匹配风险。

为什么没有碰撞，仍会排队和丢帧

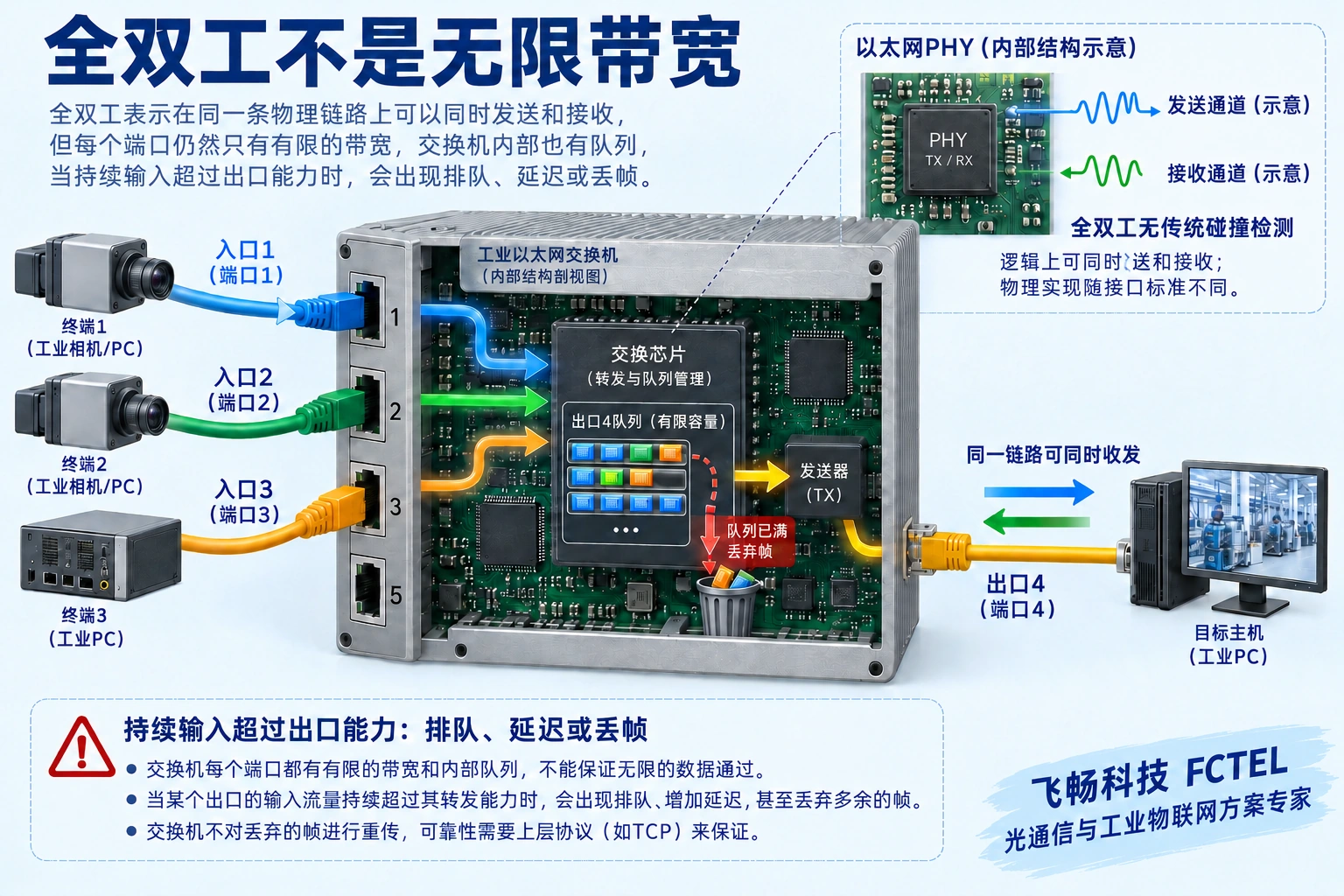

假设三个入口同时向端口4发送，出口4只有有限的发送能力。交换芯片把暂时发不出去的帧放入缓存队列。短突发可能被缓冲吸收，持续输入超过出口能力时，队列增长、等待时间增加，最后容量不足而丢弃。缓存不是新增带宽，也不应通过“背板一定比端口大十倍”等固定说法代替实际规格核对。

存储转发通常先接收完整帧并进行校验，再允许转发；校验错误帧丢弃。直通方式可以更早开始发送，适用条件和处理行为不同，应按设备资料区分。普通二层转发不负责给丢弃帧补发，端到端可靠性由相应上层协议和业务逻辑处理。TCP重传可能让文件最终完整，却不意味着周期控制报文的截止时间也被满足。

工业功能不改变基础转发规则

VLAN划分二层广播域，QoS按配置给不同业务安排队列和调度，风暴抑制可限制异常广播等流量，镜像端口为分析工具复制帧。组播侦听可减少不必要的组播扩散，但查询器、成员关系与端点协议需要配合。把所有业务都设成最高优先级并不能解决竞争；镜像出口过载也会让抓包缺失，不能把抓不到的帧直接判定为原业务丢包。

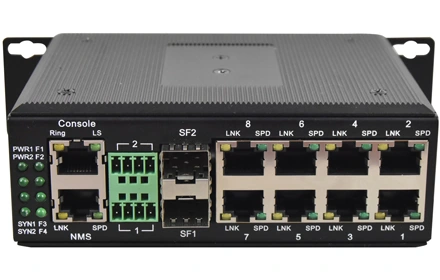

工业产品通常还要考虑供电、固定、温度、接地和维护环境，而非另一套必然“更快”的MAC学习规则。飞畅mini管理型4电2光产品详情列有存储转发、VLAN、组播侦听和队列功能，可据此核对接入与管理需求。其环网、供电或PoE选配条件属于具体产品和版本，不宜推广成所有工业交换机的标配，更不代表自动具备加密、确定性或矿用资格。

按层次建立可以复现的验收证据

先记录设备、端口、速率、VLAN和地址，做一条链路的收发测试。网管设备可查看MAC表中源地址与入口是否一致、是否在正确VLAN，并读取校验错误、队列丢弃等计数；再查IP网关与端点应用。排障不必在生产网络贸然清空全部学习表，优先观察证据；确需变更时安排维护窗口、备份配置和回退方案。

测试应覆盖实际帧长、多个入口汇聚、突发流量及业务峰值，而不只跑一个空载Ping。若增加摄像机后PLC通信恶化，可先比对共享上联的利用率和丢弃计数，再评估分区、上联扩容或调度。网络恢复后同时检查应用是否恢复：灯亮、表里有地址和业务满足周期要求，是三个不同层次的结果。
