光纤收发器怎么安装连接？从上电到通链的标准接线步骤

浏览次数： ✓飞畅科技原创 作者：飞畅科技技术团队 首次发布：2019-07-24最后修改：2026-10-07

快速答案：光纤收发器怎么安装连接？从上电到通链的标准接线步骤

先说结论：这篇只解决“现场怎样一步步接通”的问题。标准链路是终端或交换机经RJ45网线进入本端收发器，再经光纤到远端收发器，最后用网线接入目标设备。安装顺序建议固定为查规格、断电接线、清洁光口、上电观察、逐段测试，便于快速定位故障。

读图方法：本文围绕“光纤收发器怎么安装连接？从上电到通链的标准接线步骤”分别用光纤收发器怎么安装连接：先在图纸上标清光纤收发器连接角色与光纤收发器怎么安装连接：光纤收发器安装与端口怎样一一对应组织图示。阅读时先沿信号或状态方向确认光纤收发器连接，再用光纤收发器安装检查边界，最后把异常现象回溯到具体接口、介质或协议层。

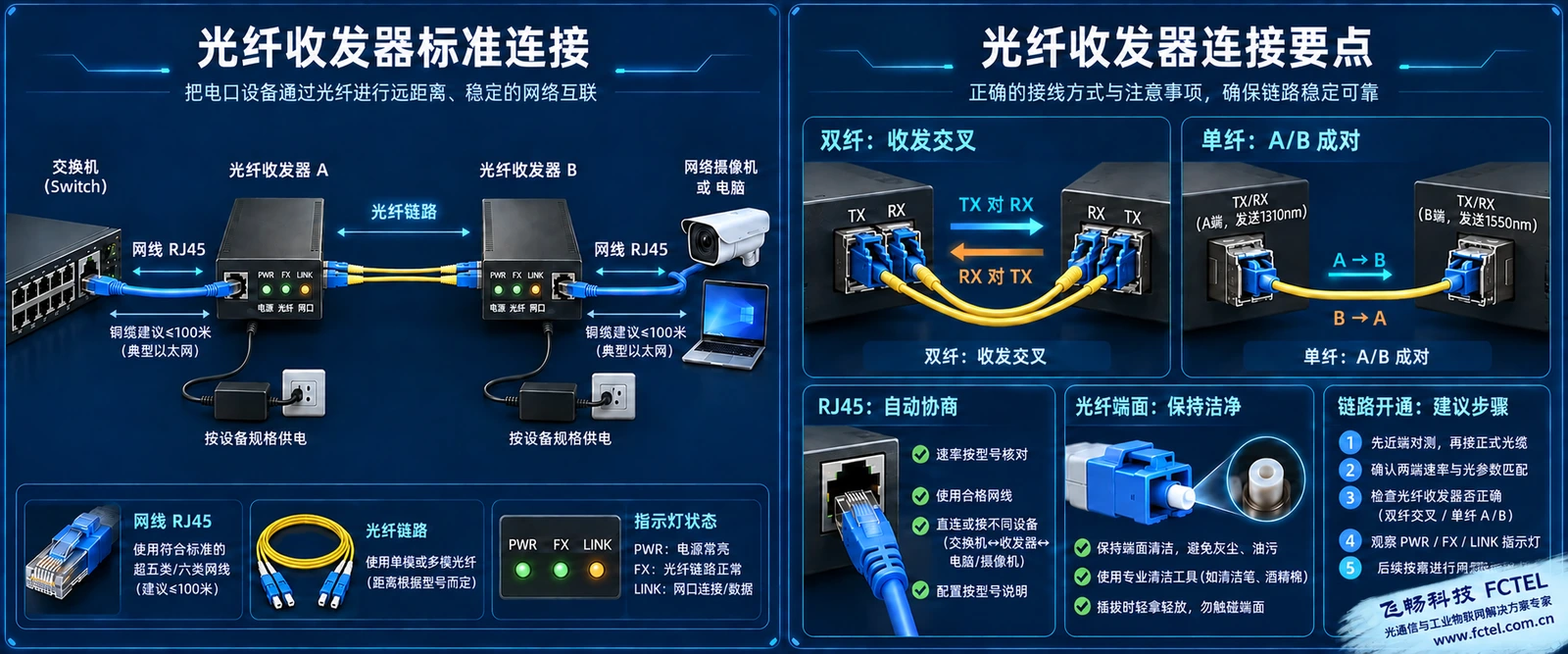

光纤收发器怎么安装连接？从上电到通链的标准接线步骤完整横版原理图
图1：与正文第一部分对应的核心原理、边界与信号路径

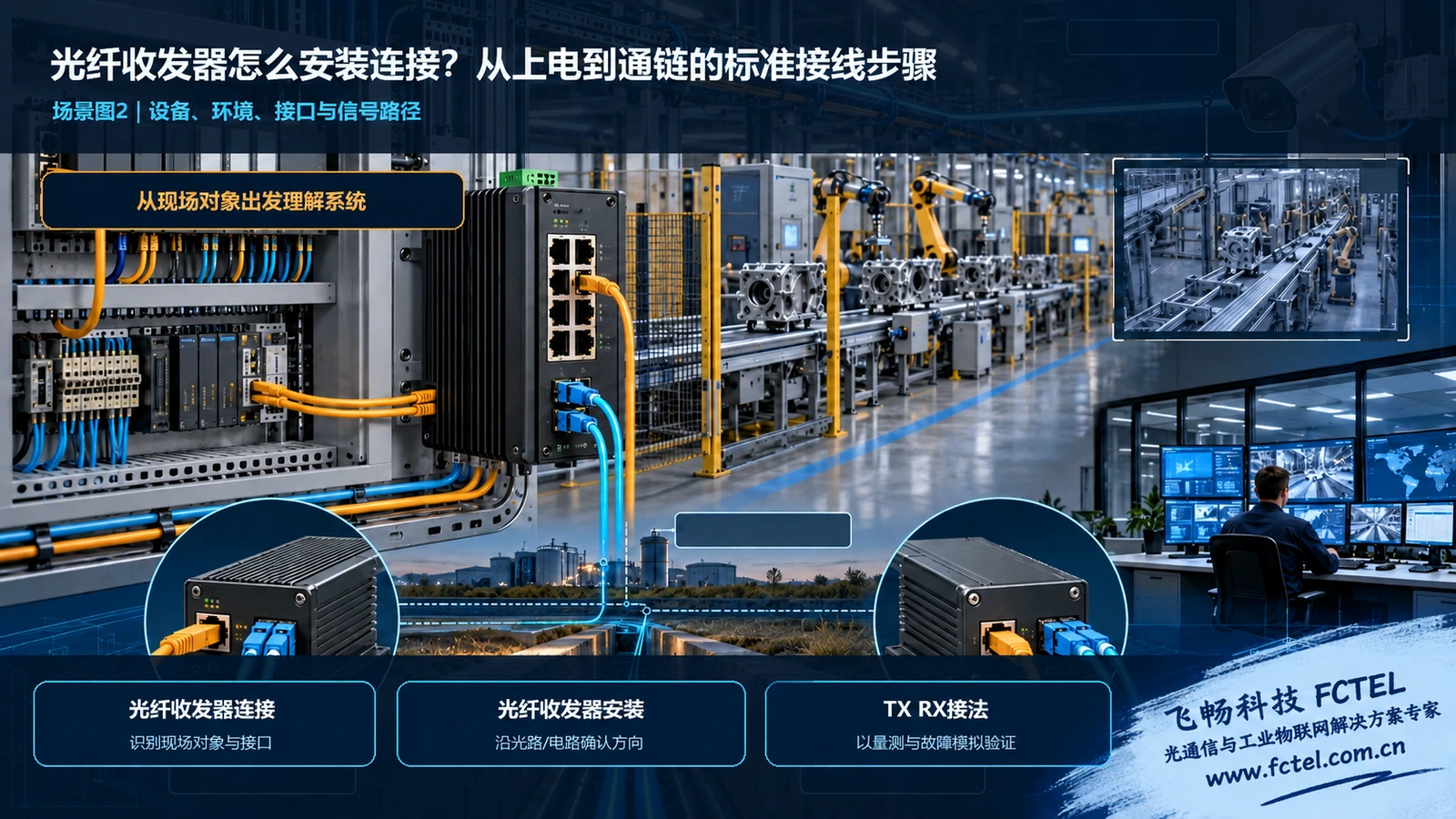

光纤收发器怎么安装连接？从上电到通链的标准接线步骤设备、环境与链路关系
图2：设备、环境与链路关系

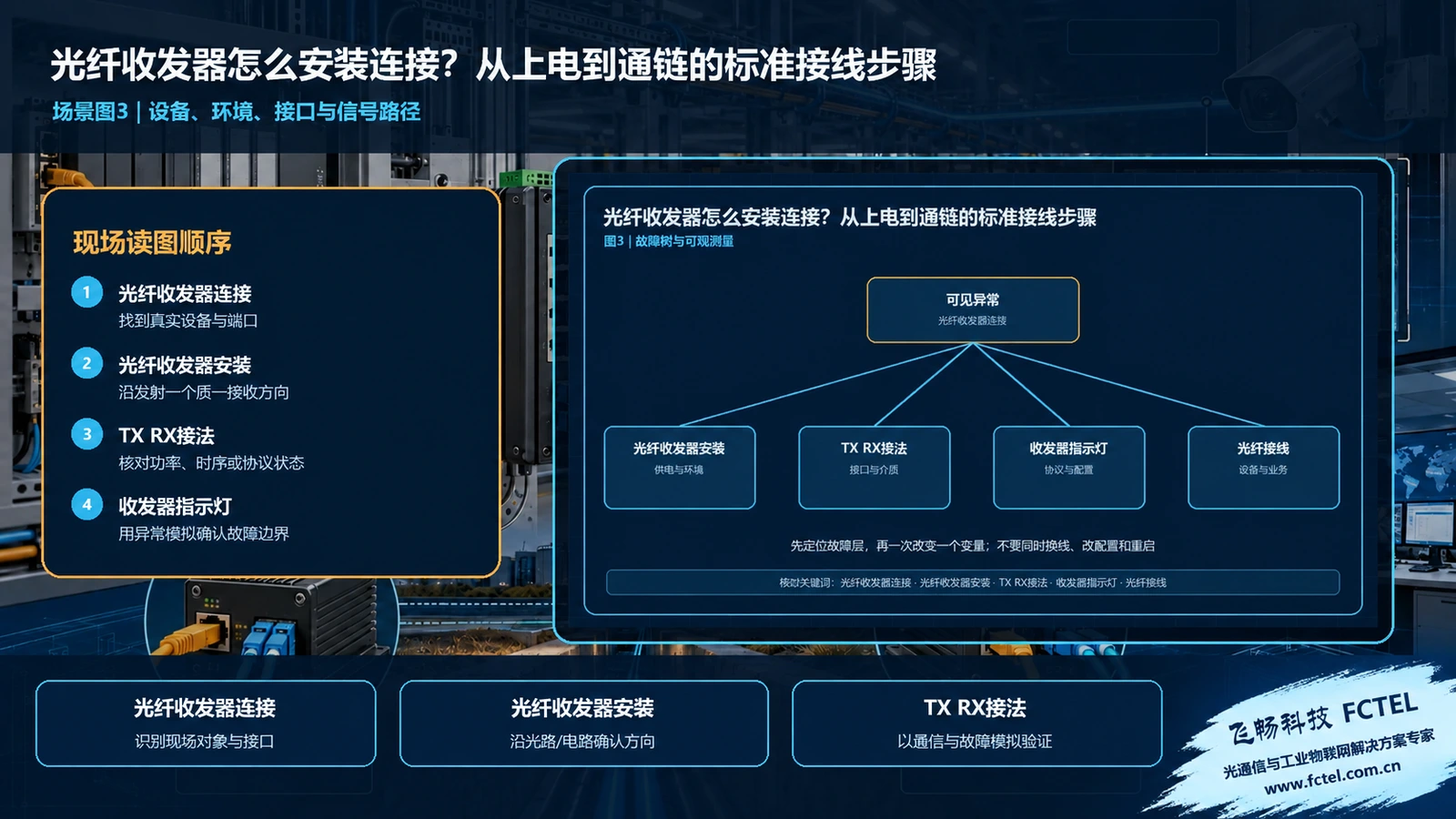

光纤收发器怎么安装连接？从上电到通链的标准接线步骤场景与科学量测联合解读
图3：场景与科学量测联合解读

一、光纤收发器怎么安装连接：先在图纸上标清光纤收发器连接角色

双纤接口必须让本端TX连接对端RX、本端RX连接对端TX；单纤BiDi则要求A/B端波长互补。光口链路建立只说明光层基本可用，不能证明VLAN、IP、速率双工或业务配置正确。过大的光功率也可能使短距离接收端饱和，因此不能只关注衰耗不足。

读图提示：先确认输入、输出和共享资源，再沿箭头核对每一次转换或转发。链路建立、协议互通与业务安全是三个不同层次。

这类文章的重点不是记住某一种接法，而是把接口角色、线序、供电、接地和验收顺序固定下来。用图解说明光纤收发器安装连接步骤：设备上电、RJ45网线、光口TX/RX、单纤A/B端、速率双工及指示灯验收。 本篇围绕“光纤收发器连接、光纤收发器安装、TX RX接法、收发器指示灯”展开。实施时应在图纸中标出每个接口和路径的角色，记录正常状态与故障状态的差异，并以实测结果确认方案边界。

二、光纤收发器怎么安装连接：光纤收发器安装与端口怎样一一对应

先核对单模/多模、单纤/双纤、波长、速率和接口类型；再固定设备、接电源、插网线和光纤。上电后依次观察PWR、FX/LINK、TP/LINK，最后通过持续Ping、吞吐和断电恢复测试验收。若光灯不亮，可交换双纤的两芯排除TX/RX反接，但不要盲目反复插拔未清洁的端面。

验收建议：按“规格核对—单链路测试—故障模拟—恢复确认—记录归档”的顺序执行，每次只改变一个变量，避免把配置、介质和设备问题混在一起。

三、光纤收发器怎么安装连接：接线完成后的分段验收

        我们想要上网，就必须连接网络，而日常生活当中我们最常使用的网络就是宽带，连接宽带需要通过网线进行连接，但是网线在传输数据时它有一定的局限性，它的传输距离很小，一般情况下网线的传输距离仅仅只有100米，如果这时我们想要连接传输距离比较大的网络时，光纤收发器就可以帮助我们解决这个问题。那么你知道光纤收发器的连接方法吗?接下来就跟随杭州飞畅科技的小编一起来看看吧！
        当我们在布置较大的网络的时候，不得不使用中继设备。当然，使用其他的种类的线路来传输。光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。在使用光纤的时候，我们会经常使用到光纤收发器。
        光纤收发器怎么连接？
        一般光纤收发器和一般的交换机一样，通了电，插上就能用，不需要做什么配置。光纤插光口，RJ45水晶头插电口。不过要注意光纤的收发，一根收一根发，不行就相互换一下。
        光缆从室外进来，光缆要熔接在光缆盒里，也就是终端盒，光缆的熔接是门技术，需要把光缆剥开，用尾纤与光缆里的细纤维熔接，熔接好放在盒子里，这样我们尾纤就出来了，光纤出来的头接在ODF上(一种架子，用耦合器连接)，架子的另一侧也是用尾纤(说是光纤跳线也可以，其实尾纤就是做光纤跳线用的)出来，接在光纤收发器上，光纤收发器出网线连接路由器-交换机-局域网-主机。
        如果你想让自己使用的网络不再受到传输距离的限制，那就赶快来看看光纤收发器的连接方法吧，光纤收发器可以实现光信号和电信号的转换，通过光纤进行信号的转换，最后和一些设备连接，想要连接光纤收发器的朋友，赶快来看看光纤收发器的连接方法吧，相信通过以上的方法可以让你更好的上网。
        好了，以上就是光纤收发器的连接方法，相信你看过之后对此有了一定的了解。飞畅科技20年专业从事工业环网交换机、光端机、光纤收发器、协议转换器等工业通信设备的研发、生产和销售，欢迎了解更多，咨询热线：0571-87007140，400-0505-571。

四、光纤收发器怎么安装连接：反接、错配和链路单通怎样判断

光纤收发器两端必须同品牌吗？

不一定，但光纤类型、波长、速率、接口和编码方式必须兼容，特殊协议宜成对使用。

先接光纤还是先通电？

工程上通常先完成并复核接线，再统一上电观察状态，减少带电插拔和误判。

FX灯亮但网络不通怎么办？

继续检查电口链路、速率双工、VLAN、IP地址、环路及上层设备策略。

配图为AI辅助制作的通用机制示意，不代表具体型号实物或实测数据。
