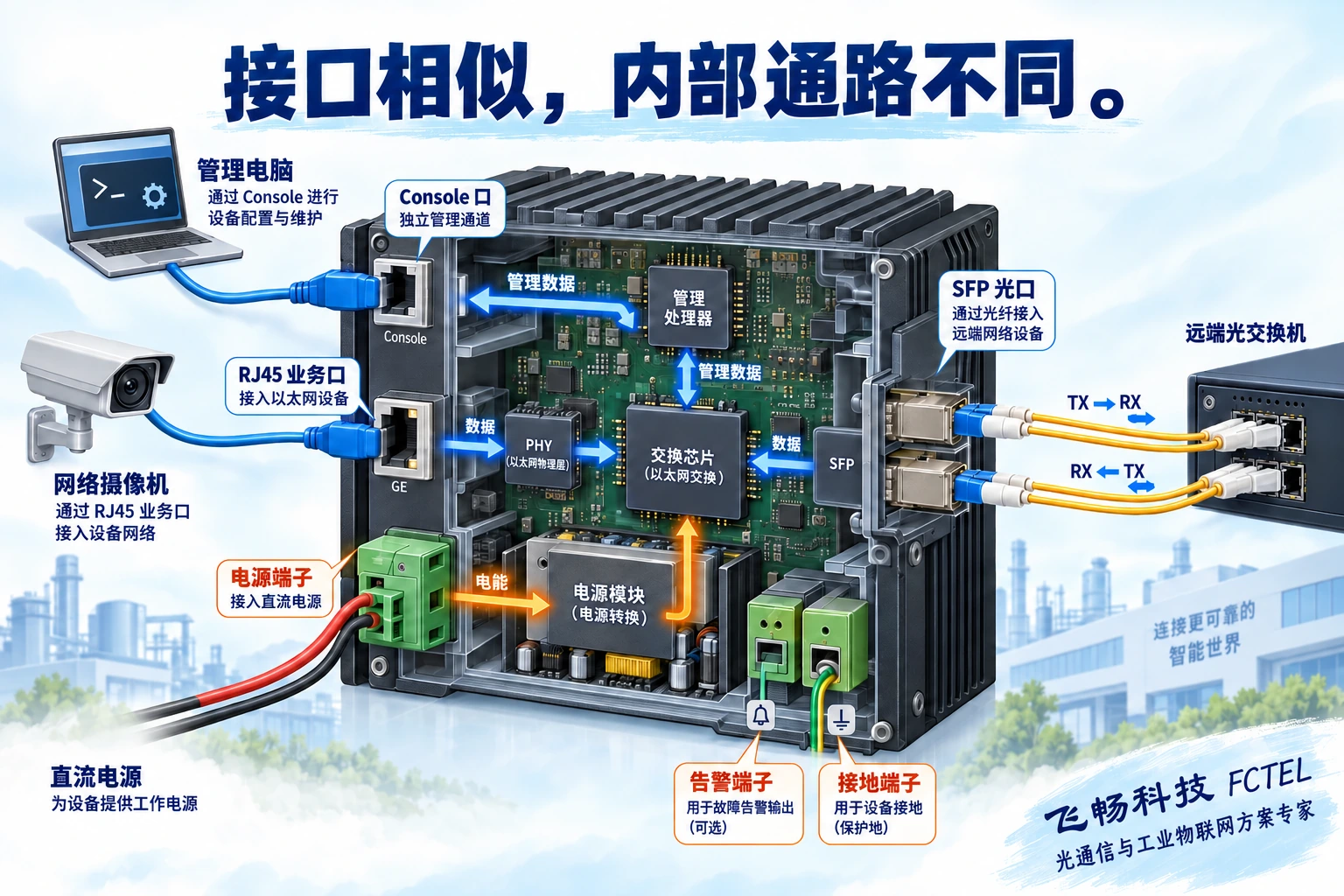

工业交换机的插孔不能只凭外形辨认。网口和光口运送业务数据，Console让维护人员进入设备，电源端子给整机供电，告警触点向外部系统报告状态。看懂这四条通路，就能解释为什么“插得进去”不等于“接得正确”。本文先讲接口内部怎样工作，再给出一套从面板辨认到业务验收的方法。
一、先看用途，再看插头
假设一个车间要把摄像机、控制器和远端机房连起来。摄像机的网络数据从业务口进入交换机；维护电脑可能从另一个接口修改配置；外部电源持续提供能量。三件事发生在同一台设备上，但内部电路并不相同。因此，接口规划的第一步不是准备几根网线，而是写清每个端口接什么、传什么、用来做什么。
以常见RJ45外形为例，标有LAN或端口编号的插孔通常承担以太网业务；标有Console的插孔则可能是串行管理入口。两者都能插入外形相似的插头，却可能有不同电气定义和协议。串行管理像维护人员使用的服务通道，不是另一条高速业务车道；这个类比只解释用途，不说明引脚、电压或线序。
二、RJ45电口把电信号还原成数据
普通以太网电口通过双绞线传输信号。两根线相互绞合，接收电路根据线对的电压差识别信号，有助于抵抗部分共同耦合的干扰。端口里的物理层收发器，也就是PHY，负责把线上信号转换为芯片能够处理的数据；交换芯片再根据转发表决定从哪个业务口发送出去。
常见1000BASE-T千兆铜缆以太网使用四对线，不能认为“只要两根线通了”就能稳定跑千兆。铜缆信道长度、线材类别、端接和干扰环境都影响结果，工业交换机也不会自动取消布线边界。旧资料把常见千兆铜缆笼统写成1000BASE-TX，容易与1000BASE-T混淆；选型应直接核对型号手册支持的标准和线缆条件。
两端支持自协商时，会协商双方能够使用的速率与双工方式。链路灯亮只说明一定程度的物理连接建立，并不证明VLAN、地址和应用都正确。发现掉速时，应记录实际协商速率和错误计数，再检查线缆与端口配置，不能只靠指示灯颜色判断，因为不同设备的灯色含义可能不同。
三、SFP、光纤连接器和速率不是同一个概念
SFP是一种可插拔收发模块的形态，插槽是设备与模块连接的位置；LC、SC等是光纤连接器的名称。可以把插槽理解为适配模块的座位，连接器理解为模块接线的位置，但座位外形相近不代表所有模块都能兼容。部分模块是光模块，也存在铜缆模块，不能看到SFP就一律认作某种光纤规格。
光模块把电信号转换成光信号，远端模块再恢复为电信号。匹配时要同时核对设备支持的模块、速率、单模或多模光纤、收发波长、允许距离和光功率条件。仅换一个更远距离的模块，不保证原有光纤与接头都能满足要求；接收功率过低和过高都可能带来问题，阈值以具体模块资料为准。

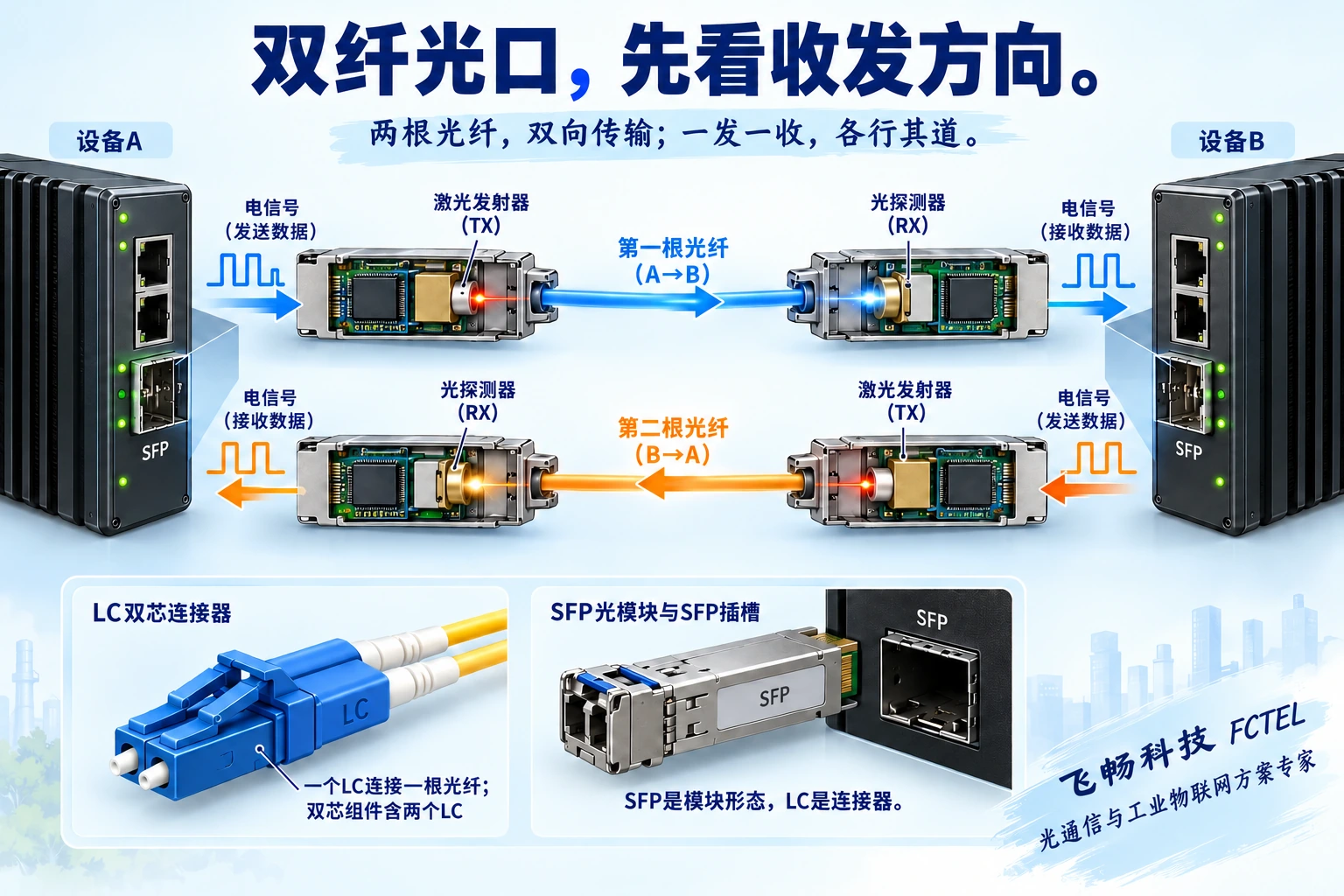

双纤接线要使本端TX，也就是发射端，连接对端RX接收端；另一根光纤承担反向传输。单纤BiDi用一根纤芯同时承载两个方向，依靠不同波长区分，必须买到匹配的一对模块。接头干净、收发方向正确后，仍需验证真实业务。不要直视正在工作的光口或用普通放大镜观察纤端，端面检查应使用适合的工具和安全方法。
端口数量、Combo和模块交付要分别确认
双纤模块的TX和RX是同一个全双工链路的两个方向：在本端通常计为一个逻辑以太网端口，不是因为用了两根纤就变成两个业务口。单纤BiDi也通常对应一个本端逻辑端口，只是借助互补波长共用一根纤。端口数量、纤芯数量和两端模块数量要分别列清：连接两台设备，仍需要每端都有匹配的收发器。
Combo是光电复用口的常见叫法。一组RJ45连接位置与SFP插槽共用一个逻辑端口，不能当作两个可同时工作的独立业务口。介质优先级、自动选择和手动切换方法按具体手册核对；有两个独立端口的设备则不是这种关系。先查面板编号与端口配置页面，再选接铜缆或光纤，不照搬别的厂家的命令。可参阅Cisco对Combo接口的说明理解通用机制，但不据此认定飞畅任一型号具有Combo功能。
可插拔SFP插槽本身不等于已随货提供光模块。固定光口与可插拔方案也不能混为一谈。订购时把交换机完整型号、模块型号和数量、两端波长与光纤类型、跳线及连接器分别写进配置清单；模块是否包含在报价和包装中，以订单确认和配套资料为准。不能沿用旧文“购买光电交换机就一定由厂家配好”的一概保证。
圆形接口与旧式接口不靠外观推定能力
M12描述连接器系列，不是速率或防护等级的统一保证。编码、针数、线序及设备支持的以太网标准要匹配；防护性能还取决于插头配套、拧紧状态和安装条件。飞畅官网设有M12接口工业交换机分类，选购仍需核对具体型号资料，不把圆形外观当作千兆或防水合格证。
旧资料中的AUI、同轴BNC、FDDI属于历史网络背景，不能看到相似插头便接到当前交换机。BNC在别的设备上也可能传视频或其他信号，FDDI不等于普通以太网；遗留设备接入要先确认其网络技术与所需转换器。SC、LC连接器接触的是光纤端面，不是用铜柱来辨认光口。先读接口标识和手册，禁止把未知端子接线试错。
四、PoE是在网络线上增加受控供电
PoE指通过以太网线缆给终端供电。支持标准PoE的供电端会按相应流程识别受电设备，再按支持的等级和能力供电；它不是在任意网口上直接接入电压。数据和供电同时利用线缆，但单端口功率、整机功率预算、上游电源以及线缆损耗都有限制。
例如几台摄像机白天可以工作，夜间补光开启后可能提高功率需求。如果总需求超出预算，问题可能出在电源与功率分配，而不是光纤链路。规划时应核对终端最大需求、供电标准和设备实际选配版本。非标准被动供电设备不能套用标准PoE的检测保护结论，也不要将普通以太网口误接到未知供电器。
五、管理、电源与告警各自核对
Console常用于本地诊断，需要匹配厂家规定的线缆、电气定义和串行参数。网络管理则通过设备管理地址及支持的服务进入，例如Web或SSH。两种入口不能互相替代判断：管理页面打不开，可能是地址、路由、访问限制或服务配置问题，不一定是业务端口损坏。首次维护应修改默认凭据、保存配置并保留备份。
电源输入必须核对完整型号和铭牌，不能把某一款双直流电源设备的端子定义套用到交流版本。保护接地也不能随意当作信号返回线。安装电源由合格人员按说明书进行，不在带电状态下试错、拆机或短接未知端子。双路输入是否构成有效冗余，还取决于上游供电是否存在共同故障点。
告警端子可能是继电器干接点，作用是通过触点开合报告状态，并非直接提供负载电源。核对公共端、常开或常闭、额定负载和触发条件，再让合规外部电路采集。某些特殊交换机另带业务串口，这与Console管理口不是同一功能；是否支持串口数据转网络，必须看该型号的业务说明。
六、用一条小链路建立验收基线
先让一台终端经一个电口连接测试电脑，确认物理链路、地址和真实请求响应；再加入光纤上联，分别验证双向业务。一次只改变一项条件，记录端口编号、协商速率、模块信息、错误计数和测试结果。需要环网时再按支持的协议配置，不能把几个普通业务口直接接成圆圈。
飞畅官网的“mini工业轨式管理型带RSTP环网4路千电+2路千光”产品资料列出了四个千兆电口、两个千兆光口以及供电和PoE选项。这种组合可让近端终端走铜缆、远端上联走光纤，但下单时仍须核对具体光口实现、模块配套和供电版本。接口数量解决接入位置，协议与配置决定怎样转发，二者都正确才是完整方案。
资料：飞畅工业交换机产品分类、4电2光产品详情、Cisco工业交换机接口与线缆手册。第三方手册只用于解释接口分类，不作为飞畅引脚定义。配图为通用原理示意，不是实物照片或实测数据。
