串口光猫怎样电光转换：光源驱动、直接检测与接收边界

浏览次数：飞畅科技原创作者：飞畅科技技术团队

串口光猫把电信号变成光信号，再在另一端恢复成电信号。它传送的是串口设备发出的信息，不是把电流直接灌进玻璃，也不是自动把仪表数据变成互联网业务。理解这个过程，重点在发射端怎样让光承载信息、接收端怎样把光重新变成可识别的信号。本篇用光强变化与直接检测这一类通用机制帮助入门，不声称所有串口光猫都采用相同内部电路。

数据、信号和介质是三件不同的事

假设温度仪表要传回一个测量值。测量值先由仪表按协议组成字节，串口接口再把字节表达成随时间变化的电信号。RS232和RS485的电气表达方式不同，前者常按信号相对参考地的电压识别，后者按两根线之间的电压差识别。但它们都不是“温度本身”，而是承载信息的信号。

可以把同一句话分别写在纸上、显示在屏幕上：含义可以相同，承载方式不同。这个类比只能帮助区分信息与介质，不能推导传输速率或抗干扰指标。电信号变成光信号后，协议意义仍由仪表和控制器负责解释；接收端看到某个数字，不表示光猫理解了温度、阀门或设备地址。

发射端先接收串口，再驱动光源

串口电气接收电路首先识别外部线路的状态，把输入交给内部传输电路。它不能省略，否则外部接口的电压、差分关系和保护要求就没有合适的处理。随后，设备按自己的设计对信息进行组织或编码，再用驱动电路控制光发射器。具体是否有缓存、采用什么编码，应查对应型号资料，不能从“透明传输”四个字推断内部没有任何处理。

在光强承载信息的简化例子里，驱动电路让光的强弱按一定规律变化，接收端观察这种变化便能恢复信息。这里的强弱不是彩色灯闪烁，通信光也未必能被人眼看到。真实设备的内部光线路码不一定逐位等同于外部串口波形，所以教学图只展示变化关系，不把示意脉冲当成某型号实测。

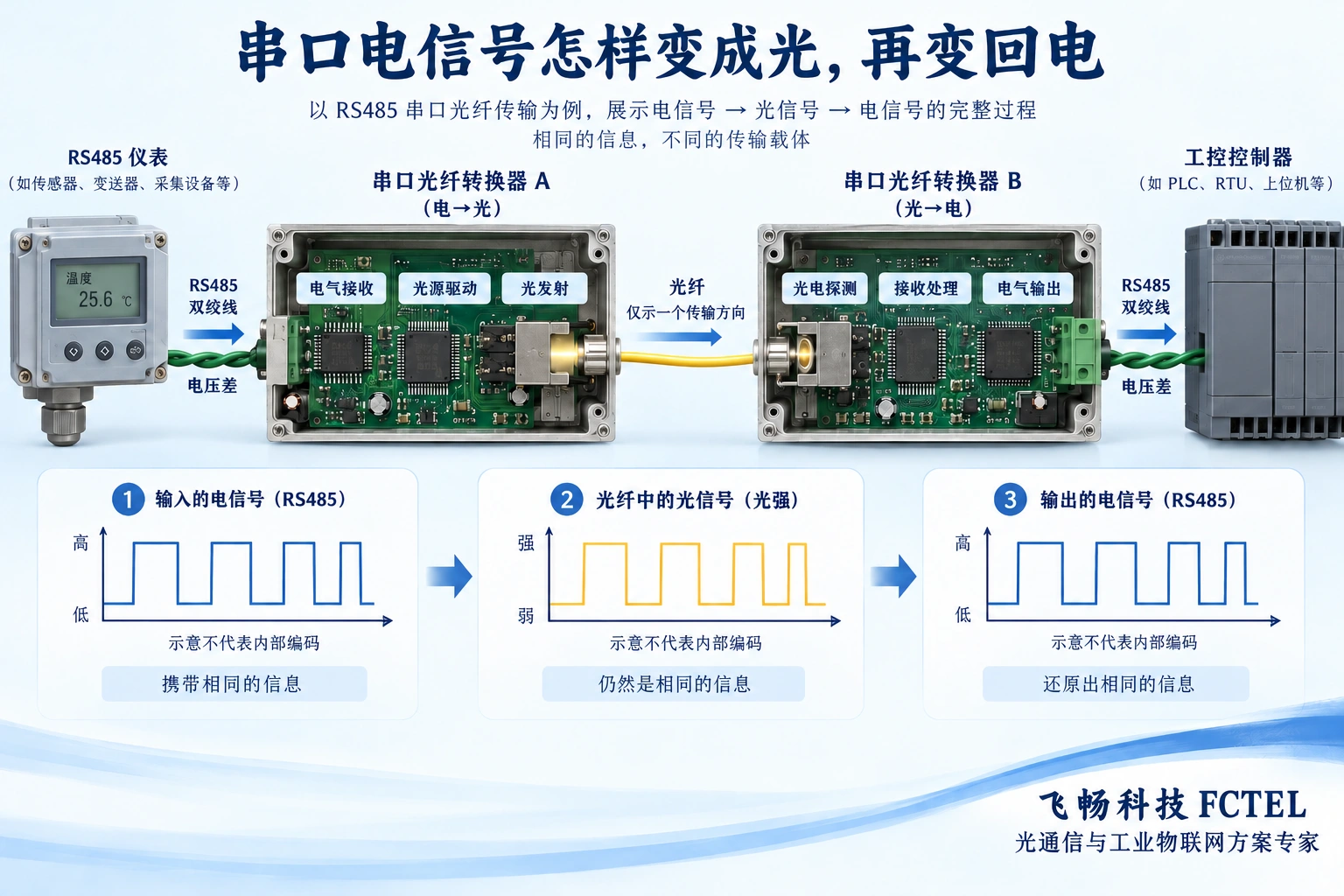

串口电气接收、光源驱动、光纤传输、光电检测和电气输出的连续剖视路径，脉冲说明信息改变载体而不是电流穿过玻璃
图1：光强变化与直接检测的通用教学模型。内部编码和电路结构依设备而异，不代表具体飞畅型号实物剖面。

光纤把光导向远端，而不是提供电源

光纤具有纤芯和包层等结构，合适的光能够沿纤芯传播到另一端。传输过程中光能仍会因线路及接头条件受到损耗，因此光纤不是完全无损的通道。清洁程度、弯曲、熔接和连接器都会影响到达接收端的光。是否可以传过某段线路，需要结合实际设备的发射、接收范围及光路损耗判断。

数据光纤不为远端串口设备自动供电，光猫两端仍需要各自的合适电源。中间光纤不靠导电连接搬运数据，这是它可以隔开该段数据导线电流路径的原因；但电源、短铜线和光缆金属构件仍要按现场要求处理。不能把这种介质特点扩大成整套系统绝对防雷、自动加密或任何环境下都不丢数据。

接收端把光变化变成微小电信号

光接收器中的光电探测器把到达的光转换成电信号。以光电二极管的基本机制为例，入射光在半导体中产生可参与导电的载流子，从而形成光电流。这个电流通常还需要后续接收电路处理，不能直接当作外部RS232或RS485的输出。探测器是否能响应对应波长，也属于必须匹配的条件。

接收电路要在信号和噪声之间作出可靠识别。放大可以让微小变化便于后续处理，却不代表能从任意微弱或严重损坏的输入中恢复原信息。经过识别与相应恢复处理，再由电气驱动电路输出对端设备需要的接口信号。本文不指定探测器材料、放大器型号或判决算法，因为这些不是已核实的飞畅产品内部资料。

调制与解调不是越复杂越好

调制可以理解为让信息改变载体的某种可观察特征，解调是从这些变化中取出信息。光通信存在利用光强、相位等不同属性的方案，也存在更复杂的接收结构。但“光通信领域存在这种技术”与“这台工业串口光猫采用它”不是同一结论，不能把长距离骨干光系统的术语直接套到所有串口转换器上。

直接检测的教学模型关注到达探测器的光强变化；相干接收则涉及把接收光与本地参考光结合等更复杂过程。它们解决的系统问题和设计条件不同。没有对应资料，就不能断言普通串口光猫普遍采用相干接收、复杂数字信号处理，或者因采用这些名词便能自动传高清视频。对用户而言，正确接口与完整业务验证比堆叠术语更有帮助。

接收光功率为什么不能越大越好

接收器有允许的工作范围。过弱的光可能无法让接收电路稳定区分信号，过强也可能超过允许输入或使部分环节不能正常工作。像麦克风声音过小听不清、声音过大可能失真，这个类比说明存在适用范围，但不能替代光功率测量和设备规格。灵敏度、最大输入和测试条件要一起看。

实际排查先核对两端版本、光纤类型及波长配对，再检查连接与端面，使用匹配的仪表测量，不直视光口。不应仅因为换成更大功率的发射器后灯亮，就宣布问题解决。如果光路正常但报文不完整，还要检查串口电气条件、方向切换、字符格式和应用等待时间。

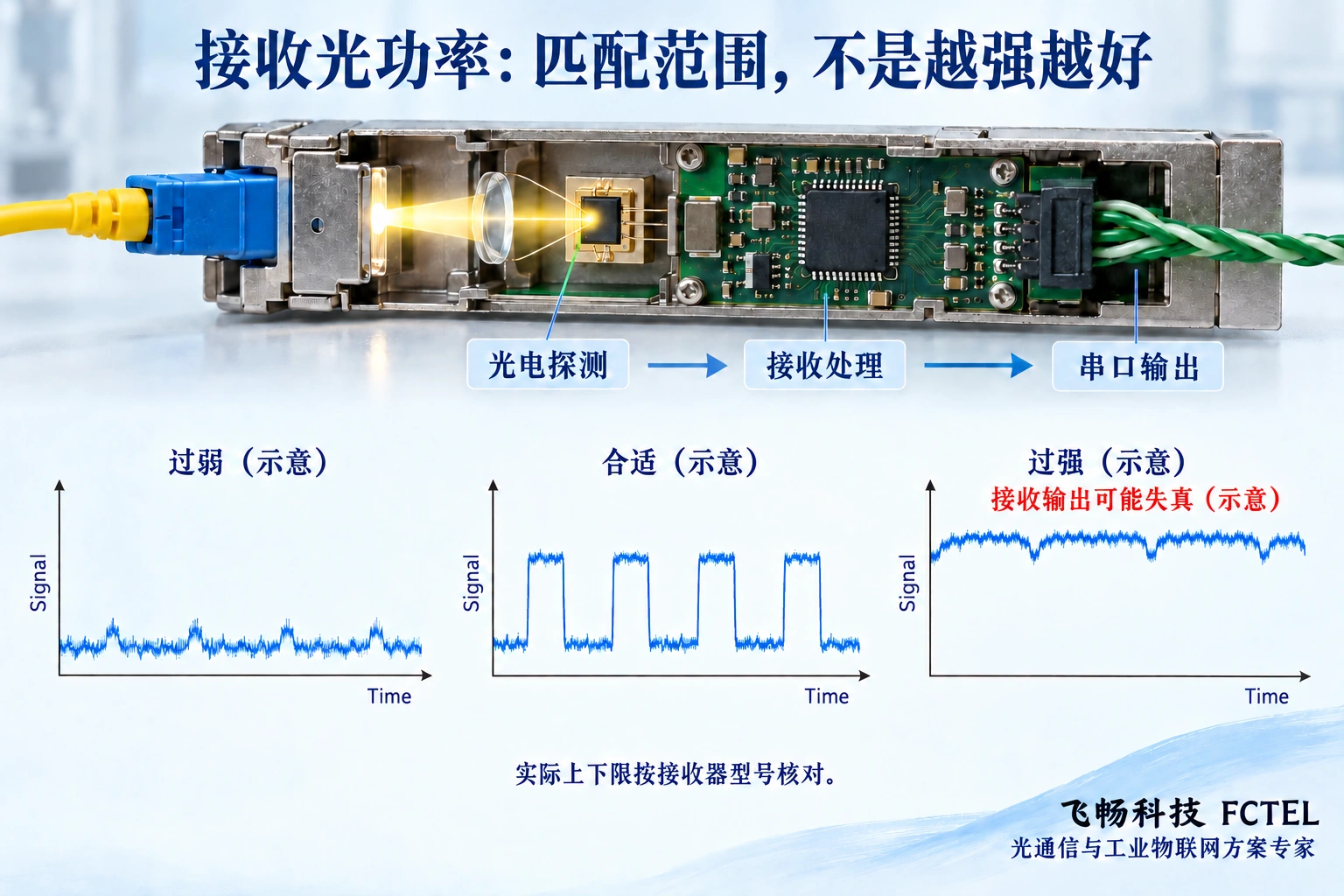

接收器剖视旁展示合适、过弱和过强输入下的示意信号，强调光功率必须匹配接收范围而不是越大越好
图2：接收范围与可靠识别的关系。波形和范围均为通用示意，不给出具体型号阈值，也不是实测记录。

双向通信和协议透明分别指什么

双向链路要为两个方向提供对应收发路径。双纤通常是发送接对端接收；单纤双向则通过配对的光学通道共用一根纤芯，须核对具体版本。中间有双向光路，不代表外部两线RS485可同时任意对向发送，它仍需要协调发送机会。这是光学通路和电气总线两个层面的约束。

透明传输表示设备尽量保持被传业务信息，而不是自动理解并改写应用协议。飞畅FCP-D2详情明确区分两条串口通道，并提供指定条件下的通道交叉功能。接口不同但协议相容时，这类映射有实用价值；它并不能证明设备内部采用某种相干算法，也不等于所有协议可以互相翻译。

小白可以怎样确认自己真正理解了

把一条链路从头说出来：仪表产生字节，串口把字节表达成电信号，近端设备接收并组织信息，光发射器把信息送进光纤，远端探测和恢复，再以对应电气接口交给控制器。最后由应用检查完整回应与实际数值。任何一段不匹配，都会影响最终结果，所以“有光”只是证据之一，不是全部验收。

资料核验：飞畅FCP-D2产品详情、滨松光电探测器技术说明。配图为AI辅助制作的通用机制示意，不是产品实物剖面或实测。
