工业以太网交换机能效怎样评估：功耗边界、节能与认证证据

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

评估工业交换机能效，先问“测的是谁、在什么条件下工作”，再比较瓦数。端口数量、光模块、业务负载及是否给外部设备供电不同，两台设备的输入功率就不能直接排高低。标准或认证标识也不能代替功耗记录；降低耗电的同时，还要保持现场业务需要的时延、可靠性和供电余量。

一、功率与耗电量不是同一个量

功率用瓦表示，描述当时消耗电能的速度；耗电量用千瓦时表示，描述一段时间积累的电能。设备标注的额定输入、允许最大功率和某个工作条件下的实测值，也不是同一概念。电源能提供多少功率，不等于交换机时时刻刻消耗多少。

假设一台设备输入平均功率恒为十二瓦，全年每天运行二十四小时，理论电量为十二乘二十四乘三百六十五，再除以一千，即一百零五点一二千瓦时。这只是计算示例，不是飞畅产品数据。真实设备功率会随状态变化；计算长期电量应使用有代表性的平均功率或积分电量，而不是启动瞬间、最低值或一次截图。

二、测量位置决定结果包含什么

在外部电源的交流输入侧测量，结果包含电源转换损耗；在交换机的直流输入侧测量，结果不包含这段外部电源损耗。对稳定直流，可以由电压乘电流估算输入功率；有波动时应使用适合该条件的功率仪表同步测量，不能把不同时间的电压和电流读数随意相乘。交流实功率测量更不能简单用电压乘电流替代。

PoE是通过以太网铜缆同时为终端供电的技术。如果交换机给摄像机供电，入口仪表读到的是交换机自身消耗、供电转换和传输损耗，以及交付外部负载的能量。测得功率较大，可能是外部设备增加，而不是交换芯片变低效。应分别记录不带PoE负载的基线、带指定负载的总输入和对外供电条件，不能把“带负载总功率”直接写成“交换机自身功耗”。

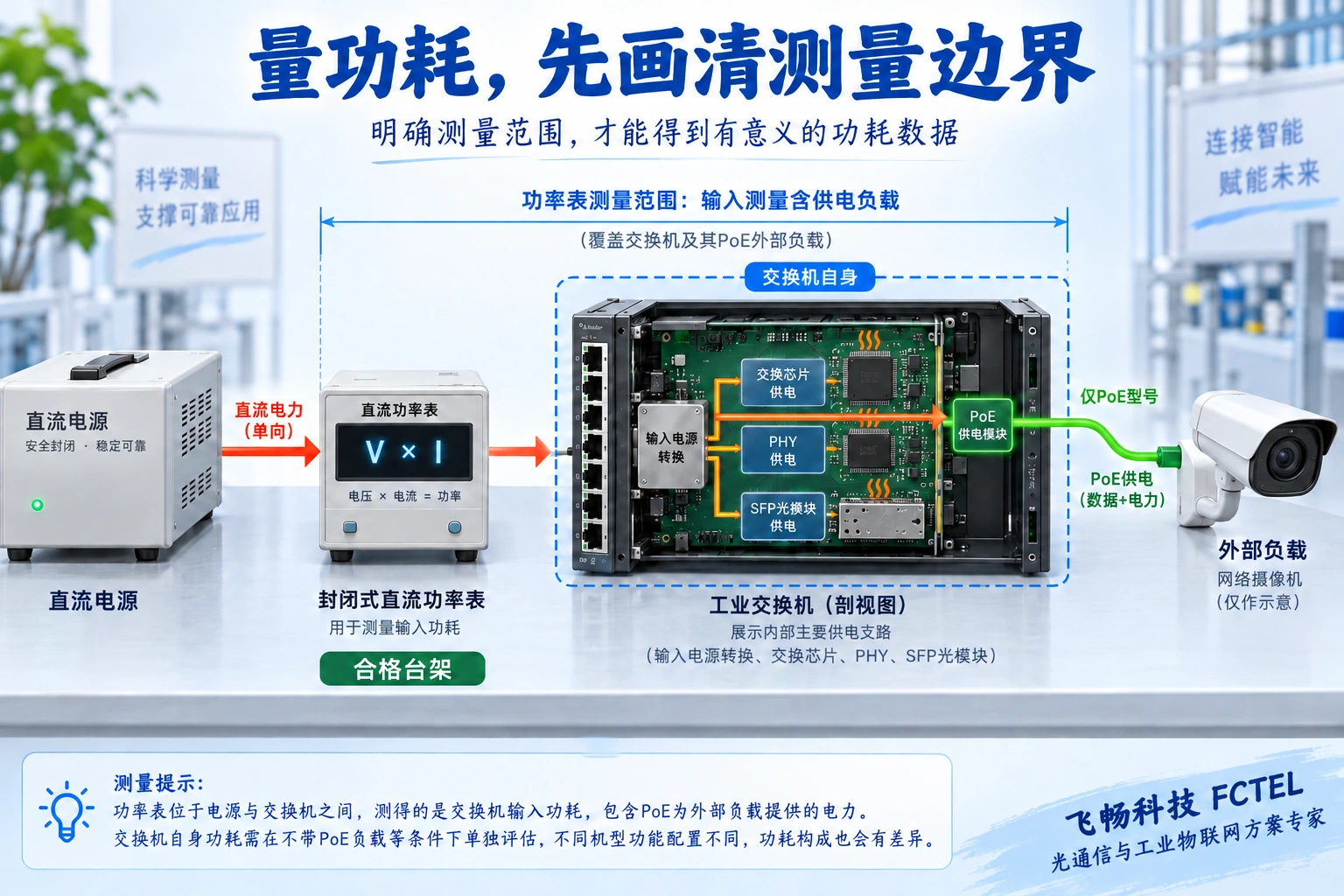

直流功率表位于电源与工业交换机之间，测量覆盖内部芯片、光模块及可选PoE外部负载
图1：通用测量边界示意。开盖仅用于解释内部能量路径，不是操作指导；实际测量使用合格封闭台架。PoE支路仅适用于支持该功能的型号。

三、端口和模块为什么影响耗电

交换芯片处理帧的接收、查表及转发；物理层芯片即PHY，负责把数字数据变成铜缆上的电信号并接收对端信号。光口还需要光模块的发射、接收和电子电路。即使应用暂时没有数据，已建立的链路也可能维持物理层信号和状态，因此“无业务流量”不等于所有端口停止耗电。

比较时固定设备版本、输入电压、环境温度、端口速率、链路状态、模块型号和数量，再记录业务帧长及流量。全断链、全建链但应用空闲、代表性业务负载，应作为不同工况分别测量。网管CPU负载、风扇和供电配置也可能改变结果。不能拿少端口设备的空闲值与多端口设备满负载值比较，然后得出整类产品更节能的结论。

四、低功耗空闲需要双方支持

节能以太网EEE的一种核心机制是低功耗空闲，英文简称LPI：在允许的空闲期间，让部分物理层电路进入较低功耗状态，并通过必要的刷新维持链路；有数据需要发送时先唤醒，再恢复传送。它不是拔掉网线，也不等于切断PoE终端电源。数据能否进入这一路径，取决于芯片、端口、配置和对端协商结果。

Cisco的EEE手册说明了LPI及协商要求，并指出该平台修改配置可能触发接口重新协商。这是第三方实现说明，不能据此宣称飞畅所有型号支持EEE，或照搬命令。现场开启节能功能前，应核对本型号手册，在隔离条件下比较功率、唤醒时延及业务抖动，批准后再变更生产配置。

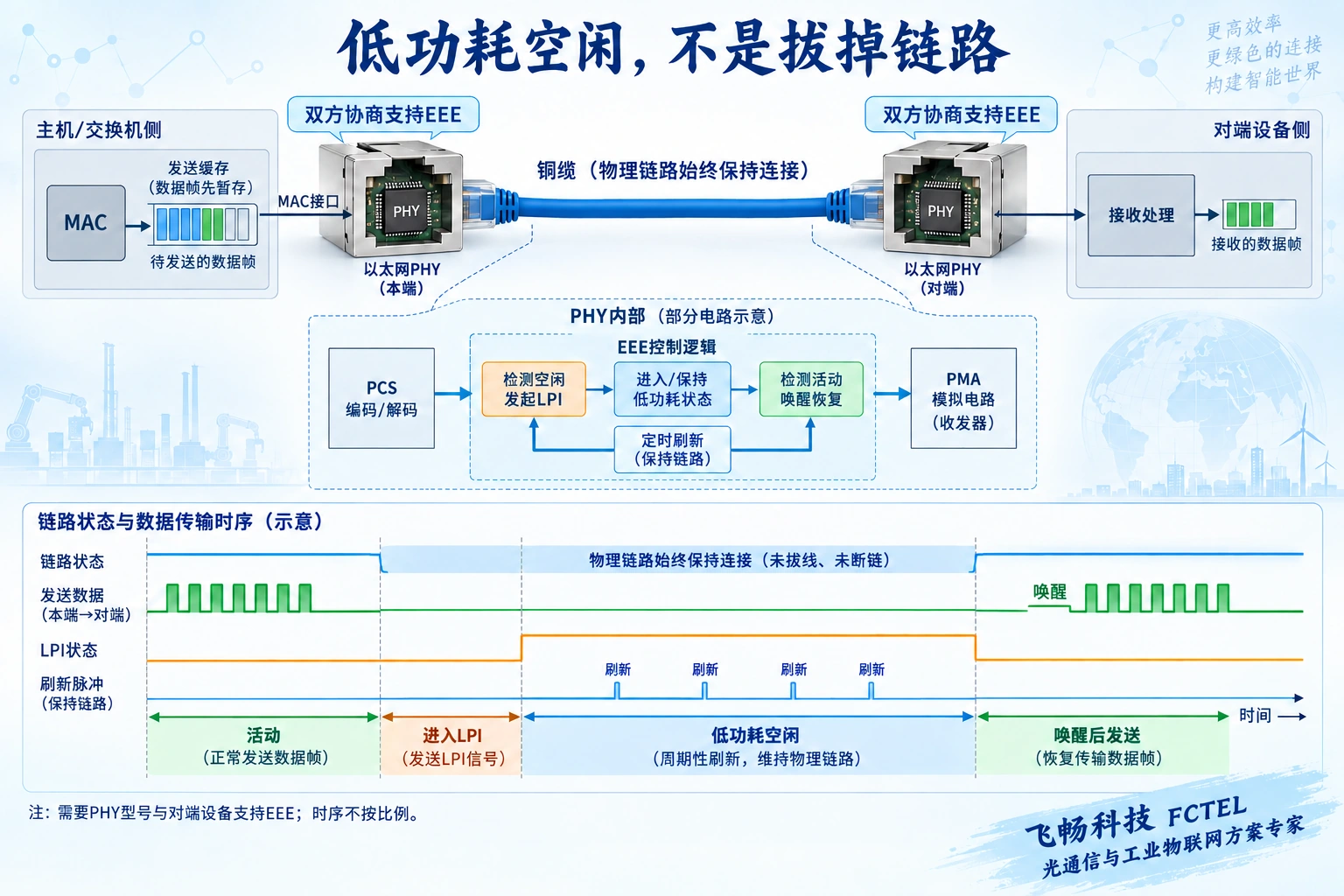

两个支持EEE的物理层芯片维持铜缆链路，空闲时发送刷新，数据到来后等待唤醒再发送
图2：通用低功耗空闲机制。PHY接口为双工接口，下方绿色波形仅举本端发送方向；时序不按比例，不代表某个飞畅型号已支持EEE，也不提供节能比例或实测时间。

五、认证文件与能效证据分开核对

根据欧盟委员会的CE说明，制造商通过相应符合性工作声明产品满足适用要求；CE不表示得到欧盟机构的安全批准。因此，仅凭CE标识不能推出一个节能等级，更不能推出设备比另一个型号低多少瓦。其他认证也应逐份核对认证方案、适用型号和测试范围，不能把名称当作能效结论。

飞畅四光八电三层网管交换机产品页列有双路直流输入、光电端口及可选PoE配置。这些条件有助于列出测试工况，但网页功能列表不是整机能效报告，也不能证明EEE能力。采购时应要求与实际订购版本相符的功耗记录、电源选配和认证文件，保留光模块及PoE负载清单。

六、合格测试不能牺牲安全与业务

测量由具备条件的人员使用合格仪表、保护装置和封闭台架完成，不指导初学者拆机带电测量或改接市电。先保存正常业务与功率基线，每次只改变一个条件，等待稳定后记录平均、波动及测量时长。节能功能测试还应核对报文缺失、时延和恢复；不能为了减少瓦数关闭必要冗余或降低供电余量。

最终交付应说明型号版本、测量边界、仪表条件、输入与环境、端口模块及负载、功率和业务结果。这样得到的是可复核的能效证据，而不是一个脱离工况的“低功耗”宣传数字。

资料说明：参考以上官方技术手册、CE说明及飞畅产品页。计算为假设示例，配图由通用原理示意，用于通用机制教学，非产品实拍或能效实测。
