视频数据光端机怎样用于安防：画面、控制与录像分别设计

先确定摄像机输出什么

安防使用视频数据光端机，首先要确认摄像机的实际视频接口，以及是否另有串口控制、音频或其它业务。模拟摄像机与网络摄像机都能产生画面，但它们进入传输设备的信号不同。名称里同时有“视频”和“数据”，不代表任意摄像机都能直接连接。

假设门岗有一台模拟云台摄像机，监控室既要看画面又要转动镜头，需求应分别写明视频制式、控制接口、方向和协议。若换成网络摄像机，图像通常已编码成网络业务，传输和供电方案也要随之核对。这是假设场景，不是已完成的客户工程或实测效果。

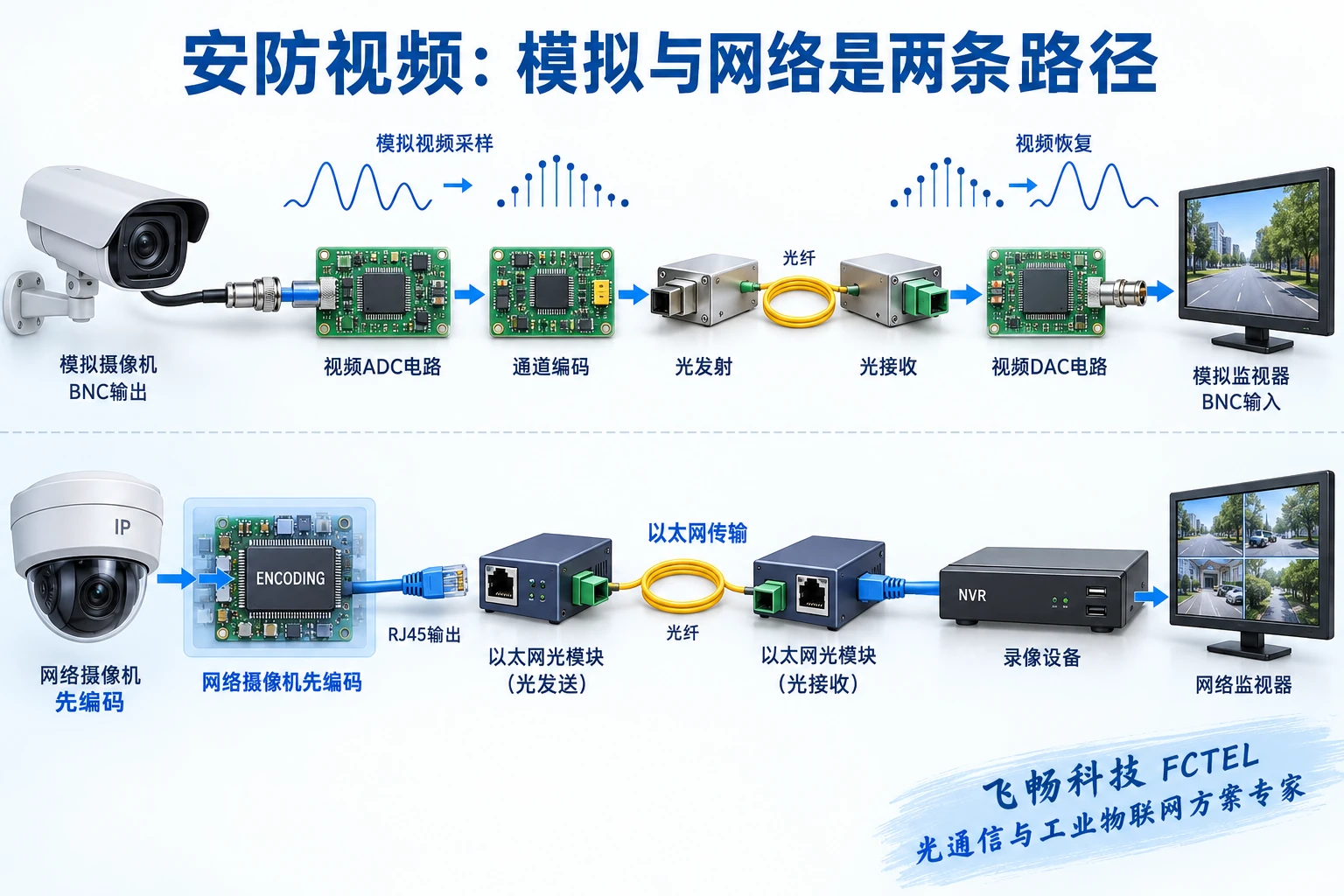

模拟复合视频包含图像及同步信息，匹配的数字视频光端机可对其采样，将样本按设备约定送入光链路，远端再恢复对应视频输出。采样就是把连续变化表示为一系列数值，它不是自动识别人脸，也不必然采用某种视频压缩编码。

光纤里传递的是调制后的光信号，不是完整画面沿玻璃滑行。双方要有兼容的输入、组织方式和输出。SDI已是数字视频，HDMI另有自己的接口与协商条件；相同BNC连接器可能用于不同制式，不能凭插头形状就判断摄像机与光端机能够互通。

网络摄像机一般先编码图像，再通过网络接口发送，交换机或适配收发器搬运的是已有的以太网通信。光纤段不承担摄像机的图像采样，也不会自动建立录像服务。网络链路通了，仍需确认地址、访问、编码格式和录像系统支持情况。

PoE是通过受支持的铜缆接口给终端供电的方式，光纤不把这部分电力送到远端。远端需要本地电源，或合适的PoE设备与供电配置。网络摄像机接线图应把数据与电源来源分别标清，避免把“光纤抗干扰”理解成摄像机不再需要现场电气设计。

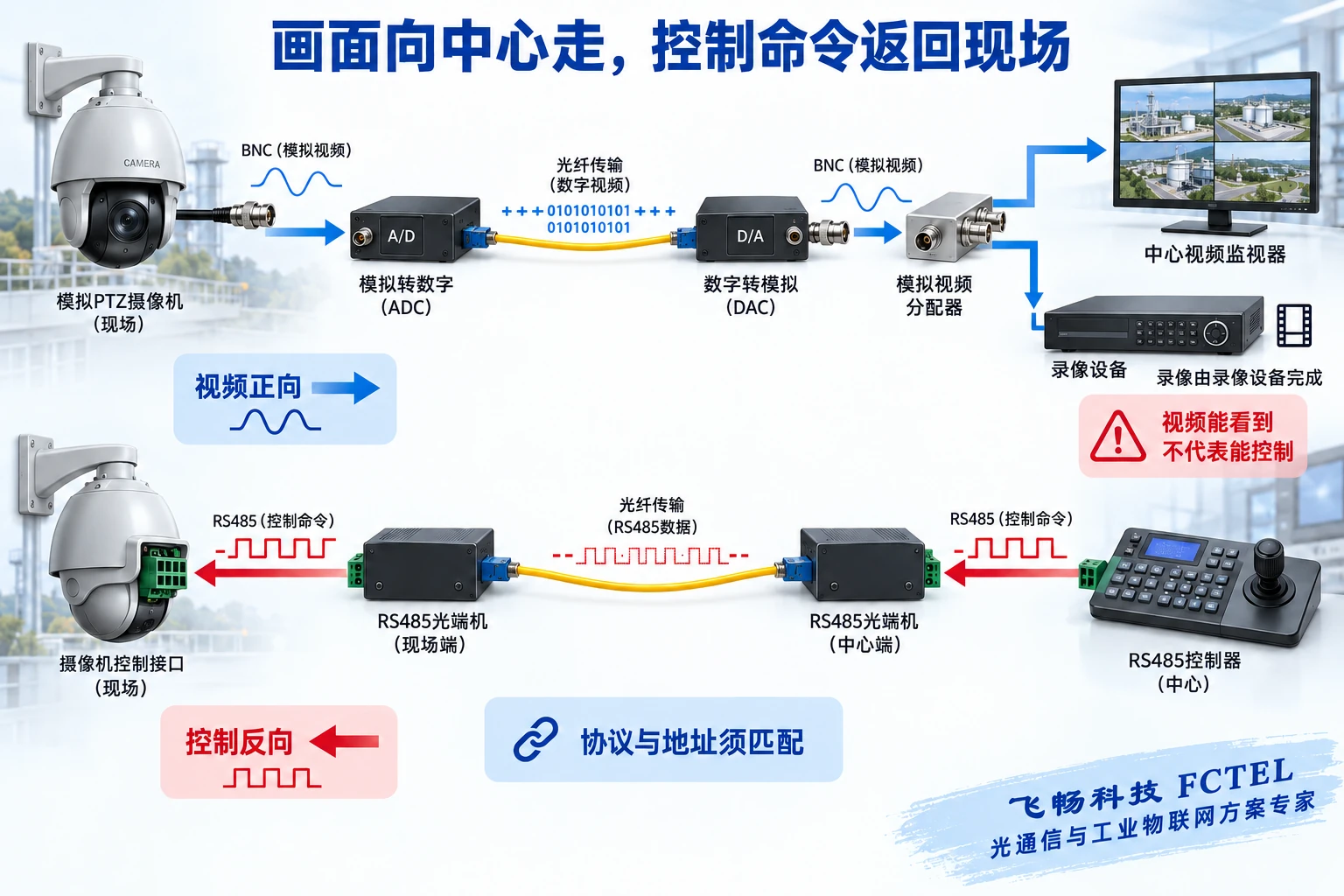

传统云台控制可能通过独立RS485等串口从中心返回现场。视频与控制虽然能在明确支持的多业务设备中共用光传输设施，仍是不同的入口和业务通道。图像稳定不证明反向控制已配置，也不能证明控制器与摄像机使用相同命令规则。

控制测试要核对接口、地址、通信参数和协议，逐台验证转动、变倍与停止等合法动作。常见两线半双工还需正确的轮流发送条件。所谓正向或反向数据通常相对于视频方向命名；需要双向请求响应时，应确认具体通道支持，而不只看一个“数据口”标签。

长距离能否开通，要看实际光配置与线路损耗，不用标称公里数代替光功率预算。两端型号、波长、纤型、接收上下限及内部格式都需配对。双纤通常发光接对端收光，单纤双向按互补条件配置；连接器能插入不是兼容性的完整证据。

网络视频的负载则要沿实际出口计算。假设四台摄像机各有八兆比特每秒的持续码流，仅这些码流相加为三十二兆比特每秒；还要考虑开销、突发、观看与录像路径。这个数是教学假设，不是产品容量或项目实测，也不用于直接推算模拟视频采样设备的光侧要求。

录像保存多久，由录像码率、存储容量、记录计划和录像设备共同决定；普通光传输设备不会因为通了光纤就提供存储。画面是否有延迟，还取决于摄像机编码、网络排队、接收解码和显示。不能把光链路传播快写成整套监控系统零延迟。

光纤减少中间金属信号路径与电磁耦合，但不自动提供身份认证或密码学加密。需要网络安全时，另明确账号、权限和访问范围，以及相应加密机制由哪一层实现。设备可以在合适环境下运行，不代表不受高温、凝露、供电或人为操作影响。

飞畅FCV-V4T/R四路综合复用视频产品资料列有多业务选项与视频、数据状态指示，可用于整理传统视频和控制需求。每台设备实际交付的音频、数据、电话、E1、以太网等组合必须在订货时确认，不能把可定制项目理解为全部标配。

这种分通道观察有助于区分“视频已通、控制未通”等现象，但状态灯不能替代端到端验收。项目若是纯网络摄像机，应按以太网、带宽与供电方案选型；若是SDI或其它视频标准，进入对应类别查看。不同系列的参数不互相套用，未明确的能力不写成承诺。

先分别验证信号源与兼容终端，再用匹配短光路建立基线，最后接正式线路和全部计划通道。视频检查动态画面、通道对应和持续稳定性；控制检查命令与停止动作；录像检查实际保存和回放。三项结果分别记录，不能用一张静态截图证明全部业务通过。

遇到异常时先判断是一路还是全部，是无画面、控制无响应还是录像缺失，然后沿相应路径定位。保留型号版本、接线图、光功率、供电和实际测试条件。把图像如何产生、怎样到达中心、由谁控制与保存说明白，才能让安防光传输成为可理解、可维护的工程方案。

资料说明：原理图经技术内容核对，用于解释通用机制，不是产品实物照片或实测记录。具体接口、模式与能力以所选型号、版本及现场验证为准。
