24口千兆交换机怎么选：接入口、光电复用与上联容量

先数设备，也数每条链路的用途

24口千兆交换机适合把较多终端接入同一套以太网，但端口多不代表每台设备都能同时向同一个出口满速发送。选型先画PLC、相机、HMI和服务器的位置，记录通信方向、接口速率及维护要求，再判断接入口与上联如何分配。不要把安装面板上所有插座都当成可同时使用的业务口。

假设一条产线有十六台相机、四台PLC和两台HMI，二十二条终端链路之外还需要考虑上联、临时维护与后续扩展。上联可能占普通业务口，也可能有额外接口，必须看实际结构。数量只是示例，不代表这组设备适合任何一种24口产品；还要确认视频走哪里、控制数据是否在本地交换。

帧进入端口后怎样找到出口

铜口先完成物理信号接收，再把以太网帧送给交换芯片。芯片学习源MAC地址与入口的对应关系，依据目标MAC地址选择允许的出口。已知本地单播可以直接在接入口之间交换，不必全部经过服务器上联；广播、未知单播和组播则要按网络范围及配置处理。交换机不会自动翻译PLC的业务协议。

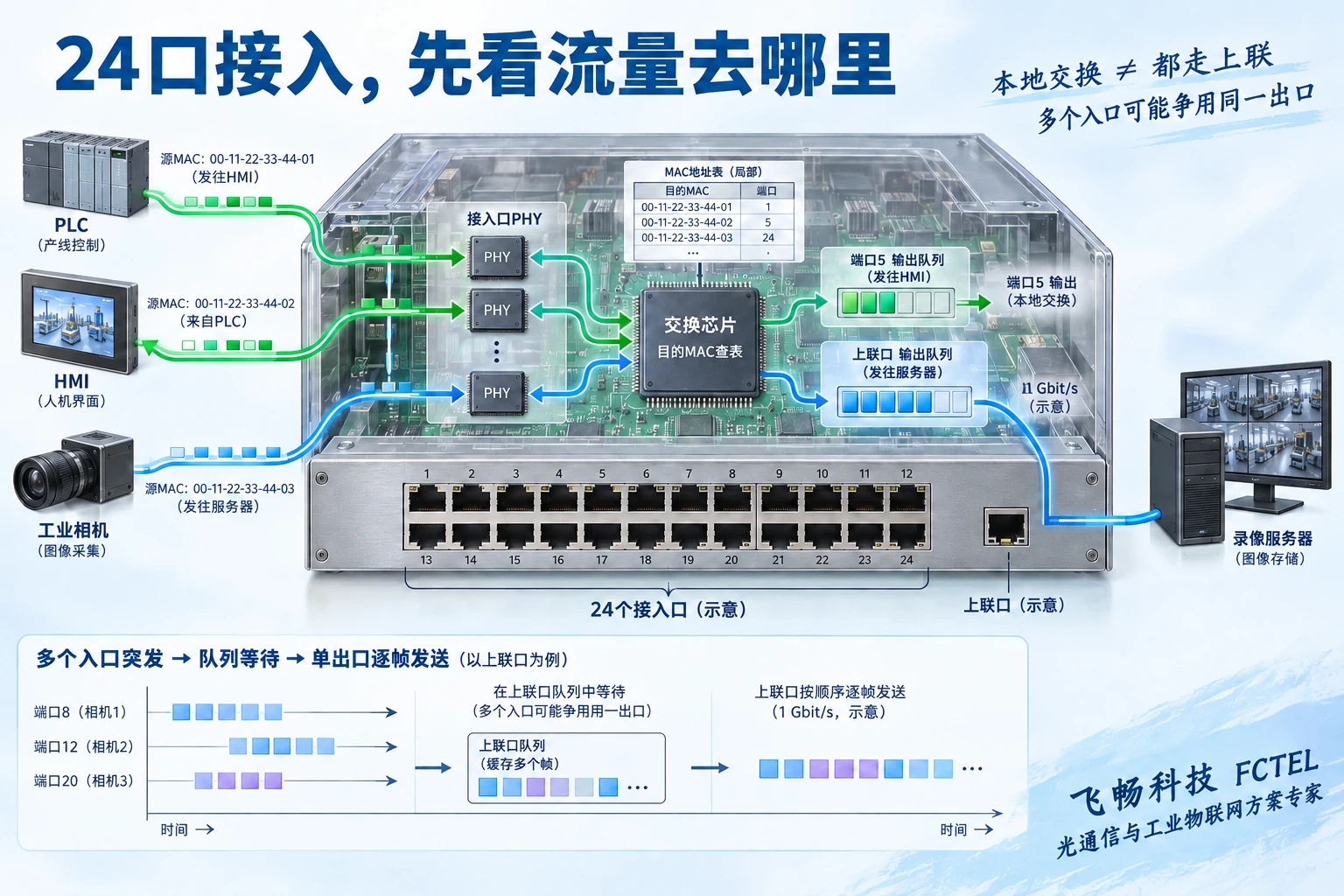

图中设备剖视把PHY、地址查表和队列分开，是帮助理解的通用结构，不是某型号内部实物。真正的业务路径还受VLAN、过滤和端点配置影响。端口灯亮表示一部分物理连接条件成立，不证明目标设备已经收到命令，更不证明相机图像或控制周期满足要求。

二十四个入口为什么仍可能堵在一个出口

千兆一般指对应接口的线速，一千兆比特每秒换算成字节约为每秒一百二十五兆字节，应用还要扣除协议开销并受终端处理影响。全双工可以分别收发，不能因此把一个方向的出口当成双倍速。百兆终端接上千兆设备，也不会自动获得千兆发送能力。

多个相机同时把视频送往同一录像服务器，出口必须逐帧发送。瞬间到达速度超过发送速度时，帧进入有限缓存等待；持续超量会使积压增长，并可能触发丢弃。QoS安排争用时的服务次序，不会增加出口容量。规划要看高峰、短时突发和故障绕行后的负载，不只看全天平均值。

COMBO光电复用怎样影响计数

COMBO常把一个铜口和一个光模块插槽配成同一个逻辑端口，按设备支持方式选择其中一种媒介。两个插座不是两条可无条件同时转发的独立业务链路。具体选择优先级、自动切换和配置方法随型号变化，接线前对照端口表与说明书，不能只靠接口外形猜测。

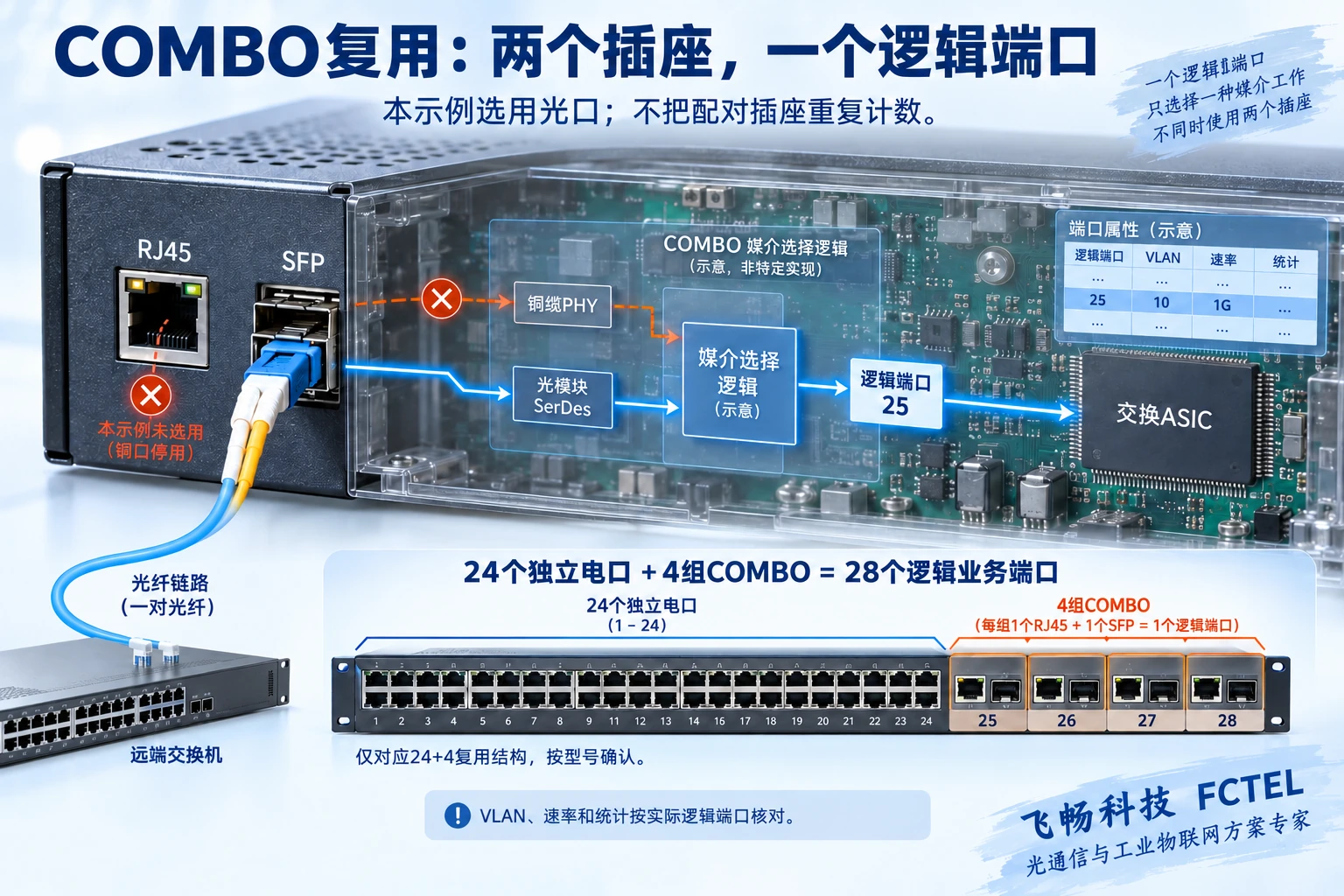

飞畅24加4光电复用产品页列出二十四个独立千兆电口及四个千兆光电COMBO端口。按这一结构计算，四组复用接口贡献四个逻辑业务端口，不能因为各组同时看见RJ45和SFP就再多算四口。上联采用光口时，对应配对电口如何使用应核对版本。示意图只解释复用关系，不是接线电路。

光上联、聚合与冗余分开核对

SFP插槽的形态不证明支持任意速率和模块。核对插槽能力、模块编码、波长、纤型、连接方式及收发光功率范围；双纤发送端连接对端接收端，单纤双向应匹配互补模块。标称距离只是一个条件，连接损耗、污染和接收端范围同样需要确认。不能直接目视检查正在工作的光口。

链路聚合可让多条业务分担到成员链路，但常见按流分配不意味着单条会话自动得到成员速率之和。环网则要在正常状态下控制备用业务路径，故障后按支持的协议恢复。多接两根线不等于冗余，误闭环可能造成广播风暴。采购须给出要覆盖的故障和允许的业务中断，再核对所有参与设备。

供电、环境与PoE不是同一个指标

普通数据口不等于PoE供电口。若连接摄像机或AP并需要通过网线供电，应确认订购配置支持的标准、单口能力、整机预算和输入电源。终端启动、红外灯开启与高负载可能改变需求，不能只按一张日常功耗截图估算。也不能把整机数据口数当成全部可供电口数。

产品页的可选PoE与多种电源方案，需要落实到准确硬件版本和订单；不同输入方式不应被拼成同一台设备的接线条件。机柜温升、散热空间、污染与凝露也要按现场核对。“工业级”不能直接推出防水、防爆或无限耐温，双电源是否覆盖共同故障点也须画清路径。

把飞畅产品功能变成验收项目

上述24加4产品公开列有VLAN、端口限速、流量统计、镜像、组播、QoS和环网等管理方向，可以按现场问题选择需要验证的功能。VLAN控制广播范围，组播管理限制不必要复制，镜像辅助取证；这些功能不是一开即有效，需要核对端口角色、上联标签、查询器或规则的实际位置。

官网的恢复时间与性能描述应连同拓扑、固件和测试条件确认，不作为所有现场的统一承诺。页面中的存储环境说明也不能直接当工作温度使用。向供应方提交终端清单、光路、业务高峰和恢复要求，取得对应版本的资料，比仅询问“有没有24口千兆”更容易确定合适配置。

从代表性小网络验收到正式扩容

先在获准测试环境验证几条代表性链路，记录速率、错误与丢弃计数、VLAN、应用结果及配置版本，再加入目标规模的流量。比较性能时注明帧长、方向、并发端口与启用功能。RFC 2544提供隔离条件下的基准测试思路；不能把可能产生过载的测试直接放进正在运行的生产网络。

正式验收同时看控制超时、视频连续性、管理可达性与允许的故障恢复，保存恢复后的观察记录。扩容时重新核算上联、逻辑端口、光模块、功率与柜内散热，保留配置备份和回退。交付一张真实端口表、一份流量图及可复核测试记录，才能说明这台设备为什么适合长期使用。
