E1到光纤怎样转换？光猫的信号恢复、接线与验收

先确认：是延伸E1电路，不是改成以太网

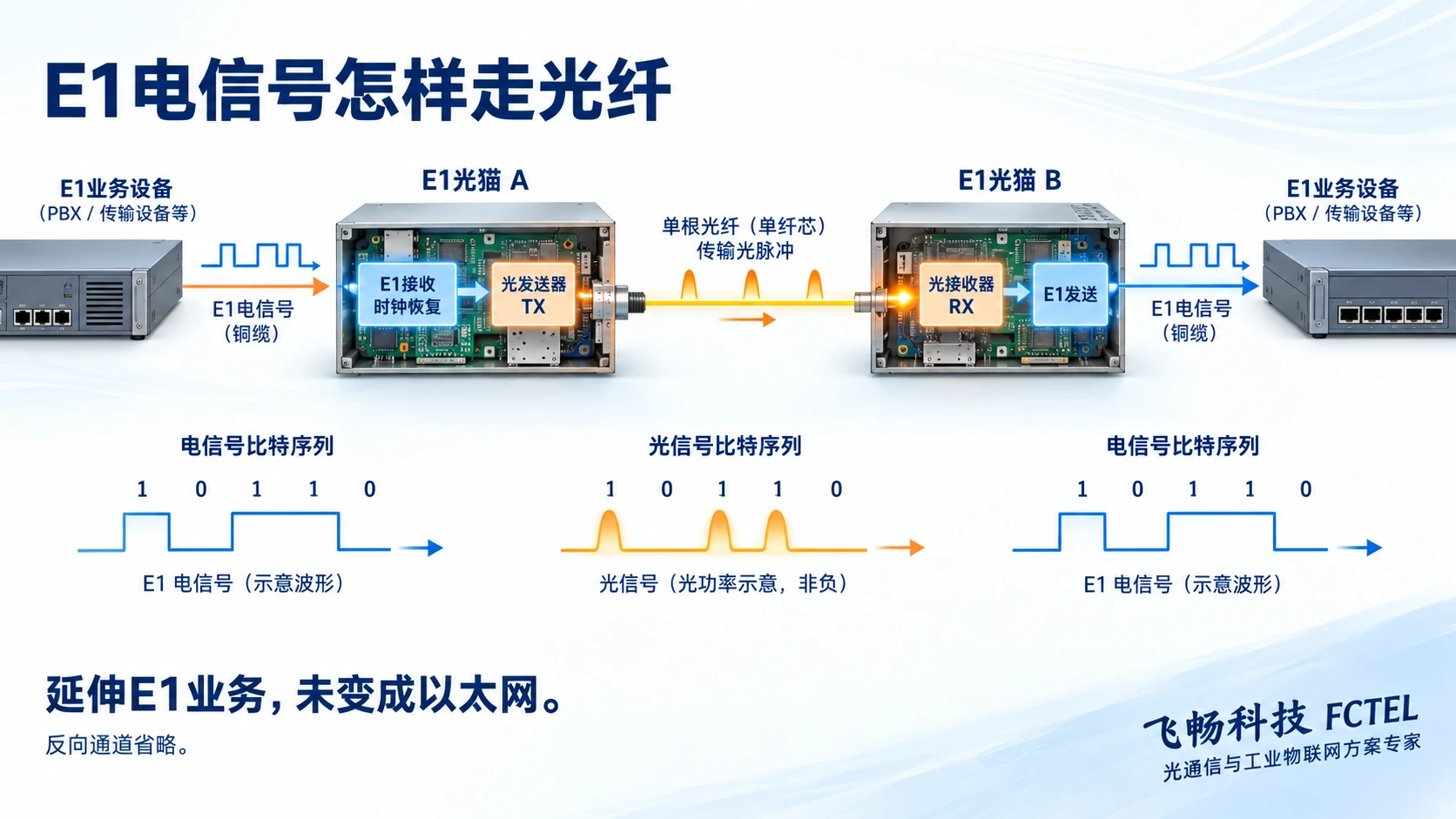

两处设备都提供E1接口，中间有光纤，却没有可用的长距离铜缆时，可以在两端各放一台匹配的E1光猫。本端接收E1电信号，经过光传输送到远端，远端再输出E1电信号。业务设备仍然面对熟悉的E1接口，传输介质发生了变化。

这类设备也常被称作E1光端机或E1光纤Modem。普通以太网光纤收发器处理的是以太网，不能因为同样有光口就拿来替代。若需求是让旧E1设备经过路由器网络互连，应看E1 over IP电路仿真网关；若需求是让两台电脑通过E1专线通信，则是以太网转E1网桥。

E1传的是什么，为什么不能随便插网口

E1是一种连续的数字传输接口，线路速率为2.048Mbit/s。成帧E1把时间分成反复出现的小格子，称为时隙；每帧有三十二个时隙，每个时隙在每一帧中占八个比特。接收设备既要知道比特是零还是一，也要知道何时读取以及一帧从哪里开始。

G.703说明数字接口的物理和电气特征，G.704说明相关帧结构。它们不是把业务变成IP数据包的封装协议。外形类似RJ45的E1端口也不一定是以太网端口，接线前必须依据端口标识和针脚表确认，不能依靠插头外形判断。

一端怎样接收电信号，再把它送入光纤

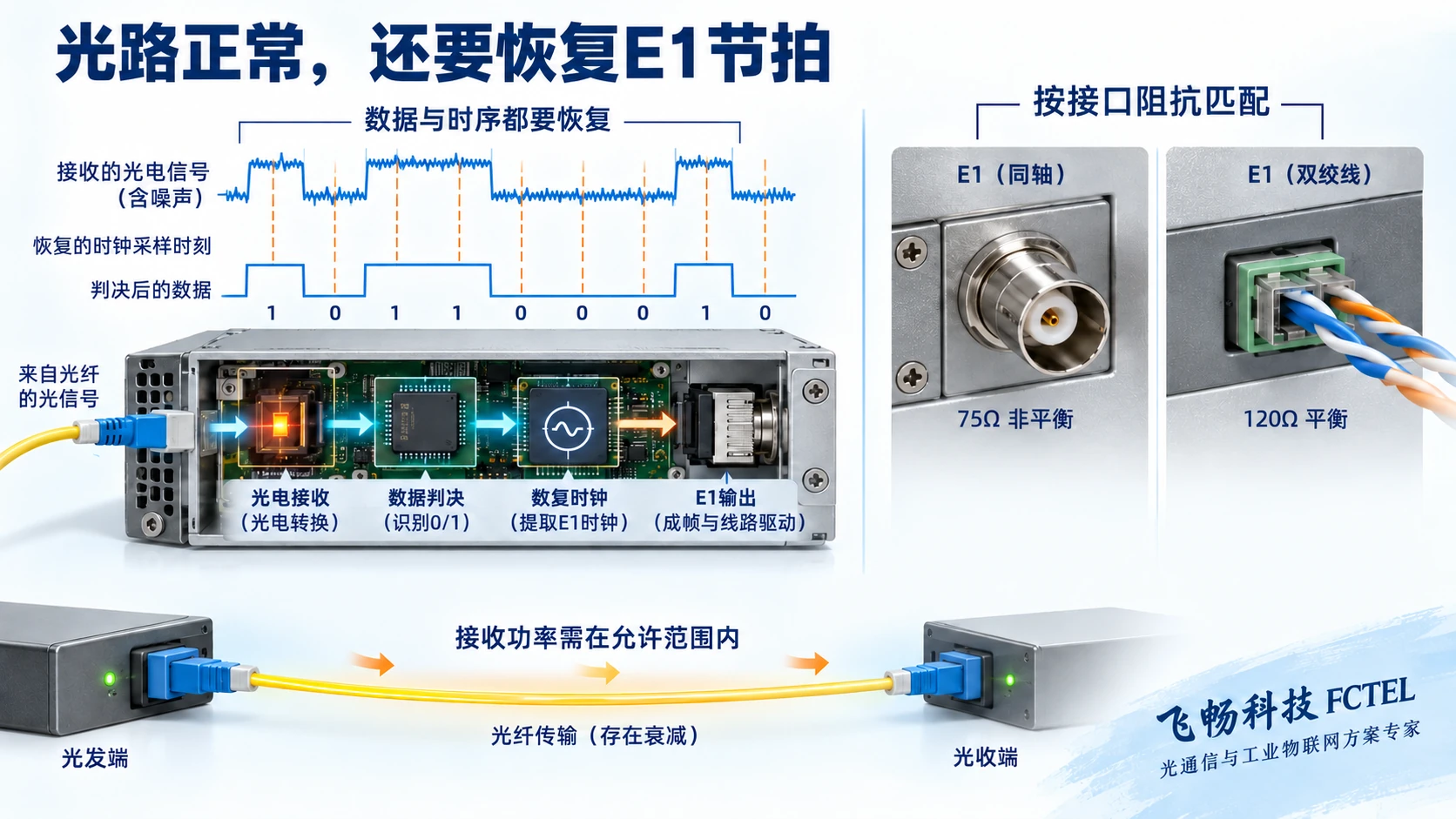

铜缆上的脉冲经过线路会衰减、变形。E1接收电路先按接口条件接收信号，再进行必要的均衡和判决，提取数字信息，并恢复可供后续处理使用的节拍。均衡处理波形，时钟恢复处理读取时机，两者解决的问题不同。已经读错的信息不会因为后面换成光纤就自动变回正确数据。

设备随后按自身光传输方式组织数据，驱动光发射器，让光强随承载信息变化。光纤负责输送光信号，远端光接收器把它转成电信号，再恢复数据及定时并经E1发送电路输出。光线路上的组织方式可能包含设备自己的开销，所以两端需要明确的配套兼容关系，不能仅凭相同波长就承诺互通。

成帧和非成帧，是两种不同的业务处理方式

非成帧模式通常用于传送完整的E1连续比特流，设备不按用户业务需要抽取部分时隙。成帧模式会识别相应的帧结构，有的设备允许选择若干业务时隙。这里的“透明”要结合模式理解：透传整条比特流，与选择部分时隙后重新组织业务，是不同的承载行为。

飞畅E1光猫分类中分别列有成帧与非成帧产品。非成帧FCP-E详情列出一路E1、一路光接口以及环回和伪随机码测试；成帧FCP-E详情说明支持业务时隙选择。这些差异能帮助确定是延伸完整电路，还是处理选定时隙。两页使用相同型号名称，询价和接线时还应注明成帧版本、光口及供电配置，不能只报型号。

把阻抗、光接口和时钟分别核对

E1常见有七十五欧姆非平衡接口和一百二十欧姆平衡接口。两者涉及不同的传输及接线条件，不能用随意转接线替代正确的阻抗适配。双纤光路应把本端发送接对端接收，另一根负责反向；单纤双向产品则需按配对波长与指定版本组合。本文图示只画一个传输方向，实际业务一般还需要反向通道。

光接头能插上，只证明机械形式合适。还需核对单模或多模、光发射及接收条件、光线路速率和产品互通规则。链路损耗包括光纤、接头及熔接点，接收功率既不能太低，也不能超过接收器允许范围。接入短跳线测试长距光口时，也要检查是否需要按说明书加入衰减。

时钟应有清楚的来源和恢复关系。不要让两端都在等待一个不存在的上游节拍，也不要把管理页面时间正确当作E1定时已经正确。时钟模式、成帧设置、CRC与时隙配置都应与业务设备及对端一致，并在配置记录中写清楚各自采用什么模式。

从短链路到现场，怎样验证真的传对了

先在维护窗口保存配置，核对电源、接地和端口，再用已确认匹配的短线让两台设备对测。记录E1失信号、失帧和光接收状态；需要测试仪时，用双方支持的测试码型、业务模式和时间条件进行误码检查。只看光口灯亮，无法证明E1比特与时序都正确。

短链路通过后再接正式光缆，观察接收功率、误码及告警的变化。如果有环回功能，可逐段缩小故障范围，但应先确认环回是否会中断生产业务。测试结束必须退出环回和测试码模式，恢复正常业务，再验证两个方向及真实应用。环回通过说明的是所覆盖路径，不能代表尚未经过的远端业务设备也正常。

例如两个站点保留原有E1业务，只需改用光纤跨站传输，成对光猫可以作为方案候选。更换介质不会使这条E1变成百兆链路，也不意味着任意OLT或光以太网交换机都能直接识别它。先明确业务不变，再核对传输条件，才能把接口问题与光路问题分开。
