交换机RSTP怎样防环与切换：根桥、端口角色和恢复验收

有备用电缆，为什么还要防环

RSTP是快速生成树协议，用于在有冗余连接的二层以太网中形成无环的转发路径。它让部分端口暂不转发普通业务，保留相应物理连接，在拓扑变化后按条件启用新的路径。备用电缆有价值，但不能把所有链路同时打开，就认为通信一定更可靠。

假设三台交换机A、B、C接成三角形。一台收到广播后，会向允许的其他出口转发；如果各连接都能无约束地继续转发，报文可能绕圈、复制并再次出现。二层以太网帧没有像IP报文那样的逐跳生存时间机制来终止这种循环，网络会被重复流量占用，MAC学习也可能不断变化。

RSTP怎样商量出一条无环路径

交换机之间用BPDU交换生成树控制信息。BPDU可理解为桥协议数据单元，它携带桥标识、路径信息和相关状态，用来判断网络拓扑，不是PLC业务数据，也不是环网中的测速报文。RSTP设备会按机制发送控制信息，而不是所有非根设备只机械转发根桥的一份报文。

根桥是计算路径的参考设备。选举主要比较桥标识，优先级与MAC地址参与比较；不是物理位置最中央、机箱最大或端口最多的设备自动成为根桥。通常应依据网络设计安排根桥，并在设备重启或链路变化后查看实际结果，不能仅凭配置截图认定根桥始终不变。

路径开销用于比较到根桥的路径，常与链路速率及配置有关。最近指较优路径，不必等于网线最短或跳数最少。路径开销计算方式和手工设置应在全网一致地理解，不能照抄一个速率表就认定任何型号都以完全相同数值工作。

端口角色与端口状态要分开看

非根桥通常选择一个根端口作为当前到根桥的较优方向；每个相应网段选出指定端口承担该网段的转发角色。替代端口提供另一条到根桥的候选路径，正常稳定时通常不转发普通业务。Backup备份端口则涉及同一网段的冗余连接，不能把它与Alternate替代端口当作同义词。

角色回答端口在拓扑里承担什么职责，状态回答它现在能做什么。RSTP有Discarding、Learning、Forwarding三类状态，分别可理解为丢弃业务、不转发业务但学习地址、学习并转发。丢弃状态不等于端口被拔掉，也不等于电源关闭；控制报文仍按协议处理。

在图一的三角形中，A作为根桥，A到B与A到C提供有效路径，B到C的物理连接仍在，但C端的替代端口暂不转发普通业务。蓝色箭头表示业务路径，紫色虚线表示控制信息，两者不能混为所有流量都被阻塞。图示是简化的一棵树，实际多实例和按VLAN组织的实现还需核对。

快速转换为什么有条件

RSTP沿用生成树防环思路，增加更明确的端口角色以及快速转换机制。历史上RSTP对应IEEE 802.1w，传统STP对应IEEE 802.1D相关机制，不能把RSTP写成从802.1ad发展而来。快速指在满足条件时减少等待，不意味着故障识别、报文交换和业务恢复都不花时间。

在适合的点对点连接上，Proposal提议与Agreement同意的交互帮助两端确认安全的转发变化；相关端口需要完成同步，避免临时闭环。对直接连接终端的边缘端口，也有快速进入转发的机制。边缘端口是拓扑判断，不是把所有想要加速的上联口都勾选为边缘。

若连接老STP设备、点对点条件不成立或无法完成相应交互，快速转换条件可能受限，并出现按兼容机制等待的情况。检测链路断开和识别对端失效也不同。文章不提供统一切换毫秒值，设备资料中的指标须连同测试拓扑、配置及故障条件一起理解。

断一条链路后会发生什么

继续使用图中的三台设备：当A到C链路断开，C原先到A的路径失效。若B到C仍正常且条件满足，C可重新选择通过B到A的方向，相应替代端口接替为根端口并进入转发。物理三角形没有消失，但有效业务路径已经改变，不能只看电缆图判断谁正在转发。

拓扑改变还可能触发MAC表项处理和重新学习，端点应用也可能需要重新收取数据或恢复会话。因此端口显示Forwarding与PLC业务完全恢复是两个观测点。链路重新接回后还会重新计算状态，应检查恢复过程，而不是认为接回线后一定沿用故障期间的路径。

结合飞畅网管产品核对功能

飞畅网管型导轨式工业交换机分类可用于寻找具备生成树功能的候选设备。其中mini管理型四路千兆电加两路千兆光产品，详情列出STP/RSTP以及IEEE 802.1Q VLAN等功能，并说明支持导轨或壁挂安装。这为需要备用连接与网络分组的工业接入提供了具体核对对象。

产品详情中的RSTP支持说明，不等于所有飞畅非网管设备均可直接接成环；也不证明每个固件都有同样菜单、命令和端口保护选项。选型应核对供货版本、各业务端口参与协议的范围，以及与现有设备的互通模式。光口形式、光模块、光纤与供电版本另按配套资料确认。

双电源与RSTP保护的对象不同：双电源可提供相应供电冗余，RSTP处理可用网络路径；交换机整机失效后，这两者都不能凭空让连接在它上的单端口终端继续通信。需要节点级容错时，须检查整个架构和业务端点，不能用一个环网功能代替系统可靠性设计。

配置时先建立可检查的基线

先画出实际端口连接，标明交换机间链路、终端连接和管理入口，再核对协议模式、根桥规划与各端口的参与状态。对于已有生产网络，先保存配置和当前运行信息，并安排有恢复办法的维护窗口；不要为了验证防环，直接在未知配置下补上最后一根闭环线。

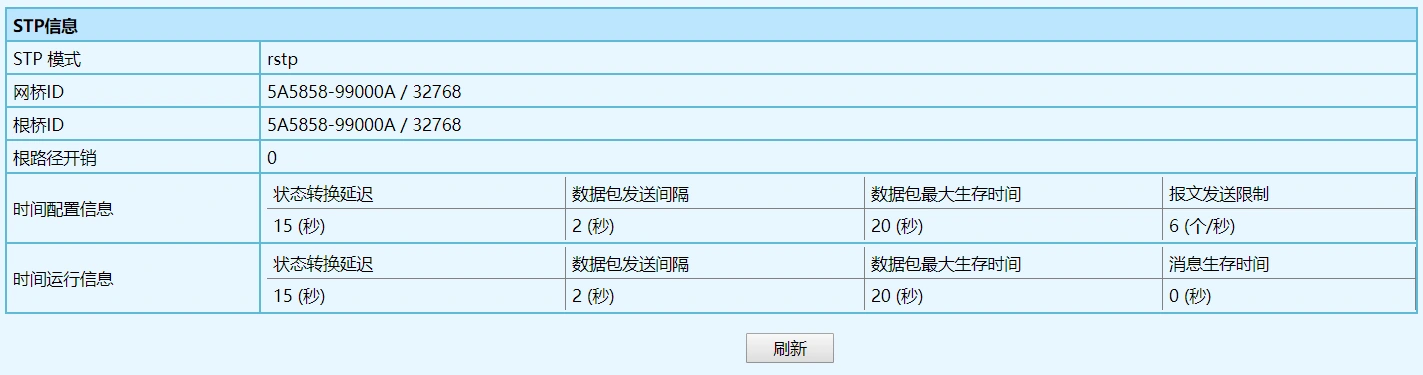

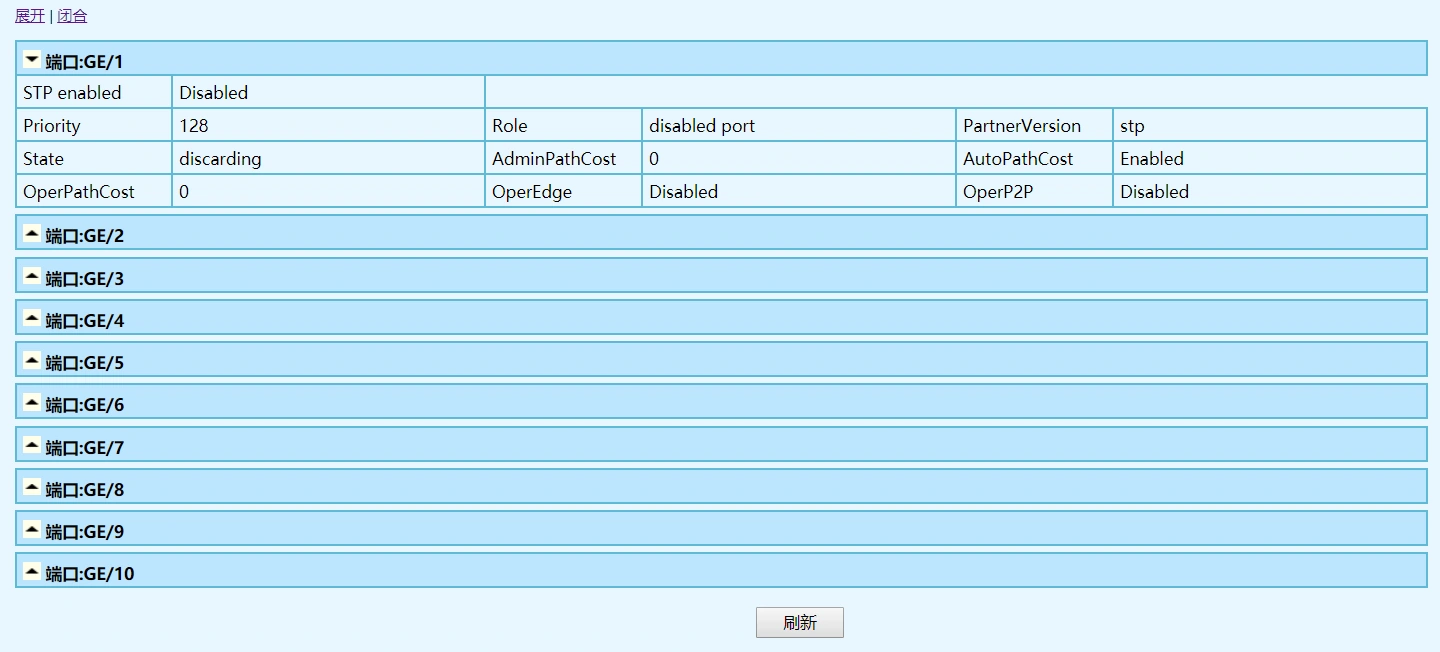

启用后查看实际根桥、根路径开销、端口角色和状态。发现同一条备用连接两端的显示与预期不同，先核对拓扑、模式、链路协商和配置，不把状态名称相似当作已经正确。管理网页可访问，只说明相应管理路径可达，不证明所有业务VLAN和冗余路径都符合设计。

只在明确直接连接终端的端口上评估边缘设置。交换机、桥接设备或有可能形成回路的连接不能为了加快启动而随意设为边缘。BPDU保护、根保护等功能也应按设备支持与部署位置决定，不提供所有型号通用的菜单点击步骤，也不默认关闭保护就能解决问题。

用业务测恢复，而不只看灯

验收先记录正常拓扑和业务，再在获准条件下制造一个明确故障，例如断开图二中的A到C连接。同步记录链路状态、端口角色变化、控制信息和实际业务中断、恢复的时间。用业务日志、连续报文与代表性终端检查丢包和会话，不能只凭某一次Ping成功或光口亮灯判断完成。

测试覆盖断开、接回以及需要验证的设备重启等不同条件，并检查是否发生重复帧、MAC地址抖动或异常广播。业务恢复后再确认新的端口状态和配置保存情况。若结果与要求不符，分开查故障检测、协议兼容、拓扑、VLAN和端点应用，每次只改一个条件并保留证据。

交付记录应包含型号固件、端口连接、根桥与优先级、配置备份、测试条件和结果。这样下一位维护人员能解释哪条路径在用、哪一个端口暂不转发、故障后如何接替。RSTP的价值在于可控的无环转发和备用路径管理，实际可靠性仍要通过完整网络与业务验收来证明。
