工业交换机现场接线应先核对端口用途、线缆与模块兼容性，再确认光口配对、Console维护线、电源极性与接地。连接后按“本地链路—端到端应用—恢复测试”分层验收，不把灯亮或一次Ping成功当作全部合格。本篇侧重安装检查与验收；接口功能辨认可另看接口详解。
接线前：对照图纸建立端口核对表
一台交换机可能同时有RJ45、SFP、Console、电源端子和告警接点。先按型号资料找到每个编号和职责，再选线缆。把接头能插进去作为唯一判断，可能把管理线插业务口，甚至误接供电端子。
历史局域网曾使用AUI、BNC等接口，但它们不是现代工业以太网交换机的通用标配。当前设备出现BNC，也可能承载视频、时钟或其他业务。应根据设备说明确认，不根据旧网络接口名称套用接线方法。
铜缆接入：检查速率协商、线缆与PoE预算
先核对双方支持的速率及协商方式，再使用适合的线缆和接头。端口灯建立表示相应链路条件满足，不等于应用流量全部正常。压接质量、接触不良和线缆受损可能造成错误或速率降低，不能用一次Ping判断线缆完全合格。
如果端口支持PoE，还要检查受电设备标准、单口能力和整机功率预算。普通RJ45端口不自动供电，光纤也不传送PoE电能。不能把非标准被动供电器随意接入未知设备。
光口配对：先匹配模块，再核对TX/RX与波长
SFP是可插拔模块形态，插槽本身不是完整的外部光接口。选择模块时要核对主机支持的类型、速率、光标准、纤型和对端；连接器相同也可能不兼容。LC、SC是连接器类型，并不单独规定百兆、千兆或单模多模。
固定光口已经集成对应光学器件，不需要另插一个SFP。双纤常见连接为一端TX接另一端RX；单纤BiDi要按互补收发波长配对。不能仅凭A/B标签或标称公里数判断跨型号互通。
Console连接：用正确维护线验证管理入口
Console常用于设备初始配置或维护，可能采用RJ45、USB或其他外形。它的电气与通信参数由产品定义。串口Console应使用正确维护线和串口设置；USB Console还可能需要驱动。不能把普通网线接电脑网卡就期待登录。
部分设备支持通过业务网口进行Web或SSH管理，那是另一个入口。要知道管理地址、所属VLAN和权限；生产网络中应限制管理入口，不让维护操作影响业务链路。
上电前：核对电源极性、接地与告警回路
电源端子要核对电压、极性、额定能力与保护要求。双输入不一定保证真正独立冗余，需按说明确认内部机制和外部供电方案。接地端子的用途也不能被信号参考端替代。
告警继电器通常是状态输出，不默认可以直接驱动任何负载。触点额定值、常开常闭定义和联动接法应在资料中确认。接线涉及电气安全，应由合适人员按现场规则操作。
上电验收：链路、应用与恢复分开测试
记录端口编号、对端、线缆、模块与业务VLAN；先验证本地链路，再验证端到端应用，最后测试规定的恢复场景。生产变更前备份配置，出现异常时一次只改变一个条件。
选型可通过产品中心核对具体接口组合。若图纸只写“光口”或“网口”，应补充速率、业务、模块和供电条件，否则采购与安装人员仍可能理解不同。
验收时怎样区分“连上了”与“可交付”
第一步查看电源与设备启动状态，按手册确认指示灯，不要求所有灯同时亮。第二步核对每条链路的对端、协商速率和双工状态；有管理能力的设备还应观察端口错误计数是否持续增长。第三步验证实际业务，例如摄像机画面、PLC通信或上位机数据，而不是只测试管理地址能否Ping通。
最后按批准的维护窗口验证恢复能力：有冗余设计时，分别检查允许的单路供电或链路失效场景，记录业务中断与恢复情况。不得在未经批准的生产网络直接拔线测试。无冗余设计的设备也不能按双电源或环网产品的标准承诺恢复能力。交付记录应包括端口与对端、模块规格、光纤配对、供电参数、配置备份和业务验证结果。
如果需要先了解各接口的功能边界，可阅读工业交换机接口详解：RJ45、SFP、Console与电源告警；本篇用于把这些知识落实到接线检查与交付验收。

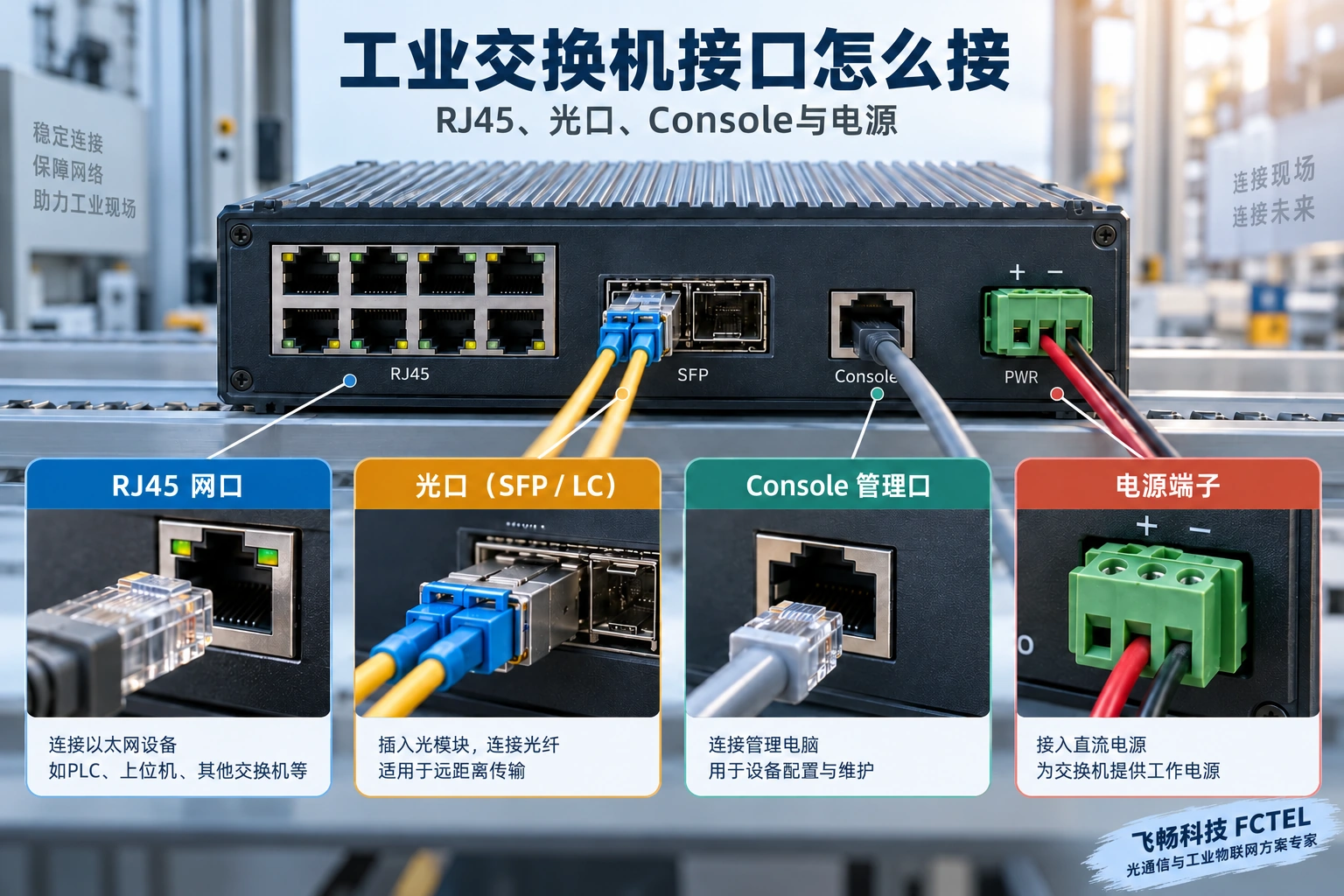

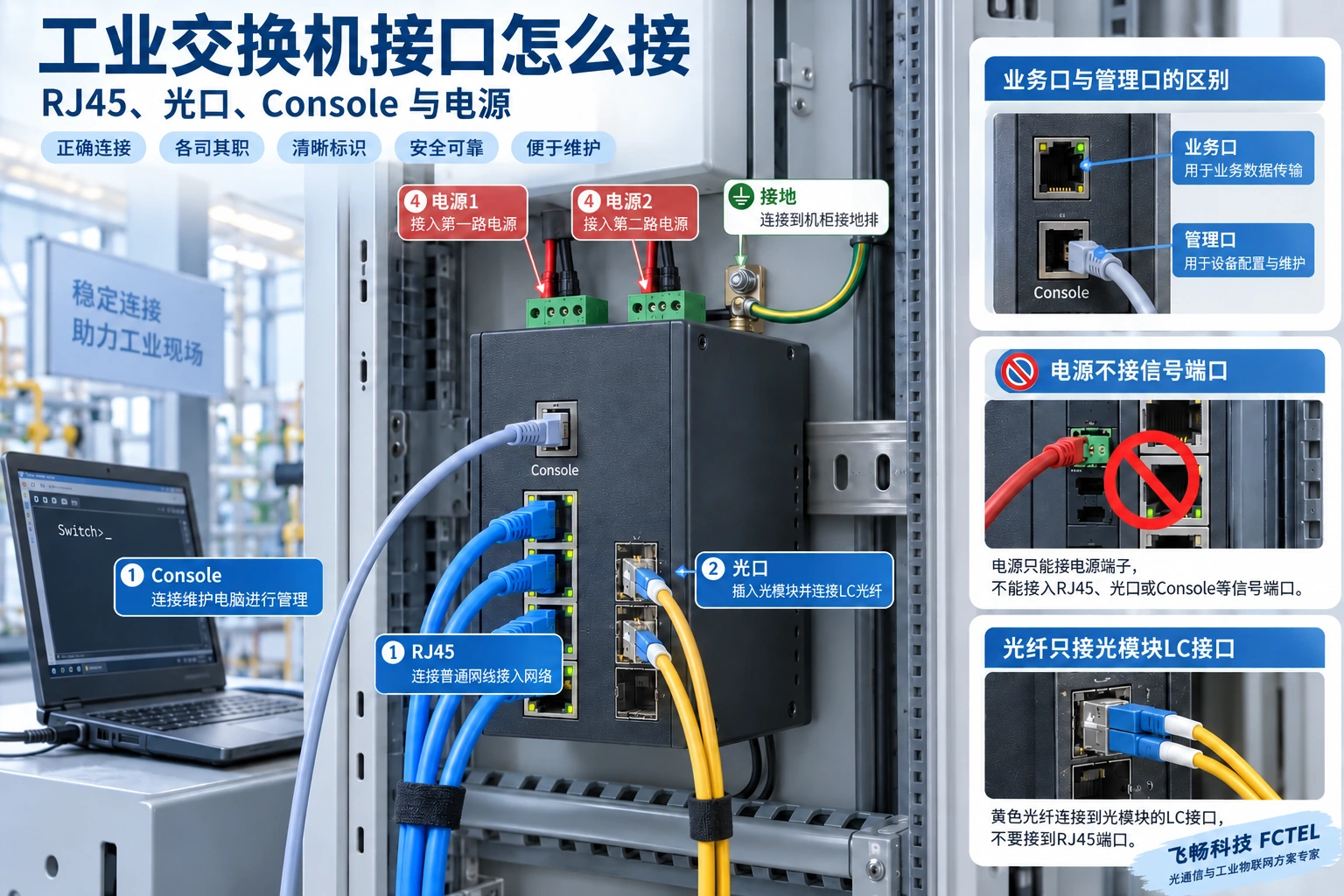

插图为接口与场景示意，不替代具体型号的端子定义和安全操作说明。
