电话光端机把模拟电话的语音及必要的线路信令传到光纤另一端。安装前首先区分FXS与FXO：FXS提供电话线所需的供电和振铃等条件，FXO接收并使用这条线路。不能只看RJ11插头相同就随意连接，也不能把模拟电话光端机当作以太网收发器。
从一部电话开始理解接口角色
普通模拟电话接到合适的电话线路后，摘机能听到拨号音，来电时会响铃，挂机后线路释放。这些动作不仅是传声音，还依赖线路供电、环路状态、振铃和拨号信号。电话光端机要让远端电话获得与业务相符的线路行为，不能只把声音送到另一端就算安装成功。

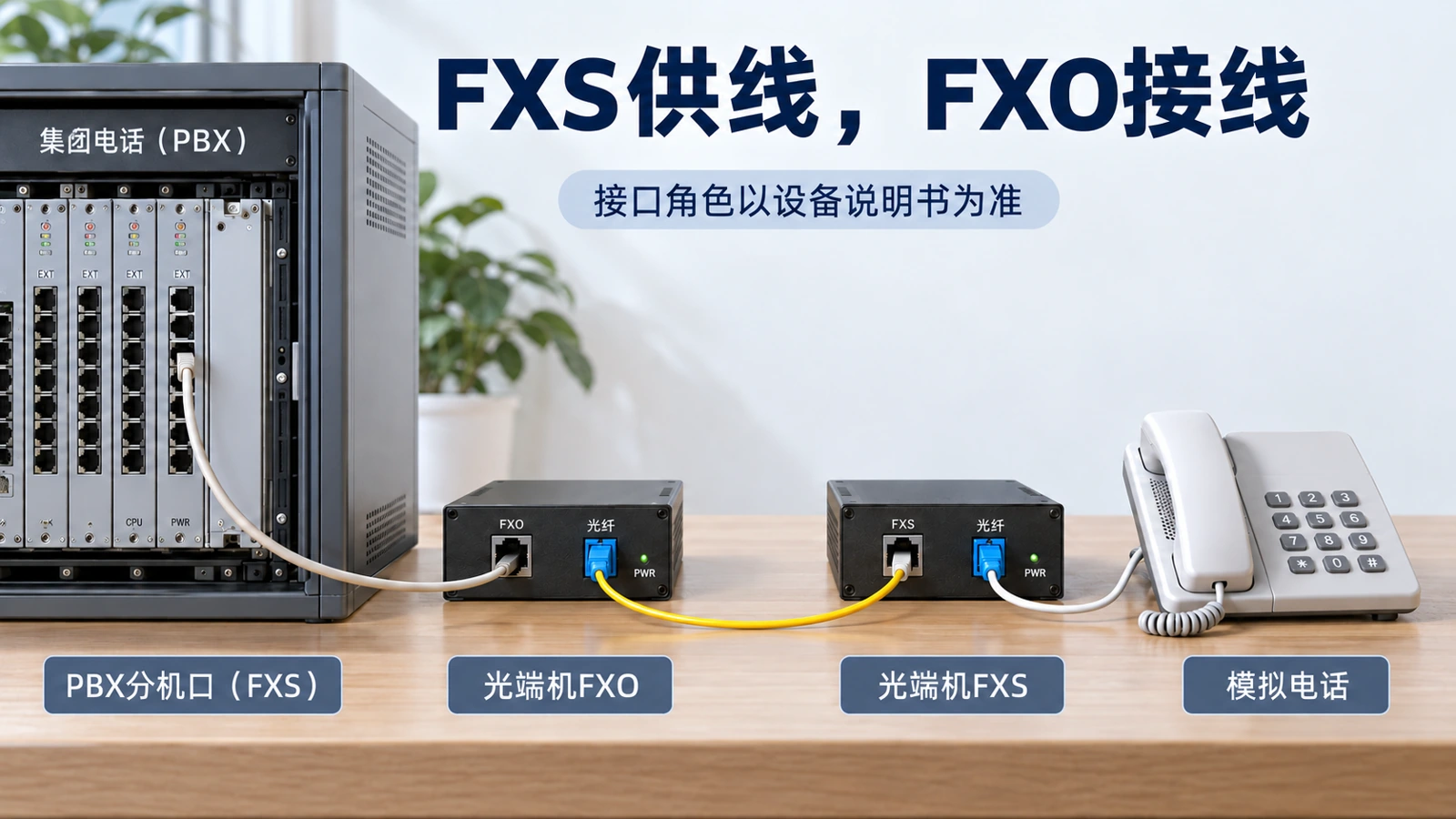

FXS可理解为“提供线路的一侧”，常见于电话交换机的模拟分机口；FXO可理解为“接入线路的一侧”，普通模拟电话具有受线侧的角色。在典型PBX分机延伸中，PBX的FXS分机口接近端光端机FXO，光纤连接到远端光端机FXS，再由远端FXS连接电话。具体厂家可能使用局端、远端、电话端等名称，应结合端口说明确认。
哪些设备不能直接照着这个图连接？
数字专用话机、SIP网络电话和模拟电话不是相同接口。RJ11只是连接器形态，不保证里面承载相同电气信号；RJ45也可能承担特殊厂商接口。安装前确认PBX端口是模拟分机口、模拟外线口还是其他专用接口，并核对电话与光端机的支持范围。
如果连接的是两台电话交换机，方案可能涉及FXS/FXO配合、E&M、E1或其他接口，不应把分机延伸图直接套用。若要传SIP电话，应按IP网络和相应语音配置设计，而不是因为产品名里都有“电话”就认为模拟光端机能够处理SIP信令。
上电以前，先完成这四项核对
第一是电源：确认两端输入电压、极性、功耗和安装环境符合说明书。某些终端的线路供电来自FXS，但光端机本身仍需要本地供电；光纤不会把远端设备的工作电力一起传过来。不要凭端子位置或线色猜测正负极，接地与防护按项目规范执行。
第二是电话线：核对端子定义或RJ11使用的线对。典型模拟用户线路使用两根导线，但线序、信令方式和允许线路条件仍要按设备说明确认。避免把电话线误插到以太网口，也不要用临时拧接替代可靠接线。电话线路可能有振铃电压，测试和接线应遵守安全操作要求。
第三是光链路：核对单模或多模、单纤或双纤、波长、速率及传输距离。单纤型号按互补波长配对，双纤按TX到RX交叉。安装时清洁端面、遵守弯曲半径，并保留标签；不能用眼睛直视光口检查光信号。
第四是通道：多路电话光端机应明确近端第几路对应远端第几路，并标注号码和位置。不要只验证其中一路正常就交付全部通道，也不要把“通道数量”理解为所有端口可以任意交换电话业务。
把安装拆成三段，故障会更容易找
先确认PBX原分机口与已知良好的模拟电话直接连接时正常。再确认光端机两端电源和光链路建立，最后把近端电话接口与远端电话接入。每完成一段再进入下一段，便于把PBX、电话、电源、光纤与接口配置的问题分开。

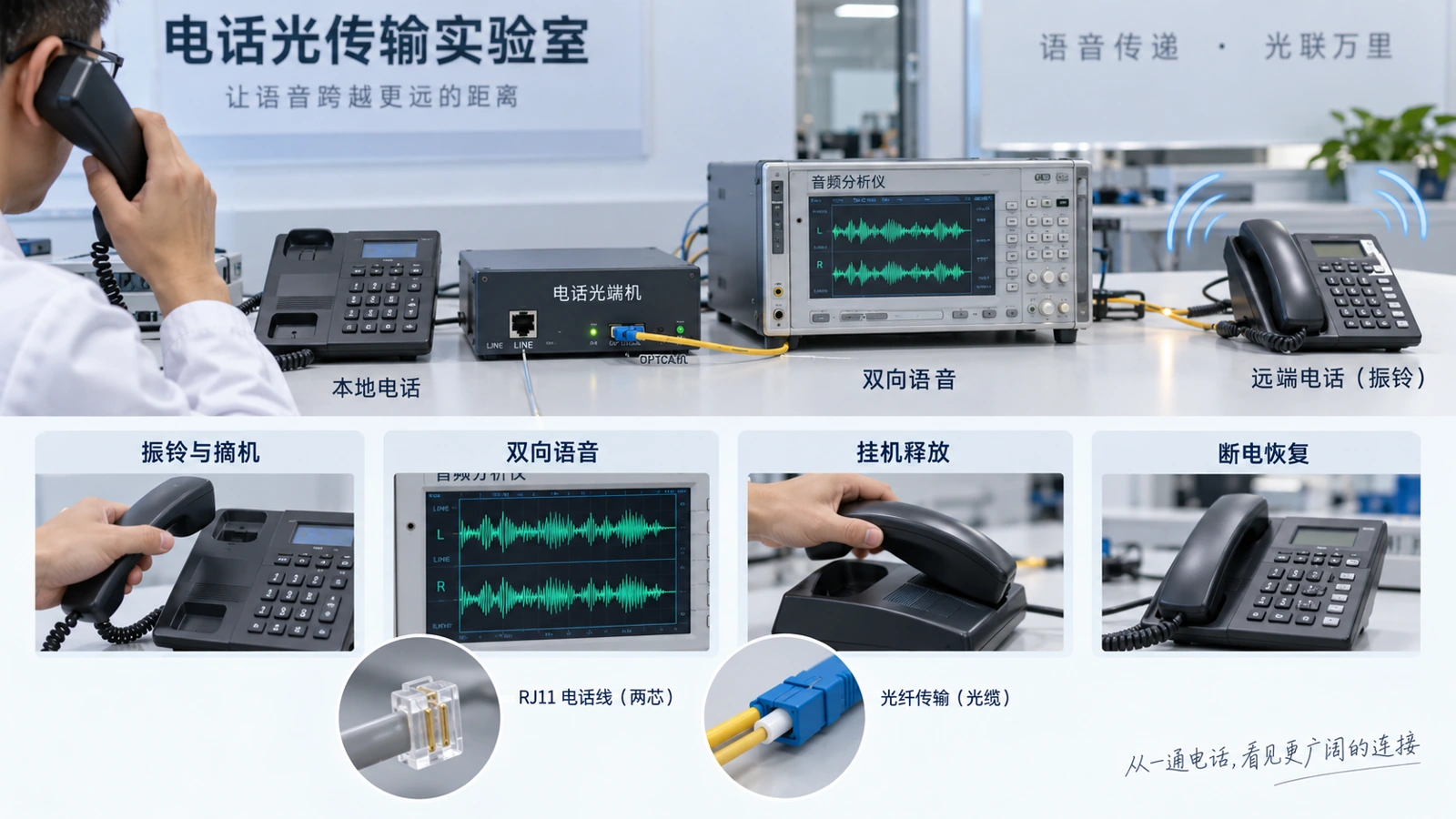

接通后先做外呼：远端电话摘机、拨号、建立呼叫，检查两方向声音是否正常；再做来电，确认响铃、摘机接听和释放。还要检查项目需要的号码显示、DTMF拨号、传真等功能是否被该型号明确支持。语音可通不能自动推导传真或所有号码显示格式也能工作。
多路设备应逐路测试，并安排同时通话，观察是否出现串音、通道映射错误或某路不振铃。若有备份光纤或冗余电源，也应在允许的测试环境观察切换对通话的影响。故障恢复后检查是否还需要人工挂机或重启，不要只看设备绿灯就认定业务恢复。
常见问题对应哪一段？
完全没有拨号音：先检查PBX口本身，再看FXS/FXO角色是否接反、两端通道是否对应、光链路是否建立。若PBX直连电话正常，而经光端机不正常，才继续定位光端机接口和光链路。
能通话但不响铃：核对电话对振铃条件的要求，以及光端机是否支持相应线路行为；不能只靠调大音量解决。一边听得到、一边听不到：检查双方话机与对应通道，并对照设备告警逐项替换已知良好的接口线或话机。
挂机后线路仍占用：检查挂机释放、忙音或断开信令的支持与设置，尤其是接入PBX外线等不同业务场景时。不能默认所有交换机的断开信令相同，也不要把反复断电当作正常释放办法。
参考：Cisco模拟语音端口排障说明用于核对FXS/FXO角色。本文安装图为典型业务示意，具体线序、电源、信令和通道能力以设备说明书为准。
