网络延长器怎么接线？Up端口、指示灯与NE300使用核对

NE300信息怎样用才不会误选

NE300这一型号的既有官网介绍涉及Up以及1、2、3、4下行连接状态，也涉及10M模式、特定线缆和级联条件。这些是识别资料和询问供应方的线索，不能替代对应版本的完整安装手册。当前没有从产品详情核实到它的端口引脚、配对拓扑、远程供电或级联性能表，不能据此直接出施工图。

安装前把设备正反面、铭牌、端口标记、供电适配器拍清，向供应方确认Up口的电气接口、下行口速率、需要几台设备和每段线路要求。不同厂家的同名型号也可能不同。不要从名称中的数字推算距离，更不能把单段、不同速率和多设备串联的数字当成同一个工作条件。

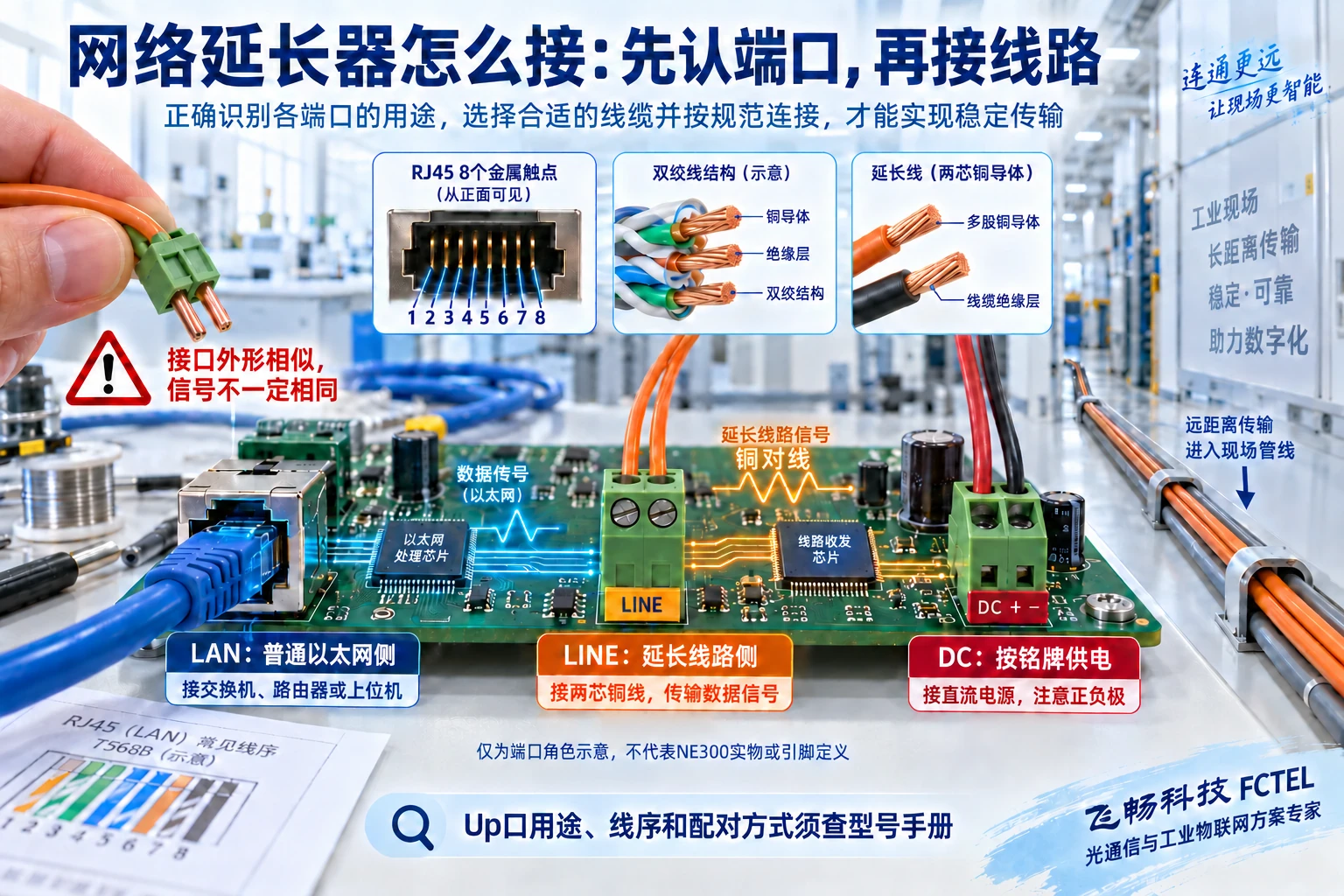

普通网口和延长口为什么不能看外形猜

LAN是局域网接入口的常见标记，LINE、DSL或厂家指定的Up口可能对应线路侧，但最终以手册定义为准。RJ45是一种常见连接形式，同样外形的口可以承载不同电信号。把专用线路口接进普通交换机，可能根本不建立连接；若端口带有电源，误接还可能造成设备损坏。

VDSL2方案的线路信号经过铜对线，两端调制器负责转换，不能只用两根线把普通以太网端口直接相连。普通双绞线长距离模式、同轴模式与光纤模式分别需要对应介质和接口。线序、是否要求极性、是否允许已有业务共线，都应逐项查明，不能套用另一型号的接线照片。

先用短线建立一个正常基准

在工作台上确认两端供电范围、极性和电源能力；如手册要求CO与CPE角色，把一端设为中心侧、另一端设为用户侧。使用确认正常且符合要求的短线路连接对端，再接普通LAN测试设备。短线先通，能够帮助区分设备或配置问题与现场长线问题。

记录两端型号、硬件与固件版本、拨码或配置、端口连接位置以及指示灯变化。若短线仍不通，先查配对方式、线路端口和网口协商，避免直接把现场长线、多个终端和旧电源全部接上。每次只改变一个条件，才能知道是哪一步使状态发生变化。

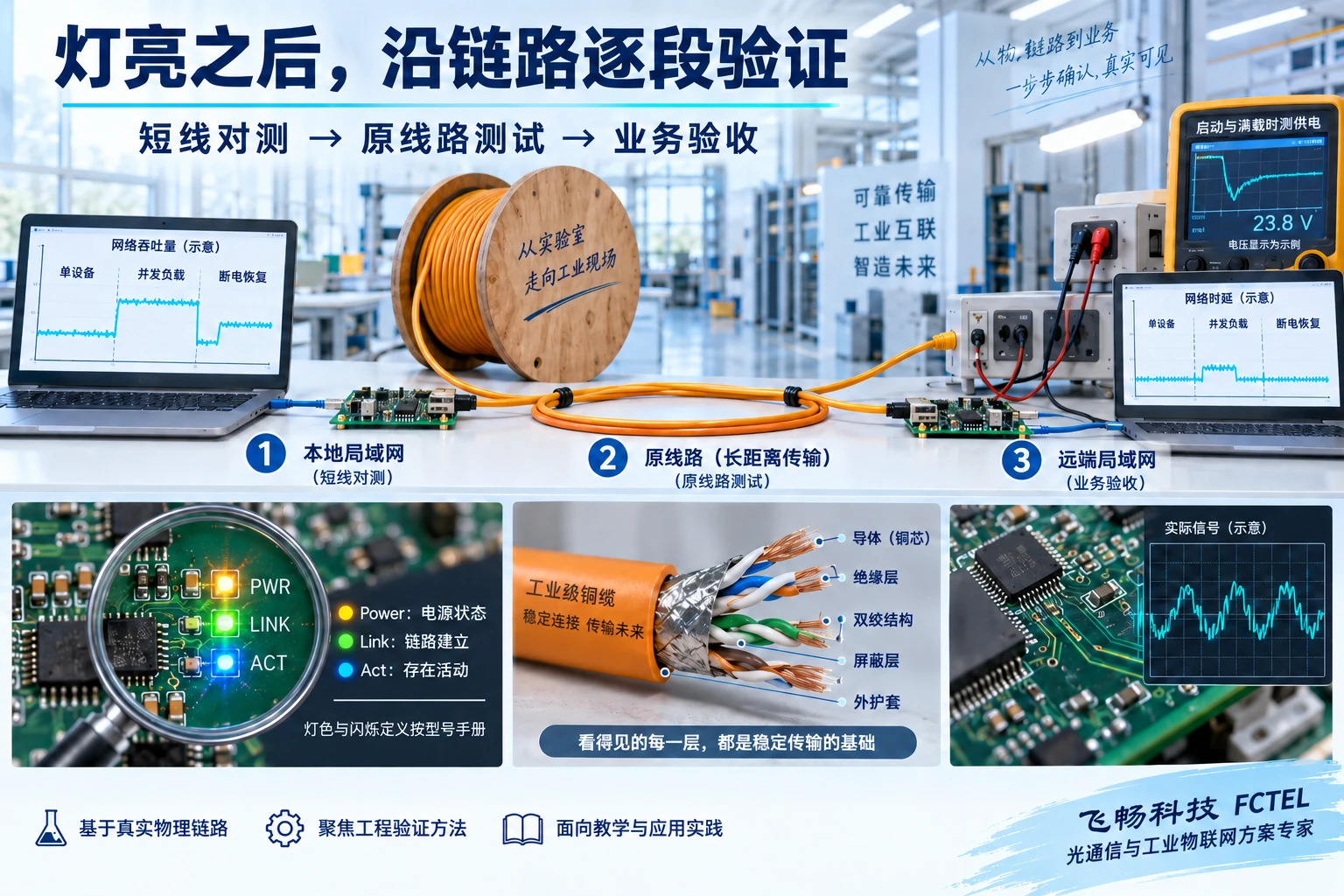

Power、Link、Act和Up灯分别能证明什么

Power通常提示电源状态，Link通常提示对应物理链路建立，Act通常提示存在数据活动；实际灯色、闪烁与复用定义按型号手册。电源灯亮不能证明满载电压稳定，连接灯亮不能证明有足够吞吐，活动灯闪烁也不能证明所需业务成功，广播或重试也会引发活动。

检查NE300相关设备时，先按确认过的资料看电源，再看Up连接状态，最后逐个看下行口。一个下行口不亮，可换已知正常短网线与终端交叉检查；多个口都异常，则比较共同的上联、供电和配置。指示灯只是帮助缩小范围，不能代替业务测试和错误统计。

接入原线路时按段排查

更换成长线前确认线路用途、长度、导体材质、线径、中间接头和是否带电。禁止把未知运营电话线、报警线路或供电线直接接入设备。线路测量遵循现场安全规程，接头潮湿、氧化、松动、过多分支以及与强干扰电缆并行，都应作为独立调查项记录。

短线正常而长线不通，优先比较线路与匹配条件；两端均有连接而业务不通，再检查终端IP、VLAN和网关。IP负责网络地址，VLAN是把不同逻辑网络分开，两端物理链路正常不表示逻辑网络一定一致。先排物理问题，再排地址和业务问题，避免一口气改动全部配置。

供电、级联与多终端接入怎样检查

长线方案还要确认远端由本地电源供电还是线路取电，终端是否需要额外电源。测量应覆盖启动与并发业务时的远端状态，不能只在空载时看适配器输出。标准PoE供电与专用线路供电不能混用，电源范围、保护和接地按型号与项目设计落实。

多个下行口共享上联时，总业务受共同上联容量限制。教学示例：四台设备各需4 Mb/s，上联业务已达16 Mb/s；如果实际长线模式只有10 Mb/s，增加下行口也无法容纳这些流量。级联还会增加供电点和转发环节，应逐段核对，不能根据两个外壳相同就默认可以任意串联。

交付前留下一张能复查的接线记录

完成目标线路上的双向容量测试，再接入实际终端观察连续业务：摄像机看录像与码率波动，控制设备看请求、响应和超时。记录端口编号、线缆标签、协商状态、错误和重连，按项目约定验证断电、断线后的恢复。合格标准来自业务要求，不由某个指示灯的颜色决定。

如果现场具备光缆条件，可比较飞畅B系列光纤收发器的以太网电口与光接口方案；这属于另一个介质选择，须匹配光接口和两端电源。需要原理解释时阅读网络延长器基础文，需要预算比较时阅读选型文，把接线确认、容量确认和成本确认分别做好。
