工业以太网交换机三种转发方式：发送时机、帧校验与排队边界

先分清送往哪里与什么时候发送

以太网交换机收到数据后，需要决定从哪个端口送出，也需要决定什么时候开始送出。源MAC地址学习与目的地址查表主要回答去哪里；直通、存储转发和无碎片转发主要描述接收与发送的时间关系。它们不是三种工业通信协议，也不表示产品一定提供三个可切换按钮。工业属性与转发方式应分别核对。

例如摄像机把一帧数据送入交换机，上联口再交给录像服务器。即使地址表正确，上联忙时也可能需要等待。本篇用一个接收方向解释机制，不代表真实客户案例或某款芯片的内部布线。选型应把完整功能与实际路径一起看，不能只比较名称中的快或稳。

帧尾的FCS为什么影响校验时机

以太网把数据组织成帧，帧头包含链路地址，帧尾有帧校验序列FCS。接收端依据循环冗余校验CRC规则计算结果并与FCS核对，可以发现相应传输错误。它不负责修复数据，不是加密或身份认证；检查通过也不说明应用指令正确、安全或及时。

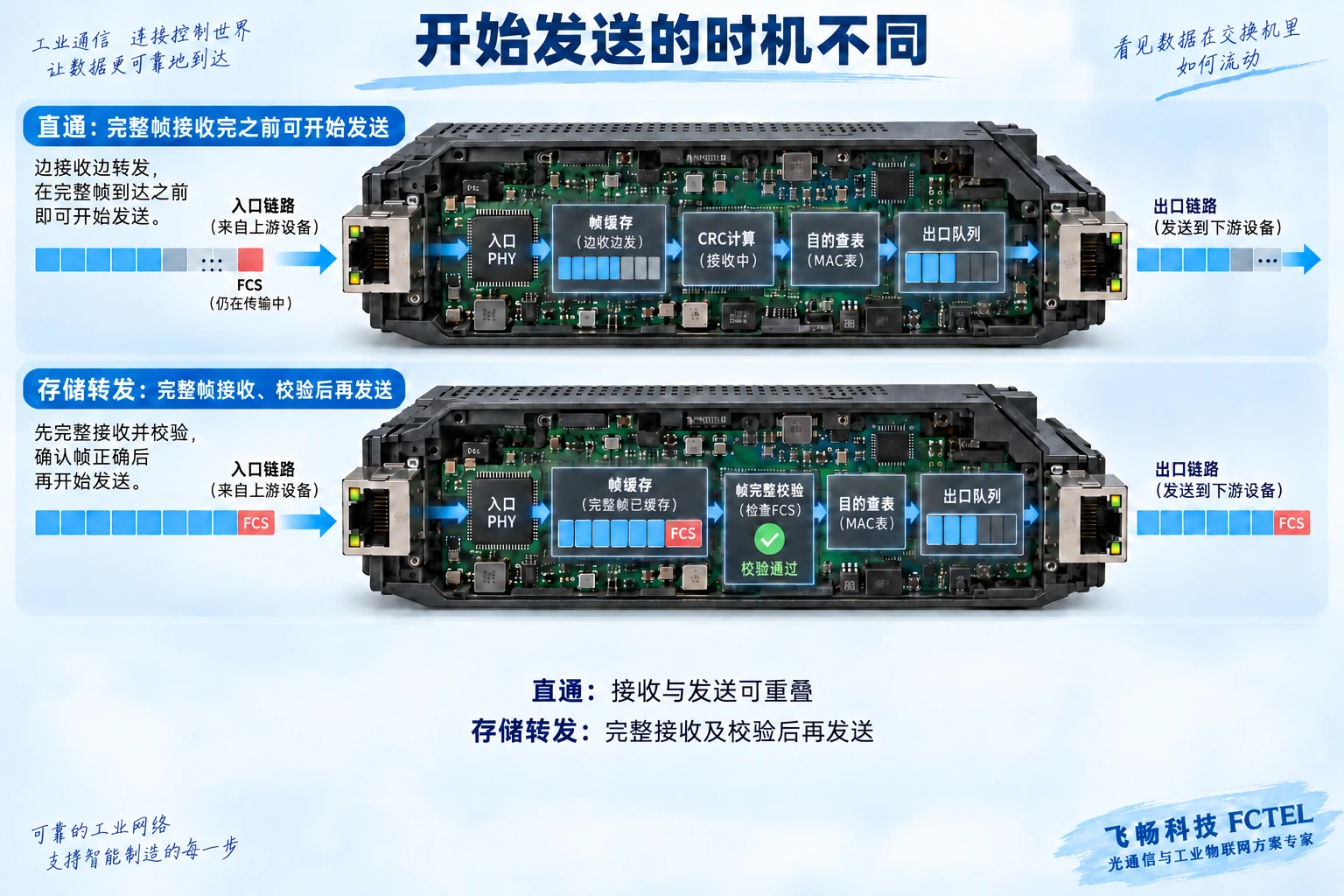

对于尚未接收完的长帧，尾部FCS还没有到达，完整帧的校验结论也尚未形成。于是先发送与先完成校验存在不同处理时机。图中的彩色帧块只是按接收顺序表示数据，不是接口上能直接看见的物体；完整帧校验还要结合设备的长度检查与其它接收规则。

直通把接收与发送重叠起来

直通转发允许在整帧尚未接收完时开始从出口发送。设备必须已经获得足以作出转发决定的信息，并且出口与内部处理条件允许；不能把所有型号一概写成只收到固定几个字节就开始发送。需要解析的字段、功能配置和实现都会影响开始点。

接收尾部与发送前段可以在时间上重叠，减少等待完整接收的一部分时间。但尾部发现异常时，前面的内容可能已经向下游发出。某些实现会把坏帧标成校验异常，让后续接收者识别，不能因此说错误已经在本级发送前全部拦截。低时延不等于零时延或没有错误处理。

存储转发先形成完整接收结果

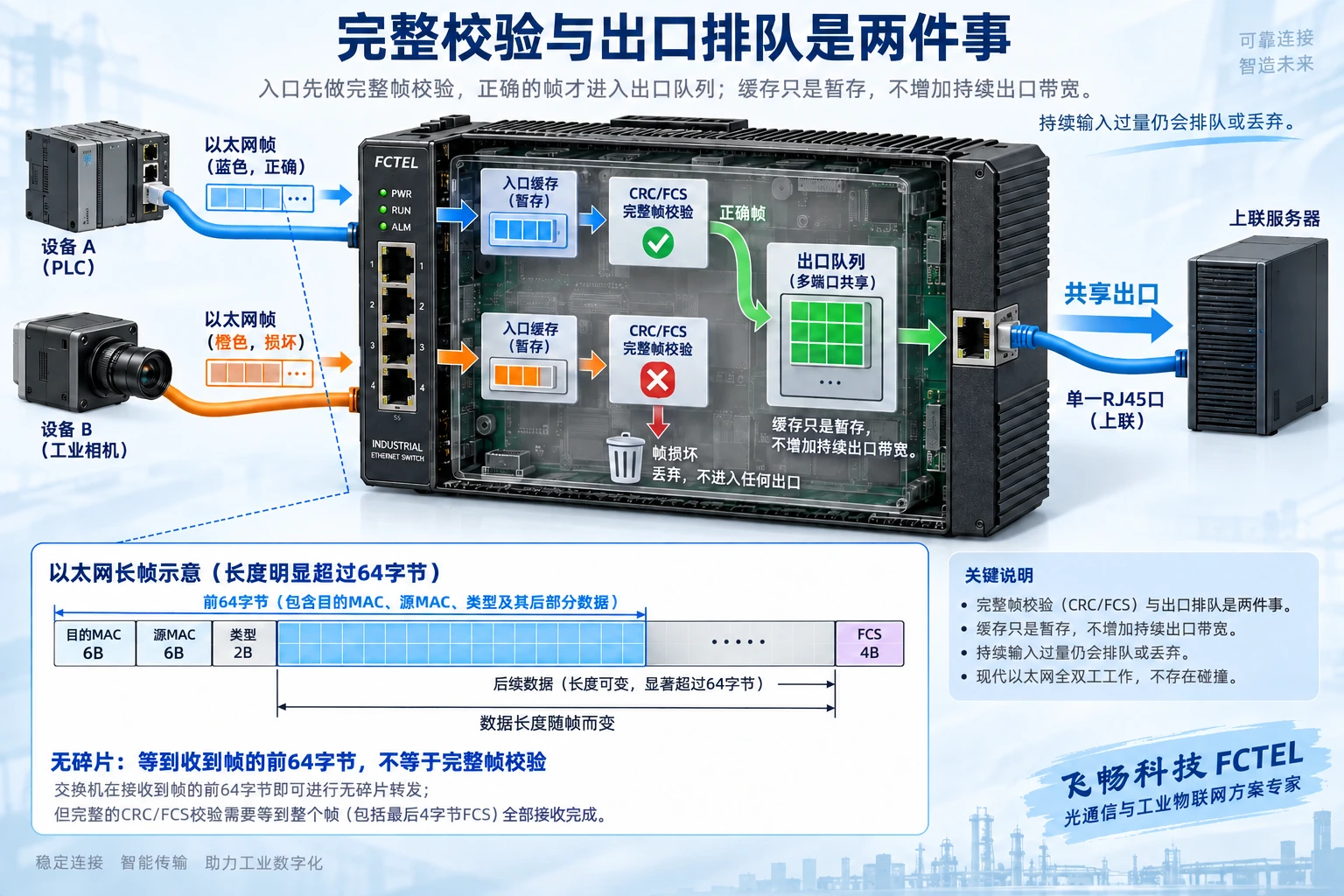

存储转发先接收完整帧，按实现进行帧校验与长度等检查，再把可转发帧交给出口处理。能在发出之前识别的坏帧，可在本级丢弃。图示把步骤分开便于理解，实际查表、接收和校验可能并行，不应把教学图当作厂商硬件必须遵循的逐个串行工序。

完整接收带来等待，但这只是设备处理时间的一部分。若出口已有流量，正确帧还要等待调度；若没有拥塞，则也不能据此推断系统响应只由一种模式决定。端口速率、报文长度、启用功能、终端处理和路径上的其它设备，都可能影响最终业务体验。

无碎片方式并不检查完所有长帧

传统无碎片方式通常等到帧的前六十四字节收到后才开始转发，目的之一是避免把共享半双工以太网中的短碰撞碎片继续送出。它属于直通思路的变体，不能因为名字有无碎片就解释成无误码。对超过这个长度的帧，尾部仍可能未到达，完整FCS校验也不能凭前段代替。

今天常见的全双工交换链路不依靠共享介质碰撞机制工作，因此不应把历史折中方法当作所有工业现场必需的功能。芯片是否实现、产品是否开放配置，以及特定端口在什么条件下采用它，都应以有效资料为准。不存在仅凭三个名字就给所有型号排出先进程度的通用榜单。

缓存与出口容量是另一个限制

不同入口的帧汇聚到一个出口，出口一次只能按其实际速率发送相应数据。缓存可以暂存突发流量，不能长期提供超过出口能力的吞吐。持续输入过量时，队列会增加，可能带来等待和丢弃。把最低转发等待时间当成满载时的业务延迟，会遗漏这个主要因素。

速率不同时，也需要核对缓存与调度条件。慢入口对快出口可能要等待足够数据，快入口对慢出口则需要吸收差额；实际能否保持某种直通路径取决于设备实现。不能把所有异速率情况写成同一种固定动作，更不能用大缓存证明持续过载永不丢包。

排障时把端口收到的校验异常与出口队列丢弃分别记录：前者提示接收链路或上游数据可能有问题，后者可能与拥塞或策略有关。它们不是相同故障计数。直通路径上发现坏帧时，还应沿数据方向核对上游和下游的错误记录；仅在最后一台设备看到异常，不能直接判定损坏一定从它产生。

飞畅具体产品怎样对应机制

飞畅mini工业轨式管理型带RSTP环网2光4电产品页明确列有存储转发方式，并提供光电接入、VLAN、IGMP侦听与队列等功能说明。它可作为机柜现场接入与光纤上联的核对对象：存储转发回答接收校验问题，VLAN与组播功能回答业务范围问题，RSTP回答拓扑恢复问题，不能相互替代。

该页没有足以证明三种转发方式都可以自由选择的说明，因此本文不替产品承诺直通配置、最低延迟或所有控制协议兼容。应确认订货接口、固件与适用规格书；光口和端口管理功能仍要按版本配置。通用机制图不是此产品实物，也没有用图中的队列数或处理模块作为型号参数。

用可比较的记录完成验收

在获准的隔离测试环境中，先固定设备版本、端口速率、帧长、路径和开启的功能，再观察目标负载下的吞吐、时延变化、错误与丢弃。比较模式时，只有设备确实支持切换，才能保持其它条件一致地测试。不同测试工具采用的时延起止点可能不同，报告必须写明口径。

RFC2544提供了网络互连设备基准测试的方法参考，但不是让现场人员在生产网直接灌满流量的指令，也不是工业控制实时性的统一合格证。验收还要回到业务任务：数据是否完整、响应是否满足要求、异常能否定位。保存配置和测试条件，才能把发送时机、校验结果与排队影响解释清楚。

可以分别安排无争用的单入口单出口观察，以及多入口汇聚的共享出口观察。前者帮助了解基础处理，后者帮助揭示排队影响。换用不同帧长后重新记录，而不是把一次空载Ping的往返时间写成交换机每帧转发时间。普通电脑和应用软件也可能引入变化，应说明工具能力及测量范围，不为获得好看的数值删除异常样本。
