工业交换机工程术语怎样理解：从物理链路到IP排障

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

工业交换机接上电、网口亮灯，却仍然无法访问PLC，是现场常见的问题。原因可能是线缆、协商、VLAN、IP网段，也可能是应用服务。理解专业术语的目的不是背缩写，而是知道每个词描述信号经过哪一步，发生故障时应该查什么。本文按“物理链路→以太网帧→IP通信→应用”的顺序建立一张工程地图。

PHY与MAC：一条网线上的信号怎样变成帧

PHY是物理层收发器，负责与电缆或光模块配合，把数字信息转换为适合介质传输的信号，并从收到的信号恢复数据。MAC在这里既指媒体访问控制，也常指接口的链路层地址。交换机依据以太网帧中的地址、VLAN及策略决定出口，而不是依据某根线的颜色决定报文去向。

常见100BASE-TX百兆铜缆链路使用两对线，1000BASE-T千兆铜缆链路使用四对线。二者不能统一描述为“RJ45只用两对”。RJ45是现场对插接接口的常用称呼，不直接保证速率；线对连续性、配对、阻抗和施工质量都影响传输。能够亮灯或降到百兆，不代表线缆满足预定千兆业务。

自动协商是链路双方交换支持能力并确定适用模式的过程；Auto-MDI/MDI-X则涉及发送、接收线对的自动适配，二者不是同一个功能。不要一端强制、一端自动之后只看灯就宣布正常。电口或光口是否支持协商、可选速率和双工模式，要按具体接口及模块手册核对。

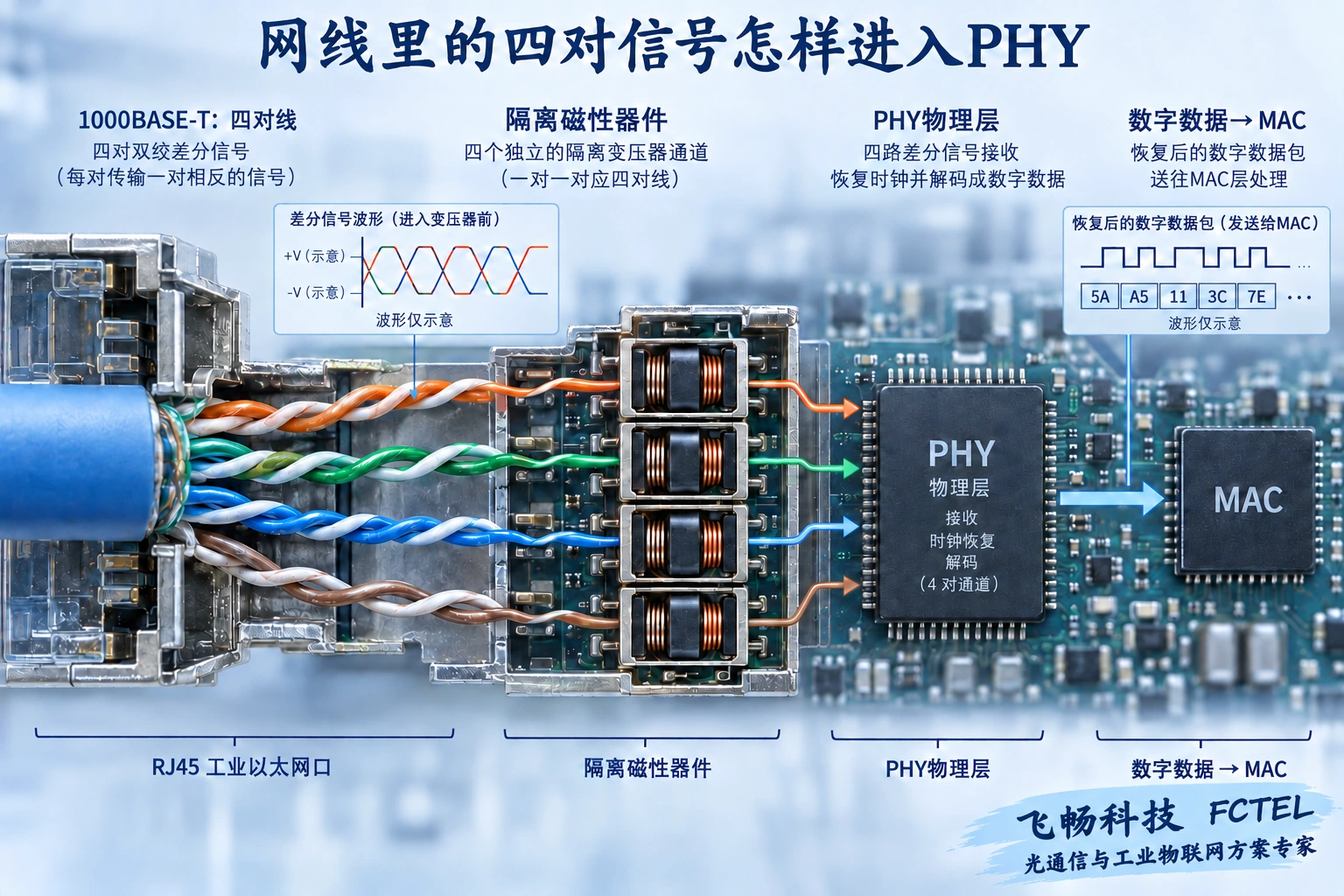

铜缆四对线经过隔离磁性器件进入PHY，再转换为MAC能够处理的数字数据
图1：铜缆收发机制示意。四对线用于说明1000BASE-T，不代表所有以太网接口或现场接线方式。

全双工、碰撞和级联：不要照搬老集线器规则

全双工指链路能够同时收发，半双工则不能按同样方式同时双向发送。经典半双工共享以太网用CSMA/CD协调介质访问并检测碰撞；正常的全双工交换链路不靠这种碰撞机制工作。CSMA/CA常见于无线网络，不能把它写成有线交换机的碰撞检测方法。

旧式中继器网络的“5-4-3”规则，不能直接作为现代全双工交换机级联上限。交换机逐跳处理和排队依然会增加时延，链路、供电或节点故障也会沿实际拓扑影响业务。因此级联不是无限制的延长线，层级、出口带宽、恢复过程及管理可达性都需要验证。环网则必须有适用的防环机制，不能随意把两端再插回去。

光纤尺寸、波长和接口外形是三件事

“62.5/125微米”描述一种多模光纤的纤芯和包层尺寸，不是发光波长。波长常用纳米表示，与激光器、接收器和光纤适配有关。SC、ST、FC或LC表示连接器结构，不能凭连接器名称判断它只支持百兆还是千兆；单模、多模、单纤、双纤也不是同一维度。

选择两端光口时，要同时核对以太网物理标准、速率、波长配对、纤芯类型、接口和允许接收功率范围。双纤通常要求一端发送接另一端接收；单纤双向设备则需要正确的成对规格。光纤不导电，也不等于整台设备不受电源或电磁环境影响。不能直视光口，应按安全规程清洁并使用适合波长的仪表检测。

VLAN、MAC和IP：灯亮后还有两道门

VLAN把二层广播域逻辑分开。接入口的未标记报文如何归属VLAN、上联允许哪些带标记VLAN，都取决于配置；两台设备接在同一交换机上，不保证它们属于同一网络。MAC表记录学到的源地址位置，地址可能由管理员或软件本地设置，出现重复地址仍会引起异常，不能把它当成永远不变的设备身份证。

IP地址与前缀长度共同决定网段。例如192.168.10.20/24和192.168.20.20/24通常属于不同的IPv4子网，跨网段需要适当的三层路径及回程路由。工程配置使用明确的掩码或CIDR前缀，不凭“这是C类地址”猜网段。私有地址可以在内部网络使用和路由，但不能据此假定它可直接在公共互联网到达。

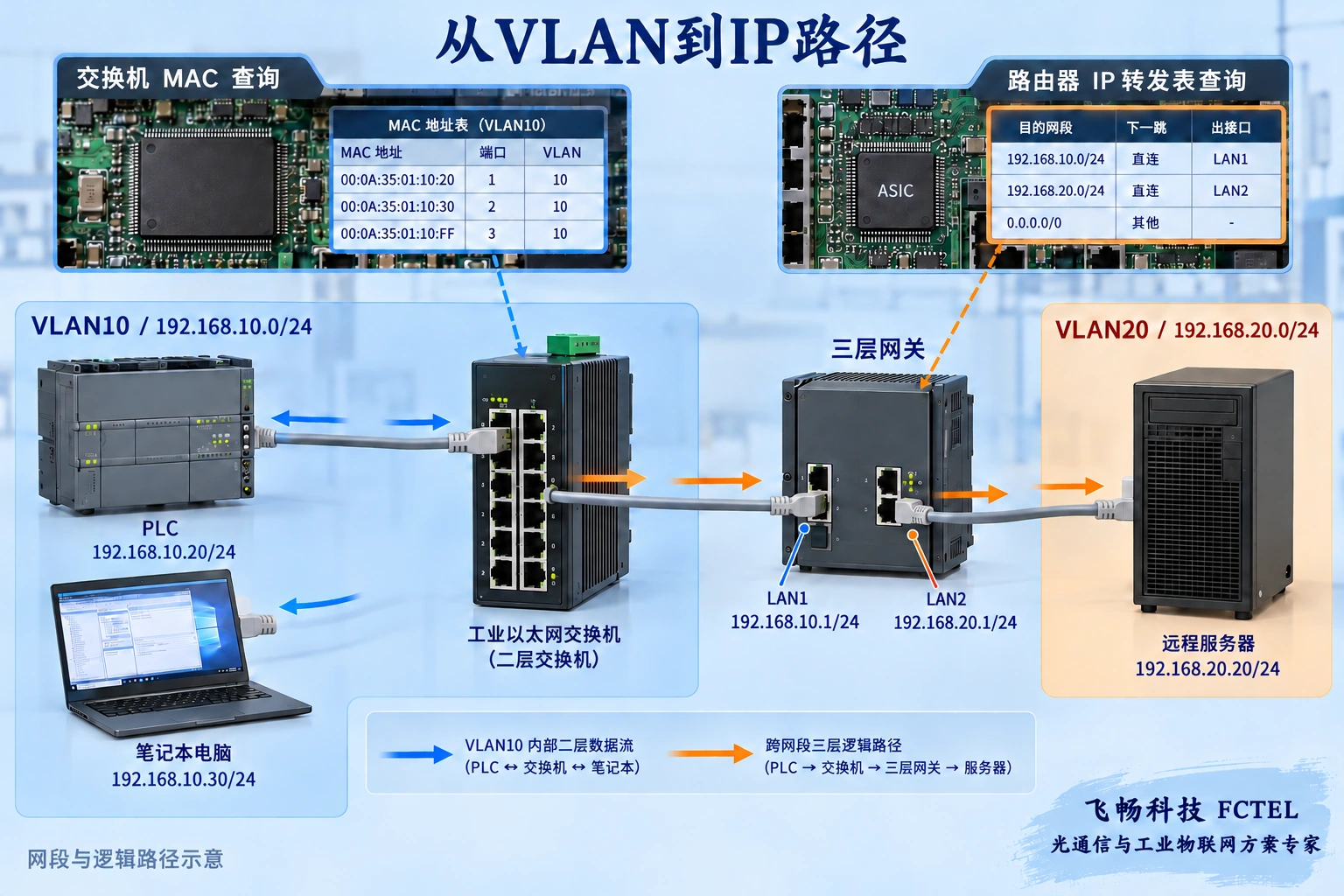

同VLAN内PLC和上位机由交换机转发，跨IP子网业务经三层网关进行下一跳处理
图2：二层域与三层路径示意。蓝色为同域转发，橙色为跨网段逻辑路径，不代表额外的物理光纤。

EMI、ESD和应用协议：不要用一个词替代全部可靠性

EMI指电磁干扰，EMC指电磁兼容，ESD指静电放电。它们与设备遭受机械冲击不是同一概念。“工业级”字样不能替代具体试验条件；屏蔽、接地、电源布置和安装环境还会影响整机效果。检查应由具备资质的人员按手册进行，不把信号地、保护接地和屏蔽连接混为任意可短接的端子。

TCP/IP是通信体系的一部分，不保证PLC应用自动兼容。TCP或UDP端口、应用协议、设备角色、认证和数据格式仍需一致。Ping成功只说明某种网络层探测得到响应，不能证明应用服务正常；Ping失败也可能是策略不响应，并不单独证明链路坏了。要把网络可达性和真实业务读写分别验收。

结合设备功能建立逐层排障记录

飞畅的mini管理型四电两光交换机页面列有电口自适应、光口、VLAN、STP/RSTP及管理功能，适合说明这些术语如何落地：电口先看实际协商，光口核对模块配对，VLAN核对入口与上联，冗余则检查防环状态。不能因为页面有“双电源”就认为任意供电版本都能互换，也不能把网页中的某项传输距离当作所有光口的保证值。

现场先记录型号、固件、端口和供电版本；看链路状态、错误计数，再核对VLAN及MAC学习；随后检查地址、掩码、网关和回程，最后测试应用连接和数据。每次只改变一个可控条件并保留前后结果。涉及断链、环路或设备重启的测试，应安排维护窗口，不在运行中的控制系统上盲目尝试。这样术语就不再是一串名词，而是一套可以重复的检查顺序。

资料与说明

物理层线对及模式参考TI以太网PHY资料，不表示飞畅采用该芯片；地址前缀参考RFC 4632。产品功能依据飞畅四电两光管理型产品页面，按实际订购型号与手册确认。配图为通用机制示意，非实物或实测证明。
