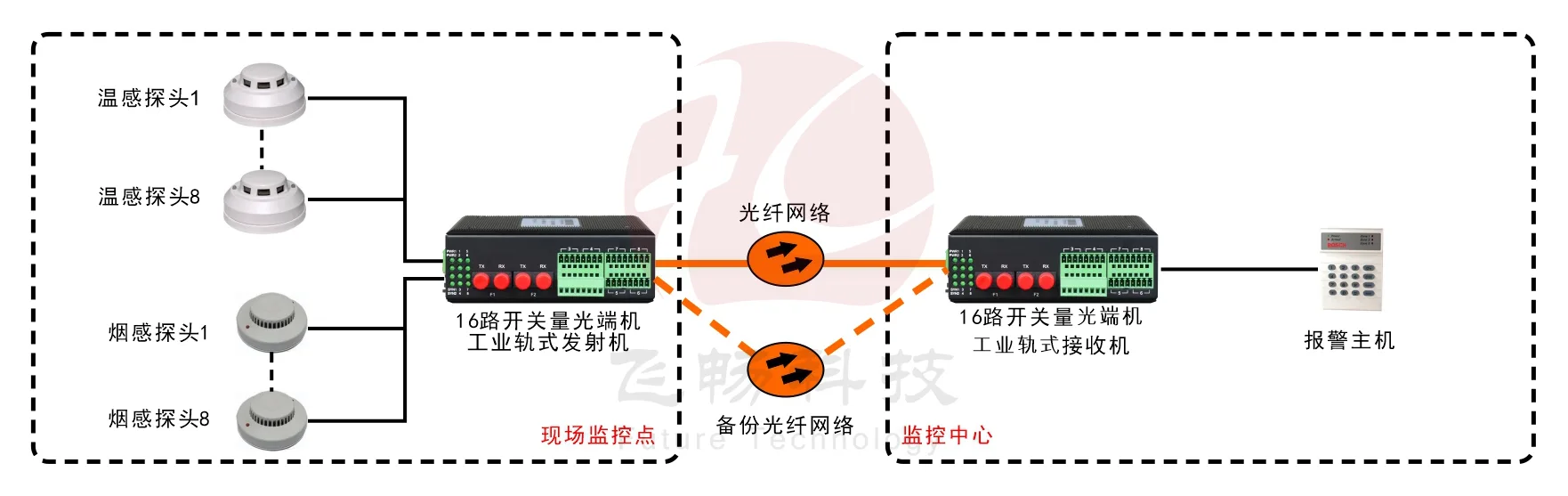

工厂开关状态与报警信号远传
输入与输出端按同号通道配套，适用于按钮、门磁、状态监测与远端声光报警。负载按所选输出器件及额定能力接入，必要时使用中间继电器。光纤负责传输信号，两端设备分别供电。
工业导轨式16路开关量光端机（1+1光备份）
型号：FCT-1500-K16
开关量远传，双光路冗余保护
将现场开／闭状态通过光纤传至远端。16路输入端与16路输出端配对，或采用每端8入8出的双向配置；F1主用、F2备份。
- 传输配置
- K16＋J16：16路单向；K8J8配对：双向8路
- 主备切换
- 小于1ms；主光路恢复后切回主用
- 工业安装
- IP40铝合金；133×110×50mm；导轨／壁挂

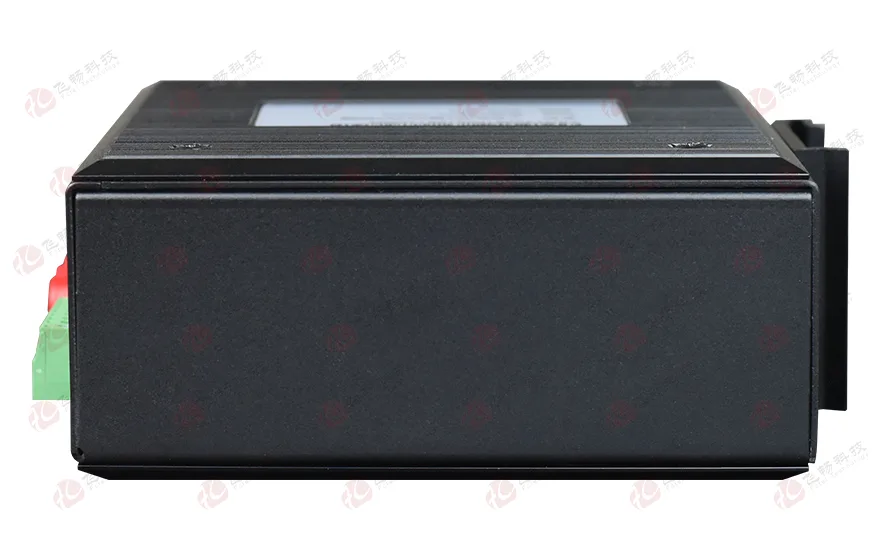

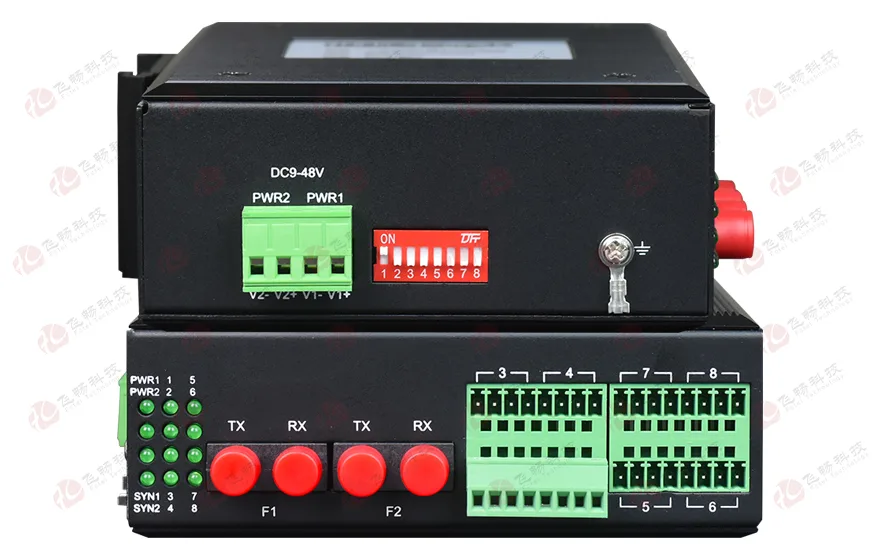

产品实物 · 4个视角进入图片区域后，每8秒展示下一个视角。
01 / 04

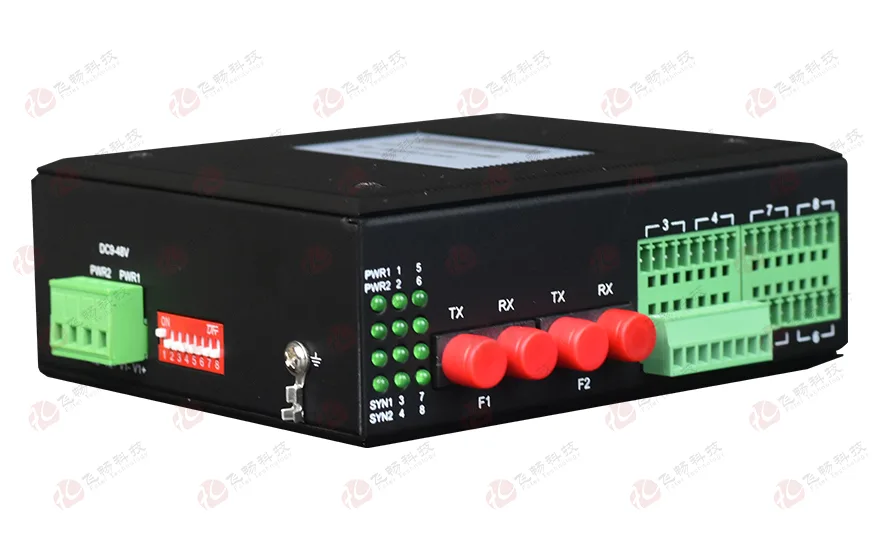

实物斜视 · 点击主图在本页放大
产品概览
产品介绍
- 将现场开关量状态通过光纤远传，适用于工业、过程及交通控制，适用于银行、电力等对电磁干扰有要求的系统。
- 两条独立光纤分别承担主用和备份传输，主光纤断纤时转至备份，主光纤恢复后返回主用。
- 光纤传输降低电磁、地环干扰及雷电损坏风险，提高通信可靠性、安全性和保密性；采用铝合金无风扇机身。
核心特性
- 光路备份：双FC单纤光口，1+1光备份。
- 快速切换：主备切换＜1ms，保持开关状态。
- 输入滤波：滤除干扰脉冲，稳定开关量输出。
- 断纤设置：逐路设置未通光时常开／常闭状态。
- 接口防雷：电源、开关量接口均为6kV。
- 可靠供电：双路直流输入，过载及反接保护。
接口安装
接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

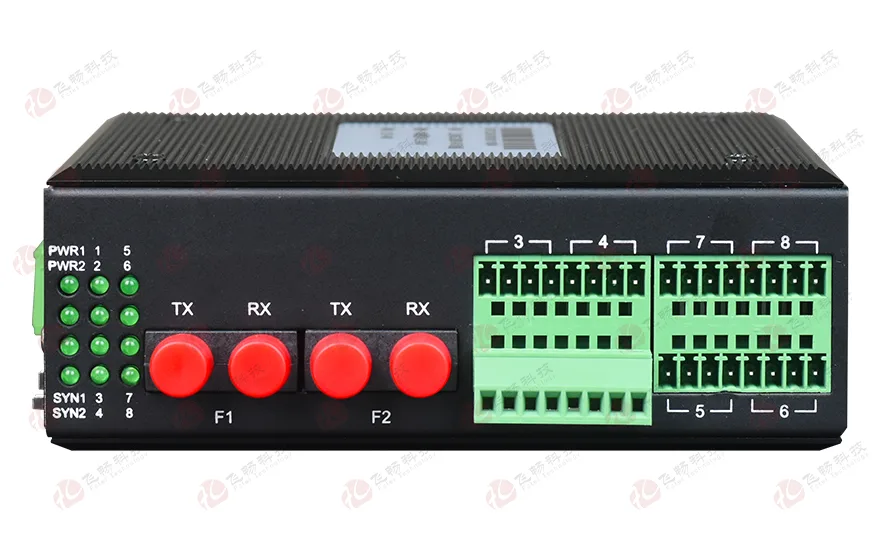

正面 · FC单纤版本 · 点击主图在本页放大
01接线与状态核对＋ 展开− 收起
端子丝印为共用外壳标识；16路开关量的具体接线与通道对应按所配输入／输出版本接线定义。USB为外壳标记，不作为本机通信能力承诺。

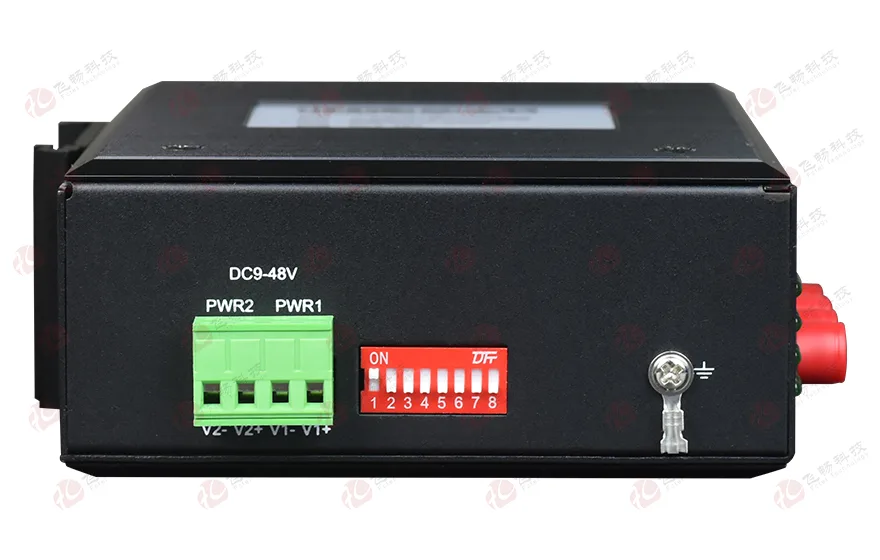

PWR1／PWR2按V1−、V1+、V2−、V2+丝印接线，仅支持直流。拨码用于失联保护设置，逐路状态按配套接线定义核对。
02尺寸与安装空间＋ 展开− 收起
技术参数
01开关量接口与状态控制＋ 展开− 收起
| 项目 | 技术指标 |
|---|---|
| 通道 / 方向 | 支持1～16路单向或8路双向传输；本规格书列示K16输入端、J16输出端及每端8入8出的K8J8双向配置。 |
| 信号类型 | 支持干接点与湿接点；输入开／闭状态自动检测，输出随对应输入状态还原。 |
| 输入滤波 | 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端稳定输出开关量信号。 |
| 状态指示 | 每一路均设开／闭状态指示灯；光路及PWR1／PWR2电源状态可见。 |
| 开机 / 未通光 | 开机或光纤未接入时，开关状态保持稳定，不出现乱动作。 |
| 断纤输出设置 | 可对每路开关量分别设置光纤未接通时的常开与常闭状态。 |
| 信号继电器输出 | 干接点；额定30 VDC / 0.5 A；响应时间<1.2 ms；输出器件无浪涌保护。 |
| 光MOS继电器输出 | 干接点输出，最大内阻25 Ω；额定245 VDC / 0.12 A；响应时间<0.6 ms；TVS＋固体放电管防护。 |
| 脉冲量 / 湿接点 | 光MOS输出0～VCC；VCC为本机供电电源电压。最大开关频率50 Hz。 |
两种输出器件分别按对应配置选用，不能将光MOS额定能力用于信号继电器；具体针脚与通道对应按配套接线定义。
02光路与光学参数＋ 展开− 收起
| 项目 | 规格与功能 |
|---|---|
| 接口 / 拓扑 | 2个FC单纤光口；点对点连接；F1主用、F2备份，实现1+1光纤备份。 |
| 主备切换 | 主光纤断纤时转至备用光纤，主光纤正常后切回主用；主备切换时间<1 ms，切换时不影响正在传输的开关量状态。 |
| 光学项目 | 多模配置 | 单模配置 |
|---|---|---|
| 光纤规格 | 50/125 μm或62.5/125 μm | 8/125 μm或9/125 μm |
| 传输距离 | 2 km | 20 km；更长距离定制 |
| 光纤衰减 | 3 dB/km | 0.35 dB/km |
| 工作波长 | 850 nm | 1310 nm；超长距离选1550 nm |
| 发射功率 | −12 dBm（Min）～−9 dBm（Max） | −9 dBm（Min）～−5 dBm（Max） |
| 接收灵敏度 | −28 dBm（Min） | −27 dBm（Min） |
| 链路预算 | 16 dB | 18 dB |
以上为对应光学配置指标；单纤两端收发波长须按配套光器件匹配，主备两条光路分别配套。更长距离、波长组合及纤型在订货时注明。
03防雷与浪涌保护＋ 展开− 收起
| 接口或项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| 开关量接口 | 差模6 kV；共模6 kV | 降低雷击感应及开关操作瞬态过电压对信号接口的影响。 |
| 电源接口 | 差模6 kV；共模6 kV | 电源防雷与浪涌保护；另具内部隔离、过载及反接保护。 |
| 防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验；开路电压波形：10/700 μs；试验源阻抗：40 Ω。 | ||
04电气、结构与环境＋ 展开− 收起
| 项目 | 技术指标 |
|---|---|
| 供电 / 功耗 | 冗余双路DC 9～70 V输入，仅支持直流；功耗≤5 W。 |
| 电源端子 | 4芯、5.08 mm间距插入式端子；PWR1／PWR2两组，按V1−、V1+、V2−、V2+丝印接线。 |
| 电磁兼容性 | 符合工业四级电磁兼容性要求。 |
| 外壳 / 散热 | IP40铝合金外壳；无风扇高效散热，降低修复时间。 |

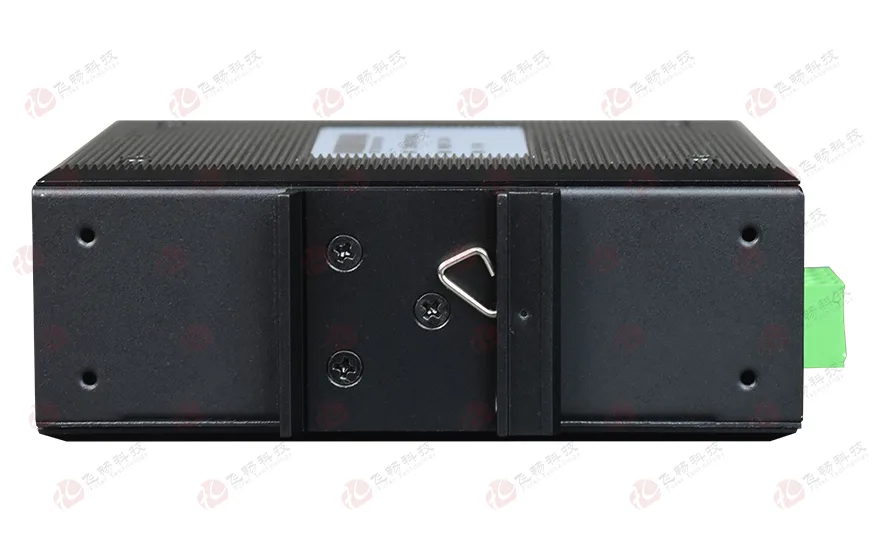

| 安装 / 尺寸 / 重量 | 导轨或壁挂安装；133×110×50 mm；0.7 kg。 |
| 环境条件 | 工作温度−40～+85 ℃（工业级）；储存温度−40～+85 ℃；工作湿度0%～95%，无凝结。 |
| 可靠性 / 质保 | MTBF>500000 h；所有型号100%烤机测试；保修期5年。 |
应用场景
配置选型
以下三种配置均采用2个FC单纤光口、1+1光备份和冗余双电源。型号按单台列明，订货时核对两端数量及光器件配套。
01型号定义与配对规则＋ 展开− 收起
| NO | 名称 | 定义 |
|---|---|---|
| 1 | FCT- | 本系列产品型号前缀。 |
| 2 | 1500- | 产品系列代码。 |
| 3 | K16 | K为开关量输入，后接数量；K16表示16路开关量输入。 |
| 4 | J16 | J为开关量继电器输出，J16表示16路输出；与K16输入端按同号通道成对使用。 |
| 5 | K8J8 | 每端8路开关量输入＋8路开关量输出，配对实现双向8路传输。 |
| 完整型号 | 配置说明 |
|---|---|
| FCT-1500-K16 | 16路输入端；配FCT-1500-J16，组成16路单向开关量传输。 |
| FCT-1500-J16 | 16路继电器输出端；配FCT-1500-K16，按通道对应使用。 |
| FCT-1500-K8J8 | 每端8路输入＋8路输出；两台配对，实现双向8路传输。 |
资料与问答
下载 FCT-1500-K16 规格书 PDF · V1.1
01问16路单向和8路双向如何选？＋ 展开− 收起
答
16路单向由一台FCT-1500-K16输入端和一台FCT-1500-J16输出端配对；双向8路用两台FCT-1500-K8J8，每台8路输入＋8路输出。
02问两个FC光口怎样连接？＋ 展开− 收起
答
F1主用、F2备份，两端编号对应，每个光口各接一根光纤；主备两条光路分别配套，单纤两端收发波长须匹配。
03问主光纤断开和恢复时会发生什么？＋ 展开− 收起
答
断纤时转至备份光纤，主光纤恢复后切回主用；主备切换时间小于1ms，切换不影响正在传输的开关量状态。
04问信号继电器与光MOS输出可以混用额定值吗？＋ 展开− 收起
答
不能。信号继电器为30VDC／0.5A、响应小于1.2ms，输出器件无浪涌保护；光MOS干接点额定245VDC／0.12A、最大内阻25Ω、响应小于0.6ms，带TVS＋固体放电管防护。按订单器件选配与负载核对。
05问支持交流供电吗？＋ 展开− 收起
答
本版本仅支持冗余双路DC9～70V直流输入，功耗不大于5W。PWR1／PWR2按机壳丝印及交付接线定义接入。
06问断纤时输出状态能设置吗？＋ 展开− 收起
答
可对每路开关量分别设置光纤未接通时的常开／常闭状态。开机或未接入光纤时状态保持稳定，具体设置按配套版本说明。
