会议显示与数字标牌的点对点延伸

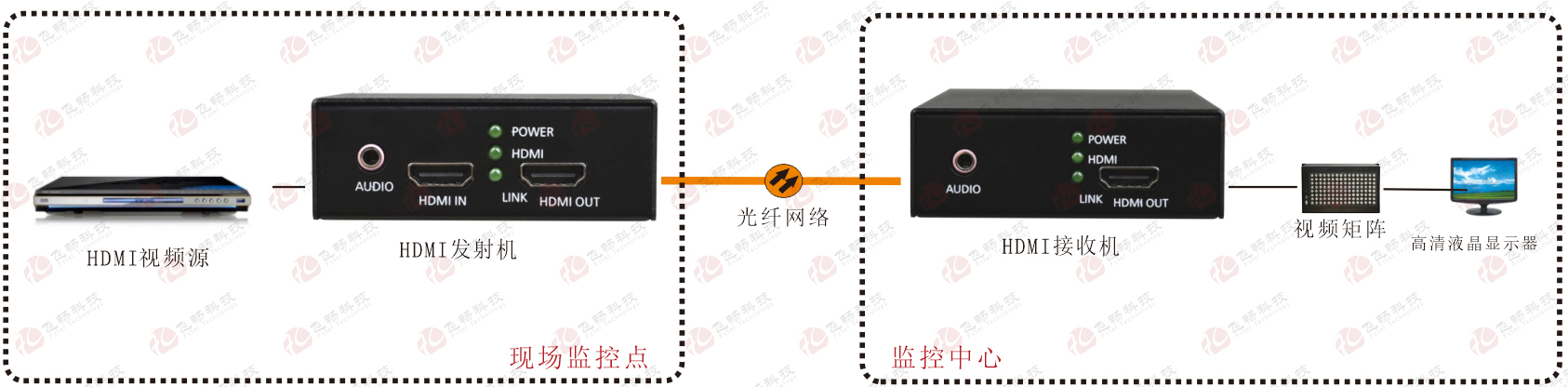

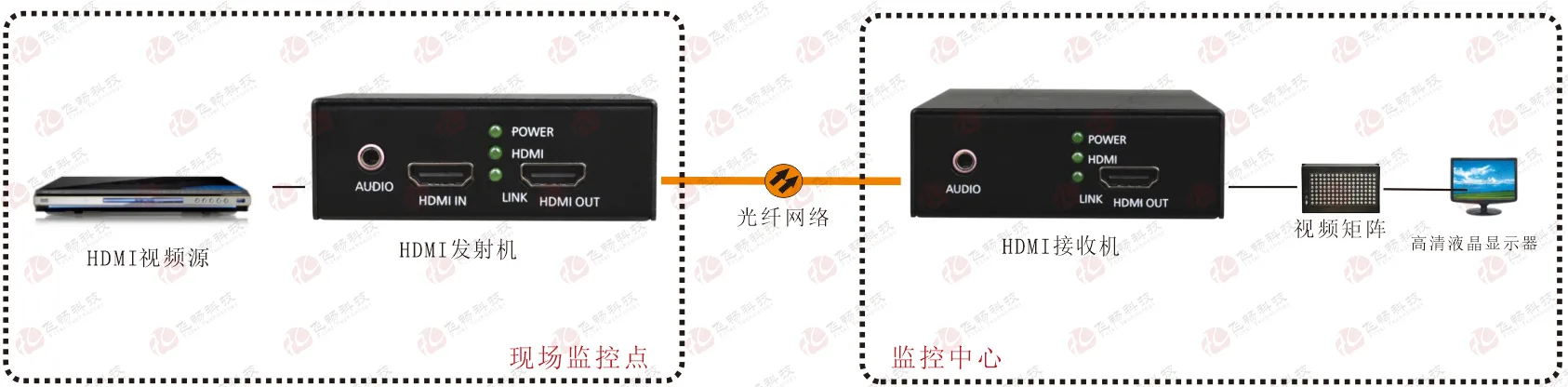

发射端接信号源，接收端接显示设备；图示为单模单纤配置，两端分别以DC 5V供电。
光纤从顶部SFP模块接入，HDMI从底部端口接入；图中支架仅为展示接线方向。
口红型1路4K HDMI光端机
型号：FCM-1100-H1-4k
一对收发端，延伸4K HDMI视频与内嵌音频
发射端 -T 连接信号源，接收端 -R 连接显示设备；采用视频编解码进行点对点光纤延伸，最高4K60、4:4:4。
两端分别供电。无独立音频加/解嵌及串口接口；光模块、纤数与波长须成对匹配。
- 光纤接口
- 每台1个SFP插槽，LC接口；单/双纤、单/多模选配
- 供电功耗
- 每台DC 5V，功耗<6 W
- 外形安装
- 80×24×20 mm；壁挂或35 mm导轨，安装件按订单
产品实物与配置 · 6个视角进入图片区域后，每8秒切换，可随时暂停。
01 / 06

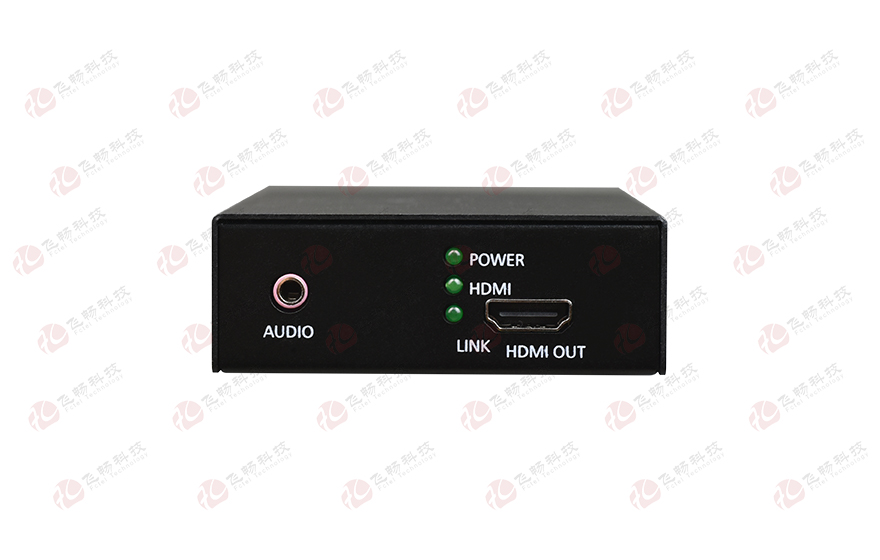

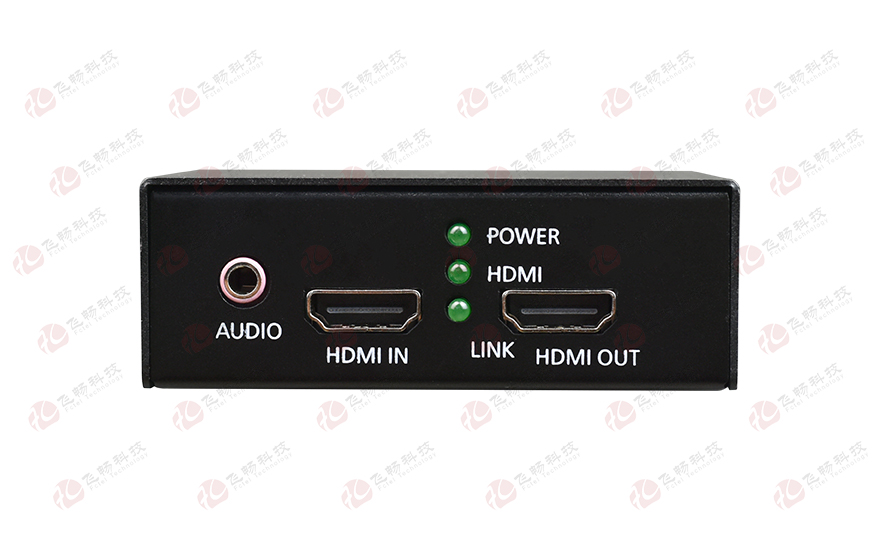

机身正面 · 点击主图在本页放大
产品概览
产品介绍
- 以一台发射端和一台接收端，将1路HDMI视频及内嵌音频延伸至远端显示设备。
- 适用于会议显示、数字标牌等点对点光纤布线，光模块按纤型及距离选配。
- 80×24×20 mm紧凑机身，可配壁挂或35 mm导轨安装件，便于有限空间部署。
核心特性
- 清晰显示4K60 4:4:4，HDMI接口18 Gbps。
- 音画同传支持内嵌LPCM及压缩音频。
- 显示匹配EDID管理、HDCP及HDR支持。
- 信号均衡HDMI接收端支持自适应均衡。
- 便于巡检VOK/FIB/PWR LED状态指示。
- 光路可选单/双纤、单/多模，按模块选距。
- 低功耗每台<6 W，Type-C接口DC 5V供电。
接口与安装指示图
接口与安装 · 2个视角进入图片区域后，每8秒切换，可随时暂停。
01 / 02
顶部光口、供电与底部HDMI · 点击主图在本页放大
接口位置以实物端面为准，正面图形为丝印指示。-T 的HDMI为输入，-R 为输出；顶部接光模块与DC 5V电源，底部接HDMI。
01外形尺寸与安装空间＋展开−收起
单位mm；机身80×24×20。导轨安装含扣总高86、总深30；顶部与底部预留插拔和线缆弯曲空间。
技术参数
视频、音频与显示
| 项目 | 规格 |
|---|---|
| HDMI 接口 | 每台1个HDMI-A母座；-T输入、-R输出。HDMI 2.0b，兼容1.4b；本地18 Gbps；接收端支持自适应均衡。 |
| 视频与传输 | 最高4K@60 Hz，4:4:4；采用视频编解码进行光纤延伸。光纤链路速率最高10 Gbps。 |
| 内容保护与显示 | HDCP 1.4 / 2.2 / 2.3；支持HDR及静态/动态元数据；支持EDID信息管理与传递。 |
| 音频 | 支持HDMI内嵌LPCM及压缩音频随视频传输，格式由两端协商；无独立音频加/解嵌及串口接口。 |
| 状态指示 | VOK、FIB、PWR LED状态指示，位置及丝印见接口图。 |
光纤、供电与安装
| 项目 | 规格 |
|---|---|
| 光纤接口 | 每台1个SFP光模块插槽，LC接口；单纤/双纤、单模/多模按模块选配。 |
| 传输距离 / 波长 | 多模参考300 m，850/1310 nm；单模参考10～80 km，1310/1550 nm。距离及波长以所配模块和光纤为准。 |
| 供电 / 功耗 | Type-C接口，DC 5V；整机功耗<6 W。两端分别供电。 |
| 环境 | 普通型工作-10～+55 ℃；工业级选配-40～+85 ℃。存储-40～+90 ℃；0%～95% RH，无凝结。 |
| 结构 / 可靠性 | 机身80×24×20 mm；壁挂或35 mm导轨安装，安装件按订单。MTBF＞100000 h。 |
4K、高色度及HDR实际显示格式受信号源、显示端、色深和线缆条件约束；光模块、纤数及波长须成对匹配。
应用场景
配置选型
发射机与接收机配对使用；光模块与温度版本按订单配置，不擅自增加型号后缀。
订货型号：FCM-1100-H1-4k-T + FCM-1100-H1-4k-R
LC接口；距离、波长、两端数量及附件按订单确认。
带此配置咨询01型号与订货定义＋展开−收起
| NO | 名称 | 定义 |
|---|---|---|
| 1 | FCM- | 本系列产品型号前缀。 |
| 2 | 1100- | 产品系列代码。 |
| 3 | H1- | 1路HDMI视频通道。 |
| 4 | 4k | 4K视频规格，最高支持4K60、4:4:4。 |
| 5 | -T / -R | -T代表发射机，-R代表接收机；发射机与接收机配对使用。 |
| 6 | 光模块配置 | LC接口；订货时注明单/双纤、单/多模、传输距离及波长，两端光模块须匹配。 |
| 7 | 供电与安装 | 两端Type-C接口DC 5V；温度版本、壁挂或导轨安装件及附件按订单清单。 |
02完整订货型号＋展开−收起
| 完整型号 | 配置说明 |
|---|---|
| FCM-1100-H1-4k-T | 1路4K HDMI发射机；1个HDMI输入、1个SFP光口；Type-C DC 5V。 |
| FCM-1100-H1-4k-R | 1路4K HDMI接收机；1个HDMI输出、1个SFP光口；Type-C DC 5V。 |
资料与问答
下载产品规格书 PDF选型常见问题
01问这是非压缩4K光端机吗？＋展开−收起
答
本产品采用视频编解码进行光纤延伸。HDMI本地接口18 Gbps，光纤链路最高10 Gbps，不能把两个接口速率混为一谈。
02问发射端和接收端怎样连接？＋展开−收起
答
-T的HDMI输入接信号源，-R的HDMI输出接显示设备；两端光模块、光纤、纤数与波长须匹配，两端分别以Type-C DC 5V供电。
03问是否支持独立音频、串口或USB扩展？＋展开−收起
答
支持HDMI内嵌LPCM及压缩音频随视频传输；无独立音频加/解嵌及串口接口。Type-C接口用于DC 5V供电，不作为USB扩展接口。
04问光纤能传多远？＋展开−收起
答
多模参考300 m，850/1310 nm；单模参考10～80 km，1310/1550 nm。实际距离及波长由所配模块和光纤决定。
05问所有系统都能显示4K60 4:4:4和HDR吗？＋展开−收起
答
产品最高支持4K60、4:4:4；实际显示格式受信号源、显示端、色深及线缆条件约束。支持EDID管理和HDCP1.4/2.2/2.3，使用前仍须联调。
参数依据FCM-1100-H1-4k V1.5产品规格书；光模块、电源、HDMI线、光纤跳线及安装附件按订单清单确认。
规格书版本：V1.5；修订日期：2026-11-03。
