实物斜视 · 点击主图在本页放大
采集、通信与供电 · 点击主图在本页放大

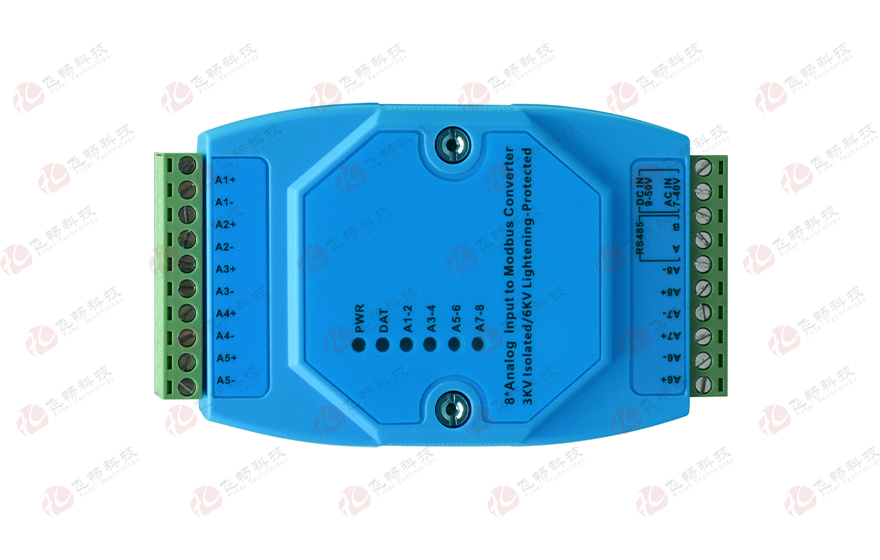

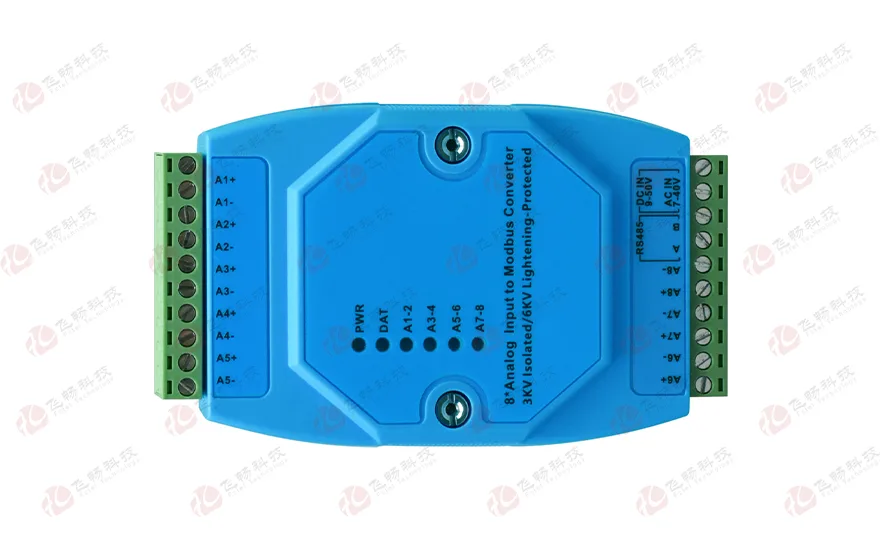

上端10芯接A1–A5;下端前6芯接A6–A8,第7、8芯接RS-485 A/B,最后2芯接直流电源。按本机标记接线,并以V1.1规格书的DC 9–50 V和2.5 kV隔离指标为准。

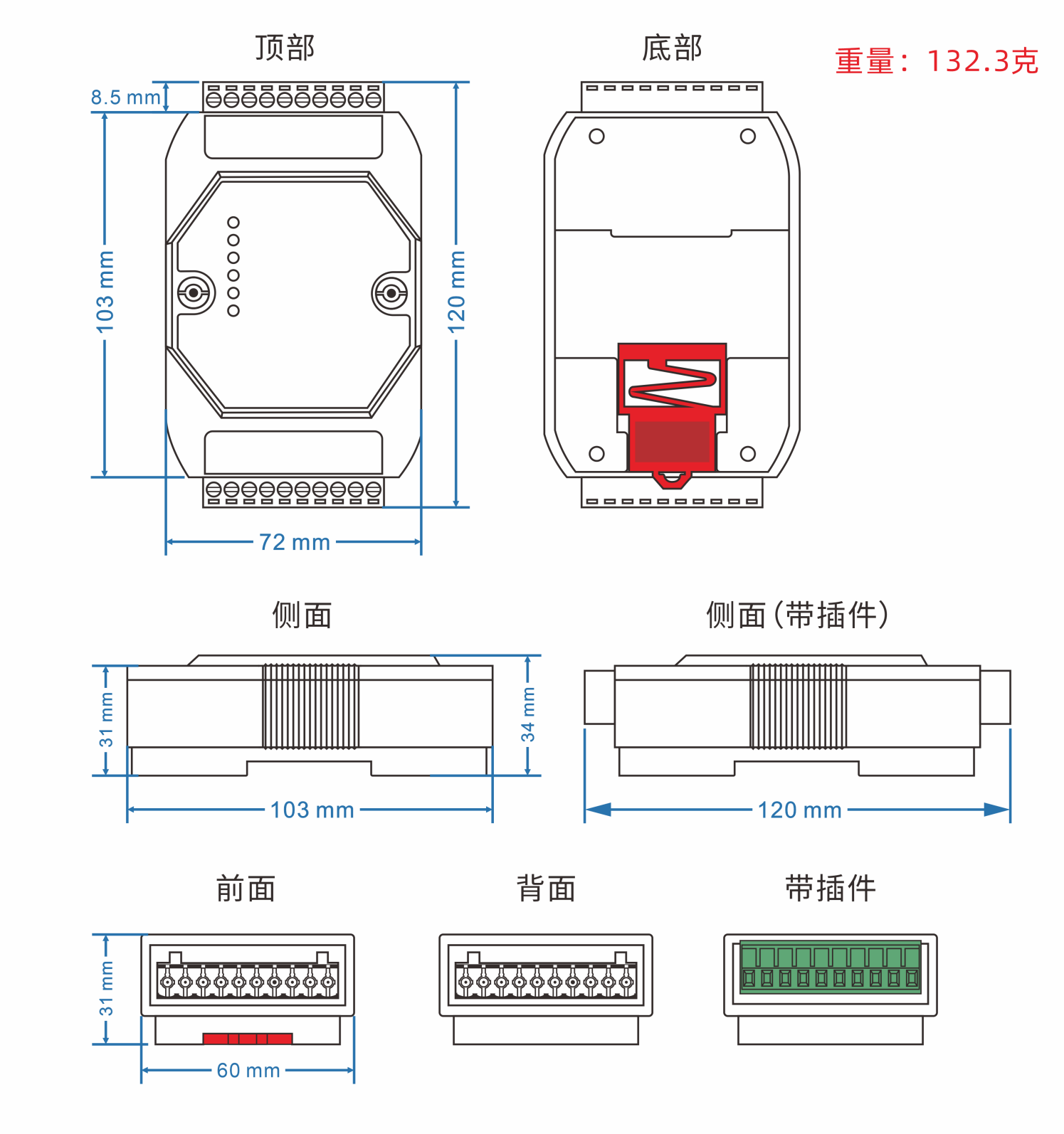

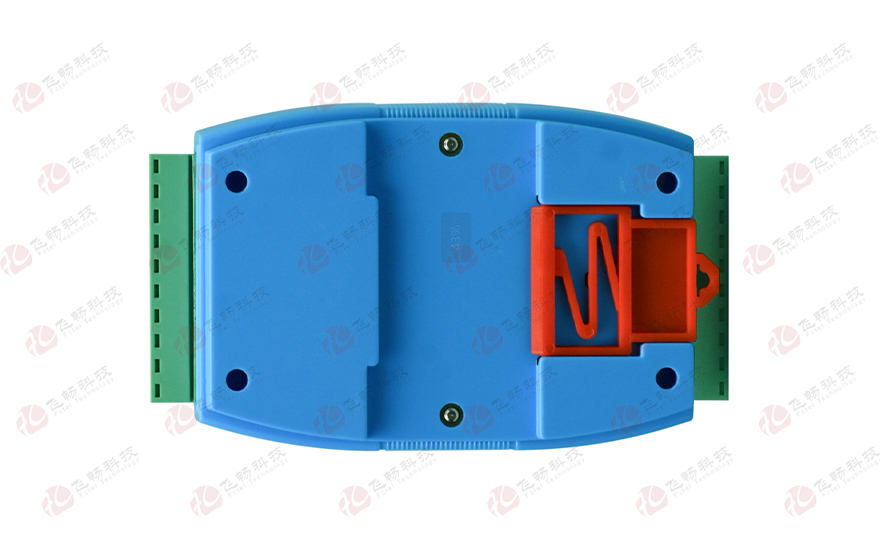

机身长103 mm,含端子长120 mm,最宽72 mm、最高34 mm;端面60 × 31 mm。支持标准35 mm导轨或螺钉安装。
| 项目 | 技术规格 |
|---|---|
| 输入通道 | 8路模拟电流输入;每通道以“+ / −”端子接入。 |
| 输入量程 | 0–20 mA,包含4–20 mA;量程按所配传感器与软件设置匹配。 |
| 分辨率与精度 | 12位;0.2%(2‰,常温)。 |
| 采样与延迟 | 采样速率20 k次/秒;本地采集时间延迟<0.1 ms。 |
| 输入电阻 | 125 Ω。 |
| 传感器 | 支持2线、3线、4线传感器;配套供电与信号回路按传感器要求接线。 |
| 指示与调试 | 电源及通信指示、模拟量输入指示;PC端可选择AI1–AI8进行监测。 |
20 k次/秒和<0.1 ms为采集侧指标。Modbus刷新速度取决于波特率、报文长度和主站轮询设置。
| 项目 | 技术规格 |
|---|---|
| 接口与标准 | 1路隔离RS-485,两线制A(TX+)、B(TX−);EIA/TIA-485,ISO/IEC 8284。 |
| 连接端子 | 5.08 mm间距螺钉式端子;按本机实物A、B标识接线。 |
| 通信协议 | Modbus RTU;主站读取模拟量采集值,配置、查询设备参数。 |
| 波特率 | 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps;默认9600 bps。 |
| 串口格式 | 默认8数据位、无校验、1停止位;可设7/8/9数据位,无/偶/奇校验,1/2/1.5停止位。 |
| 地址与保存 | 从机地址可设;默认地址1;通信参数修改后掉电保存。 |
| 项目 | 指标 / 条件 | 功能说明 |
|---|---|---|
| 电源输入 | DC 9–50 V | 功耗<1 W;2芯5.08 mm间距电源端子,支持过载及反接保护。 |
| RS-485防雷 | 开路峰值6 kV | 三级防雷与浪涌保护,降低雷击感应及开关操作瞬态过电压经线路传入的风险。 |
| 电源防雷 | 开路峰值6 kV | 电源接口防雷与浪涌防护。 |
| 通信隔离 | 2.5 kV光电隔离 | 模拟量信号采集与RS-485通信电气隔离,降低串模、共模及地电位差干扰。 |
| 独立隔离地 | RS-485独立屏蔽线地 | RS-485地与隔离侧电气域2.5 kV隔离,降低地电位差干扰,限制串口故障向隔离侧波及。 |
| 误接故障保护 | 串口误接AC 220 V / AC 380 V | 不会烧毁隔离侧其他串口设备;为故障隔离保护能力,非正常工作输入电压,不代表误接端口自身无损。 |
| 串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5);开路电压波形:10/700 μs;试验源阻抗:40 Ω。 | 串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5);开路电压波形:10/700 μs;试验源阻抗:40 Ω。 | 串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5);开路电压波形:10/700 μs;试验源阻抗:40 Ω。 |
串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5);开路电压波形10/700 μs,试验源阻抗40 Ω。
| 项目 | 技术规格 |
|---|---|
| 安装与散热 | 标准C45(35 mm)通用导轨安装或螺钉安装;无风扇散热。 |
| 工作 / 储存 | −40 ℃至+85 ℃;工作湿度0%–95% RH,无凝结。 |
| 可靠性 | 双重看门狗;100%烤机测试;MTBF >100,000小时;符合工业四级电磁兼容性要求。 |
| 重量 | 约0.133 kg/台;尺寸图标注132.3 g。 |

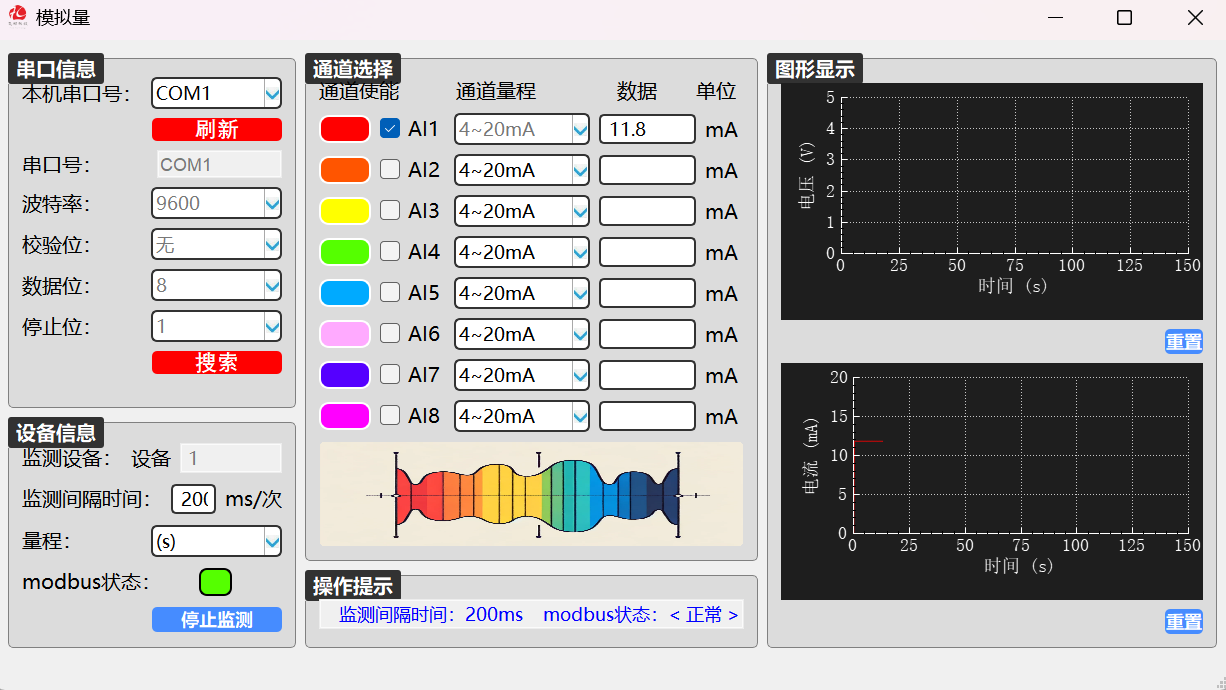

| 功能 | 配置与使用说明 |
|---|---|
| 串口连接 | 选择本机COM口,设置波特率、校验位、数据位和停止位,搜索已接入设备。 |
| 采集监测 | 选择AI1–AI8通道;设置对应电流量程,读取采集数值,观察时间趋势和Modbus通信状态。 |
| 监测设置 | 可设置监测间隔、开始 / 停止监测及重置图形;软件显示的轮询间隔不等同于采集侧采样周期。 |
| 参数配置 | 支持Modbus地址、波特率、数据格式查询和修改;支持恢复默认参数及掉电保存。 |
| 恢复出厂 | 上电时按住复位按钮,恢复Modbus出厂配置;恢复后按默认通信参数重新连接。 |
| 数据读取 | 采集数据为12位数值,范围0–4095;0–20 mA电流换算:I(mA)=数值÷4096×20。 |
| 标准功能 | 采集值使用04功能码读取;配置参数通过03功能码查询。寄存器及写入方式按本机配套软件 / 通信表使用。 |

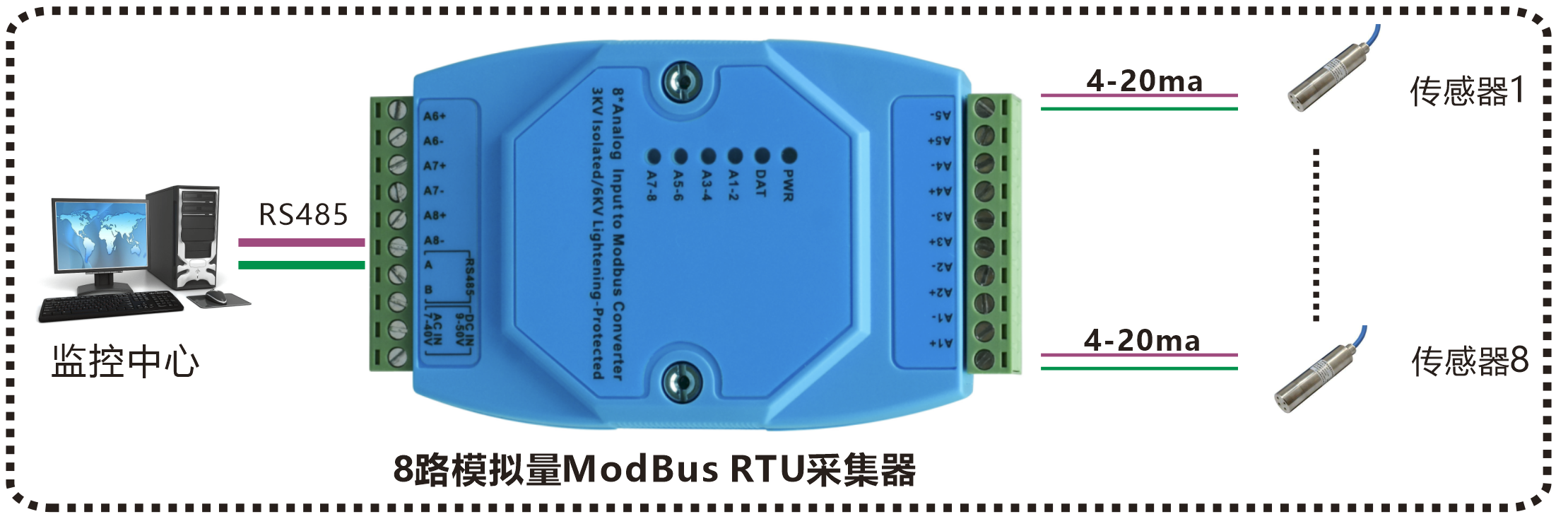

每路传感器的信号正、负端成对接An+、An−。DC 24 V分别送至传感器与采集器,采集器RS-485按A对A、B对B接主站。
请注明电流量程、传感器线制、通信参数、数量及安装配件。外部传感器和供电按项目配置。
| FCT- | 1220- | D1 | A8 |
|---|---|---|---|
| 飞畅采集通信设备 | 本款导轨系列 | 1路RS-485 | 8路电流输入 |
| NO | 代码 / 名称 | 定义 |
|---|---|---|
| 1 | FC / T | 飞畅品牌及采集通信设备类型前缀。 |
| 2 | 1220 | 本款工业轨式模拟量Modbus RTU采集器系列。 |
| 3 | D1 | 1路隔离RS-485 Modbus RTU通信接口。 |
| 4 | A8 | 8路模拟电流输入,量程0–20 mA(含4–20 mA)。 |
| 完整订货型号 | 配置说明 |
|---|---|
| FCT-1220-D1A8 | 8路电流输入+1路隔离RS-485;Modbus RTU;DC 9–50 V;导轨或螺钉安装。 |
可接8路0–20 mA电流信号,包括4–20 mA。按传感器和软件设置匹配量程。
都支持。按传感器要求布置供电与电流回路,每路信号接对应的An+、An−。应用图展示四线制示例。
RS-485按A/B标记接线。默认9600 bps、8数据位、无校验、1停止位、从机地址1。
采集值用04功能码读取。0–20 mA模式下,12位数值范围0–4095,电流(mA)= 数值÷4096×20。配置参数通过03查询,寄存器及写入方式以本机配套资料为准。
这是采集侧采样速率。主站实际刷新速度还受波特率、报文长度和轮询设置影响。
按V1.1规格书使用DC 9–50 V,功耗<1 W。图中DC 24 V是应用示例。
支持35 mm导轨或螺钉安装。上电时按住复位按钮可恢复Modbus出厂配置,再按默认参数重新连接。
