口红型工业RS-485／RS-232串口服务器
型号：FCT-1100-F1D1／FCT-1100-F1R1
固定串口制式，标准PD取电可选
按终端电气接口选择RS-485或RS-232硬件版本。支持端子供电，需通过网线为服务器取电时可订购-PD版本。
- 固定制式
- D1与R1为不同硬件版本，每台1路串口，不混接两种电平
- 速率边界
- D1：300～921600bps；R1：300～256000bps
- 供电安装
- DC9～50V或选配-PD；24×80×20mm；68.9g

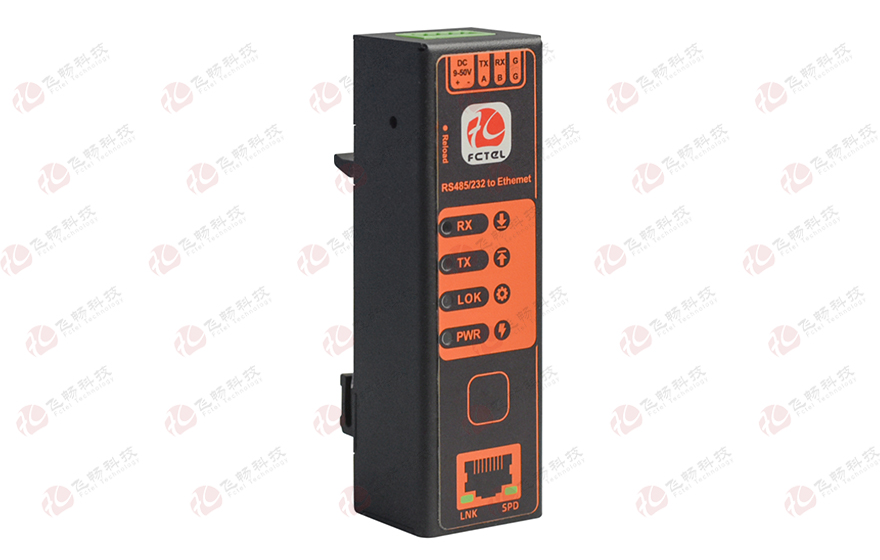

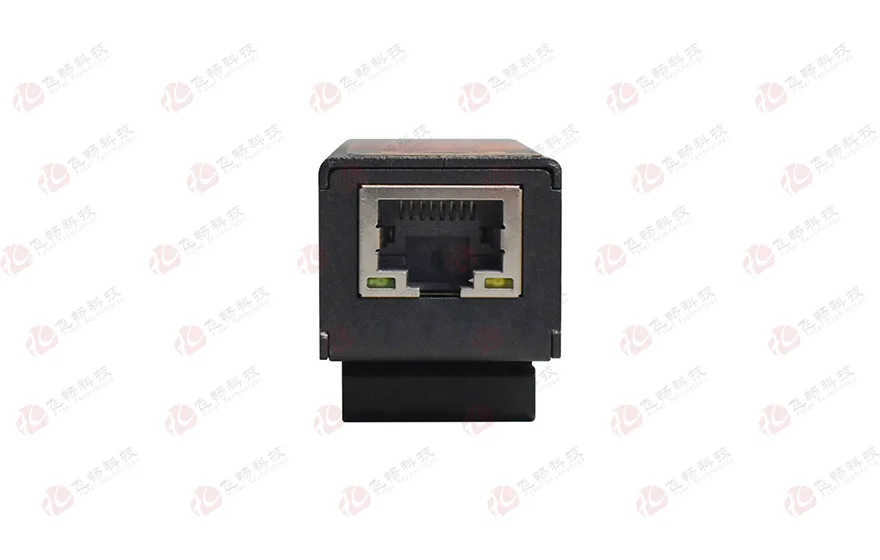

产品实物 · 5个视角进入图片区域后，每8秒展示下一个视角。
01 / 05

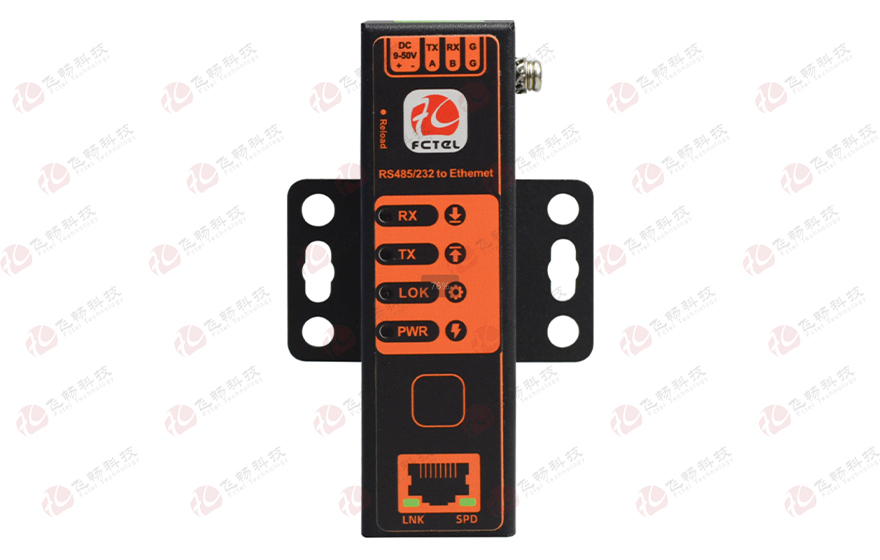

正面状态 · 点击主图在本页放大
产品概览
产品介绍
- 将仪表、PLC 等串口设备接入以太网；支持 Modbus RTU 转 TCP、MQTT 透传和 Modbus 转 JSON 数据包。
- D1 为 1 路 RS-485，R1 为 1 路 RS-232；两种硬件版本按终端接口选型，便于现场设备联网。
- 24 × 80 × 20 mm 钢壳机身，支持导轨或壁挂；可选标准 PD，通过网线为服务器取电，减少电源布线。
核心特性
- 接口防雷：电源及 RS-232 / RS-485：6 kV
- 沿用软件：虚拟串口 / Socket，减少软件改造
- 平台接入：MQTT 透传 / Modbus 转 JSON
- 参数适配：支持自定义波特率，匹配现场终端
- 远程维护：跨路由、断网重连、远程升级
- 多端访问：最多 4 路 TCP / UDP 会话
- 省位省线：细长钢壳；标准 PD 取电选配
接口安装
接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

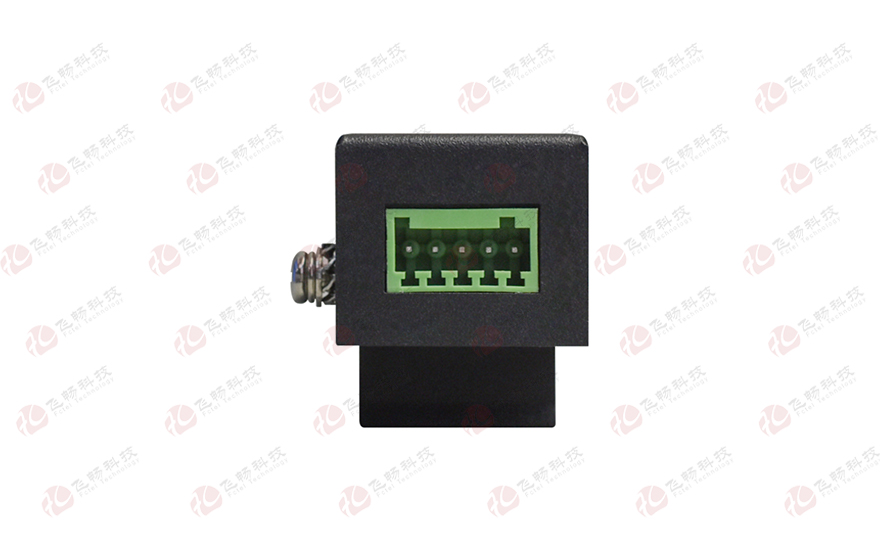

正面 · 状态与端子 · 点击主图在本页放大
01串口信号与接线核对＋ 展开− 收起
| 位置 / 丝印 | D1 版本 | R1 版本 |
|---|---|---|
| 电源 + / − | DC 9–50 V 正端 / 负端 | DC 9–50 V 正端 / 负端 |
| 串口 TX / A，RX / B，G / G | A（TX+） / B（TX−） / GND | TXD / RXD / GND |

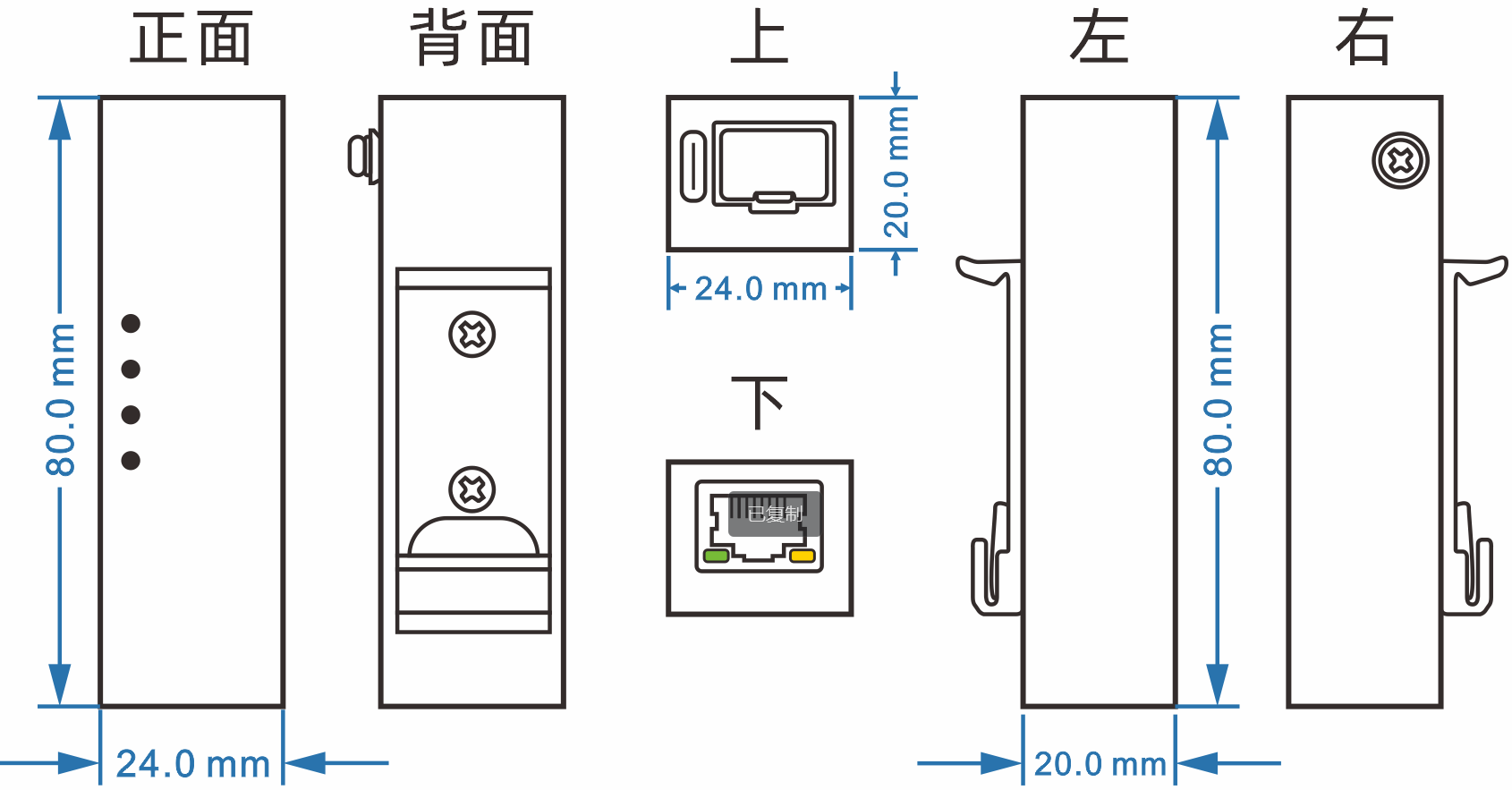

02尺寸与安装空间＋ 展开− 收起
技术参数
01硬件与电气＋ 展开− 收起
| 项目 | 规格 |
|---|---|
| 处理器 | ARM Cortex-M4，主频 240 MHz |
| 以太网 | 1 × RJ45，10/100BASE-T(X)，全 / 半双工自适应；Auto-MDI/MDIX |
| 串口版本 | D1：1 路两线 RS-485；R1：1 路 RS-232 |
| 串口速率 | D1：300–921600 bps；R1：300–256000 bps；支持自定义波特率 |
| 顶部端子 | 电源 2 位 + 串口 3 位；2.54 mm 间距免螺丝端子 |
| 电源 / 功耗 | DC 9–50 V；< 2 W |
| PD 受电（选配） | IEEE 802.3af/at 标准 PD；经 RJ45 从兼容 PSE 取电，网线同时传输数据 |
| 保护功能 | 端子电源与 RS-232 / RS-485：6 kV 防雷；过载、反接保护 |
| 机身 / 重量 | 钢壳，无风扇；24 × 80 × 20 mm；68.9 g / 台 |
| 安装方式 | 35 mm 导轨或壁挂；安装件按订单配套 |
| 工作 / 存储温度 | -40 ℃ 至 +85 ℃ |
| 工作湿度 / MTBF | 0%–95% RH，无凝结；> 100000 小时 |
02通信与管理＋ 展开− 收起
| 项目 | 功能 |
|---|---|
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 工作模式 | TCP Server / Client；UDP Server / Client |
| Modbus 转换 | Modbus RTU 转 Modbus TCP，供网络上位机采集 |
| MQTT / JSON | 支持 MQTT 透传；支持 Modbus 转 JSON 数据包 |
| 应用接入 | 虚拟串口驱动、TCP/IP Socket；跨网关及路由通信 |
| 会话连接 | 每路串口最多 4 路 TCP 或 UDP 会话；UDP 支持单机或多机通信 |
| 数据分帧 | 支持串口数据分帧设置 |
| 运行监视 | 串口状态及参数监视；网络中断自动恢复连接 |
| 配置管理 | Web、Windows 工具、串口配置；访问控制、快速配置、SNMP 网管 |
| 维护 | 本地与远程系统固件升级 |
多会话不增加物理串口；同一终端请求由上位系统协调。MQTT 主题、消息格式及 Modbus 寄存器按项目配置。
03接口防雷与浪涌防护＋ 展开− 收起
| 接口或试验项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| DC 端子电源 | 6 kV 防雷保护 | 降低供电线传入的雷击感应及开关操作浪涌风险；同时支持过载、防反接保护 |
| RS-232 / RS-485 | 6 kV（开路峰值） | 三级防雷保护；降低信号线传入的雷击感应及开关操作浪涌风险 |
| 串口防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验； 开路电压波形：10/700 μs； 试验源阻抗：40 Ω | ||

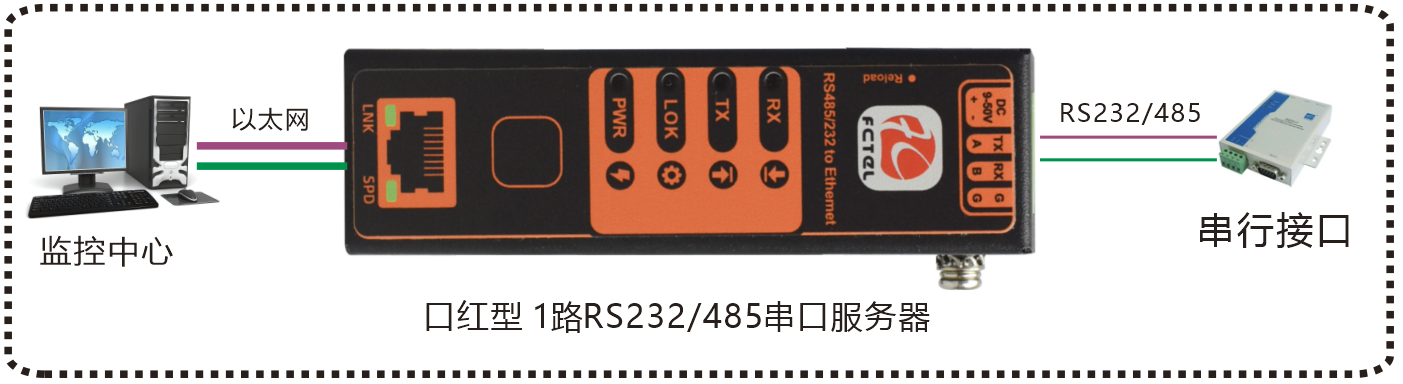

应用场景

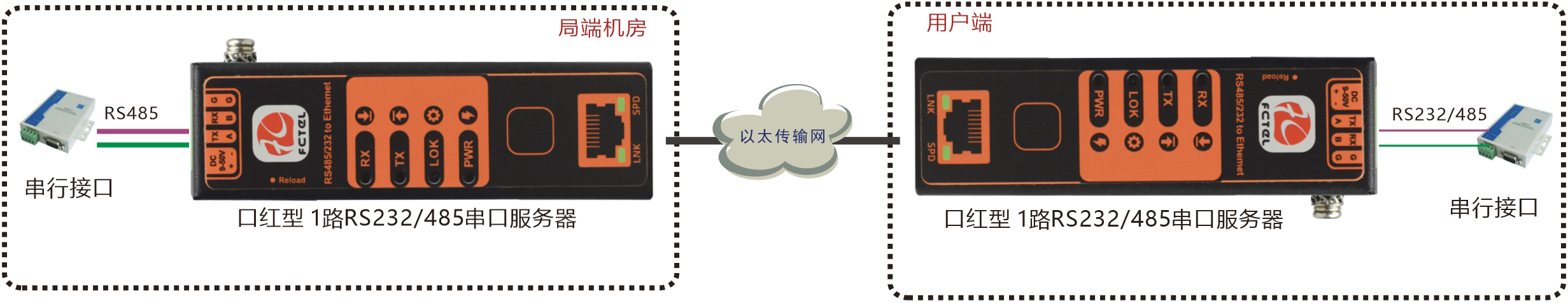

两台对连：生产称重数据联网
配置选型
01完整型号与规格定义＋ 展开− 收起
| FCT- | 1100- | F1 | D1 / R1 | -PD |
|---|---|---|---|---|
| 公司与产品类型 | 口红型工业串口服务器系列 | 1 个百兆电口 | 1 路 RS-485 / 1 路 RS-232 | 标准 PD 取电选配 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为本产品型号中的类型标识。 |
| 2 | 产品系列 | 1100 = 本款 24 × 80 × 20 mm 钢壳口红型工业串口服务器系列。 |
| 3 | 以太网规格 | F = 百兆电口；F1 = 1 个 10/100 Mbps RJ45。 |
| 4 | 串口规格 | D = RS-485，D1 = 1 路两线 RS-485；R = RS-232，R1 = 1 路 RS-232。 |
| 5 | 电源配置 | 普通版：顶部 2 位端子输入 DC 9–50 V；选配 -PD：IEEE 802.3af/at 标准 PD，经 RJ45 从兼容 PSE 取电。 |
| 6 | 安装与附件 | 35 mm 导轨或壁挂；安装件、网线、串口线缆及 PD 版配套 PSE 按订单确认。 |
| 完整型号 | 配置说明 | 订货确认 |
|---|---|---|
| FCT-1100-F1D1 | 1 路 RS-485 + 1 路百兆 RJ45 | DC 9–50 V；A / B / GND；安装件与线缆 |
| FCT-1100-F1R1 | 1 路 RS-232 + 1 路百兆 RJ45 | DC 9–50 V；TXD / RXD / GND；最高 256 kbps |
| FCT-1100-F1D1-PD | 1 路 RS-485 + 1 路百兆 RJ45；标准 PD 取电 | IEEE 802.3af/at；兼容 PSE，确认供电预算与安装附件 |
| FCT-1100-F1R1-PD | 1 路 RS-232 + 1 路百兆 RJ45；标准 PD 取电 | IEEE 802.3af/at；兼容 PSE，确认供电预算与安装附件 |
资料与问答
下载 FCT-1100-F1D1／FCT-1100-F1R1 产品规格书 PDF · V1.4
01问D1和R1能在同一台设备上切换吗？
答
不能。FCT-1100-F1D1是1路两线RS-485版本，FCT-1100-F1R1是1路RS-232版本，属于不同硬件接口版本。请按终端接口订货，不混接两种电平。
02问两种版本的波特率一样吗？
答
D1支持300–921600 bps；R1支持300–256000 bps，均支持自定义波特率。对端的速率、数据位、校验和停止位需匹配。
03问能通过MQTT接入平台吗？
答
支持MQTT透传和Modbus转JSON数据包。MQTT主题、消息格式、Modbus寄存器与平台接收方式按项目配置。
04问电源和串口的防雷指标是什么？
答
DC端子电源和RS-232/RS-485接口为6 kV防雷保护。串口试验依据GB/T 17626.5（IEC 61000-4-5），开路电压10/700 μs、浪涌发生器等效输出阻抗40 Ω。需按现场接地方案部署，不表示直击雷防护能力。
05问最多4路会话是不是4路串口？
答
不是。每台只有1路物理串口，最多4路TCP或UDP会话共用这条通道。多终端请求与轮询由上位系统协调。
06问能用Modbus TCP上位机采集仪表吗？
答
支持Modbus RTU转Modbus TCP。仪表须支持对应协议，使用前核对仪表地址、寄存器和串口参数。
07问可以两台对连传输称重数据吗？
答
可按应用示意两端各用一路RS-232，一端TCP Client连接另一端TCP Server。两端业务协议、串口参数、网络可达性与访问策略需匹配。
08问钢壳和24×80×20 mm尺寸说明什么？
答
本机为钢壳口红型机身，支持35 mm导轨或壁挂。机身尺寸不含所有接线与维护空间，应为顶部端子、底部网线和安装拆卸留出余量；钢壳本身不能证明电气隔离。
09问如何选择端子供电版和PD取电版？
答
有DC 9–50 V电源时选择基础型号；希望通过网线为服务器取电时，选择型号末尾带-PD的硬件版本，并使用符合IEEE 802.3af/at的兼容PSE。两种串口型号均可选PD。
10问PD取电版会给仪表或PLC供电吗？
答
不会。-PD仅表示服务器可从网口受电；仪表或PLC仍需独立供电。PSE应符合标准并满足服务器的供电预算。
