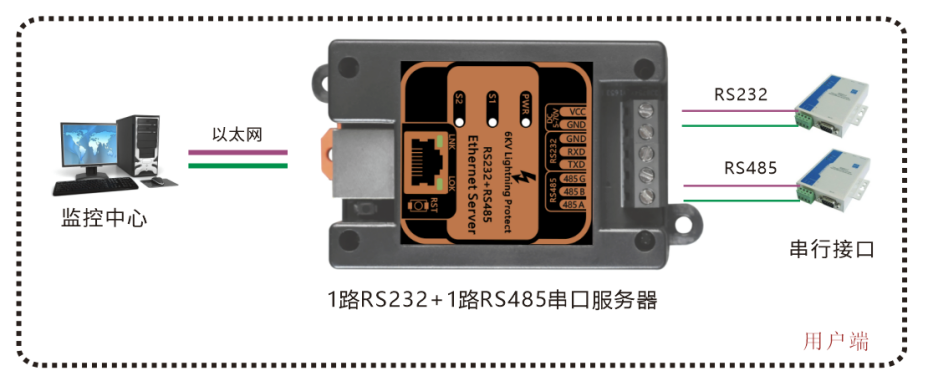

01 单台应用：两类仪表集中联网
应用协议与串口参数按仪表配置，设备端子及接线以交付实物为准。
工业轨式1路RS232+1路RS485串口服务器
型号：FCT-1200-F1D1R1
两路串口独立采集，接入以太网
RS-485与RS-232各1路，可独立同时通信；支持Modbus RTU转TCP、MQTT透传及Modbus转JSON，适合两类仪表集中联网。
- 网络接口
- 1 × RJ45，10/100 Mbps自适应
- 供电输入
- DC 5–70 V；整机功耗 < 3 W
- 外壳安装
- 塑料外壳；97 × 54 × 32 mm

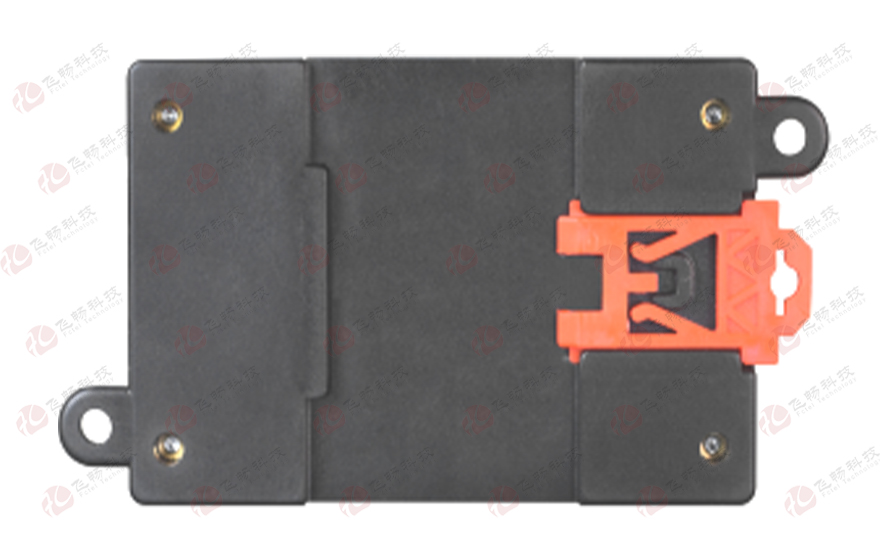

产品实物 · 正面视角每8秒循环切换，可暂停查看。
01 / 01
正面实物 · 点击主图在本页放大
产品概览
产品介绍
- RS-485 与 RS-232 各 1 路，可独立同时通信，将不同串口设备接入同一以太网。
- 支持 Modbus RTU 转 TCP、MQTT 透传及 Modbus 转 JSON，便于接入监控平台。
- 电源及串口 6 kV、网口 4 kV 防雷浪涌保护，适合现场设备联网。
核心特性
- 双路采集 RS-485 与 RS-232 独立同时工作
- 接口防雷 电源、串口 6 kV；网口 4 kV
- 平台接入 Modbus 转 TCP；MQTT 透传 / JSON
- 参数适配 支持自定义波特率；RS-232 最高 256 kbps
- 沿用软件 虚拟串口 / Socket，减少应用改造
- 远程维护 跨路由、断网重连、远程升级
接口与安装指示图
接口与状态标注每8秒循环切换，可暂停查看。
01 / 01
接口与状态 · 点击图片在本页放大

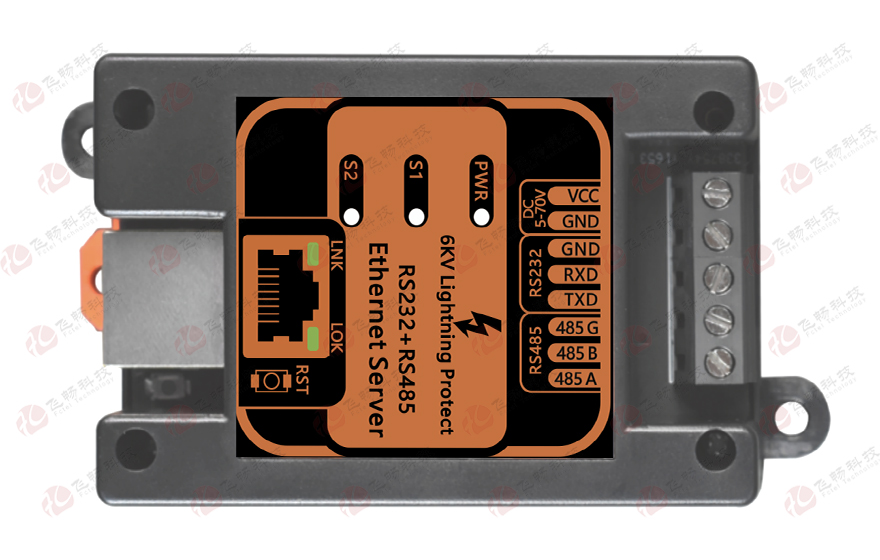

正面朝向观察，顶部八位端子从左至右：VCC / GND / GND / RXD / TXD / 485 G / 485 B / 485 A。实际RJ45插口位于底部。
01端子信号与接线核对
| 顺序 | 丝印 | 用途 |
|---|---|---|
| 1–2 | VCC / GND | DC 5–70 V 电源正 / 负 |
| 3–5 | GND / RXD / TXD | RS-232 信号地 / 接收 / 发送 |
| 6–8 | 485 G / 485 B / 485 A | RS-485 信号地 / B / A |
电源、RS-232与RS-485按各自端子连接，勿将信号端子接入供电。参数与对端设备保持匹配。

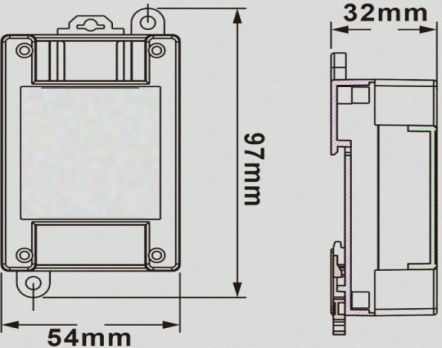

02尺寸与安装空间
单位mm；97 × 54 × 32 mm，35 mm导轨或壁挂安装，接线空间按实物预留。
技术参数
硬件与电气
| 项目 | 规格 |
|---|---|
| 处理器 | ARM Cortex-M4，主频 240 MHz |
| 以太网 | 1 × RJ45，10/100BASE-T(X)，Auto-MDI/MDIX |
| 串口 | 1 路 RS-485 + 1 路 RS-232，两路独立同时通信 |
| 串口速率 | 300–921600 bps；RS-232 最高 256 kbps；支持自定义 |
| 接线端子 | 8 位，5.08 mm 间距螺钉式端子 |
| 电源输入 | DC 5–70 V；支持过载、反接保护 |
| 整机功耗 | < 3 W |
| 防雷保护 | 电源、串口 6 kV；RJ45 网口 4 kV |
| 外壳 / 安装 | 塑料外壳、无风扇；35 mm 导轨或壁挂 |
| 尺寸 / 重量 | 97 × 54 × 32 mm；72 g / 台 |
| 温度 / 湿度 | −40 至 +85 °C；0%–95% RH，无凝结 |
| MTBF | > 100000 小时 |
通信与管理

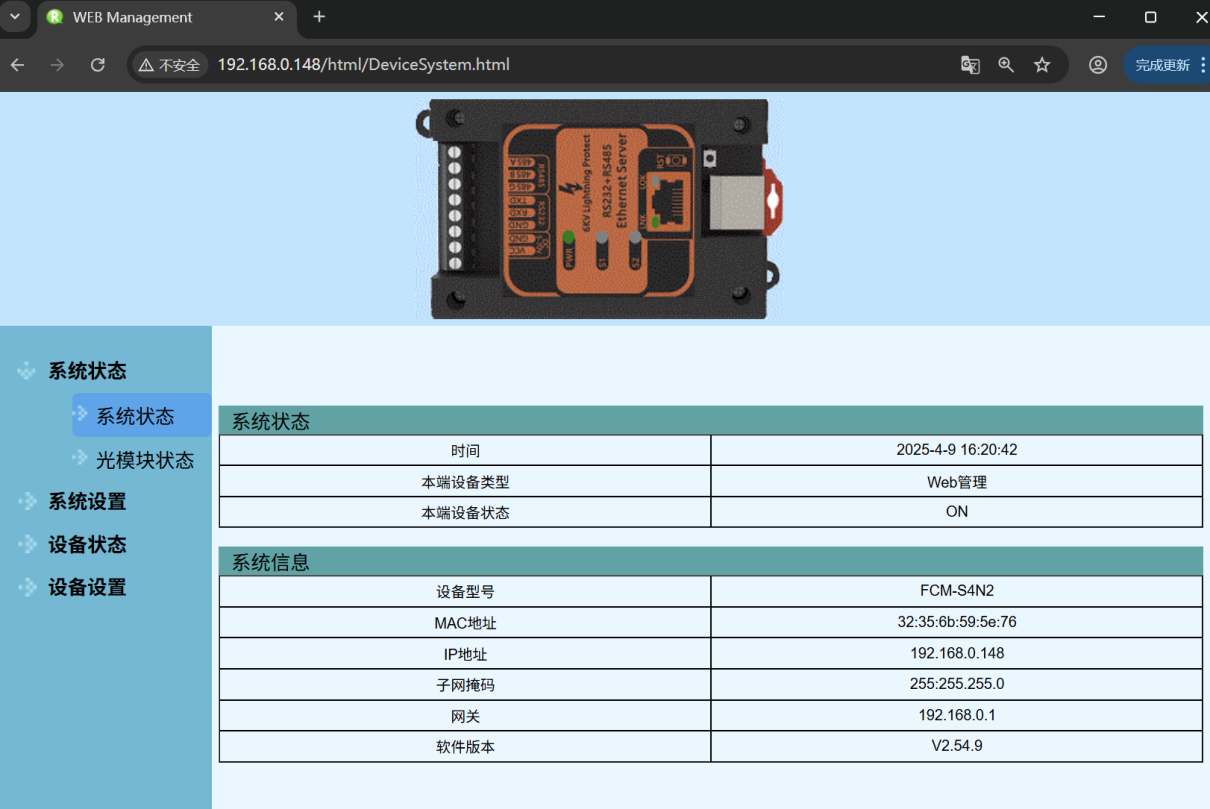

| 项目 | 功能 |
|---|---|
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 工作模式 | TCP Server / Client，UDP Server / Client |
| Modbus | Modbus RTU 转 Modbus TCP |
| MQTT / JSON | 支持 MQTT 透传和 Modbus 转 JSON 数据包 |
| 会话连接 | 每路串口最多 4 路 TCP 或 UDP 会话 |
| 软件接入 | 虚拟串口、TCP/IP Socket；支持跨网关、跨路由 |
| 数据与监视 | 串口分帧、状态与参数监视；断网自动重连 |
| 配置维护 | Web、Windows 配置工具、串口配置、SNMP；本地及远程升级 |
同一终端的多会话请求与轮询应由上位系统协调。

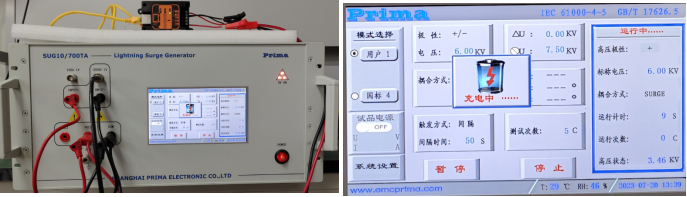

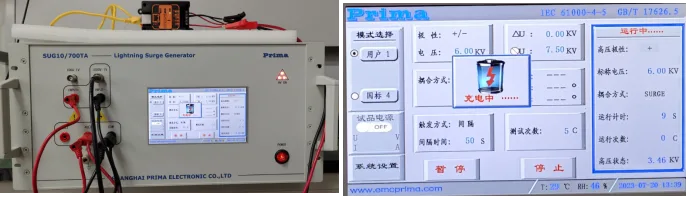

接口防雷与浪涌防护
试验依据：GB/T 17626.5（IEC 61000-4-5）；开路电压波形10/700 μs，试验源阻抗40 Ω。浪涌指标不是持续工作电压或直击雷防护能力。
接口防雷与浪涌防护
| 接口 | 开路峰值 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV | 过载、反接保护；降低供电线引入的感应雷及浪涌风险 |
| RS-232 / RS-485 | 6 kV | 降低信号线引入的感应雷及浪涌风险 |
| RJ45 以太网 | 4 kV | 降低网线引入的感应雷及浪涌风险 |
防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）；开路电压波形10/700 μs，试验源阻抗40 Ω。上述为接口瞬态冲击防护指标，需结合现场接地、布线及外部防雷措施，不表示可承受直击雷或持续过电压。
应用场景

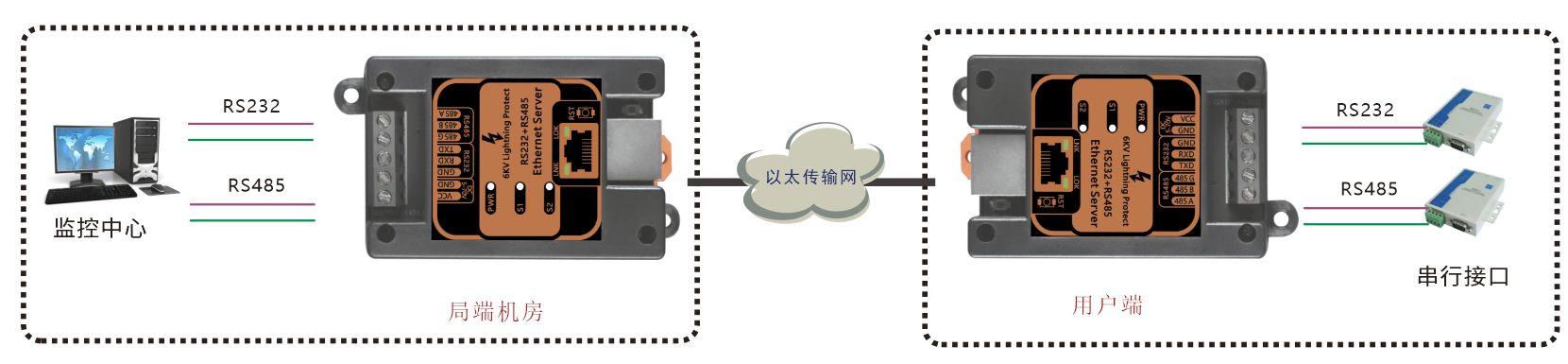

02 两台对连：两路串口跨网络延伸
A端TCP Server，B端TCP Client分别连接A端对应IP与端口；串口参数、业务协议须匹配，网络须可达。
配置选型与询价
确认订货配置
固定配置为1路RS-485、1路RS-232与1路百兆RJ45，两路串口独立同时通信。安装需求和通信方式不改变基础型号。
订货型号FCT-1200-F1D1R11路RS-485＋1路RS-232 · 1路百兆电口
安装方式和通信设置不改变基础型号；附件按订单清单确认。
带此配置咨询01完整型号与规格定义
| FCT- | 1200- | F1 | D1R1 |
|---|---|---|---|
| 公司与产品类型 | 工业串口服务器系列 | 1 个百兆电口 | 1 路 RS-485 + 1 路 RS-232 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为产品类型标识。 |
| 2 | 产品系列 | 1200 = 塑料导轨式工业串口服务器系列。 |
| 3 | 以太网规格 | F = 百兆电口；F1 = 1 个 10/100 Mbps RJ45。 |
| 4 | 串口规格 | D = RS-485，R = RS-232；D1R1 = 两种接口各 1 路，两路独立。 |
| 5 | 电源与安装 | DC 5–70 V；35 mm 导轨或壁挂，安装件、电源及线缆按订单确认。 |
| 完整型号 | 配置说明 |
|---|---|
| FCT-1200-F1D1R1 | 1 路 RS-485 + 1 路 RS-232 + 1 个百兆网口；DC 5–70 V |
资料与选型问答
本型号常见问题
01问两路串口能同时工作吗？
答
可以。RS-485和RS-232各1路，独立同时通信，不是三合一接口二选一。
02问串口最高速率是多少？
答
串口范围300–921600 bps，RS-232最高256 kbps，支持自定义；实际设置须与终端匹配。
03问每路4路会话代表什么？
答
每路串口最多4路TCP或UDP会话，并非增加物理串口。同一终端的请求与轮询由上位系统协调。
04问供电及端子怎样区分？
答
DC 5–70 V接VCC/GND；RS-232使用GND/RXD/TXD，RS-485使用485 G/485 B/485 A。
05问两台如何对连？
答
两端分别建立RS-485、RS-232透明通道；B端TCP Client连接A端对应TCP Server的IP与端口，网络和串口参数需匹配。
06问如何接入平台？
答
支持Modbus RTU转TCP、MQTT透传及Modbus转JSON；主题、消息格式及寄存器按项目配置。
资料与适用范围
依据FCT-1200-F1D1R1产品规格书V1.4。电源、安装件和线缆按订单确认；仪表、控制器与平台需完成现场联调。
相关技术：Modbus网关与协议转换 · 比较串口服务器型号
规格书版本：V1.4；修订日期：2026-11-03。
