19英寸机架式32路串口服务器
型号：FCT-1700-G1C1S32
32路串口集中联网，电／光Combo灵活接入
将分散的仪表、PLC等串口设备接入IP网络，集中采集与管理；32路串口按订货制式配置。
串口采用RJ45形态接口，不是以太网口。LAN电口与光口Combo复用，不增加第三路独立网络。
- 网络接口
- 2个千兆RJ45；1个百／千兆光接口与其中1电口Combo复用
- 供电选配
- AC220V／DC-48V／DC24V，单电源或双电源备份
- 外形安装
- 19英寸1U；440 × 197 × 45 mm；1.9 kg／台
正面显示与状态 · 点击主图在本页放大
产品概览
产品介绍
- 面向机房与控制中心，在以太网上集中传输32路RS-232 / RS-422 / RS-485串口数据，适合仪表、PLC及环境动力监控设备联网。
- 采用Cortex-A35＋Cortex-M4异构处理平台与OpenWrt系统；2路独立网络具备双IP、双MAC，其中1路电／光Combo复用。
- 支持Socket、虚拟串口、Modbus RTU转TCP及MQTT / JSON接入；每路串口2.5 kV隔离，RS-485各路屏蔽线地相互隔离。
核心特性
- 集中接入：32路串口独立联网，每路最多4路TCP / UDP会话
- 高速串口：RS-232最高256 kbps；RS-485/422最高1.5 Mbps
- 平台对接：MQTT多主题发布／订阅，Modbus转JSON与定时上报
- 现场选型：出厂固定串口制式，或三合一接口通过 Web 逐路选择
- 维护便捷：OLED显示IP与串口类型；Web / SNMP及远程升级
- 供电灵活：AC220V、DC-48V、DC24V可选，支持双电源备份
- 接口防护：电源／串口6 kV，网口4 kV；每路串口2.5 kV隔离
接口安装

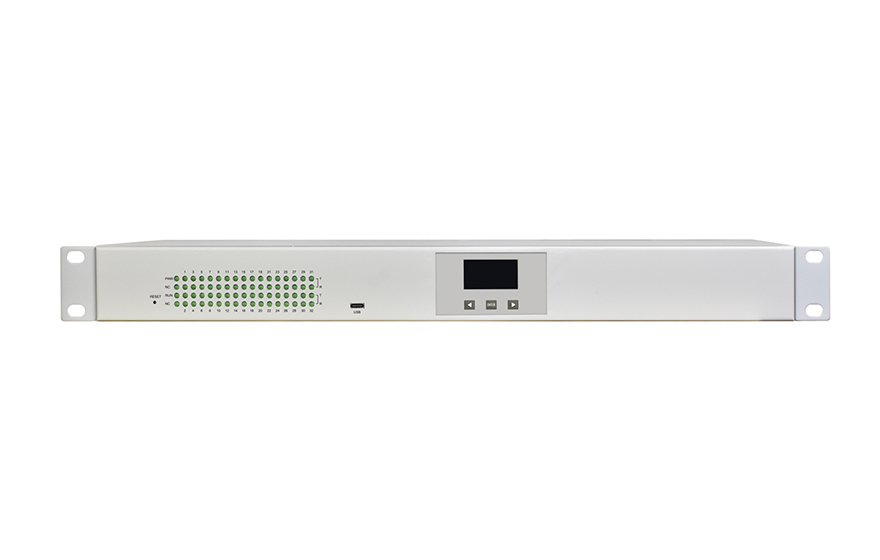

正面状态、USB-C与OLED · 点击主图在本页放大

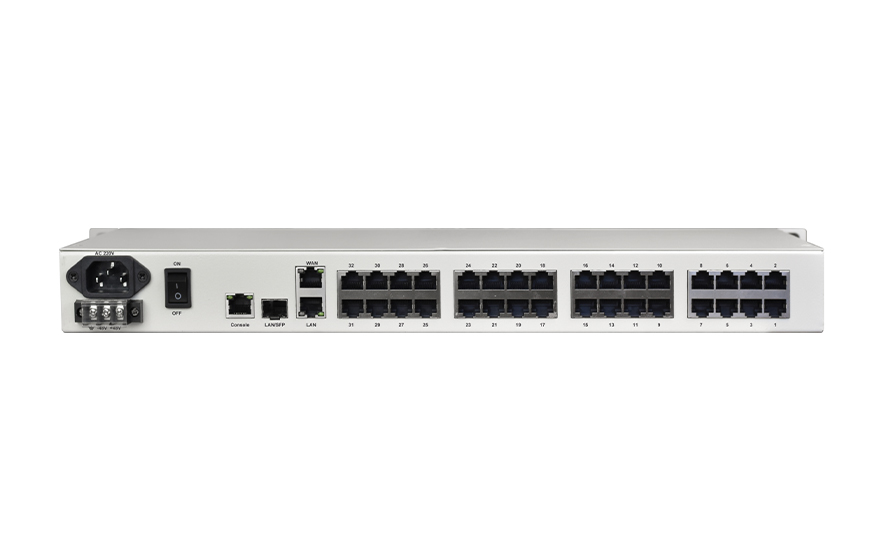

背面照片为AC＋DC电源外观示例，实际输入按订单配置。WAN电口与LAN电／光Combo构成2路独立网络；Console为管理接口，32路RJ45形态串口须按交付接线表接线。
01串口信号与接线核对＋展开−收起
| 接口模式 | 信号名称 | 接线说明 |
|---|---|---|
| RS-232 | RXD / TXD / GND | 按本机交付接线表对应收发与信号地 |
| RS-422 / 四线RS-485 | TxD＋ / TxD－ / RxD＋ / RxD－ / GND | 按所选制式和交付接线表核对差分收发线 |
| 两线RS-485 | A（TX＋） / B（TX－） / GND | 各路屏蔽线地独立；不按以太网RJ45接法连接 |
信号名称不代表RJ45物理针脚顺序。出厂固定串口制式，或三合一版本通过 Web 逐路选择；不能把串口插座作为以太网口使用。
02外形尺寸与机架安装空间＋展开−收起

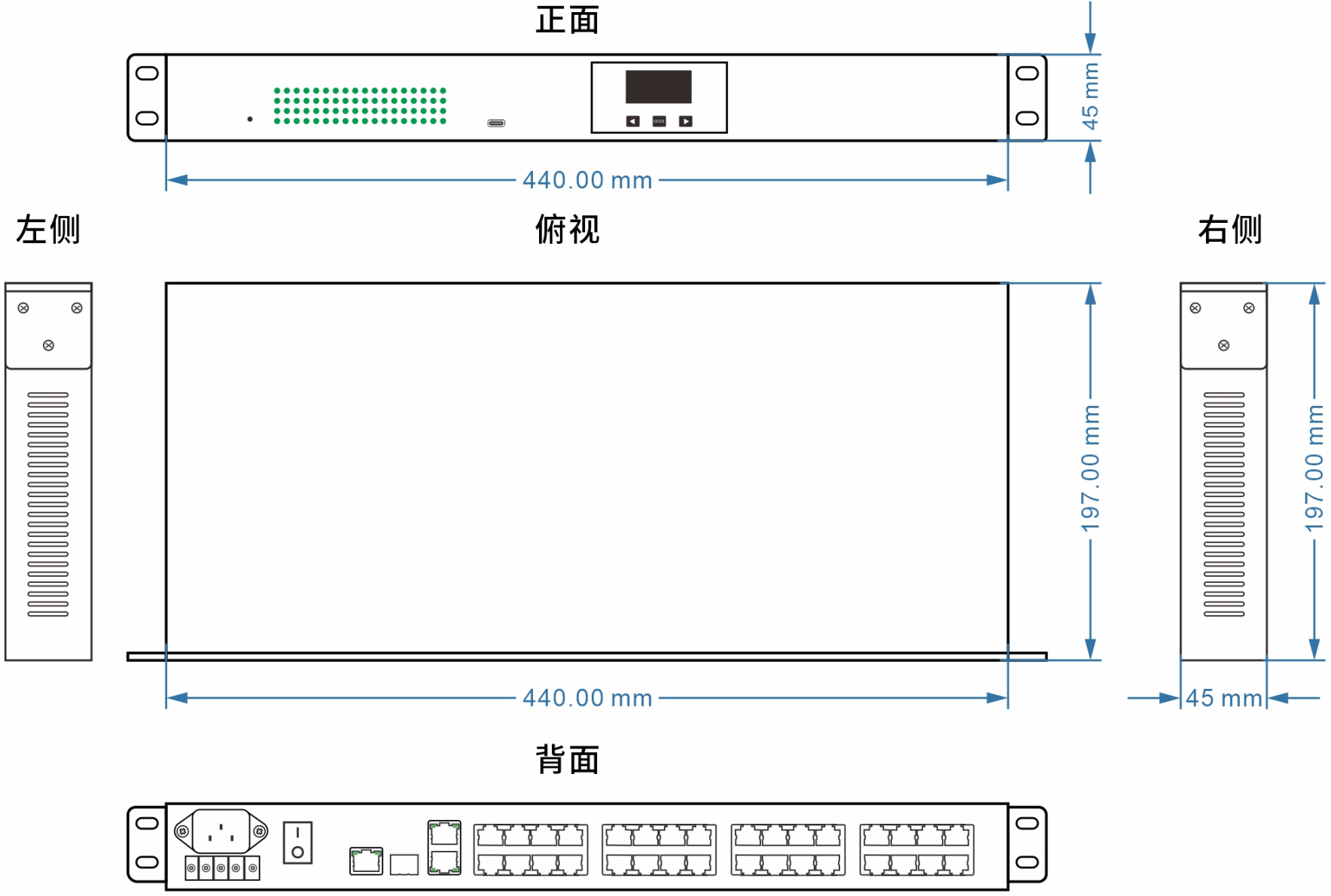

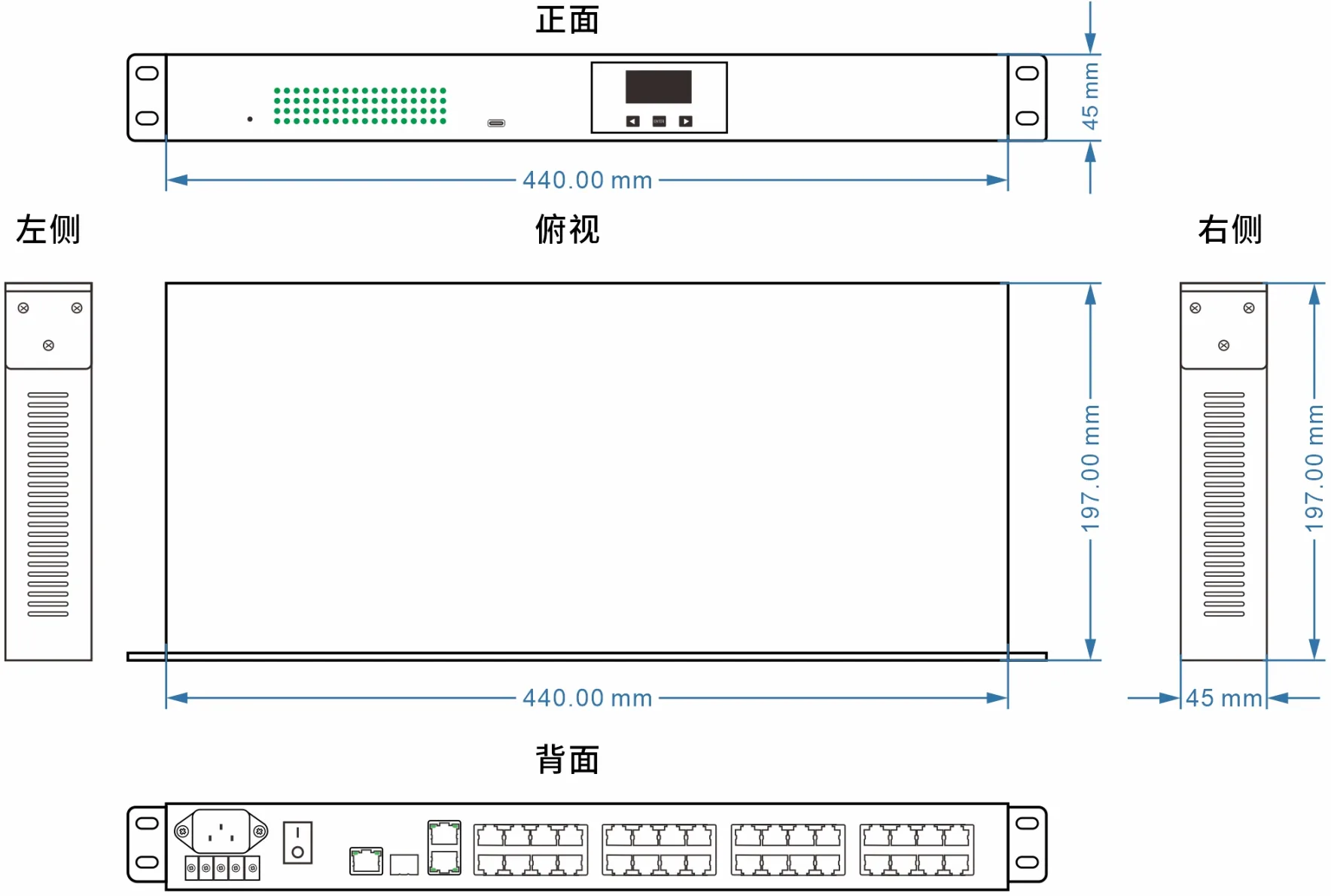

机身440 × 197 × 45 mm（宽×深×高），19英寸1U机架式；为后部电源插头、串口线缆、光纤弯曲和机架拆装预留空间。
技术参数
01硬件与电气＋展开−收起
| 项目 | 规格与条件 |
|---|---|
| 处理器 | 双核Cortex-A35＋Cortex-M4异构处理器 |
| 操作系统 | OpenWrt |
| 网络接口 | 2 × 10/100/1000Base-T RJ45； 1 × 百/千兆光接口，与其中1电口Combo复用；双IP、双MAC |
| 以太网标准 | IEEE 802.3ab、IEEE 802.3z； 全/半双工自动协商，MDI/MDIX |
| MAC地址表 | 可学习4096个MAC地址 |
| 光口配置 | 1光口；单纤 / 双纤； SC / FC / ST / LC（SFP）可选 |
| 光纤波长 | 多模850 / 1310 nm； 单模1310 / 1550 nm |
| 光纤传输 | 无中继0～80 km，按光模块及链路配置；典型发射功率（单模）100 μW～0.93 mW |
| 串口数量 / 制式 | 32路RS-232 / RS-422 / RS-485；出厂固定一种制式，或三合一通过Web逐路选择 |
| 串口速率 | RS-232：300 bps～256 kbps； RS-485/422：300 bps～1.5 Mbps； 支持线速无阻塞通信 |
| 串口标准 | EIA/TIA-232，ITU-T V.28； EIA/TIA-422，ITU-T V.11； EIA/TIA-485，ISO/IEC8284 |
| 维护 / 显示 | 1个Console、1个USB-C；OLED显示IP地址与串口类型 |
| 电源选择 | AC220V / DC-48V / DC24V； 支持AC＋DC、AC＋AC、DC＋DC双电源备份 |
| 结构 / 重量 | 19英寸1U机架式；无风扇、低功耗； 440 × 197 × 45 mm；1.9 kg/台 |
| 工作 / 储存温度 | 均为-40 ℃～＋85 ℃ |
| 湿度 / 可靠性 | 工作湿度0%～95%（无凝结）； MTBF ＞100,000小时 |
02通信与管理＋展开−收起
| 项目 | 规格与功能 |
|---|---|
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、Telnet、SSH、MQTT |
| 工作模式 | Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client、Modbus转MQTT |
| Modbus转换 | Modbus RTU转Modbus TCP， 通过网络读取串口设备数据 |
| MQTT / JSON | 多主题订阅与发布；MQTT透传、Modbus转JSON；解析服务器下发JSON，并支持定时上报 |
| 云平台对接 | 支持华为云、阿里云、移动云等平台MQTT协议对接 |
| 加密传输 | 支持SSL安全协议加密串口数据 |
| 会话访问 | 每路最多4路TCP / UDP会话； 标准TCP/IP Socket访问；TCP支持4个以内用户监控或管理 |
| UDP通信 | 支持单机或多机通信，满足多个用户同时监控或管理需求 |
| 网络与恢复 | 支持过网关、跨路由；虚拟串口驱动；网络中断后自动恢复连接 |
| 分帧与监视 | 灵活设置串口数据分帧； 支持串口状态与串口参数监视 |
| 配置与维护 | Windows配置工具、SSH、Telnet、Web、SNMP；访问控制、快速配置、在线升级；本地及远程系统固件升级 |
| 部署条件 | 跨路由需IP可达且访问策略允许； 多用户访问需上位系统协调请求 |
| RS-232信号 | RXD、TXD、GND |
| 四线串口 | RS-422 / RS-485： TxD＋、TxD－、RxD＋、RxD－、GND |
| RS-485两线 | A（对应TX＋）、B（对应TX－）、GND |
03接口防护与逐路隔离＋展开−收起
| 接口／防护项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV（开路峰值） | 防雷与浪涌保护，降低供电线传入的瞬态过电压风险。 |
| 全部串口 | 6 kV（开路峰值） | 防雷与浪涌保护；每路串口2.5 kV隔离。 |
| RJ45以太网接口 | 4 kV（开路峰值） | 降低经网线传入的雷击感应及开关操作浪涌风险。 |
| 串口光电隔离 | 每路2.5 kV | 每一路串口均提供光电隔离。 |
| RS-485独立地 | 2.5 kV电气隔离 | 每路RS-485均带独立屏蔽线地；各路地相互隔离。 |
| 交流误接隔离 | AC220V / AC380V | 一路串口直接误接上述电压时，不会烧毁隔离侧的其他串口设备；非串口正常工作输入电压。 |
防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验；开路电压波形：10/700 μs；试验源阻抗：40 Ω。
交流误接隔离为故障条件下的隔离侧保护说明，AC220V / AC380V不是串口正常输入电压；浪涌试验电压不是持续工作电压，不表示可承受直击雷。
应用场景
串口设备集中联网
图中示意3路终端接入，设备共32路串口；Modbus RTU转TCP、MQTT／JSON对接业务平台。多会话访问同一终端时，由上位系统协调请求。
串口设备经IP网络透明对连
Client连接Server的IP地址及对应端口，多串口逐路建立对应会话；两端分别连接本地串口设备并独立供电。网络须满足路由可达及端口访问条件。
配置选型
32路串口；2路独立网络（含1路电／光Combo）；配置逐项列入订单。
基础型号为FCT-1700-G1C1S32，配置选项逐项写入订单。光口速率、单／多模、单／双纤、连接器、波长及传输距离须与对端匹配。
01型号与订货规格定义＋展开−收起
FCT 为飞畅产品前缀，1700 为系列，G1 为 1 路千兆电口，C1 为 1 路电／光 Combo，S32 为 32 路三合一串口。固定制式与混搭配置按订单逐路确认。
| NO | 名称 | 定义 / 订货说明 |
|---|---|---|
| 1 | 基础型号 | FCT-1700-G1C1S32为本机基础型号，表示32路串口服务器；串口、光链路与电源配置在订单中逐项列明。 |
| 2 | 串口配置 | D＝RS-485；R＝RS-232；X＝RS-422；S＝三合一。代码后接数量，总计最多32路；固定制式可混搭，三合一通过Web逐路选择。 |
| 3 | 以太网 / 光口 | 2路独立网络（其中1路电/光Combo）；光口需注明速率、单/多模、单/双纤、接口、波长及距离。 |
| 4 | 电源配置 | AC220V、DC-48V、DC24V；单电源或AC＋DC / AC＋AC / DC＋DC双电源。 |
| 5 | 完整订货示例 | FCT-1700-G1C1S32：32路三合一串口、2路独立网络（含1路电/光Combo）、AC220V＋DC-48V双电源。光接口及光链路参数随订单确认。 |
资料与问答
下载 FCT-1700-G1C1S32 产品规格书 PDF · V1.901问32路串口是32个以太网口吗？＋展开−收起
不是。32路串口虽然采用RJ45形态接口，但传输RS-232／RS-422／RS-485信号。2个业务以太网口另行标识，接线必须按交付表核对。
02问电口与光口可以作为3路独立网络吗？＋展开−收起
不能。设备提供2路独立网络：WAN电口与LAN电／光Combo，LAN电口和光口复用。光口为百／千兆选配，按订单核对。
03问三种串口制式如何选择？＋展开−收起
出厂固定一种制式，或三合一接口通过 Web 逐路选择。订货时逐路确认，三合一不代表每路同时运行三种制式。
04问不同串口制式速率一样吗？＋展开−收起
RS-232为300 bps～256 kbps，RS-485／RS-422为300 bps～1.5 Mbps；使用前与终端及线缆条件匹配。
05问支持哪些电源组合？＋展开−收起
AC220V、DC-48V、DC24V可选，支持AC＋DC、AC＋AC、DC＋DC双电源备份。外观示例不能代替实际订单的电源标签。
06问每路4个会话会增加串口数量吗？＋展开−收起
不会。每路最多4路TCP／UDP会话共用本路串口；访问同一终端时，需要上位系统协调请求。
07问怎样核对串口隔离与浪涌防护？＋展开−收起
每路串口2.5 kV隔离，RS-485各路屏蔽线地相互隔离；电源和串口6 kV、网口4 kV为对应试验条件下的开路峰值指标，应结合现场接地与布线。
08问可以接入MQTT平台吗？＋展开−收起
支持MQTT多主题订阅／发布、MQTT透传、Modbus转JSON、下发JSON解析与定时上报；主题、数据格式及平台接入参数按项目配置。
依据FCT-1700-G1C1S32产品规格书V1.9。机架附件、电源、串口线缆及光链路按订单清单确认。
