19英寸机架式16路串口服务器
型号：FCT-1700-F2S16
16路串口集中联网，逐路隔离保护
将PLC、仪表及其他串行设备接入以太网。各路独立配置制式与会话，双IP、双MAC适应多网络管理；OLED就地核对IP与串口类型。
- 速率边界
- RS-232最高256kbps；RS-422/485最高1.5Mbps
- 供电选配
- 双AC、双DC或AC＋DC；标称AC220V、DC−48V／24V
- 机架安装
- 19英寸1U钢壳；机身440×200×45mm；1.6kg
产品实物 · 2个视角进入图片区域后，每8秒展示下一个视角。
01 / 02

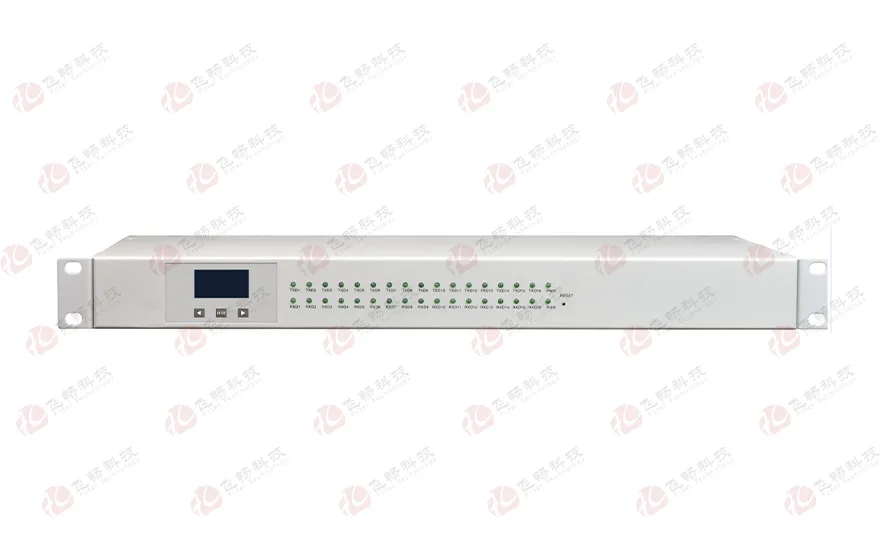

前面板 · OLED与状态 · 点击主图在本页放大
产品概览
产品介绍
- 将16路RS-232/422/485设备接入以太网，集中管理分散的串行设备与主机；每路参数和会话可独立配置。RS-485逐路独立屏蔽线地，地间2.5 kV电气隔离，降低地电位差干扰，限制故障跨路波及。
- 适用于PLC控制、仪表采集、楼宇能源与环境动力监控，也可对接安防门禁、医疗及智能家居等串口设备。
- 双IP、双MAC适应多网络管理或网络备份；
- 无风扇、低功耗及宽温宽压设计，适合工业现场集中部署。
核心特性
- 接口灵活：16路三合一，Web选择电气制式。
- 双网接入：双IP / 双MAC，便于多网络管理。
- 云端上报：MQTT多主题、透传及Modbus转JSON。
- 旧软接入：虚拟串口与Socket，兼顾既有应用。
- 安全传输：SSL加密，支持访问控制。
- 就地可见：OLED显示IP地址与串口类型。
- 远程维护：SNMP、Web及本地/远程升级。
- 接口防雷：电源/串口6 kV；网口4 kV；每路串口2.5 kV隔离。
接口安装

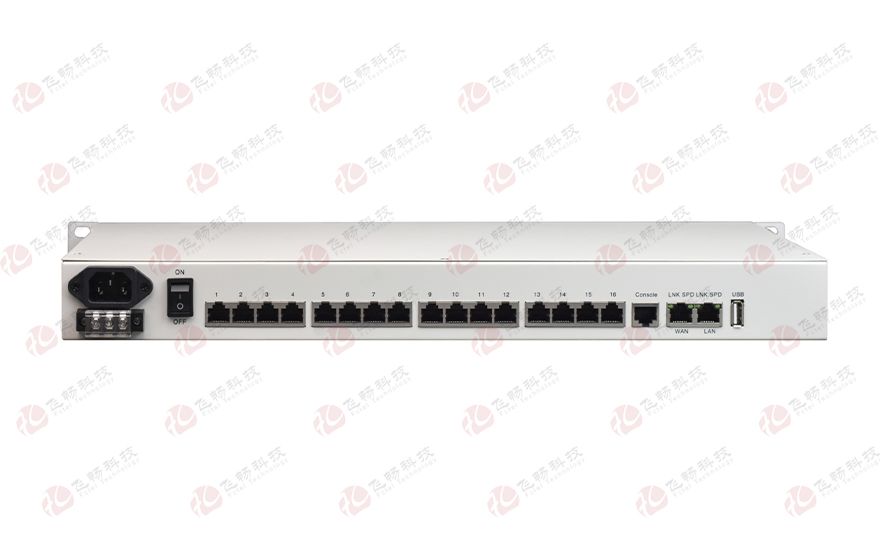

接口与安装 · 2个视角进入图片区域后，每8秒展示下一个视角。
01 / 02
前面板 · OLED、按键与指示 · 点击主图在本页放大
01串口标准与信号核对＋ 展开− 收起
| 电气制式 | 标准与信号 |
|---|---|
| RS-232 | EIA/TIA-232（ITU-T V.28）；RXD、TXD、GND。 |
| RS-422 | EIA/TIA-422（ITU-T V.11）；TxD＋、TxD−、RxD＋、RxD−、GND。 |
| RS-485 | EIA/TIA-485；四线：TxD＋、TxD−、RxD＋、RxD−、GND；两线：A（TX＋）、B（TX−）、GND。 |
RJ45串口线序按交付接线定义连接，不能用以太网线序推定串口引脚。

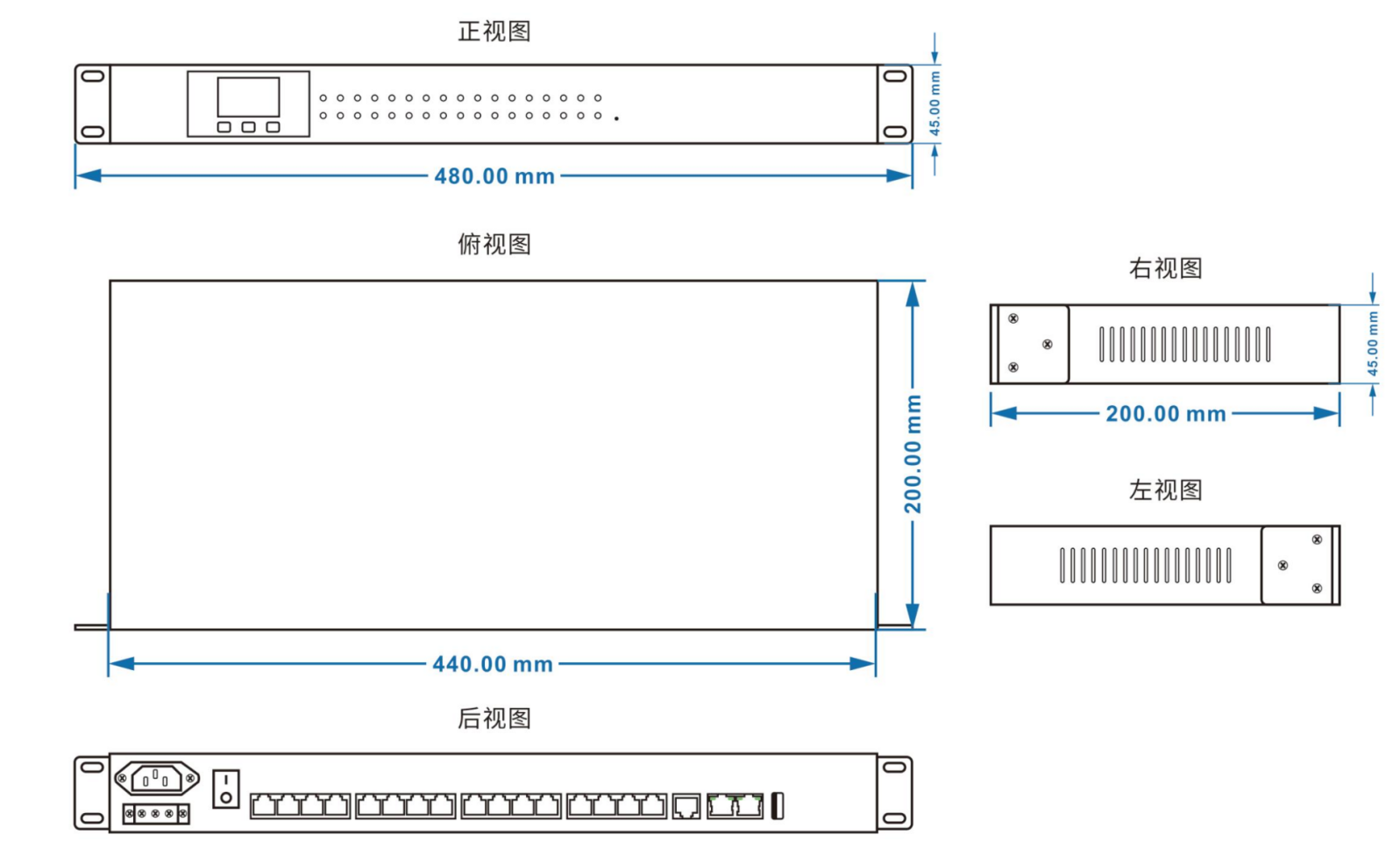

02尺寸与安装空间＋ 展开− 收起
技术参数
01硬件与电气＋ 展开− 收起
| 项目 | 规格 |
|---|---|
| 处理器 / 系统 | Cortex-A35＋Cortex-M4双核异构处理器，主频650 MHz；Linux / OpenWrt。 |
| 串行接口 | 16路RS-232/422/485，RJ45插座；三合一配置通过Web逐路切换，单路选择一种电气制式。也可按订单出厂固定配置。 |
| 串口速率 | RS-232：300 bps～256 kbps；RS-422/485：300 bps～1.5 Mbps，支持线速无阻塞通信。 |
| 以太网接口 | 2个10/100Base-T RJ45电口，双IP与双MAC；IEEE 802.3 / 802.3u；自动协商全/半双工、Auto-MDI/MDIX。MAC地址表支持学习4096个地址。 |
| 显示 / 辅助接口 | OLED显示IP地址与串口类型；3个面板操作按键、16路TXD/RXD与PWR/RUN指示、RESET；1个Console接口，1个USB-A口。 |
| 电源选配 | 标称AC 220 V、DC −48 V或DC 24 V；支持双AC、双DC或AC＋DC双电源备份，具体电源组合按订单配置。 |
| 环境 / 可靠性 | 工作温度−40～＋85 ℃；存储温度−40～＋85 ℃；相对湿度0%～95%，无凝结；MTBF＞100000 h。 |
| 结构 / 重量 | 19英寸1U机架式钢壳，无风扇；面板480×45 mm，机身440×200×45 mm；重量1.6 kg/台。 |
| 工业适应性 | 低功耗、宽温宽压设计；通过符合行业标准的测试，适用于对EMC有严格要求的工业现场。 |
02通信与管理＋ 展开− 收起
| 功能 | 能力与适用条件 |
|---|---|
| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、Modbus TCP等；16路串口通过以太网传输。 |
| 多会话访问 | 每路串口支持4路TCP或UDP会话。TCP支持4个以内用户同时监控或管理串口设备；UDP支持单机或多机通信。 |
| 协议支持 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、Telnet、SSH、MQTT。 |
| Modbus互联 | 支持Modbus RTU到Modbus TCP透明转换，通过网络读取串口设备；支持Modbus转MQTT。 |
| MQTT / JSON | 支持多主题订阅和发布；支持MQTT透传、Modbus转JSON数据包，解析服务器下发JSON及定时上报。 |
| 云平台对接 | 支持通过MQTT协议对接华为云、阿里云和移动云等平台，按平台接入参数配置。 |
| SSL / 访问控制 | 支持SSL安全协议，对串口数据进行加密传输；支持访问控制。 |
| 原有软件接入 | 支持虚拟串口驱动访问模式及标准TCP/IP Socket应用程序访问，便于串口软件联网。 |
| 跨网与恢复 | 支持过网关、跨路由通信；网络中断后自动恢复连接。 |
| 数据分帧 | 支持灵活设置串口数据分帧，适应不同业务的分包需求。 |
| 监视与显示 | 支持串口状态与参数监视；OLED就地显示IP地址和串口类型，便于现场核对。 |
| 配置与网管 | 支持Windows管理配置工具、Web、SSH、Telnet及SNMP网管；支持快速配置。 |
| 固件维护 | 支持本地和远程系统固件在线升级。 |
| 网络组织 | 双IP、双MAC，满足多网络管理或网络备份需求；各串口通道可分别配置对应网络会话。 |
03接口防护与逐路隔离＋ 展开− 收起
| 接口／防护项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV（开路峰值） | 防雷与浪涌保护，降低供电线传入的瞬态过电压风险。 |
| 全部串口 | 6 kV（开路峰值） | 防雷与浪涌保护；每路串口2.5 kV隔离。 |
| RJ45以太网接口 | 4 kV（开路峰值） | 降低经网线传入的雷击感应及开关操作浪涌风险。 |
| 串口光电隔离 | 每路2.5 kV | 每一路串口均提供光电隔离。 |
| RS-485独立地 | 2.5 kV电气隔离 | 每路RS-485均带独立屏蔽线地；各路地相互隔离。 |
| 交流误接隔离 | AC220V / AC380V | 一路串口直接误接上述电压时，不会烧毁隔离侧的其他串口设备；非串口正常工作输入电压。 |
| 防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验；开路电压波形：10/700 μs；试验源阻抗：40 Ω。 | ||
浪涌试验电压不等于持续工作输入电压，也不表示可承受直击雷；现场按工程要求完成接地与布线。AC220V／AC380V误接隔离描述不代表串口正常输入电压。
应用场景
串口设备经IP网络透明对连
01适用场景与连接终端＋ 展开− 收起
| 场景 | 典型连接对象 |
|---|---|
| 工业自动化 | PLC控制与管理、工业自动化生产、测量仪表与环境动力监控系统。 |
| 楼宇 / 能源 | 楼宇自控、建筑智能、能源监控与环境监控设备。 |
| 安防门禁 | 网络门禁、报警设备、红外探测报警设备、远程读卡器。 |
| 智能家居 | 智能家居网关、智能插座及智能开关等具有串口通信的设备。 |
| 远程I/O | 外接网络I/O控制器、工业远程I/O输入设备与远程继电器控制设备。 |
| 医疗保健 | 医疗保健自动化系统、医疗监控设备。 |
终端须具备匹配的串口和业务协议；I/O与继电器指外接终端，不代表本机带原生I/O。
配置选型
01型号定义与完整订货配置＋ 展开− 收起
| NO | 名称 | 定义 |
|---|---|---|
| 1 | FCT- | 本系列产品型号前缀。 |
| 2 | 1700- | 产品系列代码。 |
| 3 | F2 | 2个10/100M以太网电口；支持双IP、双MAC。 |
| 4 | S16 | 16路RS-232/422/485三合一串口，通过Web选择各路制式。 |
| 5 | 电源配置 | 双AC、双DC或AC＋DC；按订单明确标称AC 220 V、DC −48 V或DC 24 V的具体组合。 |
| 6 | 固定接口配置 | 原稿所列固定RS-232/422/485配置可按订单出厂选择，须逐路明确制式；订货时确认各路固定或可切换配置。 |
| 完整型号 | 配置说明 |
|---|---|
| FCT-1700-F2S16 | 16路Web切换三合一串口，双百兆网口，OLED；双AC电源配置。 |
| FCT-1700-F2S16 | 同型号业务配置；双DC电源，订货时注明−48 V或24 V的组合。 |
| FCT-1700-F2S16 | 同型号业务配置；AC＋DC电源，订货时注明DC标称电压。 |
板批号081609-2-1；订货时确认电源组合、各路串口制式及附件。图片展示一种接口与电源外观，以订单配置为准。
资料与问答
下载 FCT-1700-F2S16 产品规格书 PDF · V1.6
01问16路能同时使用不同串口制式吗？＋ 展开− 收起
答
三合一配置可通过Web逐路选择RS-232、RS-422或RS-485，每路选择一种电气制式；也可按订单出厂固定配置。
02问RJ45串口能接普通以太网吗？＋ 展开− 收起
答
16个编号RJ45插座为串口，不能按以太网线序接线；WAN/LAN是双百兆以太网口，Console另作配置用途。
03问双电源会改变型号吗？＋ 展开− 收起
答
规格书中的双AC、双DC及AC＋DC均使用FCT-1700-F2S16，须在订单明确AC220V、DC−48V或DC24V的具体组合。
04问四路会话是四个物理串口吗？＋ 展开− 收起
答
每路串口支持最多4路TCP或UDP会话，整机物理串口为16路。对同一终端的访问应协调业务请求。
05问各制式的串口速率相同吗？＋ 展开− 收起
答
RS-232为300bps～256kbps；RS-422/485为300bps～1.5Mbps。按终端和线路条件选择参数。
06问是否自带I/O与继电器？＋ 展开− 收起
答
应用中的I/O与继电器为外接串口终端；本机不因此具备原生I/O端口。
