工业导轨式2路Modbus串口服务器（光纤级联型）
型号：FCT-1200-F1B2S2
沿线仪表采集与光纤级联
各站点通过两路串口接入现场仪表，相邻设备经百兆光口级联。上位机可通过Modbus TCP集中读取串口仪表数据。
- 串口
- RS-232/422/485，300～921600bps
- 网络
- 2路百兆光以太网，1路10/100Mbps RJ45
- 供电版本
- 双路DC9–70V端子版，或内置宽压电源版（-AC）
产品实物 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03
正面 · 双光口与串口 · 点击主图在本页放大
产品概览
产品介绍
- 为现场串口仪表提供以太网接入。两路 RS-232／422／485 支持 Modbus RTU 转 Modbus TCP，供监控中心集中读取。
- 2 路百兆光以太网口可沿站点依次级联，1 路百兆 RJ45 电口可接入本地以太网。
- 导轨或壁挂安装。低压端子版和宽压内置电源版可按控制柜供电条件选型。
核心特性
- 光纤级联：两个百兆光口可沿多个采集站点串接。
- 双串口：两路三合一串口，支持自定义波特率和自动扫描匹配。
- 多会话：每路串口最多 4 路 TCP 或 UDP 会话，支持虚拟串口及 Socket 接入。
- 远程维护：支持 Web、SNMP、在线升级和断网自动恢复连接。
接口安装
接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

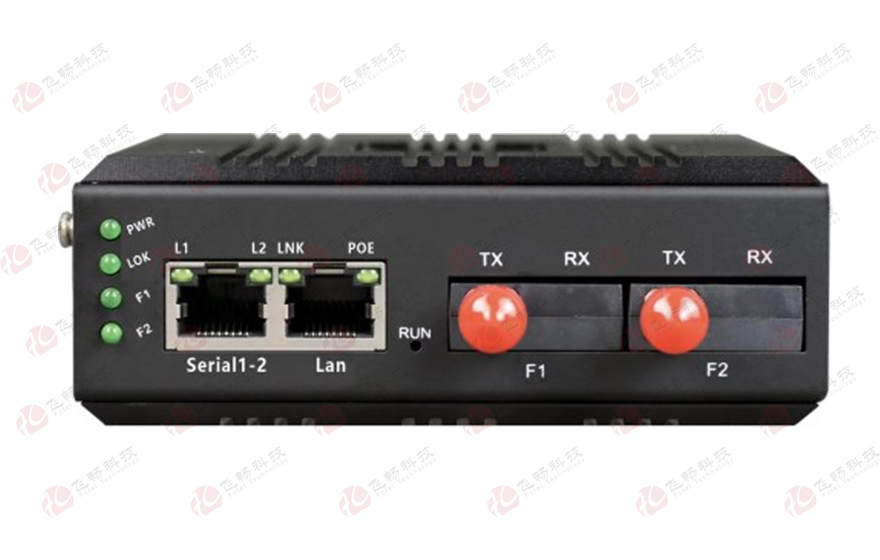

业务面板 · 串口、LAN、F1／F2 · 点击主图在本页放大
01串行信号与接线核对＋ 展开− 收起
| 制式 | 信号 | 接口标准 |
|---|---|---|
| RS-232 | RXD、TXD、GND | EIA/TIA-232（ITU-T V.28） |
| RS-422 | TxD+、TxD−、RxD+、RxD−、GND | EIA/TIA-422（ITU-T V.11） |
| 四线 RS-485 | TxD+、TxD−、RxD+、RxD−、GND | EIA/TIA-485 |
| 两线 RS-485 | A（TX+）、B（TX−）、GND | EIA/TIA-485 |
Serial1-2为两路串行业务接口。请使用配套串口线，按对应硬件版本的接线资料核对插座针位和拨码设置。
02机身尺寸与安装＋ 展开− 收起
机身110×87×40mm（长×宽×高），约0.45kg/台。支持导轨或壁挂安装。安装时为电源接线、串口线和光纤弯曲预留空间。
技术参数
01硬件与环境＋ 展开− 收起
| 项目 | 规格 |
|---|---|
| 处理器 | ARM Cortex-M4，240 MHz。 |
| 以太网电口 | 1 × RJ45，10/100BASE-T(X) 自适应，全／半双工自动协商，支持 Auto-MDIX。 |
| 以太网光口 | 2 × 百兆光以太网口，支持链路级联。SC／FC／ST／LC（SFP）按订货配置选型。 |
| 纤型与波长 | 支持单纤或双纤。多模 850／1310 nm，单模 1310／1550 nm。 |
| 光纤传输距离 | 20／40／60／80／120 km，按光接口配置、对端及光路预算确定。 |
| 典型光发射功率 | 单模 100 μW～0.93 mW。 |
| MAC 地址表 | 可学习 4096 个 MAC 地址。 |
| 串口与波特率 | 2 路 RS-232／RS-422／RS-485 可选，300～921600 bps，支持线速无阻塞通信、自动扫描匹配与自定义波特率。 |
| 结构与安装 | IP40 阳极氧化铝合金外壳，无风扇散热。110（长）× 87（宽）× 40（高）mm，0.45 kg/台，导轨或壁挂。 |
| 环境与可靠性 | 工作／储存 −40～+85 ℃，工作湿度 0%～95% RH（无凝结），MTBF ＞100,000 小时。全型号 100% 烤机。 |
02联网与管理＋ 展开− 收起
| 项目 | 规格 |
|---|---|
| 工作模式 | Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client。 |
| 协议转换 | Modbus RTU 转 Modbus TCP，用于通过以太网读取串口设备数据。 |
| 协议与访问 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP，支持标准 TCP/IP Socket、虚拟串口驱动。 |
| 并发连接 | 每路串口最多 4 路 TCP 或 UDP 会话。TCP 支持最多 4 个连接，UDP 支持单机或多机通信。 |
| 配置与监视 | Windows 配置工具、串口及 Web 配置，支持访问控制、快速配置、串口状态和串口参数监视及 SNMP 网管。 |
| 网络恢复与升级 | 支持跨网关／路由通信、网络中断后自动恢复连接，以及本地和远程固件升级。 |
03电源版本与防护＋ 展开− 收起
| 项目 | 低压端子版 | 宽压内置电源版 |
|---|---|---|
| 输入范围 | 双路冗余 DC 9–70 V。 | AC 85–265 V 或 DC 110–300 V。 |

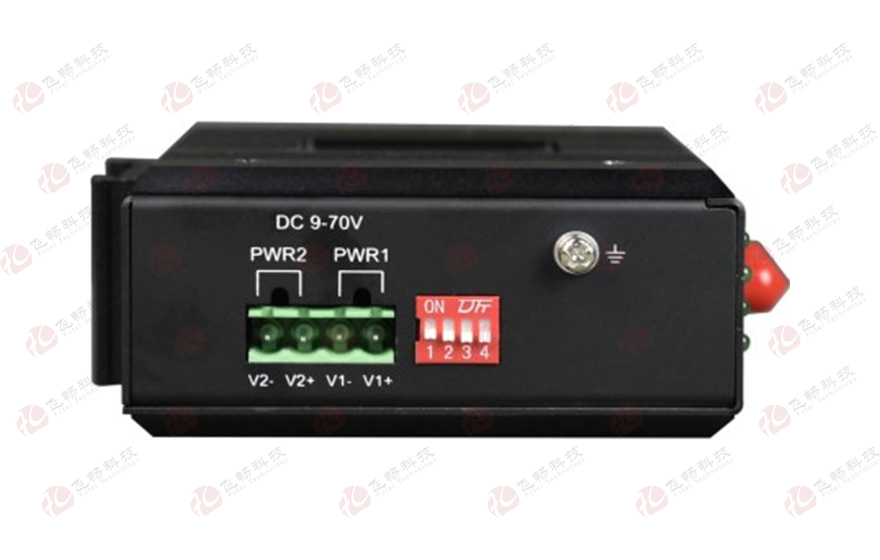

| 供电接口 | 4 芯 5.08 mm 插入式端子，PWR1／PWR2 双输入。 | 1 × 三位梅花电源座。 |
| 内部隔离与保护 | 内部隔离、双路冗余、极性自动检测、过载及防反接。 | 电源内部隔离，支持过载及反接保护。 |
| 整机功耗 | ＜5 W。 | ＜5 W。 |
工业四级EMC。适用项目及试验条件按对应硬件版本的试验资料核对。
应用场景
01部署与验收＋ 展开− 收起

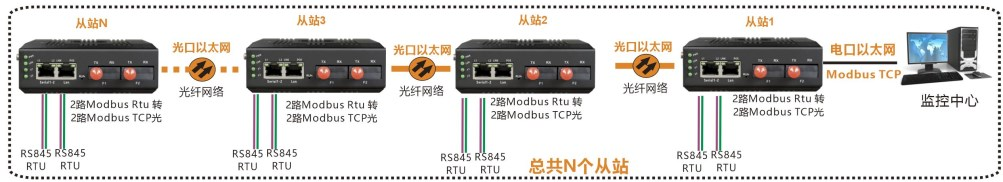

| 部署环节 | 配置与验收 |
|---|---|
| 串口接入 | 按仪表制式、地址、波特率及串口参数设置，示例使用两路 RS-485。 |
| 光纤级联 | 相邻两端匹配光口配置、速率、波长、单多模、单双纤和光路预算。按实际站点数和串口负载验证通信。 |
| 上位机采集 | 通过可达的以太网连接读取数据。多会话并用时，由上位系统协调对同一仪表的请求。 |
图示为开放链路。闭合光纤环路前，须核对本机硬件、固件及现场网络的防环机制。
配置选型
01型号定义与完整订货配置＋ 展开− 收起
| FCT | 1200 | F1 | B2 | S2 | [-AC] |
|---|---|---|---|---|---|
| 飞畅串口服务器 | 产品系列 | 1 路百兆电口 | 2 路百兆光口 | 2 路三合一串口 | 内置宽压电源 |
| NO | 名称 | 定义 |
|---|---|---|
| 01 | FCT | 飞畅串口服务器产品前缀。 |
| 02 | 1200 | 本机所属产品系列。 |
| 03 | F1 | 1 路 10/100 Mbps 自适应 RJ45 以太网电口。 |
| 04 | B2 | 2 路百兆光以太网口，可用于站点光纤级联。 |
| 05 | S2 | 2 路串口，支持 RS-232、RS-422 或 RS-485。 |
| 06 | -AC | 内置宽压电源。无 -AC 后缀为双路冗余 DC 端子供电。 |
| 订货型号 | 供电配置 |
|---|---|
| FCT-1200-F1B2S2 | 双路冗余 DC 9–70 V 端子供电。 |

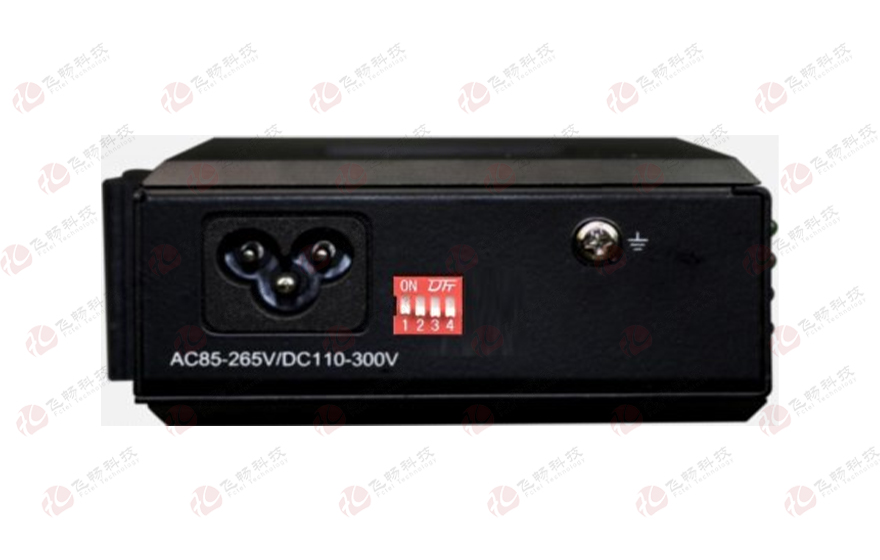

| FCT-1200-F1B2S2-AC | 内置宽压电源，AC 85–265 V 或 DC 110–300 V，三位梅花电源座。 |
资料与问答
01问型号中的B2和S2分别表示什么？＋ 展开− 收起
答
B2表示2路百兆光以太网接口，S2表示2路支持RS-232、RS-422或RS-485的串口。对端光口按百兆以太网链路配置。
02问双光口可以接成闭合环网吗？＋ 展开− 收起
答
规格书给出开放链路级联的用法。闭合光纤环路前须核对硬件、固件及现场网络的防环机制。
03问光口级联前要确认哪些条件？＋ 展开− 收起
答
相邻两端须匹配速率、光接口型式、波长、单多模和单双纤，并按光路预算、站点数和实际串口负载验证通信。
04问-AC版本的供电范围是多少？＋ 展开− 收起
答
内置宽压电源版使用三位梅花电源座，支持AC85–265V或DC110–300V。双路DC9–70V端子版的订货型号为FCT-1200-F1B2S2。
