01 楼宇抄表 · RS-485仪表接入以太网

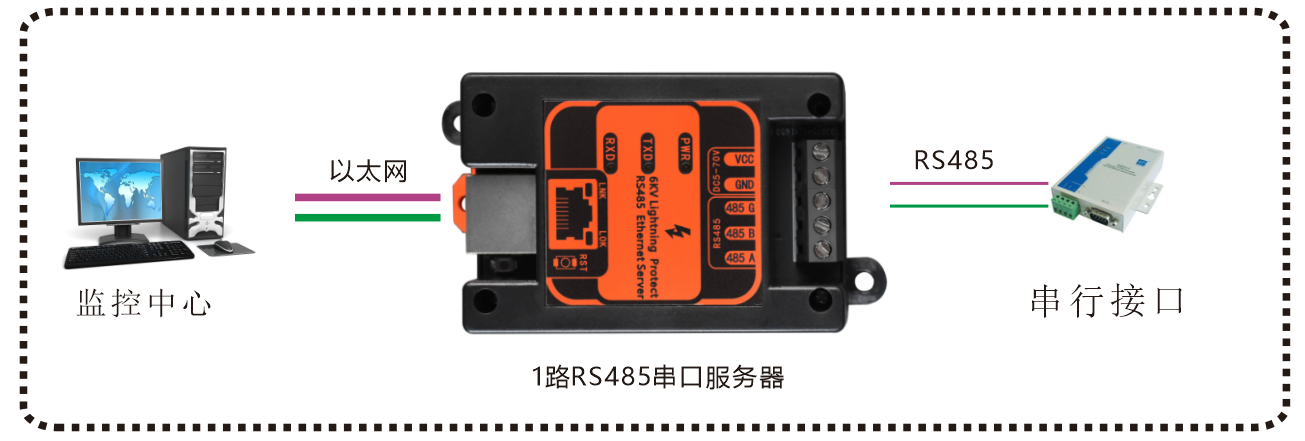

电表通过RS-485接入服务器，上位机通过Modbus TCP采集。服务器与仪表分别供电，核对A/B极性、波特率与仪表地址。
单路RS-485工业串口服务器
型号：FCT-1200-F1D1
让RS-485仪表接入以太网
将一台RS-485仪表或一条串行总线接入网络，供上位机集中采集、监视与远程配置。支持虚拟串口、Socket接入，以及Modbus RTU转Modbus TCP。
- 网络接口
- 1 × RJ45，10/100 Mbps自适应
- 供电输入
- DC 5–70 V；整机功耗 < 3 W
- 外壳安装
- 塑料外壳；97 × 54 × 32 mm
产品实物 · 2个视角每8秒循环切换，可暂停查看。
01 / 02
正面实物 · 点击主图在本页放大
产品概览
产品介绍
- 将一台 RS-485 仪表或一条串行总线接入以太网，供上位机集中采集、监视和远程配置。
- 电源、RS-485 串口支持 6 kV 防雷浪涌保护，网口支持 4 kV，降低感应浪涌造成的接口损坏风险。
- 支持 Modbus RTU 转 TCP、MQTT 透传及 Modbus 转 JSON 数据包；可通过虚拟串口或 Socket 接入原有应用。
核心特性
- 接口防雷 电源、串口 6 kV；网口 4 kV 浪涌保护
- 参数适配 波特率自动扫描匹配，支持自定义
- 沿用软件 虚拟串口 / Socket，减少应用改造
- 平台接入 MQTT 透传 / Modbus 转 JSON
- 远程维护 跨路由、断网重连、远程升级
- 多端访问 最多 4 路 TCP / UDP 会话
接口与安装指示图
接口与安装 · 2个视角每8秒循环切换，可暂停查看。
01 / 02
接口与状态 · 点击主图在本页放大

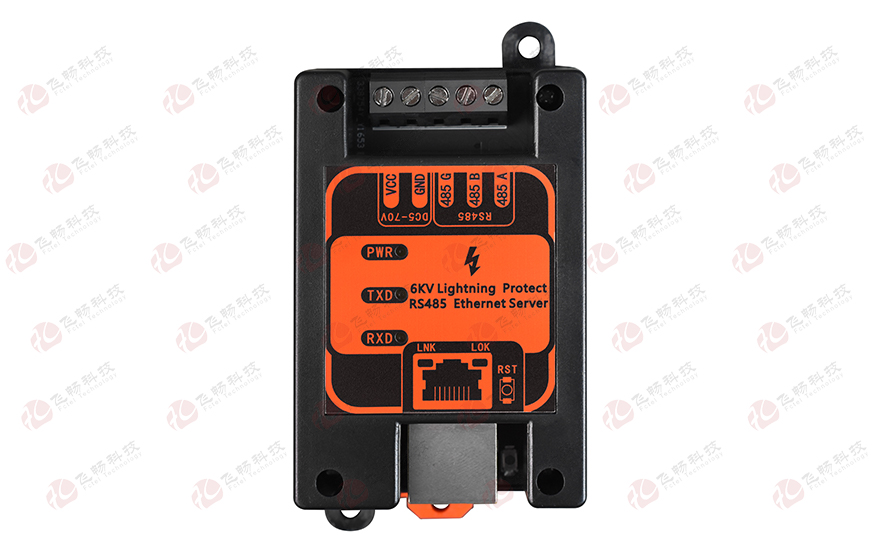

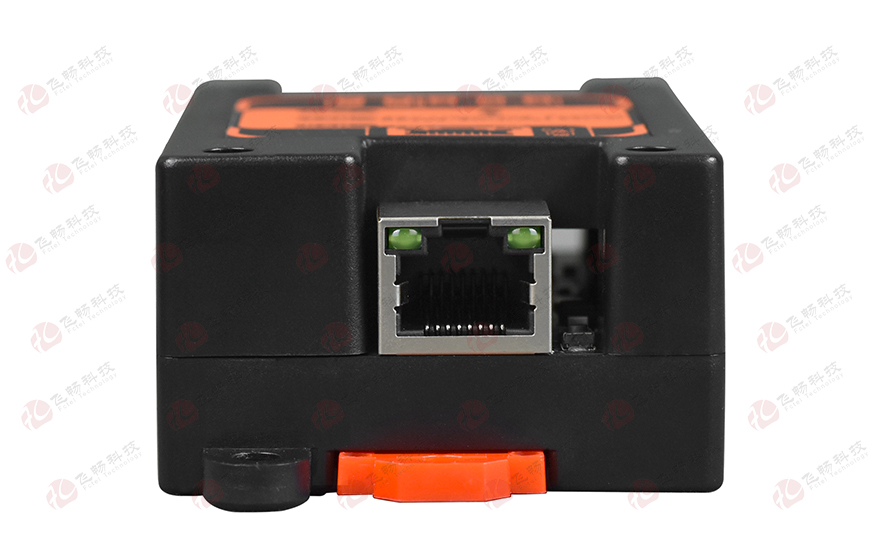

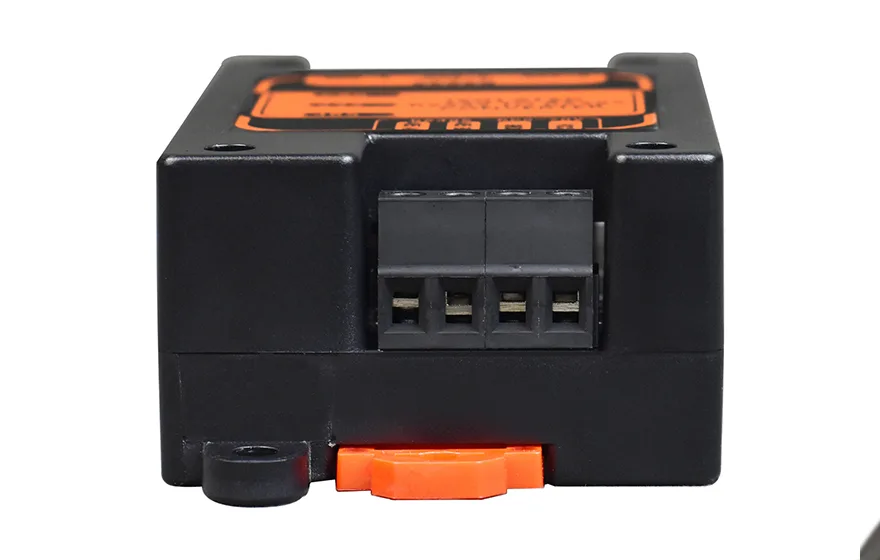

顶部五位端子从左至右为VCC、GND、485 G、485 B、485 A。实际RJ45插口位于底部；正面网口图案表示端口位置。
01端子信号与接线核对
| 端子丝印 | 用途 | 接线提示 |
|---|---|---|
| VCC / GND | 电源输入正端 / 负端 | DC 5–70 V；按丝印接线 |
| 485 A / 485 B | 两线 RS-485 差分信号 | A 对应 TX+，B 对应 TX−；与对端极性核对 |
| 485 G | RS-485 信号地 | 按现场接地与通信方案连接 |
A对应TX+，B对应TX−；结合对端标识核对极性。485 G为串口信号地，按现场接地与通信方案连接。RST按交付说明操作。
02安装空间与现场部署

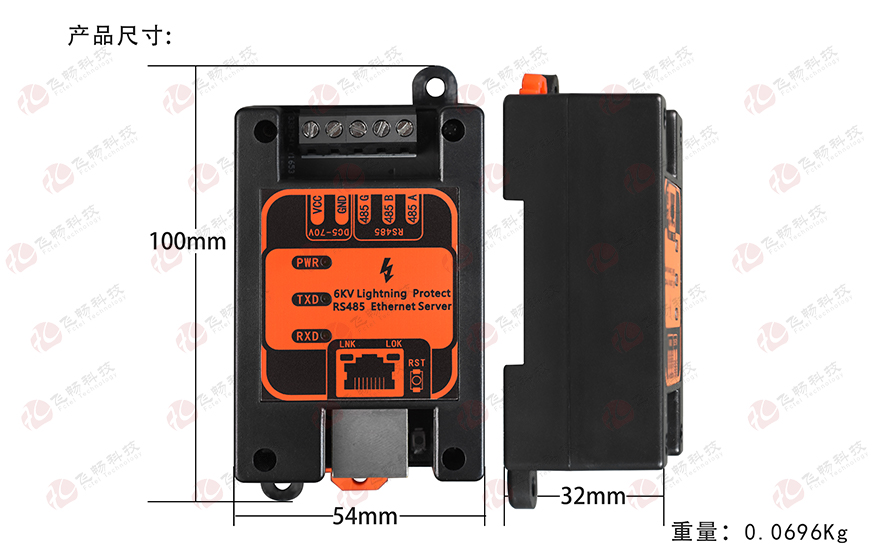

外形尺寸：97 × 54 × 32 mm。支持35 mm导轨或壁挂安装；网线、电源线、串口接线及拆装需预留空间。尺寸图见上方“外形与安装”视角。
技术参数
硬件与电气
| 项目 | 规格 |
|---|---|
| 以太网 | 1 × RJ45，10/100BASE-T(X)，全 / 半双工自适应；Auto-MDI/MDIX |
| 串口 | 1 路两线 RS-485；A / B / GND；5.08 mm 间距螺钉式端子 |
| 串口速率 | 300–921600 bps；波特率自动扫描匹配，支持自定义 |
| 电源输入 | DC 5–70 V；2 芯 5.08 mm 间距螺钉式端子 |
| 整机功耗 | < 3 W |
| 保护功能 | 电源 / RS-485：6 kV；以太网：4 kV 浪涌防护；电源过载、反接保护 |
| 外壳 / 散热 | 塑料外壳，无风扇 |
| 外形尺寸 | 97 × 54 × 32 mm |
| 重量 | 72 g / 台 |
| 安装方式 | 35 mm 导轨或壁挂；安装件按订单确认 |
| 工作 / 存储温度 | -40 ℃ 至 +85 ℃ |
| 工作湿度 | 0%–95% RH，无凝结 |
| MTBF | > 100000 小时 |
通信与管理
| 项目 | 功能 |
|---|---|
| 协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client |
| Modbus 转换 | Modbus RTU 转 Modbus TCP，供网络上位机采集 |
| MQTT / JSON | 支持 MQTT 透传；支持 Modbus 转 JSON 数据包 |
| 会话连接 | 每路串口最多 4 路 TCP 或 UDP 会话；UDP 支持单机或多机通信 |
| 应用接入 | TCP/IP Socket、虚拟串口驱动；支持过网关、跨路由通信 |
| 数据分帧 | 支持串口数据分帧设置 |
| 运行监视 | 串口状态与参数监视；网络中断自动恢复连接 |
| 配置管理 | Web、Windows 配置工具、串口配置；访问控制、快速配置及 SNMP 网管 |
| 维护 | 本地及远程系统固件升级 |
多会话是网络连接能力。访问同一RS-485总线时，轮询与请求协调由上位系统及终端协议确定。
接口防雷与浪涌防护
| 接口或试验项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| DC 电源接口 | 6 kV（开路峰值） | 降低经供电线传入的浪涌风险；同时支持过载、防反接保护 |
| RS-485 串口 | 6 kV（开路峰值） | 三级防雷保护；降低经信号线传入的浪涌风险；按现场接地与总线方案接线 |
| RJ45 以太网接口 | 4 kV（开路峰值） | 降低经网线传入的浪涌风险 |
| 试验依据 | GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验 | |
| 开路电压波形 | 10/700 μs | |
| 等效输出阻抗 | 40 Ω（浪涌发生器） | |
浪涌防护指标须结合对应接口、试验条件和接地方案核对，不是持续工作电压或直击雷防护能力。
03浪涌试验接线与仪器设置实拍

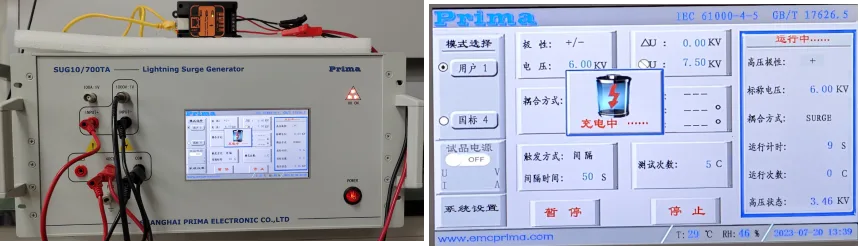

照片展示本机试验接线与仪器设置；完整试验结果以对应记录为准。
典型应用场景
02 厂区泵房 · 串口数据跨网络传输

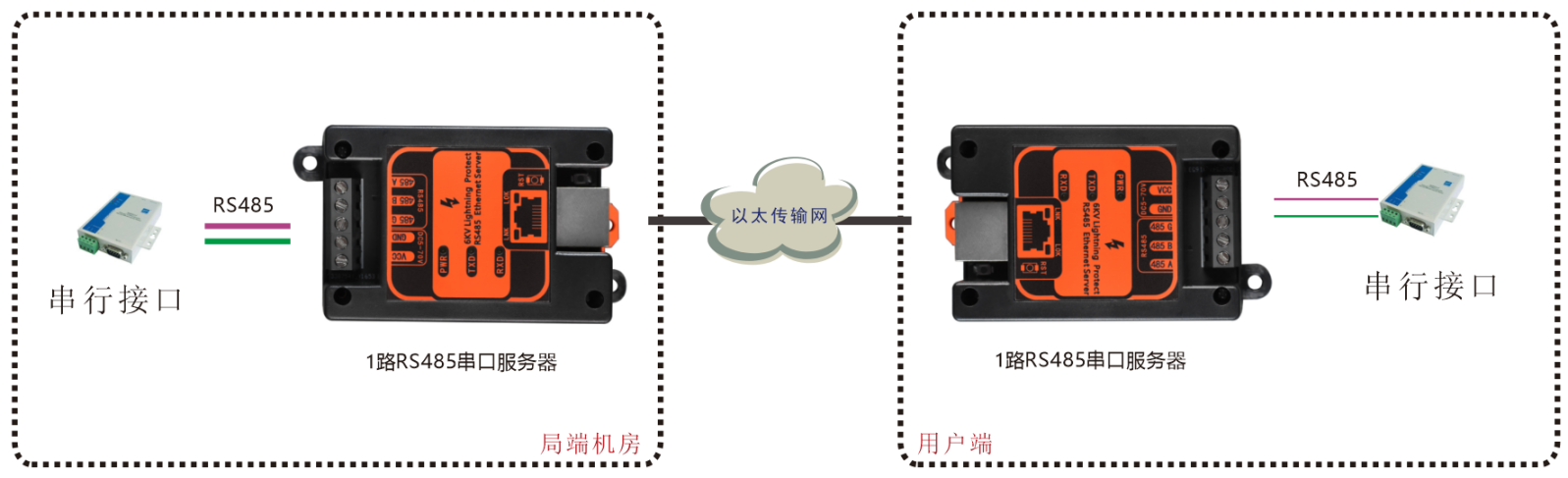

中控室与泵房各部署一台FCT-1200-F1D1，将两端RS-485数据通过IP网络传递。B端TCP Client连接A端TCP Server；网络须可达，终端业务协议须兼容。
图为典型应用接入示意；终端、供电、网络访问与通信参数按项目完成联调。
配置选型与询价
确认订货配置
本机接口固定为1路RS-485与1路百兆RJ45。选择安装需求并填写通信条件，带入咨询确认附件。
订货型号FCT-1200-F1D11路RS-485 · 1路百兆电口
安装方式和通信设置不改变基础型号；附件按订单清单确认。
带此配置咨询01完整型号与规格定义
| FCT- | 1200- | F1 | D1 |
|---|---|---|---|
| 公司与产品类型 | 工业 RS-485 串口服务器系列 | 1 个百兆电口 | 1 路 RS-485 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为本产品型号中的类型标识。 |
| 2 | 产品系列 | 1200 = 本款塑料导轨式工业 RS-485 串口服务器系列。 |
| 3 | 以太网规格 | F = 百兆电口；F1 = 1 个 10/100 Mbps RJ45。 |
| 4 | 串口规格 | D = RS-485；D1 = 1 路两线 RS-485 串口。 |
| 5 | 电源配置 | DC 5–70 V；电源适配器及配套线缆按订单清单确认。 |
| 6 | 安装与附件 | 35 mm 导轨或壁挂；安装件、网线与串口线缆按订单清单确认。 |
| 完整型号 | 配置说明 | 订货确认 |
|---|---|---|
| FCT-1200-F1D1 | 1 路 RS-485 + 1 路百兆 RJ45 | 供电 DC 5–70 V；安装形式、附件及终端协议 |
资料与选型问答
本型号常见问题
01问这台设备支持RS-232或RS-422吗？
答
本型号为1路两线RS-485，使用A、B和信号地端子，不是三合一串口服务器。
02问最多4路会话，是否就是4条串口？
答
不是。只有1条RS-485通道；最多4路TCP或UDP会话是网络连接能力，共用同一串口总线。
03问可用Modbus TCP上位机采集RS-485仪表吗？
答
支持Modbus RTU转Modbus TCP。使用前核对仪表地址、寄存器、串口参数、上位机设置与网络配置。
04问波特率如何匹配？
答
支持300–921600 bps、波特率自动扫描匹配及自定义。仍需按终端设备确认实际波特率、帧格式及通信条件。
05问电源与RS-485端子怎样区分？
答
正面朝向观察时，顶部五位端子从左至右为VCC、GND、485 G、485 B、485 A。电源输入为DC 5–70 V；485 A对应TX+、485 B对应TX−，极性按对端核对。
06问两台设备能连接厂区与泵房的串口吗？
答
可采用TCP透明对连，一端TCP Client连接另一端TCP Server的IP与端口。两端业务协议兼容、IP可达且访问策略允许，并现场验证超时和断网重连。
07问一条RS-485总线能接多少台设备？
答
不能仅根据串口数量确定。应结合仪表负载、线缆、终端匹配、轮询周期和实际现场条件验证。
08问外壳材质与安装尺寸是什么？
答
塑料外壳，无风扇，外形97 × 54 × 32 mm，重量72 g/台；支持35 mm导轨或壁挂安装。安装件、网线与串口线缆按订单确认。
09问能通过MQTT接入平台，或把Modbus数据转成JSON吗？
答
支持MQTT透传和Modbus转JSON数据包。MQTT主题、消息格式及Modbus寄存器按项目配置，平台需接收对应消息。
资料与适用范围
本页依据FCT-1200-F1D1工业RS485串口服务器产品规格书。电源适配器、网线、串口线缆与安装件按订单清单确认；仪表、控制器与上位机需完成参数匹配及现场联调。
相关技术：Modbus网关与协议转换 · 比较串口服务器型号
