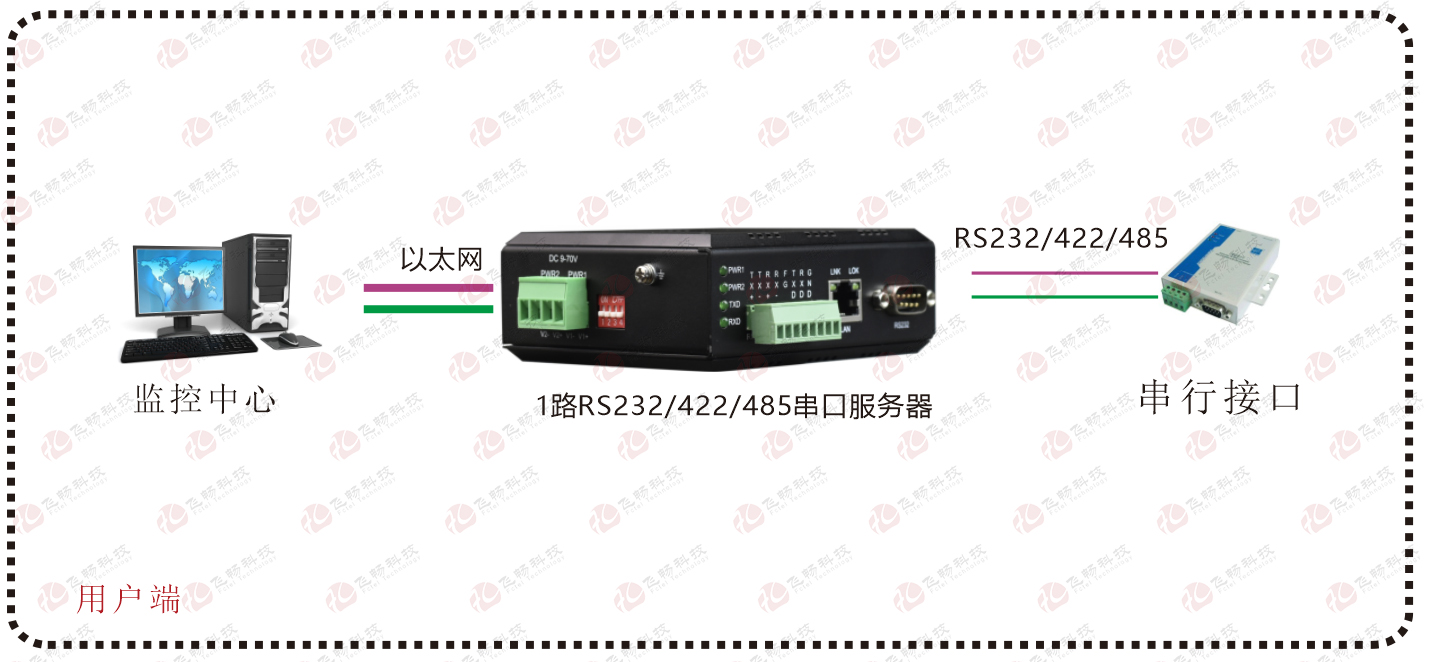

01 单台联网 · 泵站流量仪表采集
流量仪表经RS-485接入FCT-1300-F1S1，上位机经以太网通过Modbus TCP采集。按仪表协议匹配波特率、帧格式和寄存器地址。
迷你工业轨式三合一串口服务器
型号：FCT-1300-F1S1
一条串口通道，接入百兆以太网
通过Web选择RS-232、RS-422或RS-485；支持TCP/UDP透明传输、Modbus RTU转Modbus TCP，以及MQTT透传和Modbus数据转JSON。
- 网络接口
- 1 × RJ45，10/100 Mbps自适应
- 供电版本
- 双路DC 9–70 V；内置AC电源版可选
- 外壳安装
- 铝合金、IP40；110 × 86 × 40 mm
产品实物 · 5个视角每8秒切换，点击可停留查看。
01 / 05

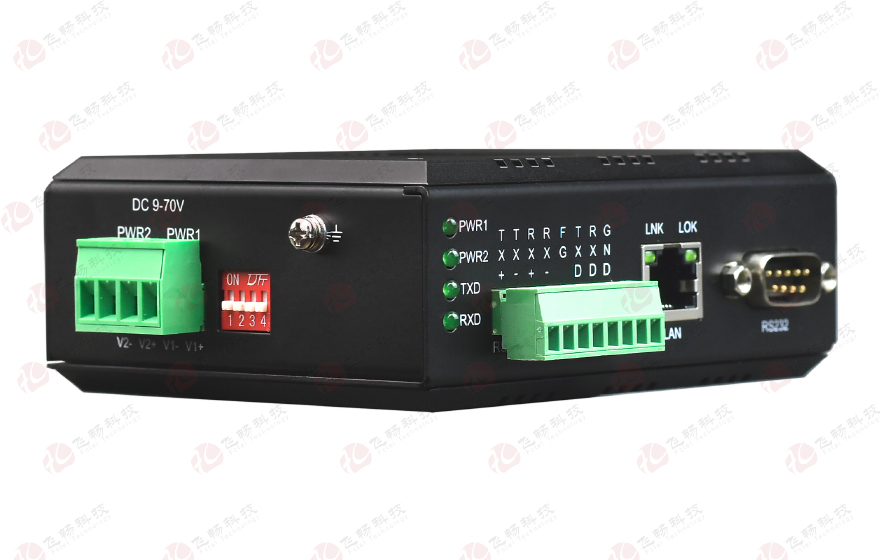

实物斜视 · 点击主图在本页放大
产品概览
产品介绍
- 将串口设备或一条串行总线接入以太网；1 路三合一通道通过 Web 选择 RS-232、RS-422 或 RS-485。
- 支持 TCP / UDP 透传、Modbus RTU 转 TCP、MQTT 透传和 Modbus 转 JSON 数据包，便于平台接入。
- 铝合金无风扇机壳，支持导轨或壁挂；可选双路 DC 端子供电或内置 AC 电源版本。
核心特性
- 接口防雷 电源、串口 6 kV；网口 4 kV 浪涌保护
- 沿用软件 虚拟串口 / Socket，减少应用改造
- 现场适配 Web 选三合一，支持自定义波特率
- 平台接入 MQTT 透传 / Modbus 转 JSON
- 远程维护 跨路由、断网重连、远程升级
- 多端访问 最多 4 路 TCP / UDP 会话
- 工业安装 铝合金 IP40；宽温、导轨 / 壁挂
接口与安装指示图
接口与安装 · 3个视角每8秒切换，点击可停留查看。
01 / 03

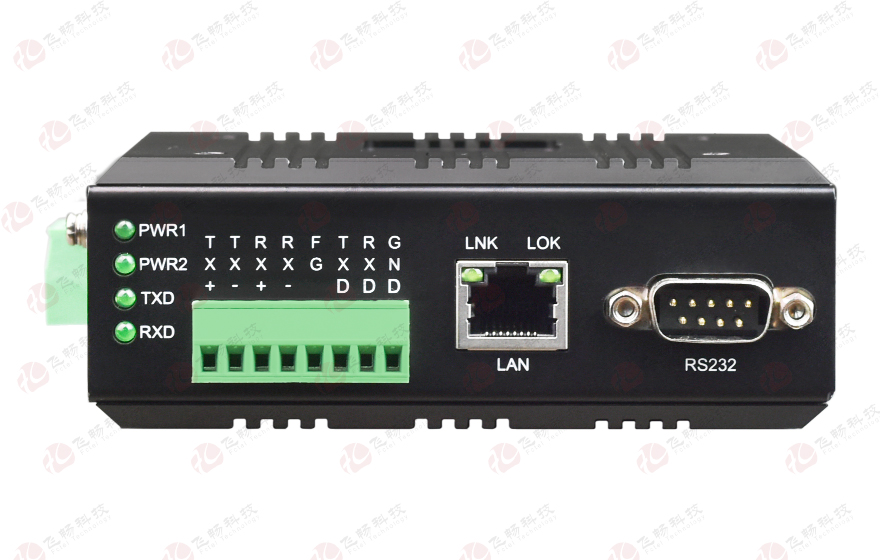

通信与指示 · 点击主图在本页放大
RS-232 / RS-422 / RS-485通过Web软件选择；接线端子与DB9均服务于同一条通道。端子电源与内置AC电源为不同版本。
01串口信号名称与接线核对
| 模式 | 信号名称 |
|---|---|
| RS-232 | 接线端子：RXD / TXD / GND；DB9 公头：RXD / TXD / GND / CTS / RTS |
| RS-422 / 四线 RS-485 | TxD+ / TxD− / RxD+ / RxD− / GND |
| 两线 RS-485 | A（对应 TX+）/ B（对应 TX−）/ GND |
核对所选模式、对端信号定义和公共参考地后接线。此处列出信号名称，不以连接器外形推测针脚。
02外形尺寸与安装空间
技术参数
硬件与电气
| 项目 | 规格 |
|---|---|
| 处理器 | ARM Cortex-M4，主频 240 MHz |
| 以太网 | 1 × RJ45；10/100BASE-T(X)，全 / 半双工自适应，Auto-MDI/MDIX |
| MAC 地址表 | 4096 条 |
| 串口 | 1 路 RS-232 / RS-422 / RS-485，Web 选择；端子 + DB9 公头 |
| 串口速率 | 300–921600 bps；支持自动扫描匹配和自定义波特率 |

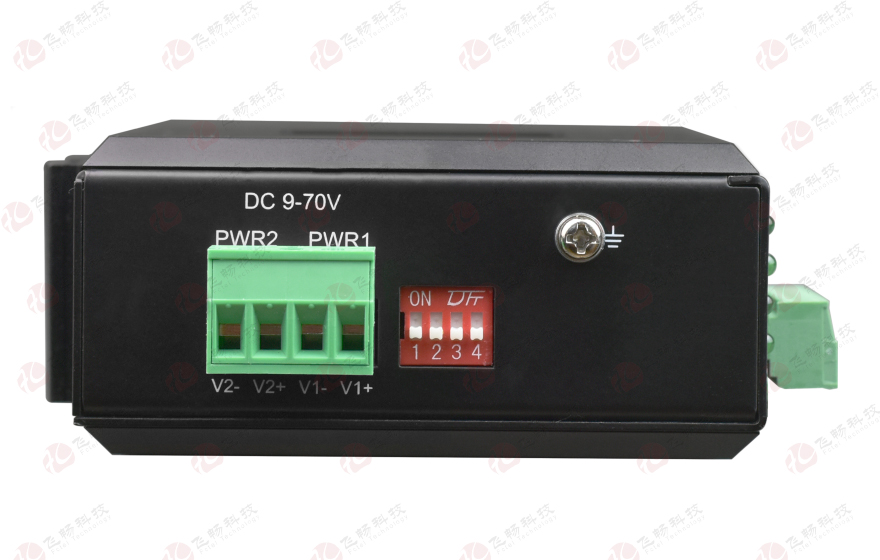

| 端子供电版本 | 双路冗余 DC 9–70 V；4 芯 5.08 mm 插拔式端子 |

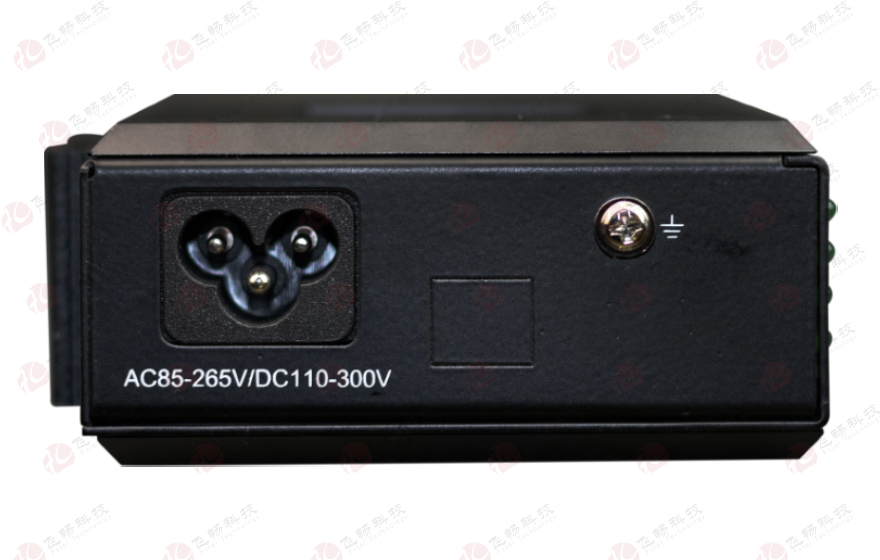

| 内置AC电源 | 后缀 -AC；AC 85–265 V 或 DC 110–300 V；三位梅花电源座 |
| 整机功耗 | < 5 W |
| 电源保护 | 电源、串口 6 kV；RJ45 网口 4 kV 浪涌防护；过载保护；端子版本支持反接保护与内部隔离 |
| 尺寸 / 重量 | 110 × 86 × 40 mm；0.495 kg / 台 |
| 外壳 / 安装 | 铝合金，无风扇；IP40；35 mm 导轨或壁挂 |
| 工作/存储温度 | -40 ℃ 至 +85 ℃ |
| 工作湿度 | 0%–95% RH，无凝结 |
| MTBF | > 100000 小时 |
网络与管理
| 项目 | 功能 |
|---|---|
| 协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 透明传输模式 | TCP Server、TCP Client、UDP Server、UDP Client |
| Modbus 转换 | Modbus RTU 转 Modbus TCP，供网络上位机采集 |
| MQTT / JSON | 支持 MQTT 透传；支持 Modbus 转 JSON 数据包 |
| 会话连接 | 每路串口最多 4 路 TCP 或 UDP 会话；UDP 支持单机或多机通信 |
| 应用接入 | TCP/IP Socket、虚拟串口驱动；支持过网关和跨路由通信 |
| 数据分帧 | 支持串行数据分帧设置 |
| 运行监视 | 串口状态及参数监视；网络中断后自动恢复连接 |
| 配置与访问 | Web、Windows 配置工具、串口配置；支持访问控制、快速配置及 SNMP 网管 |
| 维护 | 支持本地和远程系统固件升级 |
多会话是网络连接能力；串口响应、轮询节奏与请求协调由实际终端协议和上位系统决定。
接口防雷与浪涌防护
| 接口或试验项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV（开路峰值） | 降低经供电线传入的浪涌风险；过载保护；DC 端子支持防反接 |
| 三合一串口 | 6 kV（开路峰值） | RS-232 / RS-422 / RS-485；降低信号线传入的浪涌风险 |
| RJ45 以太网接口 | 4 kV（开路峰值） | 降低经网线传入的浪涌风险 |
| 试验依据 | GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验 | |
| 开路电压波形 | 10/700 μs | |
| 试验源阻抗 | 40 Ω | |
浪涌防护指标须结合对应接口、试验条件和接地方案核对，不是持续工作电压或直击雷防护能力。
典型应用场景
02 两台对连 · 生产称重数据联网
两台服务器各使用一路RS-232，将称重仪表与远端串口主机连接到IP网络。B端TCP Client连接A端TCP Server；两端串口协议须兼容。

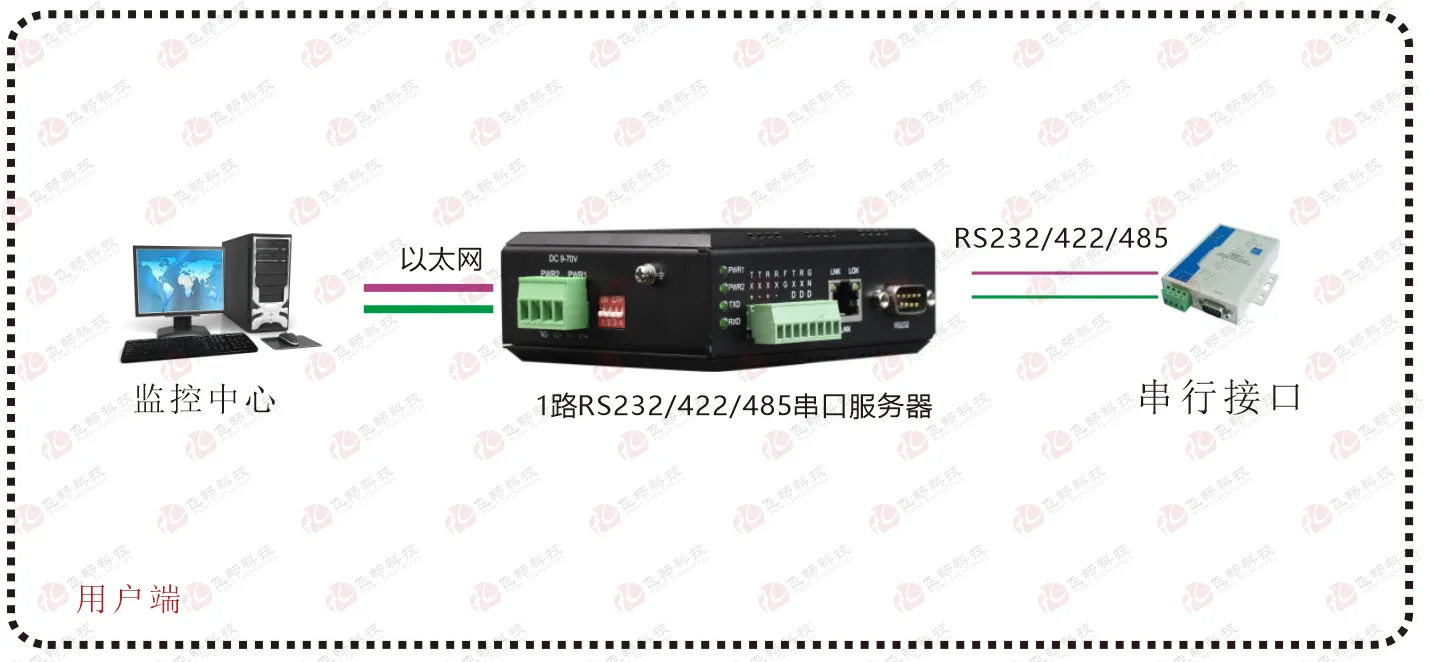

图为典型应用接入示意；终端、供电、网络访问与通信参数按项目完成联调。
配置选型与询价
组合订货型号
供电版本决定订货后缀；串口工作模式和安装需求随配置一并带入咨询。
已生成订货型号FCT-1300-F1S11路串口 · 1路百兆电口
双路冗余DC 9–70 V端子电源；串口模式通过Web设置。
带此配置咨询01完整型号示例与命名规则
| 完整型号 | 供电与安装选择 |
|---|---|
| FCT-1300-F1S1 | 双路冗余 DC 9–70 V 端子电源；导轨 / 壁挂及附件按订单 |
| FCT-1300-F1S1-AC | 内置 AC220V 电源；输入 AC 85–265 V / DC 110–300 V；附件按订单 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为该产品型号中的类型标识。 |
| 2 | 产品系列 | 1300 为本工业串口服务器系列代码。 |
| 3 | 以太网规格 | F = 百兆电口；F1 = 1 个 10/100 Mbps RJ45 电口。 |
| 4 | 串口规格 | S = RS-232 / RS-422 / RS-485 三合一接口；S1 = 1 条通道，Web 选择模式。 |
| 5 | 电源属性 | AC = 内置 AC220V 电源，后缀写作 -AC；输入 AC 85–265 V 或 DC 110–300 V。不加 -AC 为双路 DC 9–70 V 端子供电。 |
| 6 | 安装与附件 | 35 mm 导轨或壁挂；安装件、电源线及串口线缆按订单清单确认。 |
资料与选型问答
资料依据：FCT-1300-F1S1产品规格书V1.2。基础型号为双路DC端子电源；内置AC电源版本使用-AC后缀。
本型号常见问题
01问端子和DB9能当作两路独立串口使用吗？
答
不能。端子和DB9均服务于同一条串口通道。S1表示1条三合一通道，RS-232、RS-422、RS-485通过Web选择一种模式使用。
02问基础型号与-AC型号有什么区别？
答
FCT-1300-F1S1使用双路冗余DC 9–70 V端子输入；FCT-1300-F1S1-AC为内置电源版本，输入AC 85–265 V或DC 110–300 V，使用三位梅花电源座。两者为不同供电版本。
03问能让Modbus RTU仪表接入Modbus TCP上位机吗？
答
支持Modbus RTU转Modbus TCP。使用前要核对串口模式、波特率、帧格式、仪表地址与寄存器，并在项目中联调。透明传输与Modbus转换应按实际工作模式设置。
04问最多4路会话，是否等于4路串口？
答
不是。设备只有1条串口通道；最多4路TCP或UDP会话是网络连接能力。多个客户端访问同一仪表时，需要上位系统协调请求、响应和轮询节奏。
05问两台设备可以把称重数据通过网络传到远端吗？
答
可以采用TCP透明对连：一端TCP Server，另一端TCP Client指向其IP和端口。两端串口设置分别匹配所接终端，且IP可达、路由和访问策略允许该TCP连接。
06问支持MQTT与JSON吗？
答
支持MQTT透传和Modbus转JSON数据包。主题、消息格式及寄存器按项目配置；平台须接收对应消息，不能把透传理解为自动兼容所有平台。
07问安装需要预留多大空间？
答

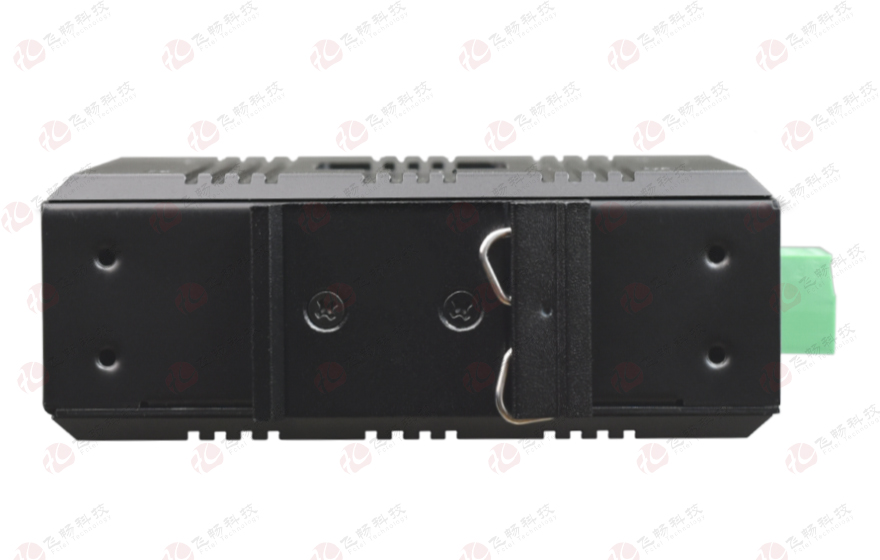

机身110 × 86 × 40 mm，支持TS-35/7.5导轨或壁挂；壁挂横向安装孔距130 mm。还需为网线、DB9、端子及电源线预留拆装与弯曲空间，安装附件按订单确认。
资料与适用范围
本页参数、接口、供电版本与订货规则依据FCT-1300-F1S1产品规格书。安装附件、电源线及串口线缆按订单清单确认；实际仪表与平台应完成通信联调。
