工业轨式16路串口服务器
型号：FCT-1600-F2S16
16路串口集中联网，双百兆口按现场组网
将仪表、PLC等串口设备集中接入网络，16路可分别设置参数与连接。
本规格不配置无线功能。每路同一时刻使用一种串口模式；网口模式按项目设置。
- 业务网口
- 2 × RJ45，10/100 Mbps
- 供电输入
- 双路冗余DC 9–70 V；功耗<5 W
- 外壳安装
- 162 × 132 × 50 mm；IP40；导轨 / 壁挂
产品实物与配置 · 4个视角进入图片区域后，每8秒切换，可随时暂停。
01 / 04

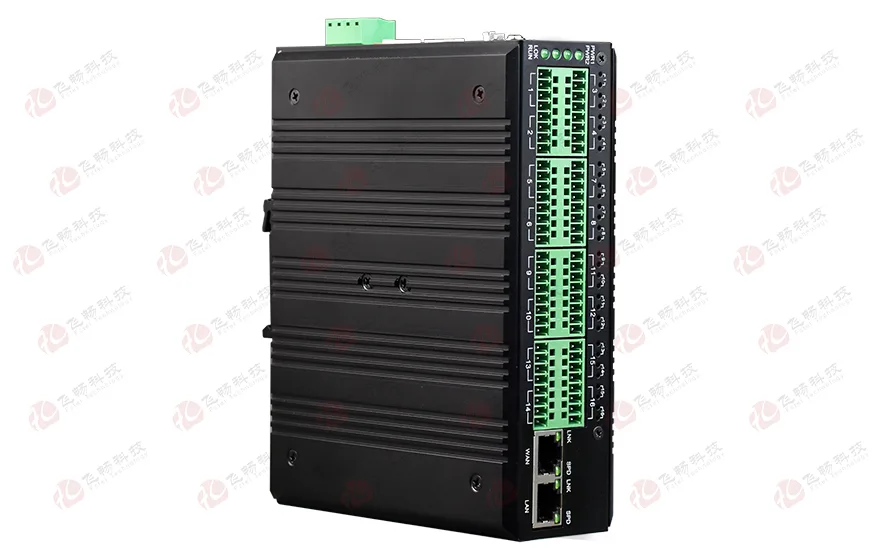

实物斜视 · 点击主图在本页放大
产品概览
产品介绍
- 将仪表、PLC等串口设备集中接入网络，16路可分别设置参数与连接。 RS-485逐路独立屏蔽线地，地间2.5 kV电气隔离，降低地电位差干扰，限制故障跨路波及。
- S16三合一版通过Web选择RS-232 / RS-422 / RS-485；固定制式及混搭按订货配置。
- 双百兆口可选1 LAN＋1 WAN双IP / 双MAC，或两口100M线速交换。
- 支持Modbus RTU转TCP、MQTT透传与Modbus转JSON；每路隔离及接口浪涌防护适用于工业现场。
核心特性
- 集中采集16路独立配置，减少分散设备
- 现场适配Web选三合一；固定制式可混搭
- 网络灵活双IP / 双MAC或百兆线速交换
- 平台接入RTU转TCP；MQTT透传 / JSON
- 接口隔离每路2.5 kV隔离
- 接口防雷电源、串口6 kV；网口4 kV
- 远程维护虚拟串口、跨路由、重连与升级
接口与安装指示图
接口与安装 · 3个视角进入图片区域后，每8秒切换，可随时暂停。
01 / 03

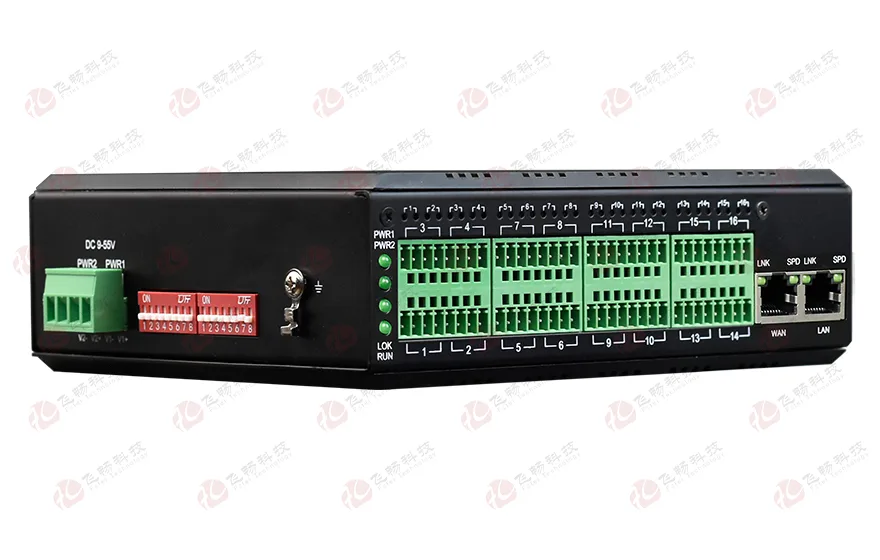

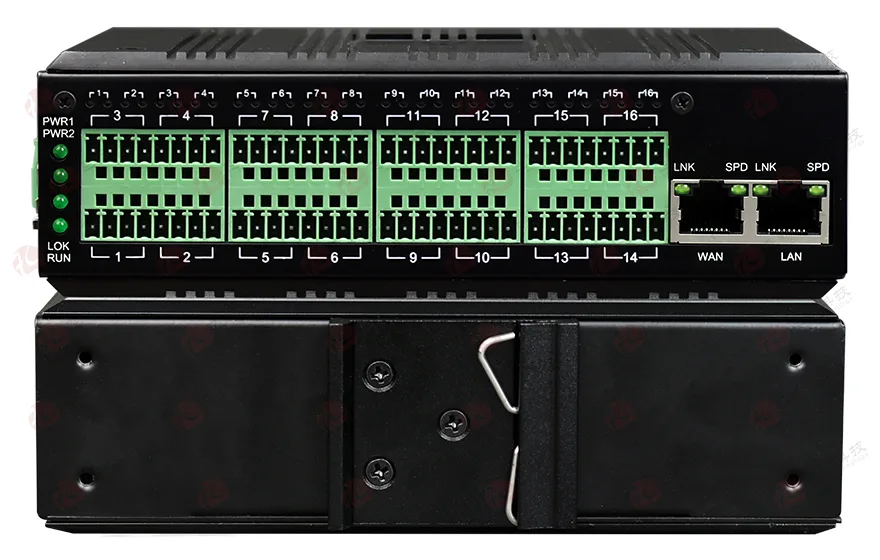

正面通信与状态 · 点击主图在本页放大
01串口信号与接线核对＋展开−收起
| 接口模式 | 信号名称 | 接线说明 |
|---|---|---|
| RS-232 | RXD / TXD / GND | 与对端收发及信号地对应 |
| RS-422 / 四线 RS-485 | TxD+ / TxD− / RxD+ / RxD− | RS-422 不设 GND；差分收发线按接线表对应 |
| 两线 RS-485 | A / B / GND | 按终端极性与信号地要求接线 |
RS-422不设GND；信号名称不表示端子物理顺序，各路接线以交付接线表为准。
02外形尺寸与安装空间＋展开−收起
162 × 132 × 50 mm，1.162 kg；端子、网线与导轨拆装须预留空间。
技术参数
硬件与电气
| 项目 | 规格 |
|---|---|
| 处理器 | 双核 Cortex-A35＋Cortex-M4 异构处理器 |
| 业务网口 | 2 × RJ45，10/100 Mbps，全 / 半双工自适应；Auto-MDI/MDIX |
| 网口模式 | 1 LAN＋1 WAN，双 IP / 双 MAC；或 2 口 100M 线速交换模式 |
| 串口配置 | S16：16 路 RS-232 / RS-422 / RS-485 三合一，Web 软件选择；固定 D / R / X 及混搭可选 |
| 串口速率 | 300–150000 bps；各路参数分别配置 |
| 串口隔离 | 每路 2.5 kV 隔离；三合一及固定接口版本均适用 |
| 防雷保护 | 电源、全部串口 6 kV；RJ45 4 kV；条件见防护表 |
| 电源 / 功耗 | 双路冗余 DC 9–70 V；4 芯 5.08 mm 电源端子；< 5 W |
| 电源保护 | 过载、防反接保护 |
| 外壳 / 安装 | 黑色阳极氧化铝合金，IP40，无风扇；35 mm 导轨 / 壁挂 |
| 尺寸 / 重量 | 162 × 132 × 50 mm；1.162 kg / 台 |
| 工作 / 储存温度 | −40 °C 至 +85 °C |
| 湿度 / MTBF | 0%–95% RH，无凝结；> 100000 小时 |
通信与管理
| 项目 | 功能 |
|---|---|
| 操作系统 | Linux / OpenWrt |
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client |
| Modbus 转换 | Modbus RTU 转 Modbus TCP，供网络上位机采集 |
| MQTT / JSON | MQTT 透传；Modbus 转 JSON 数据包；支持多主题发布与订阅、下发 JSON 解析与定时上报 |
| 会话连接 | 每路串口最多 4 路 TCP 或 UDP 会话，按通道分别管理 |
| 应用接入 | 虚拟串口驱动、TCP/IP Socket；支持过网关、跨路由通信 |
| 数据与运行 | 串口数据分帧；状态与参数监视；网络中断后自动重连 |
| 配置 / 网管 | Web、Windows 配置工具、串口配置；SNMP、SSH / Telnet 管理 |
| 安全 / 维护 | SSL 安全传输按配置启用；访问控制；本地及远程系统固件升级 |
多会话不增加物理串口数量；同一终端请求由上位系统协调。
01接口防护与逐路隔离＋展开−收起
| 接口／防护项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV（开路峰值） | 降低经供电线传入的雷击感应及开关操作浪涌风险；过载、防反接保护 |
| 全部串口 | 6 kV（开路峰值） | 降低信号线雷击感应及开关操作浪涌风险；每路 2.5 kV 隔离 |
| RJ45 以太网接口 | 4 kV（开路峰值） | 降低经网线传入的雷击感应及开关操作浪涌风险 |
| 串口光电隔离 | 每路2.5 kV | 每一路串口均提供光电隔离。 |
| RS-485独立地 | 2.5 kV电气隔离 | 每路RS-485均带独立屏蔽线地；各路地相互隔离。 |
| 交流误接隔离 | AC220V / AC380V | 一路串口直接误接上述电压时，不会烧毁隔离侧的其他串口设备；非串口正常工作输入电压。 |
| 防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验； 开路电压波形：10/700 μs； 试验源阻抗：40 Ω | ||
隔离与浪涌防护需结合现场接地、布线及外部防护。AC220V / AC380V为误接隔离说明，非串口正常工作输入电压。
应用场景

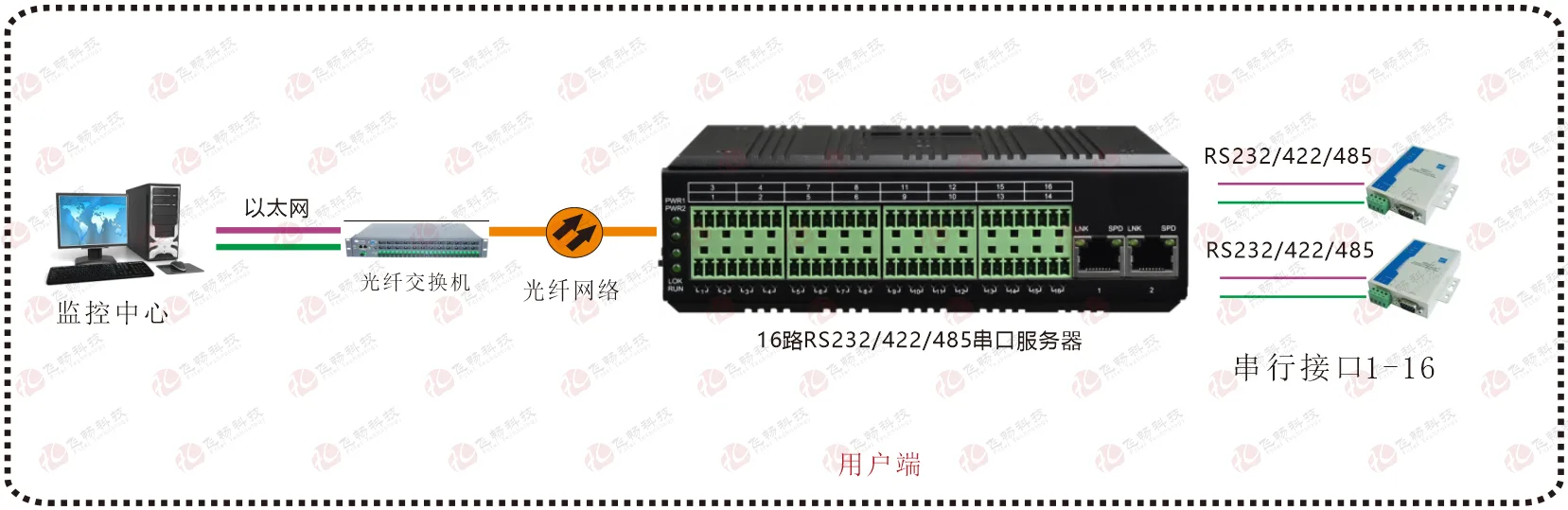

集中采集：多仪表接入监控网络
图中仅展示部分通道；串口制式、参数与协议须匹配终端。

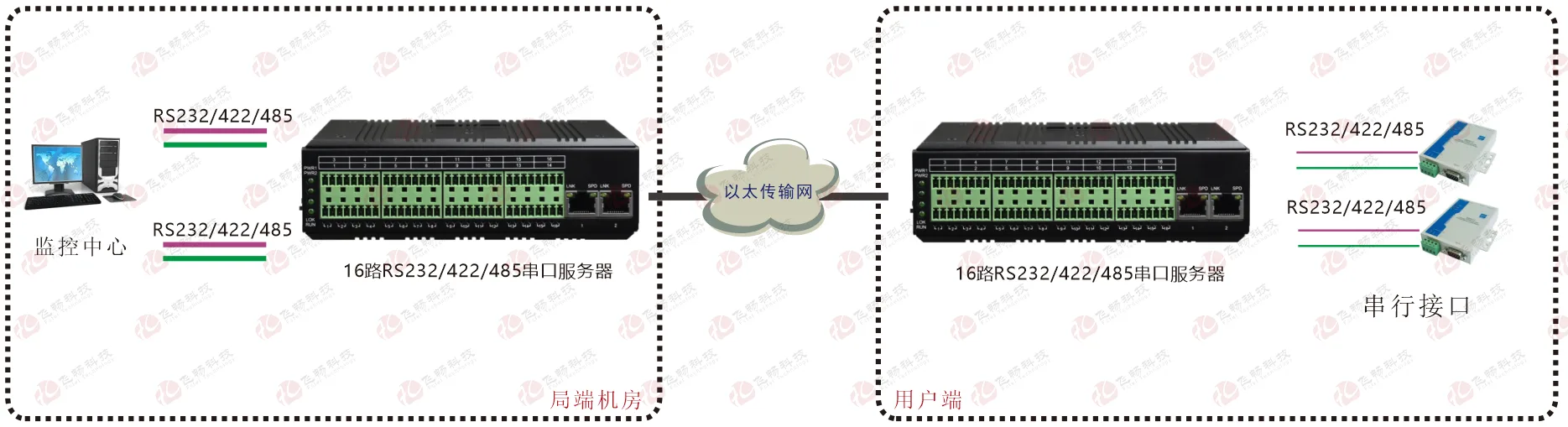

两台对连：多路串口跨网络延伸
A端TCP Server，B端TCP Client；按通道配置目标IP与端口，网络及访问策略须允许通信；两端分别供电。
配置选型
订货型号：FCT-1600-F2S16
带此配置咨询16路三合一；双百兆网口；双路DC 9–70 V
三合一版逐路Web择一设置；固定制式及混搭按完整订货型号交付，不能通过设置增加物理串口。
01型号与规格定义＋展开−收起
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC＝飞畅；T 为本产品型号中的类型标识。 |
| 2 | 产品系列 | 1600＝本款工业轨式16路串口服务器系列。 |
| 3 | 以太网规格 | F＝百兆电口；F2＝2 个 10/100 Mbps RJ45；双 IP / 双 MAC 或 100M 线速交换。 |
| 4 | 串口规格 | S＝RS-232 / RS-422 / RS-485 三合一，Web 选择模式；D＝RS-485，R＝RS-232，X＝RS-422。 |
| 5 | 数量与组合 | 代码后接通道数；S16 为 16 路三合一。固定制式可混搭，总计最多 16 路，按完整型号交付。 |
| 6 | 供电与安装 | 双路冗余 DC 9–70 V；35 mm 导轨 / 壁挂；电源、安装件和线缆按订单配套。 |
02完整订货配置＋展开−收起
| 完整型号 | 配置说明 |
|---|---|
| FCT-1600-F2S16 | 16 路三合一，逐路通过 Web 选择 RS-232 / RS-422 / RS-485 |
| FCT-1600-F2D16 | 16 路固定 RS-485 |
| FCT-1600-F2R16 | 16 路固定 RS-232 |
| FCT-1600-F2X16 | 16 路固定 RS-422 |
| FCT-1600-F2D8R4X4 | 8 路 RS-485＋4 路 RS-232＋4 路 RS-422，固定制式混搭 |
资料与问答
下载规格书 PDF01问16路能同时当成48路串口吗？＋展开−收起
答
不能。S16有16条物理串口通道，每路通过Web选择RS-232、RS-422或RS-485模式，参数与连接逐路配置。
02问双网口支持什么模式？＋展开−收起
答
两路均为10/100 Mbps，可选1 LAN＋1 WAN双IP / 双MAC，或两口100M线速交换。
03问RS-422怎样接线？＋展开−收起
答
RS-422不设GND，差分收发线按交付接线表对应；信号名称不代表端子物理顺序。
04问有无线功能吗？＋展开−收起
答
本V1.8规格不配置无线功能，照片为本系列外观示意。
05问每路最多多少网络会话？＋展开−收起
答
每路最多4路TCP或UDP会话；多会话不增加物理串口，同一终端请求由上位系统协调。
依据FCT-1600-F2S16产品规格书V1.8，修订日期2026-11-04。电源、安装件和线缆按订单配套。
