工业轨式8路串口服务器
型号：FCT-1500-F2S8
八路独立串口，双网口灵活接入
将八路现场串口集中接入以太网，分别管理串口参数与网络连接。双网口可按项目选择双IP或百兆线速交换。
- 网络模式
- 1 LAN＋1 WAN双IP／双MAC，或两口百兆线速交换
- 串口能力
- 8路独立配置，300～150000bps，Web选择接口制式
- 供电安装
- 双路DC9～70V；133×110×40mm；759g；导轨／壁挂

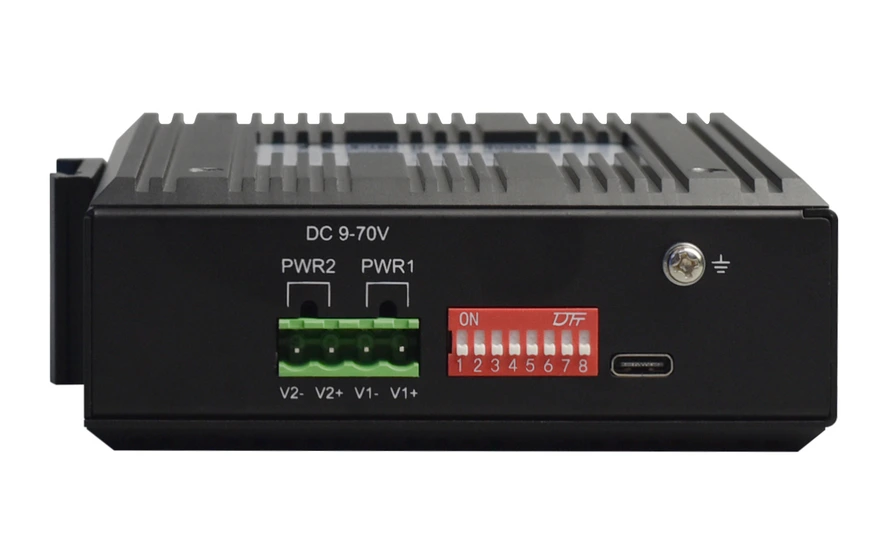

产品实物 · 4个视角进入图片区域后，每8秒展示下一个视角。
01 / 04

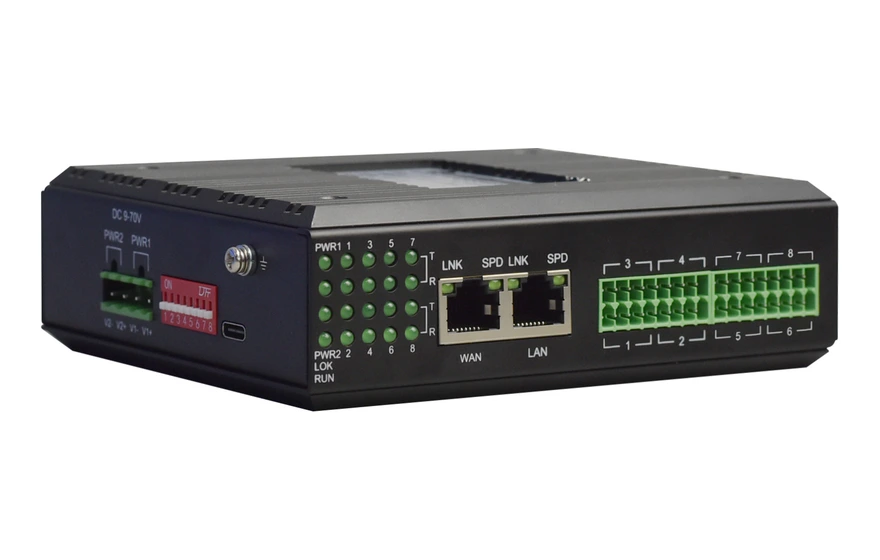

实物斜视 · 点击主图在本页放大
产品概览
产品介绍
- 集中接入仪表、PLC 等串口设备，8 路串口可分别配置通信参数与网络连接。
- 三合一版本可通过 Web 选择 RS-232、RS-422 或 RS-485，每路择一使用。
- 双百兆网口支持 1 LAN＋1 WAN 双 IP 模式，或两口百兆线速交换。
- 支持 Modbus RTU 转 TCP、MQTT 透传与 Modbus 转 JSON，便于平台接入。
核心特性
- 接口防雷：电源、串口 6 kV；网口 4 kV 浪涌保护
- 集中采集：8 路串口独立配置，减少分散设备
- 现场适配：Web 切换接口，支持自定义波特率
- 平台接入：RTU 转 TCP；MQTT 透传 / JSON
- 沿用软件：虚拟串口 / Socket，减少应用改造
- 网络管理：双 IP 或线速交换；SSH、SNMP 管理
- 远程维护：跨路由、断网重连、远程升级
接口安装

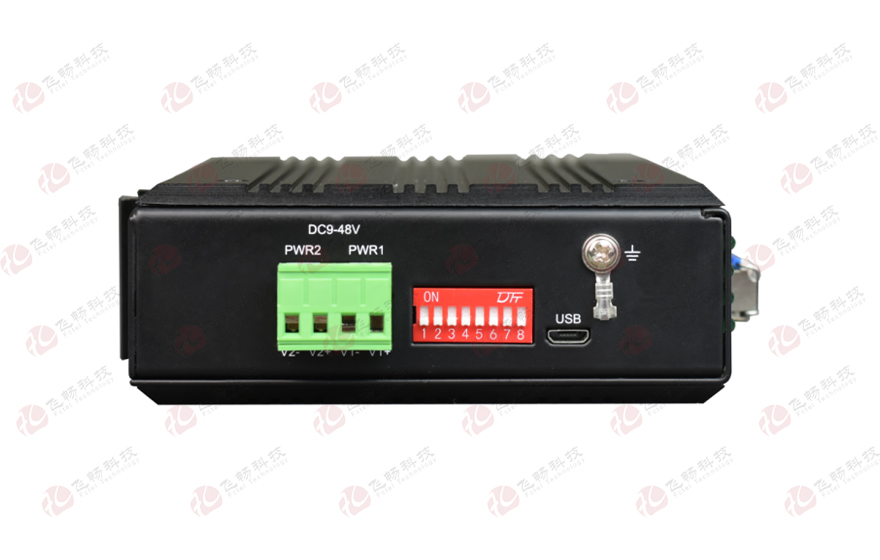

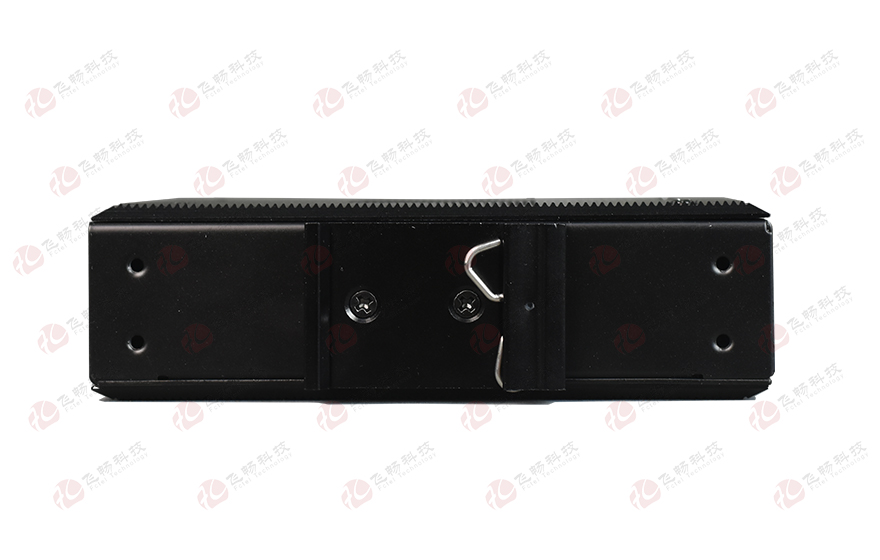

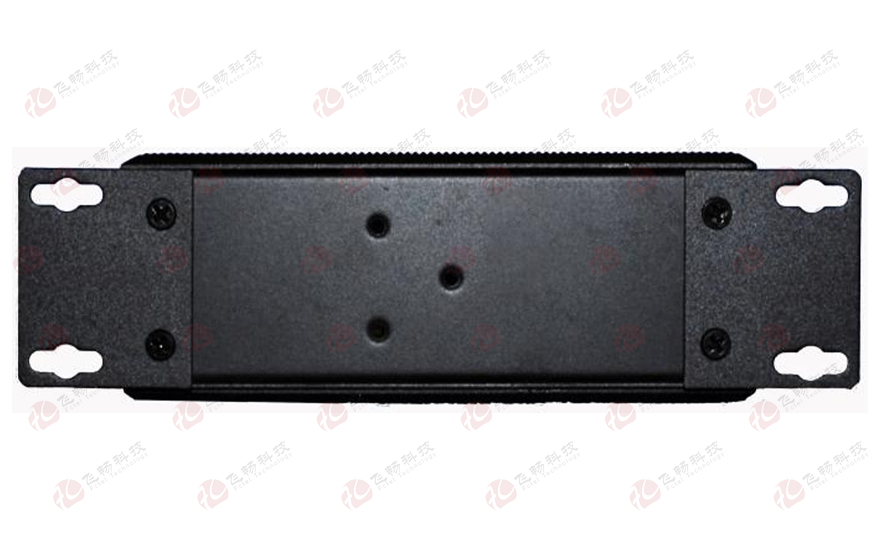

接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

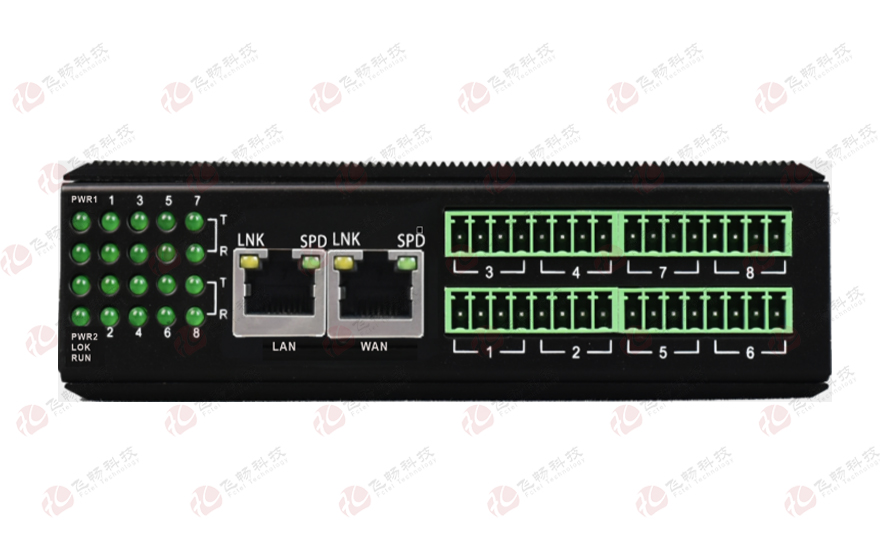

正面 · 网络与串口 · 点击主图在本页放大
01串口信号与接线核对＋ 展开− 收起
| 模式 | 信号名称 | 接线说明 |
|---|---|---|
| RS-232 | RXD / TXD / GND | 与对端收发及信号地对应 |
| RS-422 | TxD+ / TxD− / RxD+ / RxD− | 按差分收发线配对 |
| 两线 RS-485 | A（TX+） / B（TX−） / GND | 按终端极性及交付针序核对 |
02尺寸与安装空间＋ 展开− 收起
技术参数
01硬件与电气＋ 展开− 收起
| 项目 | 规格 |
|---|---|
| 处理器 | ARM9，主频 300 MHz |
| 以太网 | 2 × RJ45，10/100 Mbps，全 / 半双工自适应；Auto-MDI/MDIX |
| 网口能力 | 1 LAN＋1 WAN 双 IP / 双 MAC 模式；或 2 口百兆线速交换模式 |
| 串口 | 8 路 RS-232 / RS-422 / RS-485 三合一；Web 选择，每路择一使用 |
| 串口速率 | 300–150000 bps，支持自定义波特率 |
| 电源输入 | 双路冗余 DC 9–70 V；4 芯 5.08 mm 插拔式端子 |
| 整机功耗 | < 5 W |
| 电源保护 | 电源、串口 6 kV；RJ45 网口 4 kV 浪涌防护；过载、反接保护；支持电源内部隔离与冗余输入 |
| 结构与安装 | 阳极氧化铝合金，IP40，无风扇；35 mm 导轨或壁挂 |
| 尺寸 / 重量 | 133 × 110 × 40 mm；759 g / 台 |
| 工作 / 存储温度 | -40 ℃ 至 +85 ℃ |
| 湿度 / MTBF | 0%–95% RH，无凝结；> 100000 小时 |
02通信与管理＋ 展开− 收起
| 项目 | 功能 |
|---|---|
| 操作系统 | Linux / OpenWrt |
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、Telnet、SSH、MQTT |
| 工作模式 | TCP Server / Client；UDP Server / Client；Modbus TCP |
| 协议与平台 | Modbus RTU 转 Modbus TCP；MQTT 透传、Modbus 数据转 JSON |
| MQTT / JSON | 多主题发布 / 订阅；下发 JSON 解析与定时上报 |
| 加密接入 | 支持 SSL 串口数据加密传输；按协议与平台配置部署 |
| 应用接入 | 虚拟串口驱动、TCP/IP Socket；每路最多 4 路 TCP 或 UDP 会话 |
| 运行与维护 | 串口状态 / 参数监视；分帧设置；跨路由；断网自动恢复 |
| 管理与升级 | Web、Windows 工具、SSH、Telnet、SNMP；本地及远程升级 |
多会话不增加物理串口数量；同一终端的请求由上位系统协调。跨路由部署需 IP 可达。
03接口防雷与浪涌防护＋ 展开− 收起
| 接口或试验项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV（开路峰值） | 降低供电线传入的雷击感应及开关操作浪涌风险；过载保护；DC 端子支持防反接 |
| 三合一串口 | 6 kV（开路峰值） | RS-232 / RS-422 / RS-485；降低信号线传入的雷击感应及开关操作浪涌风险 |
| RJ45 以太网接口 | 4 kV（开路峰值） | 降低网线传入的雷击感应及开关操作浪涌风险 |
| 防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验； 开路电压波形：10/700 μs； 试验源阻抗：40 Ω | ||

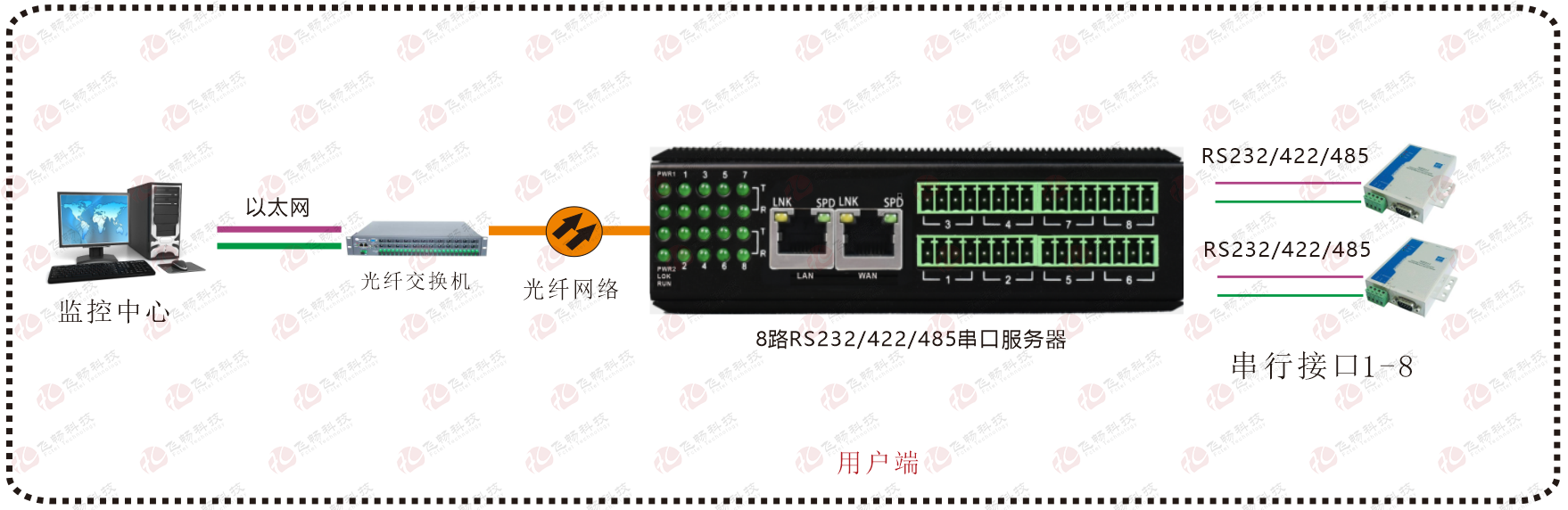

应用场景

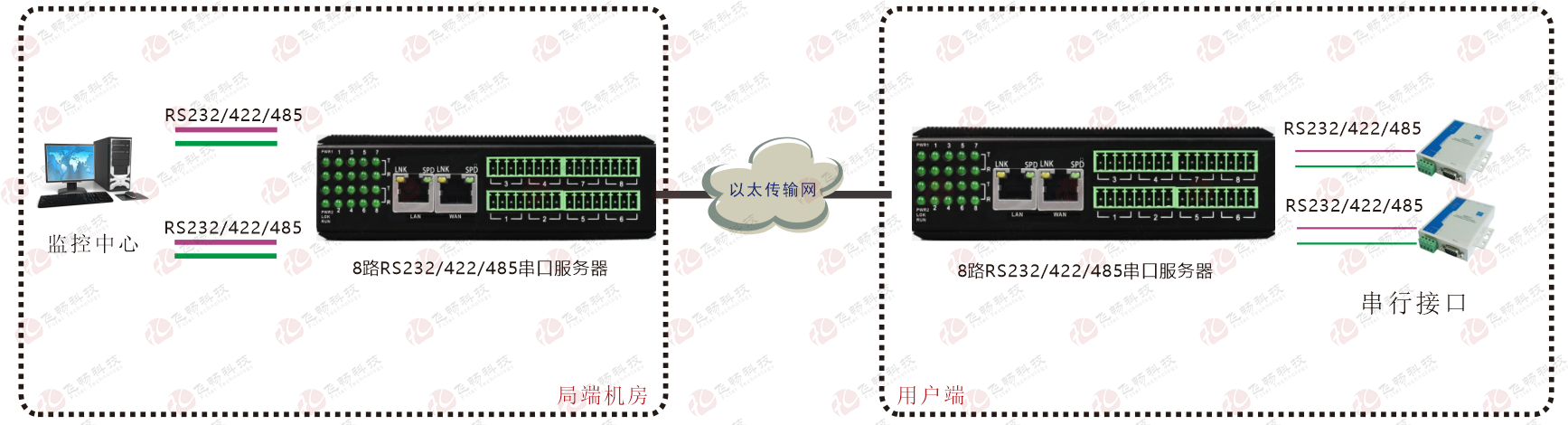

两台对连：产线串口设备跨网络延伸
配置选型
01完整型号与规格定义＋ 展开− 收起
| FCT- | 1500- | F2 | 串口代码 |
|---|---|---|---|
| 公司与类型 | 工业串口服务器系列 | 2 个百兆电口 | 串口代码 + 数量（如 S8、D8） |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为本产品型号中的类型标识。 |
| 2 | 产品系列 | 1500 = 本产品工业串口服务器系列；配置以完整型号为准。 |
| 3 | 以太网规格 | F2＝2 个百兆 RJ45；支持双 IP 或百兆线速交换。 |
| 4 | 串口规格 | D＝RS-485；R＝RS-232；X＝RS-422；S＝三合一。字母后接数量，总计最多 8 路。 |
| 5 | 三合一配置 | S8＝8 路三合一，Web 选择模式；固定制式按订货配置交付。 |
| 6 | 电源配置 | 双路冗余 DC 9–70 V；电源与线缆按订单清单确认。 |
| 7 | 安装与交付 | 35 mm 导轨或壁挂；确认各路模式、通信参数、业务协议与附件。 |
| 完整型号 | 配置说明 | 订货确认 |
|---|---|---|
| FCT-1500-F2S8 | 8 路三合一 | Web 选择接口模式 |
| FCT-1500-F2D8 | 8 路 RS-485 | 固定制式 |
| FCT-1500-F2R8 | 8 路 RS-232 | 固定制式 |
| FCT-1500-F2X8 | 8 路 RS-422 | 固定制式 |
| FCT-1500-F2D4R2X2 | 4 路 RS-485＋2 路 RS-232＋2 路 RS-422 | 固定混合制式，共 8 路 |
资料与问答
下载 FCT-1500-F2S8 产品规格书 PDF · V1.3
01问S8是否代表24路接口？＋ 展开− 收起
答
S8为8路独立三合一串口，每路通过Web选择RS-232、RS-422或RS-485中的一种制式，不是24路独立串口。
02问两个百兆网口如何使用？＋ 展开− 收起
答
按项目配置为1 LAN＋1 WAN双IP／双MAC模式，或两口百兆线速交换模式。
03问电源及安装条件是什么？＋ 展开− 收起
答
双路冗余DC9–70V，功耗小于5W；机身133×110×40mm、759g，可35mm导轨或壁挂安装。
04问支持Modbus和MQTT吗？＋ 展开− 收起
答
支持Modbus RTU转TCP、MQTT透传和Modbus数据转JSON；主题、寄存器与网络访问条件按项目配置。
05问固定制式型号能否现场换成三合一？＋ 展开− 收起
答
S8三合一版本各路通过Web选模式。D、R、X固定制式及混合制式按完整订货型号交付，不把订货配置视为现场硬件转换。
