工业轨式4路模拟量Modbus RTU采集器
让 PLC 通过 RS-485 读取四路仪表数据
- 采集四路电流信号接入压力、液位或流量仪表,采集 0–20 mA(含 4–20 mA),常温精度 0.2%。
- 接入现有 Modbus RTU 主站一路 RS-485 与采集侧 2.5 kV 光电隔离,供 PLC 或上位机轮询。
- 适配三种传感器线制支持 2 线、3 线和 4 线传感器,每两路共用一组传感器供电端子。
正面实物 · 点击主图在本页放大
产品概览
产品介绍
- 适用于集中采集压力、液位、流量等仪表的电流信号。主站可读取四路原始采集值,再换算为电流或现场工程量。
- 采集端按 1–2 路、3–4 路分两组接线。每组设有 VCC 和 GND 端子,供本组传感器使用。
核心特性
- 现场防护
- RS-485 与采集侧光电隔离 2.5 kV,串口和电源防雷 6 kV。
- 调试维护
- 用 PC 工具搜索设备、配置串口和观察趋势。通信参数掉电保存。
- 柜内安装
- DC 9–70 V 供电,支持 35 mm 导轨或螺钉安装。
接口安装

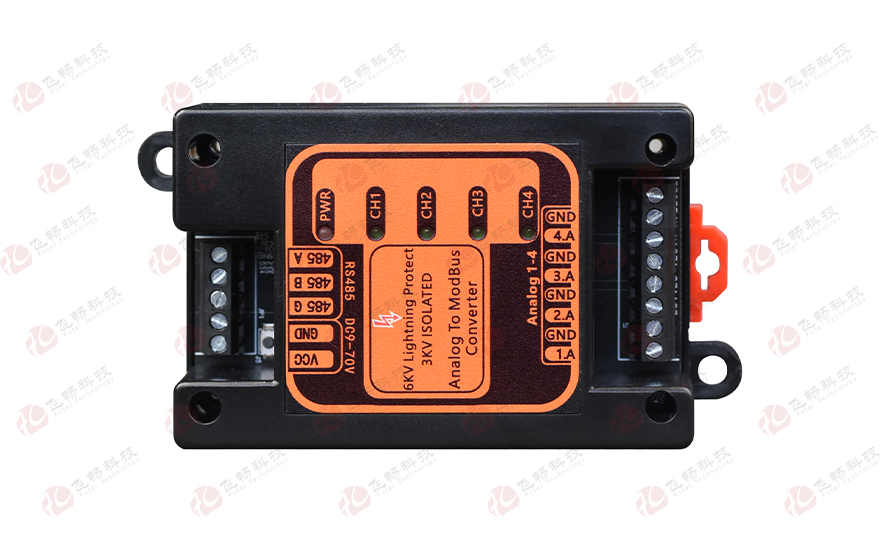

正面端子与指示灯 · 点击主图在本页放大
实物图用于查看端子与结构。供电 GND、485 G 和模拟量 GND 分别按对应接口的接线要求使用,电气指标以 V1.2 规格书为准。
01电源、RS-485 与传感器接线
| 项目 | 技术规格 |
|---|---|
| 电源与通信 | 电源:VCC、GND。通信:485 A、485 B、485 G。电源GND与485 G按各自接口使用。 |
| 模拟量输入 | 1.A、2.A、VCC、GND、3.A、4.A、VCC、GND。每两路共享本组VCC及GND。 |
| 两线制变送器 | 变送器+接本组VCC,变送器−分别接本路1.A至4.A。 |
| 三线制传感器 | 供电正端接本组VCC,公共负端接本组GND,信号接本路输入。 |
| 四线制传感器 | 电源接本组VCC/GND,信号正端接本路输入,信号参考端接本组GND。接线前核对传感器要求。 |

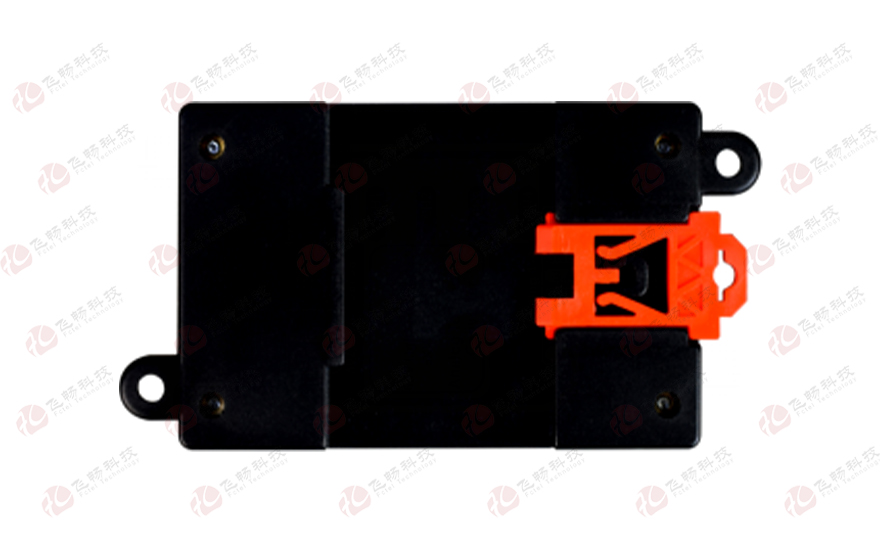

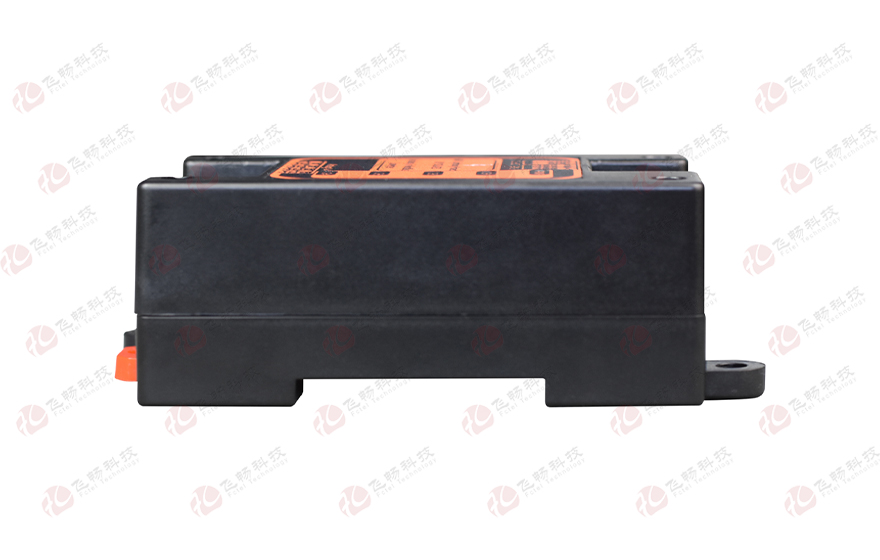

02尺寸与安装空间

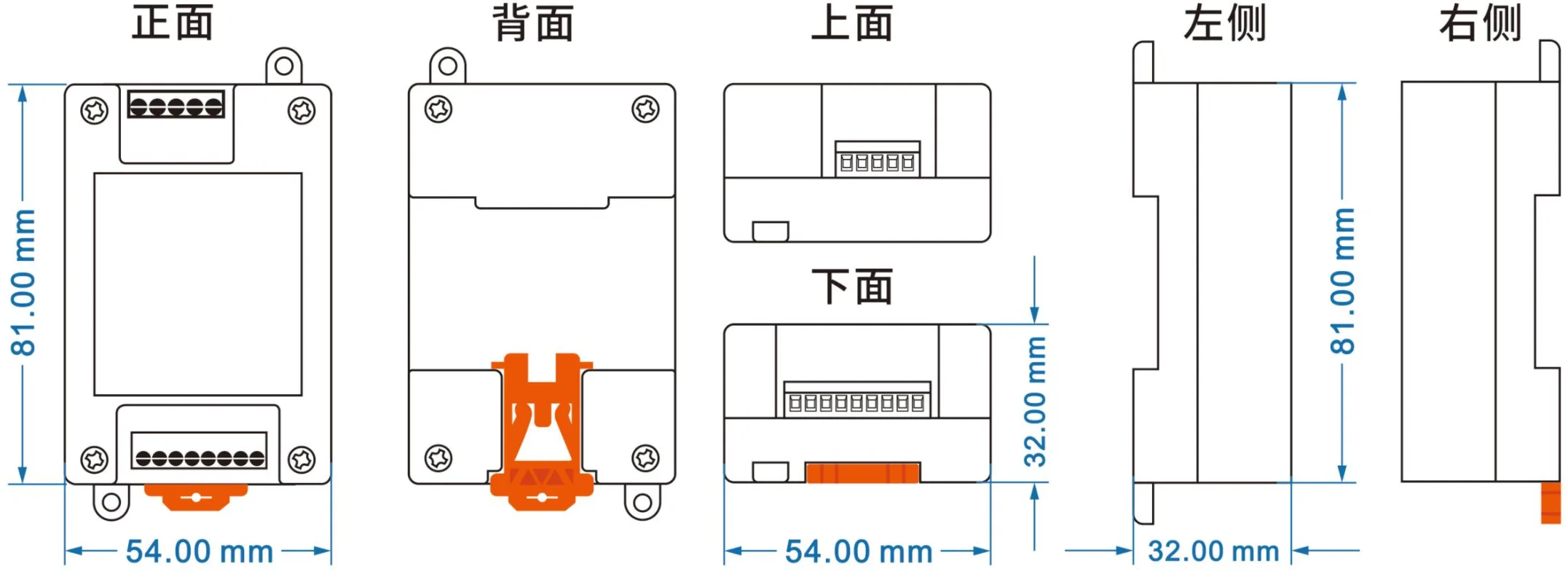

机身约 81 × 54 × 32 mm(长 × 宽 × 高)。支持 C45(35 mm)导轨或螺钉安装;请按图库中的完整尺寸图预留端子接线空间。
技术参数
电流采集与通信
| 项目 | 技术规格 |
|---|---|
| 通道与量程 | 4路电流输入,0–20 mA(含4–20 mA)。 |
| 分辨率 / 精度 | 12位,0.2%(常温)。 |
| 采样与延迟 | 本地采样20 k次/秒,采集延迟 <0.1 ms。 |
| 输入电阻 | 125 Ω。 |
| 串行接口 | 1路隔离RS-485,EIA/TIA-485,两线制。A对应TX+,B对应TX−,485 G为通信参考地。 |
| 串口端子 | 5.08 mm间距螺钉端子。协议为标准Modbus RTU,从机响应主站读取和参数配置。 |
| 指示与维护 | PWR指示供电,通信时闪烁。CH1–CH4指示对应通道输入状态。 |
供电与防护
| 项目 | 技术规格 |
|---|---|
| 电源输入 | DC 9–70 V,功耗 <1 W,2芯5.08 mm螺钉端子,支持过载和反接保护。 |
| RS-485防雷 | 三级防雷保护,开路峰值6 kV。 |
| 电源防雷 | 6 kV,降低电源线路感应冲击。 |
| 光电隔离 | RS-485与模拟量采集电气隔离,光电隔离2.5 kV。 |
| 独立屏蔽线地 | RS-485独立隔离地,减轻地电位差干扰并限制故障波及。 |
| 串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5)。开路电压波形10/700 μs,试验源阻抗40 Ω。 | 串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5)。开路电压波形10/700 μs,试验源阻抗40 Ω。 |
串口防雷与浪涌试验依据 GB/T 17626.5(IEC 61000-4-5),开路电压波形 10/700 μs,试验源阻抗 40 Ω。
01结构、环境与可靠性
| 项目 | 技术规格 |
|---|---|
| 结构 / 安装 | 塑料外壳,无风扇。C45(35 mm)导轨或螺钉安装。重量约0.072 kg/台。 |
| 工作和储存温度 | −40 ℃至+85 ℃。工作湿度0%–95% RH,无凝结。 |
| 可靠性 | 双重看门狗,100%烤机测试,MTBF >100,000小时。标称工业四级电磁兼容性。 |
02PC 软件与通信设置
| 项目 | 技术规格 |
|---|---|

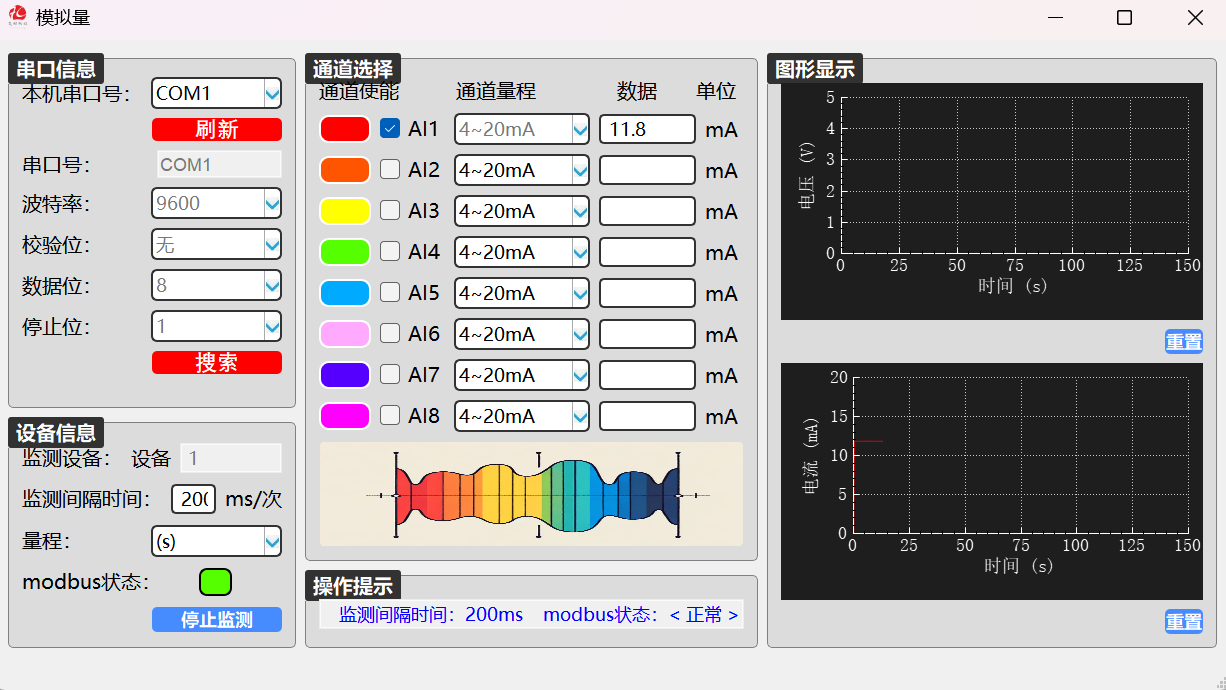

| 连接与监测 | 选择COM端口和串口参数后搜索设备。选择AI1–AI4,设置监测间隔,查看数值、趋势和Modbus通信状态。 |
| 恢复出厂 | 上电时按住复位按钮,恢复Modbus出厂配置。通信参数修改后可掉电保存。 |
| 采样与轮询 | 本地采样指标与主站轮询刷新不同。刷新取决于通信速率、报文长度及轮询间隔。 |
03Modbus RTU 寄存器与电流换算
四路输入寄存器
| 通道 | 协议地址 | PLC地址 | 功能码04 · 输入寄存器 |
|---|---|---|---|
| 1.A | 0x0100 | 30257 | 第1路输入 |
| 2.A | 0x0102 | 30259 | 第2路输入 |
| 3.A | 0x0104 | 30261 | 第3路输入 |
| 4.A | 0x0106 | 30263 | 第4路输入 |
采集原始值范围为 0–4095。按 0–20 mA 线性换算:I(mA)= 原始值 ÷ 4096 × 20。
通信设置保持寄存器
| 参数 | 协议地址 | PLC地址 | 功能码03 · 保持寄存器读取 |
|---|---|---|---|
| 模块地址 | 0x0084 | 40133 | 默认1。 |
| 波特率 | 0x0085 | 40134 | 代码0–7依次对应1200、2400、4800、9600、19200、38400、57600、115200 bps。默认3。 |
| 数据位 | 0x0086 | 40135 | 可配置7/8/9位,默认8位。 |
| 校验位 | 0x0087 | 40136 | 0无校验,1偶校验,2奇校验。默认0。 |
| 停止位 | 0x0088 | 40137 | 1为1位,2为2位,3为1.5位。默认1。 |
默认 9600 bps、8 数据位、无校验、1 停止位。使用配套工具查询或修改通信参数。
应用场景

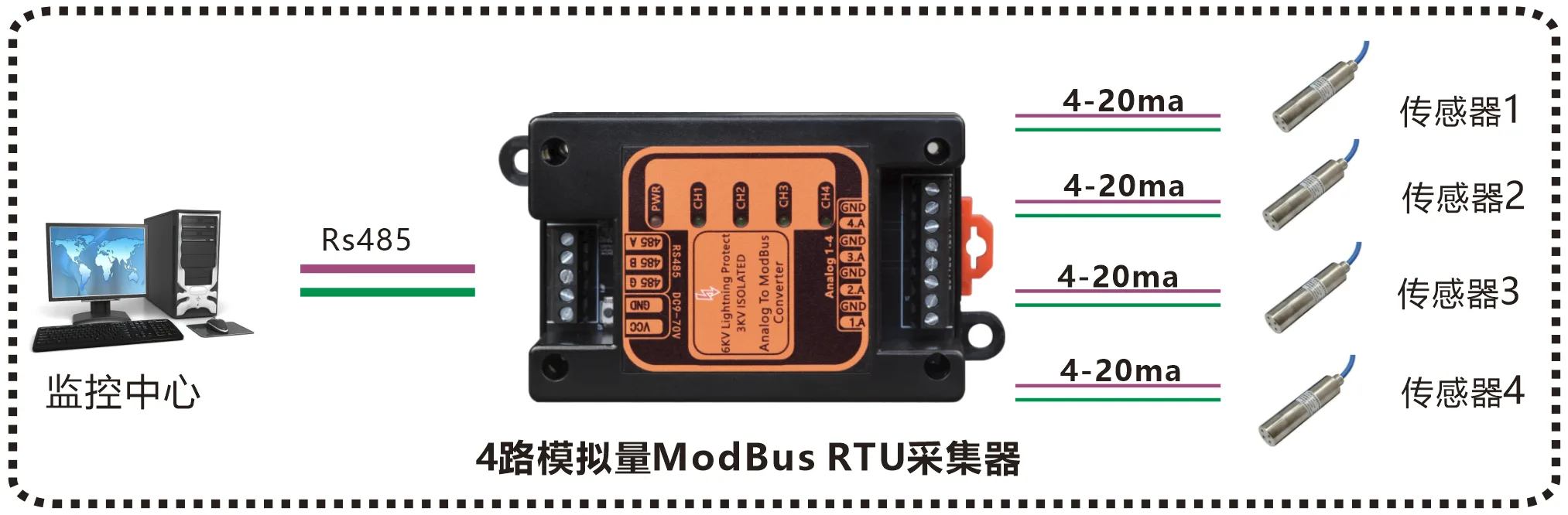

四路两线制 4–20 mA 变送器接入 PLC
图示采用 DC 24 V 电源和 RS-485 主站。每台变送器的正端接本组 VCC,负端接对应的 1.A 至 4.A。此两线制方案中模拟量 GND 留空,485 G 按总线接地方案接线。
配置选型
订货时请注明传感器线制、电流量程、通信设置及所需安装附件。
| 完整订货型号 | 配置说明 |
|---|---|
| FCT-1200-D1A4 | 4路电流输入,1路隔离RS-485,DC 9–70 V,导轨或螺钉安装。 |
01型号代码与规格定义
| 代码 | 配置定义 |
|---|---|
| FCT | 飞畅采集通信设备。 |
| 1200 | 工业轨式模拟量Modbus RTU采集器系列。 |
| D1 | 1路隔离RS-485,Modbus RTU。 |
| A4 | 4路电流输入,0–20 mA(含4–20 mA)。 |
问答
选型与信号
2 个问题01这款能采 4–20 mA 和 0–20 mA 吗?
可以。V1.2 规格书给出的四路输入量程为 0–20 mA,覆盖 4–20 mA。此型号按电流输入选型。
02可以直接接 0–10 V 电压信号吗?
FCT-1200-D1A4 的规格书只列出电流输入。电压型传感器需选用明确支持对应电压量程的采集设备。
接线与供电
3 个问题03两线制 4–20 mA 变送器怎样接?
变送器正端接本组 VCC,负端接本路的 1.A、2.A、3.A 或 4.A;图示接法中模拟量 GND 留空。
04传感器供电端子如何分组?
1–2 路共用一组 VCC 和 GND,3–4 路共用另一组。三线制、四线制按传感器线制和对应端子定义接线。
05485 G 和电源 GND 怎么接?
485 G 是 RS-485 通信参考地,使用方式由总线接地方案决定。电源负端接电源 GND。
通信与维护
3 个问题06PLC 用哪个功能码读取四路电流?
用 Modbus RTU 功能码 04 读取输入寄存器。1.A 至 4.A 的协议地址依次为 0x0100、0x0102、0x0104、0x0106。
07本地采样 20 k次/秒,PLC 也会以这个速度刷新吗?
主站刷新取决于串口通信速率、报文长度与轮询间隔。本地采样和主站轮询是两个指标。
08忘记站号和串口参数,怎样重新连接?
上电时按住复位按钮可恢复 Modbus 出厂配置。默认站号 1,串口为 9600 bps、8 数据位、无校验、1 停止位。
