赫优讯发布comX 90CN：紧凑工业通信接口移位后的工程边界

FIBERIOT / 工业通信

工业通信设备做得更紧凑，不只是把外壳缩小。通信模块、基板走线、隔离器件与网络连接器共同决定信号怎样到达电缆。赫优讯近期发布的模块变体把接口位置选择交给整机设计者，这为小空间布局提供新选择，也提醒工程人员：机械自由度增加后，电气和网络验证仍然需要完整进行。

01已核实事实：变化集中在接口集成方式

原始新闻以2026年10月5日作为介绍日期，报道中的推出发生于该日期；没有另行披露更早的发布活动时间。厂家说明新变体保留既有通信平台，去掉预装网络连接器，使设备制造商可把物理接口布置在自己的基板上。本文采用原始日期，不把后续检索时间当成产品发布日期。

以上仅是厂家公开消息的摘要。接口更灵活是否让某台设备更可靠、是否更适合某个现场，需要整机设计与测试回答。下面各节为飞畅独立工程分析，原理图是通用示意，不还原comX 90CN内部电路，不作为厂家认证，也不暗示飞畅使用或参与了这个模块项目。

网络口离通信模块更远，意味着信号需要经过新增或重新布局的基板走线。铜缆以太网依靠成对信号传输和差分接收，接收器关心两条导线之间的电压差。走线几何结构、参考平面和连接转换会影响阻抗连续性；突变会产生反射，布线不对称也可能把共模干扰转换成接收端可见的差分噪声。

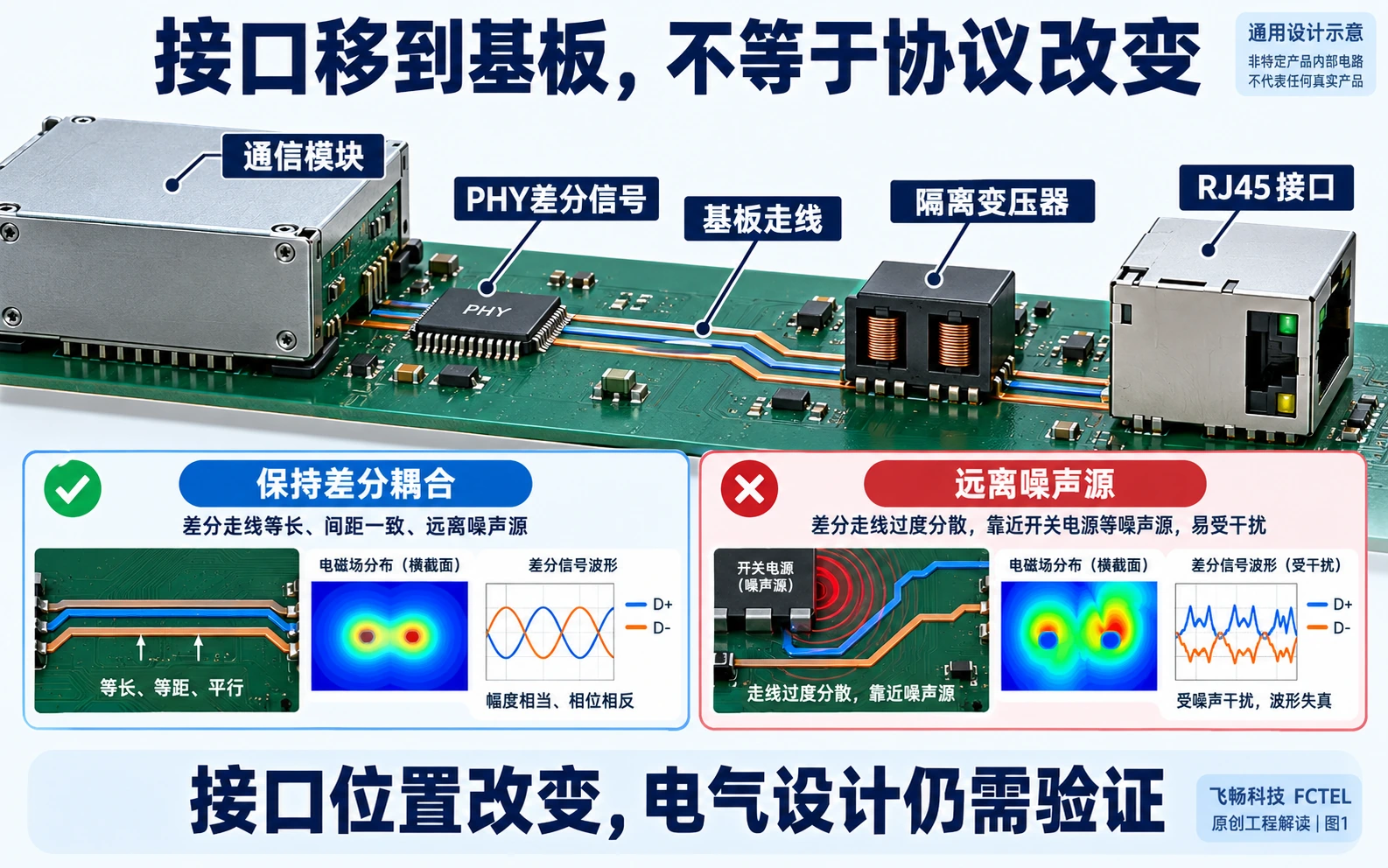

因此不能把接口移位理解成一根普通导线任意延长。设计需要按模块集成指南确认具体信号、电气边界以及隔离和终端要求。图1展示通信模块到基板、隔离器件和接口的一种通用路径；实际器件放置必须以厂家设计要求为准，不能从新闻中的“无连接器”推断PHY、磁性器件或保护电路到底集成在哪里。

小空间设备中，插头占用深度、线缆弯曲半径和检修手指空间，往往比电路板本身更难压缩。接口位置改变后，线缆受力方向也会改变。长期振动可能作用到焊点和接触处，防护外壳与接口固定方式需要一同考虑。缩小尺寸本身不能推出温度、振动、防护等级或寿命结论。

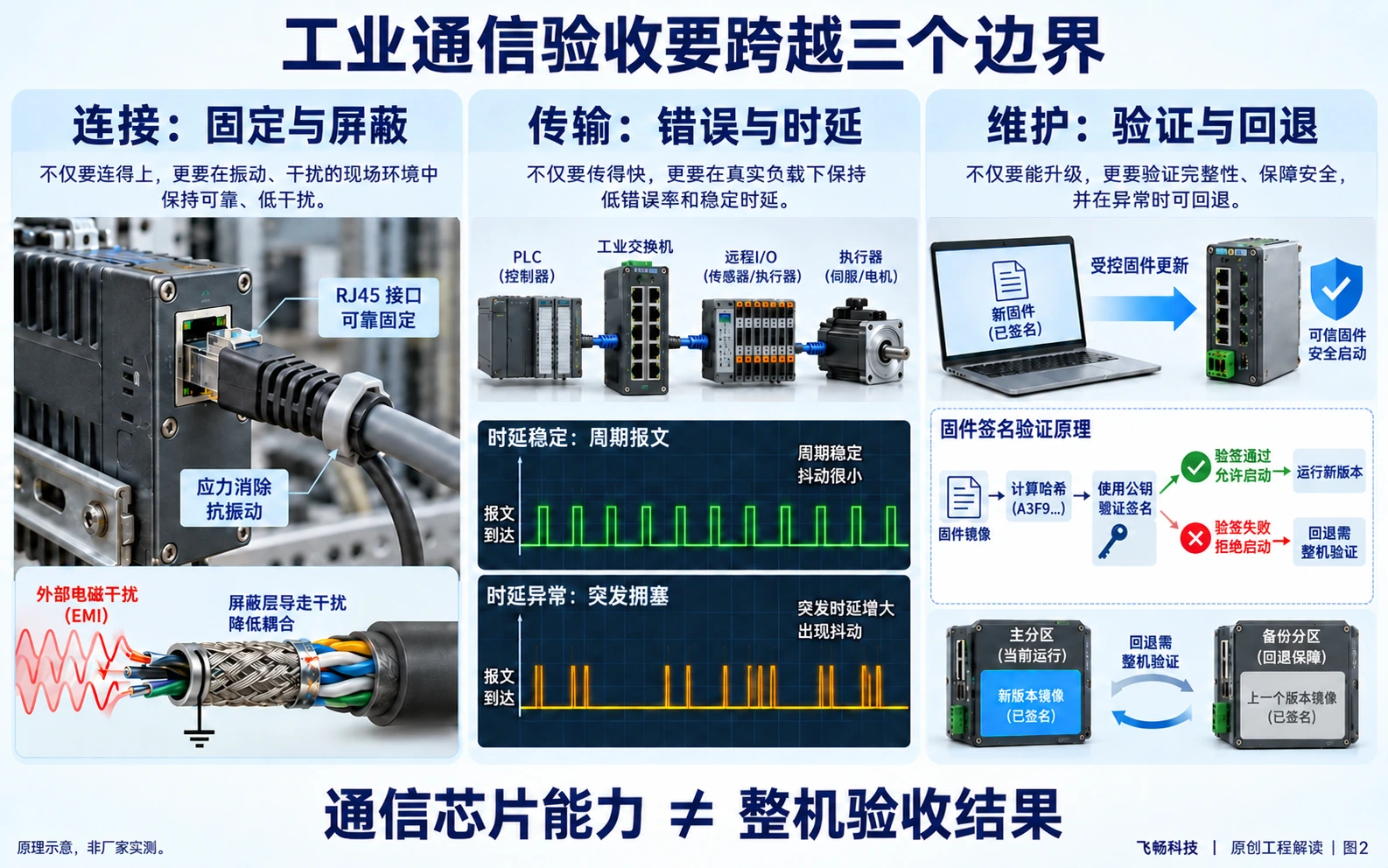

电源开关、电机驱动和继电器附近的快速电压、电流变化可能向通信走线耦合干扰。工程上要考虑回流路径、屏蔽连接和强弱电分离，并验证接地策略。图2将连接固定、传输指标与维护验证分成三个观察边界，避免只凭外观布局或一次PING成功，就宣称整机达到工业现场要求。

隔离变压器承担信号耦合和电气隔离相关职责，保护器件则处理异常电压事件，屏蔽又属于另一条干扰管理路径。三者不能互相替代。设计人员需要明确外壳、屏蔽和电路参考地之间的连接安排，再根据目标环境验证；不能把“有金属外壳”直接当成已经完成电磁兼容设计。

同一硬件平台能够加载不同协议固件，与同一整机在任意协议下都满足现场周期和兼容性，是两件需要分别验证的事。周期性控制数据、诊断信息和普通管理流量可能共用接口，但处理优先级、负载和时序要求各不相同。测试应按计划使用的协议与设备角色实施，不能拿另一协议的结果替代。

例如控制器到现场设备的数据路径要确认周期、抖动、异常断线后的行为和恢复顺序；管理访问则关注配置权限和操作留痕。需要区分协议栈具备某项能力、固件启用该能力，以及整机网络真正使用该能力。上述是一般验收原则，并非对该新模块存在问题或已通过测试的判断。

交换网络还会引入排队时间。报文长度、出口速率、同一出口的竞争流量都会影响到达时间，因此模块通信能力与上层网络规划应共同检查。若控制数据穿过工业交换机或铜光转换节点，要把这些节点的实际能力写入拓扑；不能假定一条“以太网”连线自动具备确定性的端到端时序。

设备制造商可建立分层测试：先检验物理连接和上电稳定，再以目标协议观察数据交换，随后叠加诊断、管理或维护操作。持续记录入口错误、出口丢弃、断线恢复以及控制任务时间，注明流量与线缆条件。一次低负载连通，只能说明当时可以通信，不能证明高负载或干扰下仍符合生产约束。

维护还要覆盖固件来源核验、更新失败后的恢复路径和配置备份。安全功能从通信控制器进入整机，需要密钥管理、更新流程与访问权限配合，不能将芯片能力直接写成整机安全认证。图中的签名核验是通用机制：先验证软件来源与完整性，再决定是否接受，并为失败准备受控处理。

对更新流程，可先在测试环境故意提供无效签名或不完整镜像，观察是否拒绝安装，并按手册确认断电后如何恢复。这里提出的是验收方法，不代表某产品已经执行过这些测试。生产现场测试应安排维护窗口，防止验证动作本身影响控制任务；每次操作都应能追溯到固件版本、配置和责任人员。

采购和现场集成时，应索取整机接口定义、支持协议及版本、布线与电源要求、诊断方法和可验证的环境条件。若是设计自有设备，还需获取模块集成手册、参考电路和测试要求。不要仅根据接口数量或一段新闻摘要作替代判断；新闻没有公开的参数，不能由工程解读补成厂家承诺。

对于飞畅工业交换机、光纤收发器和工业通信产品的接入项目，可沿用同样的链路边界意识：明确终端接口、交换节点、铜光转换以及维护通道各由谁负责，并以真实型号资料核对兼容性。本文不主张任何未证实的合作关系。更有价值的工程结果，是在目标拓扑和测试条件下留下可以复查的记录。
