5端口工业交换机怎样选：上联、队列与扩展

5端口工业交换机适合把少量以太网终端集中在一个设备柜或现场单元内。它节省的是安装和接入规模，不是自动保证更低延迟或更高可靠性。五个口包括上联所占端口，还可能有不同光电组合；先画连接对象，再核对速率、功能、环境和扩展需求，才能判断小型设备是否够用。

一、从五个接口开始规划

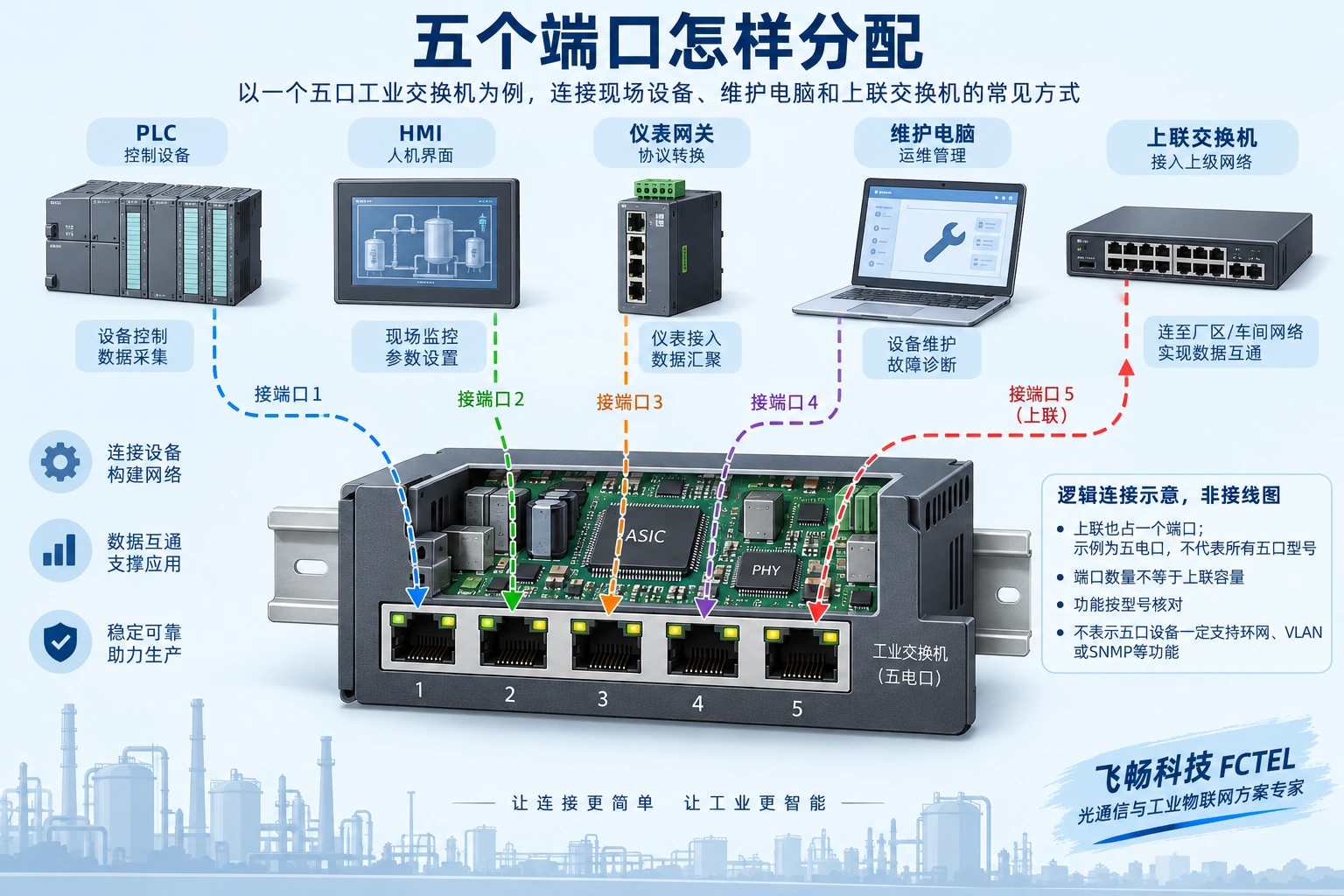

假设控制柜有PLC、HMI、仪表网关、维护电脑，并要连接厂区上级网络，五个电口正好分别承担这些任务。若上联已经占一口，不能再把它算成可接第六台终端的空闲资源。维护电脑是否长期插接、未来有没有摄像机或第二条上联，也应写入规划，而不是安装后才发现接口不足。

市场中的“五口”可能是五电口，也可能由电口和光口组成。模块插槽、光纤根数和逻辑端口数量不能混为一谈，Combo接口还可能共享一个逻辑端口。设备上电源端子不是网络端口，Console也不应作为业务上联。看资料和端口定义，不能根据外观上的插孔总数做采购清单。

二、端口多快不等于上联够宽

交换机接收以太网帧，通常从源MAC地址学习设备所在端口，再依据目的地址及VLAN等转发规则选择出口。帧需要共享某个出口时，会进入相应队列等待发送。多个终端各有独立接口，并不表示它们通往上级网络时也各有一条独立链路。

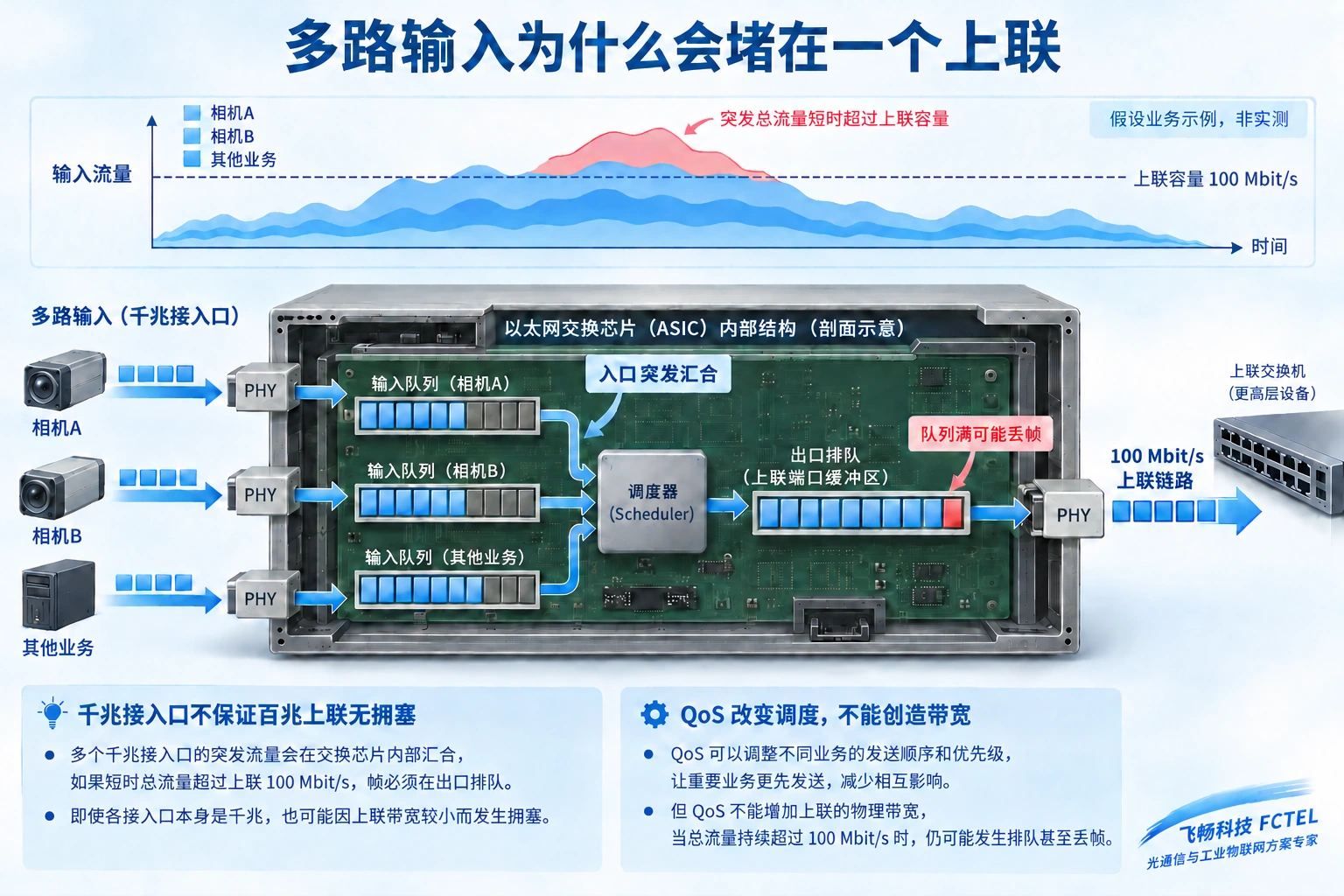

如果几个较快接入口同时把数据送往较慢上联，出口来不及发送时队列会增长；缓存有限，持续或突发拥塞可能造成丢帧和时延增加。标称千兆说明接口能力，不是每个应用得到千兆吞吐的承诺。平均流量看起来不大，也可能在多个摄像机同一时刻发送数据时形成短时排队。

QoS是按规则安排哪些帧先发送，不会创造额外带宽；流量控制也不是无限缓存或无丢包保证。规划时看真实控制报文、视频码率、组播数量和上联方向，在约定负载下测试。不能因机箱小就认定内部容量低，也不能因标了工业级就认定容量更高，应分别核对交换能力、队列及业务指标。

三、不要把常见功能当成五口标配

端口数量不能证明支持VLAN、ACL、SNMP、RSTP或MSTP。非网管小型设备可能只提供基础转发；网管型号才可能开放配置和诊断，具体功能仍需核对。VLAN可划分逻辑网络，但不是加密；访问控制也需明确在哪一层、哪些方向生效，不能从“安全功能”四个字推断整个生产系统已安全。

星形、级联和环形只是物理连接形状。级联可以增加接入位置，但不是必然支持堆叠，也不会自动把两台设备变成一个管理单元。随意把两条链路接成闭环可能形成广播风暴；要使用环网，应先确认防环协议、兼容性、端口角色与恢复目标，不能以“灵活拓扑”作为直接闭环的许可。

小型交换机也不自动提供工业无线覆盖、串口转换或路由。无线接入、跨网访问与非以太网仪表有各自设备和配置需求。对于小型企业的服务器和存储连接，五口可满足有限节点接入，但备份流量、上联汇聚和安全分区仍然要规划，不能仅凭价格低宣称能承担整个企业网络。

四、小机箱仍有安装与供电条件

空间不足的控制柜需要考虑设备本体、端子接线、弯曲半径、散热间距和维护操作位置。导轨安装有助于布置，不代表可以任意方向贴紧热源。金属外壳不是自动防水，额定温度和防护条件要对应型号与试验资料，不能把工业名称作为耐受所有现场扰动的保证。

上电前确认输入范围、极性和容量；PoE版本还需核算受电终端和整机预算。双电源端子要检查上游是否真正独立，不能只看两组线。涉及危险电压或带电故障测量，应由具备资质人员按规范操作；不要为腾空间省略保护接地或挤压光纤。

五、怎样结合产品资料做取舍

飞畅产品中心mini导轨管理型条目提供四路千兆电口和两路千兆光口，并列出VLAN和RSTP等功能及供电选项。它是六个业务端口的候选组合，不能改写成五口型号的能力证明。如果现场四个铜缆终端之外还需光纤上联或备用路径，应按真实配置比较五口、六口或更多口设备，而不是固守一个数字。

比较方案时，把必须需求和可选需求分开：现在有多少节点、上联用铜还是光、是否需要远程查看错误、未来新增多少设备、允许怎样的中断。尺寸、模块、功能许可、供电和服务范围也应写在报价中。小型化只有在需求满足且容易维护时才有价值，不能用最少接口掩盖扩展风险。

六、验证与更换要保持端口关系可复现

逐端口记录连接对象、速率和配置，并检查真实控制、采集、监控及上联业务；在授权条件下观察错误计数、队列相关统计和恢复过程。管理型设备还需验证配置保存、访问权限及备用管理入口，未用端口按支持能力和安全策略处置。

更换前保存配置和端口照片，标清线缆，再按相同对象逐项恢复。不能只看灯全部亮就宣布完成，也不能在生产网络上随意插入第二条上联“增加可靠性”。如果节点或流量增加，重新核对容量、防环、故障范围和供电；原来四台设备验收通过，不证明新增业务无需复测。

资料：MAC学习机制参考；飞畅mini导轨管理型产品资料。配图为通用原理示意，不是五口产品实物或实测证据。

现场常见问题

五口工业交换机接上级网络占一口后，还能接五台本地终端吗？

通常不能把同一接口重复使用。应按实际逻辑端口表分配上联、终端和维护位置，确认光电组合或COMBO关系。五口名称不说明全部都是电口，未来第二上联与新增相机也应提前计入。

五口机箱小，就一定比多口设备时延低而且更可靠吗？

不能仅凭尺寸或口数判断。时延还受转发、队列、出口负载及终端影响，可靠性还取决于供电和环境。应按代表性业务测量，不从“小型工业级”推出统一性能或防护结论。

两台五口交换机级联，是否自动成为堆叠设备并具备环网保护？

不是。级联只建立连接，不自动合成管理或保护系统。若增加第二路径需明确防环、聚合或其他受支持机制；非网管型号也不能从文章中获得VLAN或RSTP菜单，接线前按准确型号核对。
