音频光端机怎样接线：线路电平、两路双向与广播分配

先把每个接口的输入与输出标出来

音频光端机接线要从端点和方向开始。音源输出进入发送端兼容输入，经配套光链路到达接收端，再由接收输出接后级输入。每个箭头都有源和目的地，不能因为两个接口形状相同就任意连接。安装前应给设备、通道和线缆编号，记录实际订购配置。

调音台、播放器或前置放大器可能提供线路电平，麦克风则往往需要相应增益和供电。功放的线路输入与扬声器输出不是一回事，光端机线路输出应接前者；无源扬声器由功放驱动，不能直接由普通音频光端机提供功率。后级有源音箱也要核对其输入要求。

模拟和数字音频，接线条件不同

模拟音频输入处理连续电压，数字式设备可通过ADC采样、光链路传输和DAC还原。原生数字音频输入则需要对应接口接收与时序恢复。模拟XLR与AES数字XLR即使同形，也不能直接互换；RCA端口同样要核对它承载模拟还是数字信号，不仅查看插头颜色。

平衡音频通过合适差分接收抑制部分共同干扰，屏蔽与保护接地又有各自任务。接线采用对应手册定义，不用通用针号猜测特殊端口，也不为消除嗡声拆掉保护接地。幻象供电仅在麦克风、输入电路和设备设置都适用时启用，不能把线路输入默认当成带电话筒口。

两路双向，先确认是每方向两路

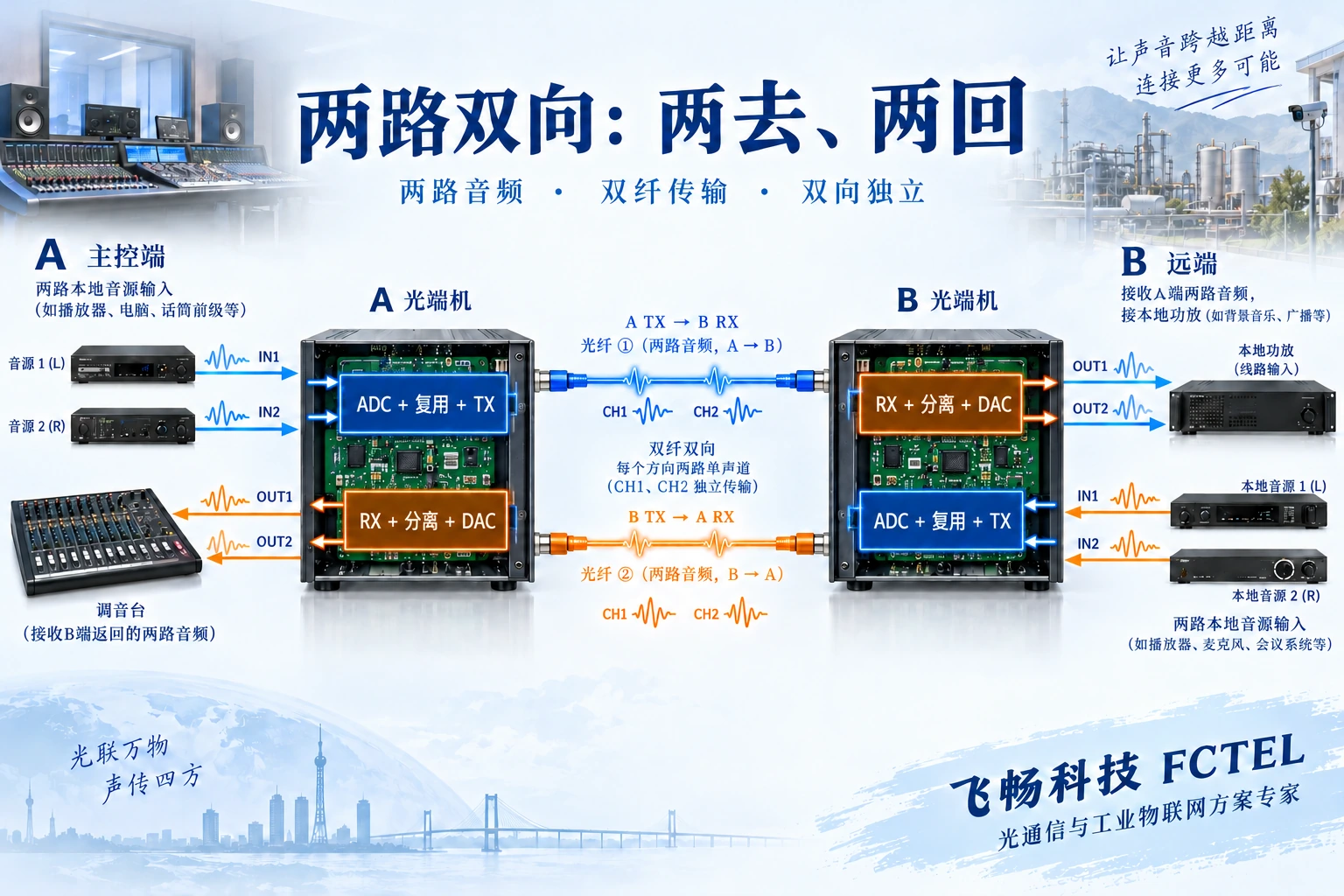

若项目定义A到B两路单声道，B到A也两路单声道，A端应有两路发送输入和两路接收输出，B端也有相应输入输出。A的IN1经通道映射到B的OUT1，A的IN2到B的OUT2；返送从B的IN1和IN2回到A对应OUT。这里是通道规划示例，厂家“一路双向”的具体计数仍需确认。

两路单声道可以组成一组立体声，前提是左右配对和方向正确；不能把它写成两组立体声。返送通道是另一条业务方向，不是把同一输出接回自身。测试时分别送入可区分的已知信号，先确认编号和左右声道，再同时开启双向业务，避免只试一侧后遗漏返送错误。

业务双向与纤芯数量是不同的问题

双纤示例中，本端发射TX接对端接收RX，另一根纤承载反向。本端TX不能接对端TX。单纤双向产品采用配套的光学及内部实现，业务方向依然需要逐路配置，不能只看到一根纤就认为只有单向音频，也不能看到两根纤就认定具备自动故障备份。

应核对纤型、接头、配套波长和光模块版本，测量两个方向的接收条件。长距离模块做短链路对测时仍要核对过载要求。两端各有合适供电，光纤不把音源或功放所需电能从A送到B；电源、电气安全及线缆固定按现场安装规定处理。

广播送到多个地点，要选择分配方式

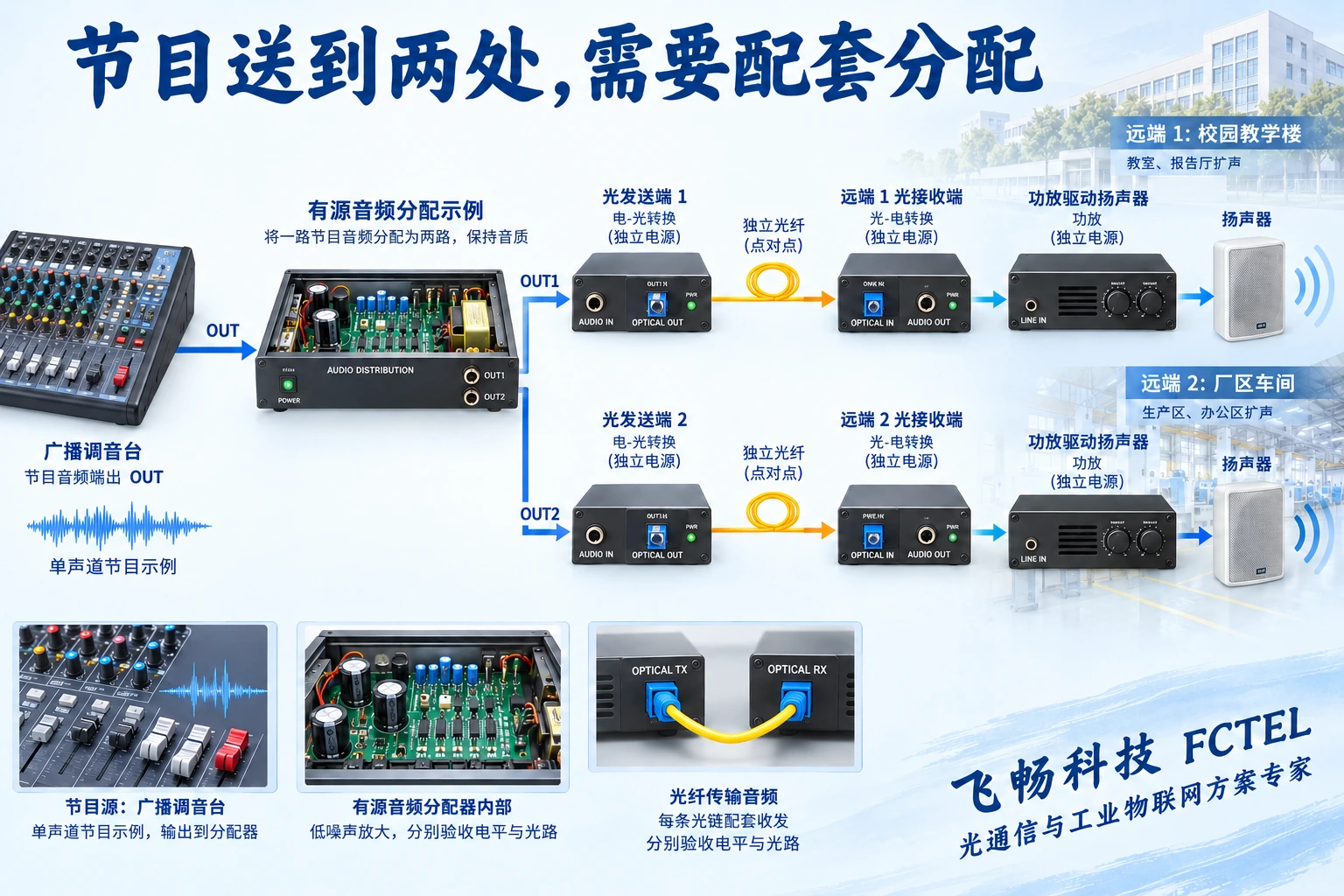

假设园区同一个节目送往两栋楼，可采用兼容的有源音频分配后，分别进入两套配套点对点光链路；各远端接收线路音频后进入当地功放。每条链路独立验收，这是教学方案，不是客户案例。增加目的地要考虑分配器输出、电平、设备数量与远端电源。

另一类专用汇聚或广播式产品可能支持相应多点组织，应依据厂商拓扑和接口能力设计。普通点对点光口不能随意接被动光分路器，分光既改变光预算，也未必符合接收与传输机制。音频分发还不自动承担消防优先级、回声消除或公网会议控制，这些由系统单独设计验收。

飞畅产品资料要落到实际通道表

飞畅FCA-A4-L介绍RCA音频及可选业务组合；FCA-A8-H列出XLR与幻象供电，并描述单向和双向配置。它们有助于对照源设备选择接入方式，但最终仍应让厂商确认每端IN、OUT数量和功能，避免将系列中的选项当成所有配置默认具有。

资料中的音频路数与立体声描述须对应实际通道定义，接口电平、增益和供电也要用订购版本确认。双向并不保证整个会议系统具备回声处理；多业务端口存在也不表示其它业务无需配置。安装图应画出真实端点与方向，不直接照抄不同业务型号的示意图。

开通按短链路、逐通道、正式光缆推进

先降低后级音量并确认静音状态，使用允许输入范围内的已知音源；在符合光接收条件的短链路上逐通道检查。确认源OUT到发送IN、接收OUT到后级IN，并记录左右与通道编号。输入增益逐步调到适合范围，出现削波时先修正电平，不把光纤更换当成音质调节手段。

再接正式光缆，记录接收光功率和所有通道表现。广播多点分别检查各远端，双向同时运行时检查返送、串路和延迟。工程需要量化音质或声画同步时，采用对应测量工具及明确测点，不用光口灯亮或听见一次声音作为全部业务通过的依据。

恢复与交接也属于接线验收

按项目允许条件测试掉电、断纤与恢复，观察静音、告警和重新工作的行为；这些能力以型号为准，不能普遍承诺自动无缝恢复。恢复后送入新的测试声音，确认新信号到达对应远端，再核对音量、增益与通道设置是否保留，避免把旧状态当成正常工作。

交接资料保存端点型号、接口制式、每方向通道表、光缆走向、供电及测量结果。临时场地还要防踩踏、拉扯和过度弯曲，清洁接头用专用工具。后续增加节目或目的地时，沿这份清单检查容量与兼容性，才能明确需要加通道、分配器还是另一套传输设备。
