电话光端机安装，先确认谁提供电话线路、谁接入线路，再连接光纤和逐路验收。在常见模拟分机延伸中，交换机的 FXS 分机口接近端设备 FXO，远端设备 FXS 接普通模拟电话。插头相同不代表角色相同；光灯亮也不代表电话业务已开通。
一、先弄清你要延伸的是哪一种电话
假设办公楼里有一台程控交换机，厂区门卫室需要使用它的一路模拟分机。原来的铜缆距离或现场条件不合适，可以用匹配的一对电话光端机，把这路业务经光纤延伸出去。交换机仍负责号码和呼叫，远端电话仍通过模拟接口工作，光端机负责运输语音与必要的线路状态。
这不等于把电话变成网络电话。专用数字话机、SIP 电话、模拟电话和磁石电话的接口不同，即便都使用小型插头，也不能照同一张图连接。运营商家用光猫上的 TEL 口属于另一种接入系统，可参考光猫电话开通与排障，不能把两种设备的配置步骤混用。
二、FXS与FXO：记住服务提供者和使用者

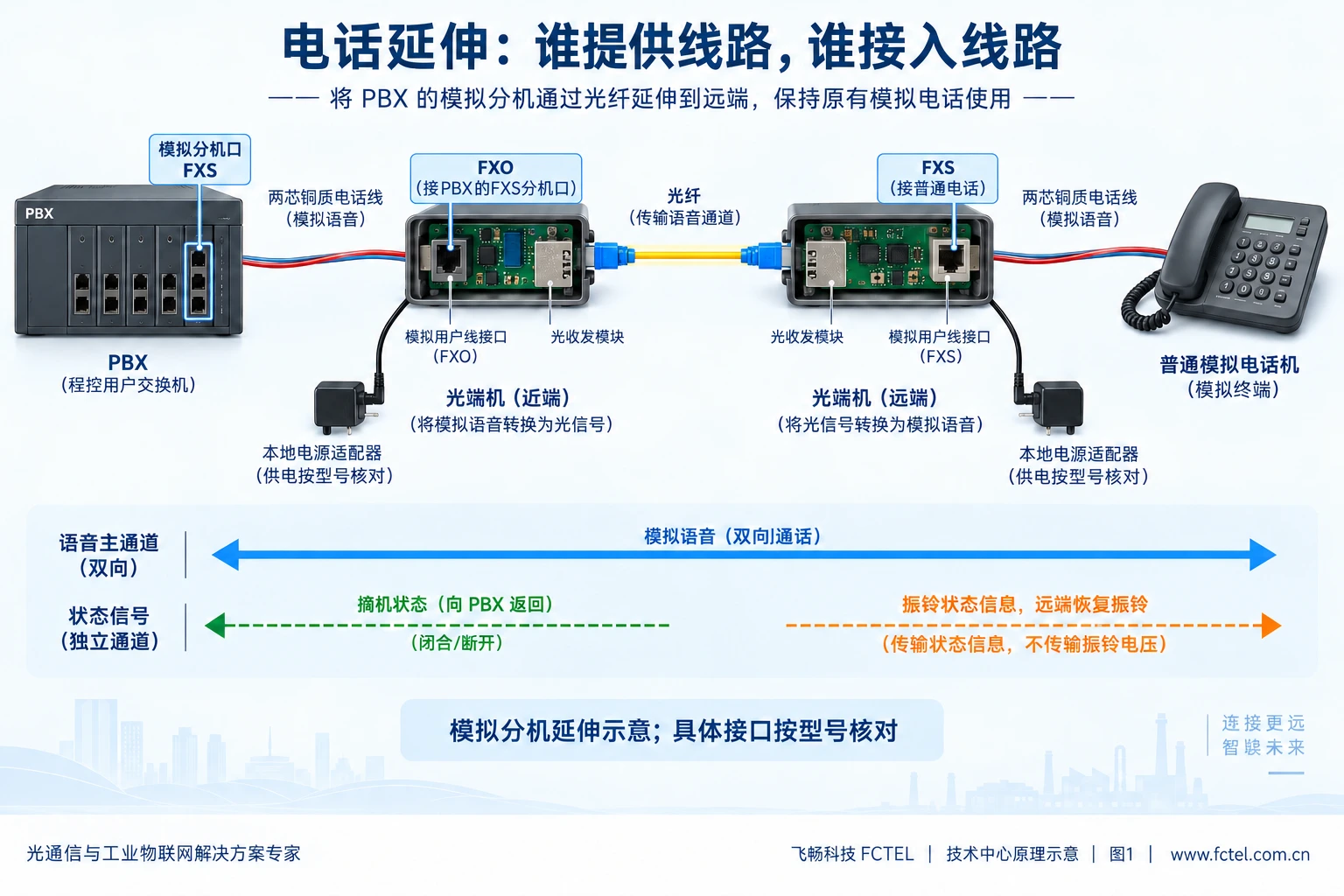

FXS 可以理解为提供模拟用户线路的一侧，为适配的电话提供线路馈电、振铃等条件；FXO 是接入这条线路的一侧，能够检测线路状态并模拟摘挂机。普通话机具有受线侧的角色。典型模拟分机延伸的顺序是：交换机 FXS 分机口、近端光端机 FXO、光链路、远端光端机 FXS、普通电话。
因此，“靠交换机的一端”并不是足够的接口说明。交换机本身可能同时有模拟分机口和模拟外线口；外线口又属于接入线路的角色。下单前应把外部端口、光端机端口和远端终端写在同一张表里。不能把两个提供线路的 FXS 铜口直接相连，也不能认为换根转接线就能把 FXO 变成 FXS。
三、光纤里传的是数据，不是声音直接穿过玻璃

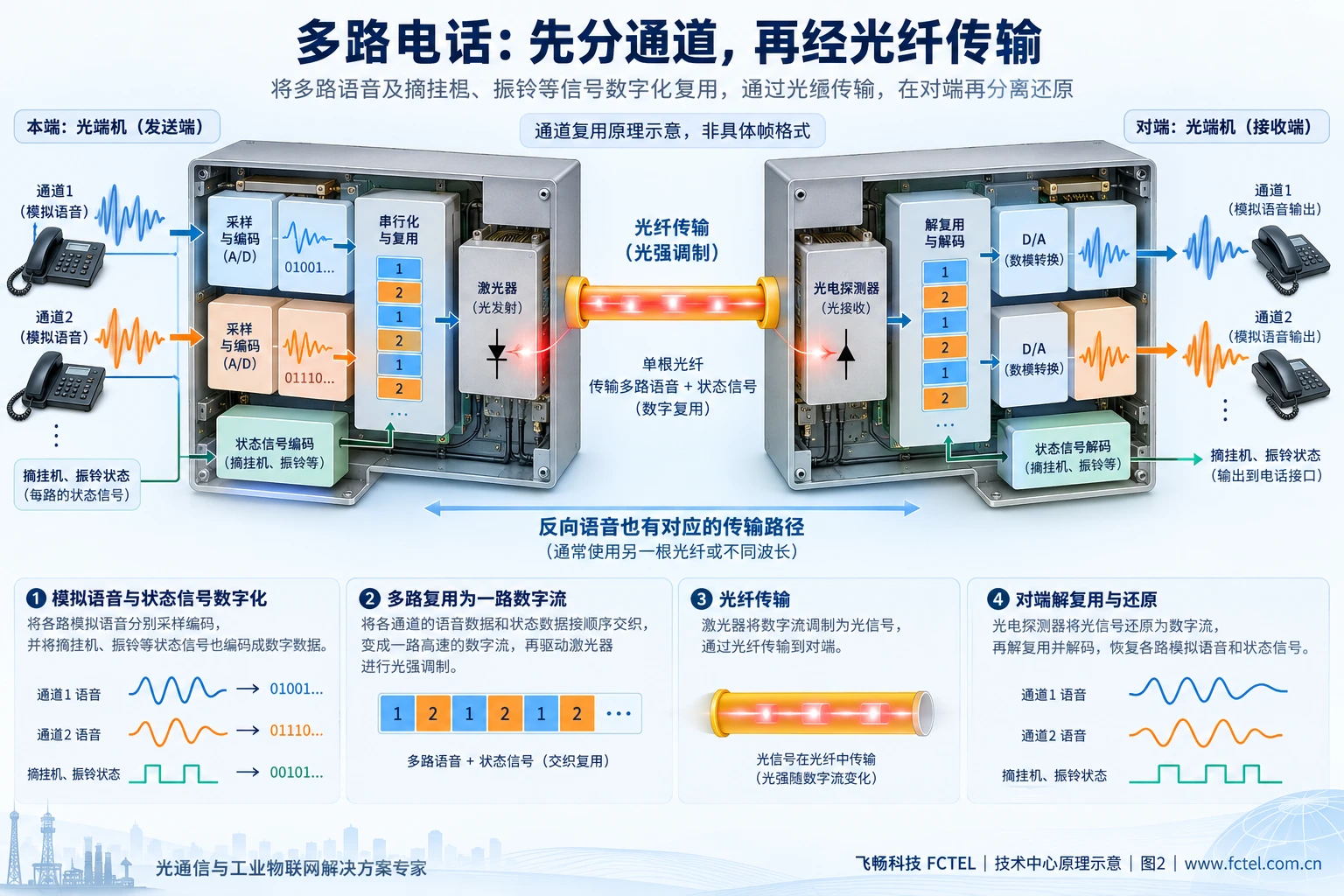

模拟语音是一段连续变化的电信号。数字电话光端机可以对它采样，把不同时刻的幅度记录为样本，再量化、编码成数字序列。多路业务通过相应复用机制共享光传输路径，远端再分离通道、恢复模拟输出。图2以两路交替排列说明复用，不代表所有设备都使用同一帧结构或固定路数。
与此同时，摘挂机和振铃等呼叫状态也需要按设备支持的方式传递或恢复。只有声音通而线路释放不正常，仍然不是完整的电话业务。两端也都需要接收和发送，不能把近端固定理解为只发、远端固定理解为只收。单纤和双纤只是光层实现方式，与电话是否双向通话不是一回事。
四、安装前把五张清单准备好
第一张是设备配对表：完整型号、近端远端角色、接口配置、路数及手册版本。第二张是通道表：近端第几路对应远端哪个房间、号码和终端。第三张是光链路表：单模或多模、单双纤、光口类型、波长配对及接收功率要求。两个机箱外观相同，不代表能够互配。
第四张是供电与安装表：实际电源版本、安装形式、散热空间和接地安排。不能把旧文中的固定负48伏、统一线色或机架尺寸套到所有设备，更不能自行把工作地与保护地短接。第五张是业务验收表：拨出、呼入、双向声音、挂机释放，以及项目需要的来电显示、传真或特殊信令。
五、先短链路试通，再接正式线路
先确认原交换机分机口直接接已知正常话机时能够工作。再在允许的测试环境用匹配的一对设备和合适短光纤建立基线，最后接正式光缆。这样能把原电话线路、设备配置与长距离光路的问题分开。若短链路不通，应优先检查角色、配对和通道，不要立即断定长光缆有问题。
固定设备时避免线缆拉力作用于接口，保留散热和维护空间。供电接线与电话线路测试由具备相应能力的人员按手册完成；电话线路可能有振铃电压，不当作普通低压音频线随意触碰。光纤端面应使用合适工具清洁，不直视光口或光纤端头，不凭眼睛判断有无光。
双纤型号应把本端 TX 接对端 RX，另一根按反向对应；单纤型号按互补波长及配对要求使用。接口能插入，不证明纤型、光参数和设备内部格式都兼容。波长和光口功率常由硬件版本决定，不应虚构一个网页设置，让用户随意调成相同值。
六、配置只做该型号真正支持的项目
有的设备基本即插即用，有的有拨码、Console 或网管。是否需要主从时钟、通道设置或信令参数，应看当前手册。不能把另一款产品的出厂拨码抄过来，也不能把模拟电话端口当成串口配置波特率。FXS 与 FXO 可能是订货时确定的硬件角色，并非都能在软件里互换。
网管口用于管理，也不自动证明设备能传用户以太网业务。若实际型号带以太网或 E1，应按独立业务接口分别检查。一个 Ping 成功只验证相应网络路径，不能代替电话呼叫验收；一个拨号音正常，也不能证明附加业务全部兼容。
七、把飞畅产品特点用在明确的需求上
飞畅官网 FCP-O16/FCP-S16 产品详情提供一至十六路 FXO/FXS 选择，列有桌面、壁挂或机架插卡等形式，以及相应电话功能和网管选项。它们适合在选型时核对通道规模、安装位置和维护方式。来电显示、传真等项目应确认具体订货配置，并加入验收，而不是只引用产品大类名称。
这也说明为什么不能给所有电话光端机规定同一种电源、同一个通道数量和同一套管理界面。官网介绍可作为初步证据，正式实施仍要由具体型号手册与交换机资料共同确认。涉及热线、磁石或其他接口时，应单独画清电气角色，不强行套用普通分机图。
八、验收和维护：留下可以复现的正常状态
逐路测试拨出、呼入、振铃、摘机接听、两方向声音和挂机释放，再检查号码是否对应正确终端。多路设备安排同时通话，观察通道错位和串音。对项目要求的传真和来电显示另行测试，不能由普通通话正常推导它们也正常。断电或断纤恢复测试应在批准窗口进行，并记录恢复后是否需要人工操作。
某一路失败，先比较该路话机、铜线和接口；所有路同时失败，重点检查共享供电、光链路和公共配置。一次只替换一个已知正常条件。交付资料应保留通道表、型号版本、光功率与告警基线、配置备份和验收记录。安装的目标不是偶然接通一次，而是后续人员能够安全维护。
资料：飞畅FCP-O16/FCP-S16产品详情、Cisco模拟语音接口说明。本次原理图为AI辅助制作的通用机制示意，不是实测图或具体产品接线图。
