PoE通过合适的铜网线同时承载以太网数据和兼容终端的直流供电。af、at、bt描述不同标准能力，单口功率、整机预算和受电端可用功率要分开核对。本文合并标准对照与供电方法，解释检测、数据共线、线损及工程验收。
先认识供电端和受电端
交换机或注入器中的供电功能称为PSE，摄像机等接收供电的部分称为PD。以太网数据和直流电源可以在规定的线对安排中共存，各自的电路处理不同任务。网口有数据连接，不一定有供电功能；有供电输出，也不意味着随意连接任意电压设备都安全。标准PoE和一些被动供电方案不是同一回事。应先核对终端说明，确认它接受的标准及功率类别，再决定交换机，而不是凭RJ45插头相同判断。
标准PoE并不是一插就强行上电
在正常标准流程中，供电端先用检测过程判断对端是否具有符合要求的受电特征，然后按适用规则进行分类和供电管理。可以把它理解为先确认“对方能够接收这类电源”，再提供工作电力。具体协商可能还涉及更高层信息，不能用一个固定电阻示意图代替所有实现细节。这里的检测也不是保证终端所有功能正常，只是供电流程的一部分。额定功率、实际消耗和上电瞬态需要分开看。
PoE与PoE+的数字分别指什么

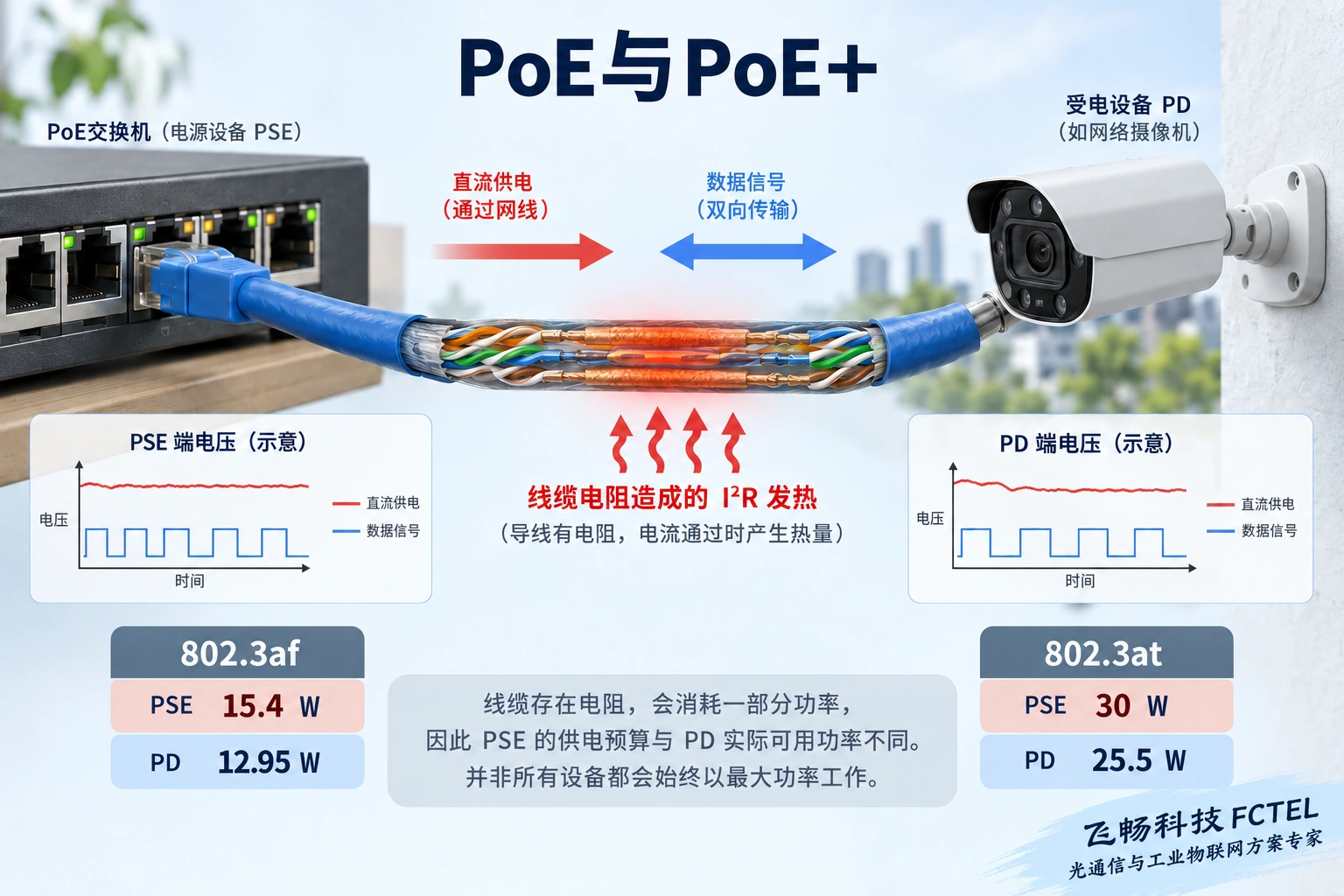

常见IEEE 802.3af第一类系统，供电端最大功率为15.4瓦，受电端保证可用功率约12.95瓦；IEEE 802.3at第二类通常所称PoE+，对应供电端30瓦、受电端25.5瓦。这些数字分别位于链路两端，不是相互矛盾的数据。它们也不是每台终端必须消耗的功率，更不能概括所有更高功率PoE类型。判断兼容应以实际设备支持的标准、类别和厂商规范为准，不要只比较包装上的最大数字。
电为什么会在线缆里损失
铜线有电阻，电流经过时会产生压降和热损耗，损耗与电流平方及电阻相关。线长、导体材质、线径和连接质量会影响结果。于是供电端送出的电力到达终端时会减少，终端内部转换也有相应条件。错误线材、过热接头或非合规连接不能靠提高标称电源功率随意补救。不要把“铜缆可传数据”当成“能安全承载目标电流”。较大线束还应考虑温升，并依据布线与设备规范设计。
单口够了为什么整台交换机还会不够
单口额定能力和整机供电预算是两个限制。假设某方案同时运行多台带红外补光的摄像机，应把夜间补光、加热或其它工作状态的需求计入，而不是只看白天启动后的平均值。如果整机预算不足，设备可能拒绝为部分端口供电，或按管理优先级处理；实际行为取决于型号。示例中若四台终端各按规定需要十多瓦，不能仅因四个端口都标PoE+，就推定小容量电源可以全部满足。
工业场景还要计算输入电源
交换机自己的耗电、转换效率和PoE输出都来自适用的电源系统。某工业交换机接受宽范围直流输入，不意味着在每个电压下都提供同样的PoE能力。电源容量、端子、线径、保护和散热必须满足对应配置；双电源也要看是否真正独立，以及单路能否支撑要求的负荷。涉及电源接线时应由合格人员按说明施工，不能把本文原理图当作安装接线图。电源冗余不能替代功率预算。
飞畅的选配能力怎样正确使用
飞畅官网两光四电迷你型工业轨式交换机详情，列出管理与环网相关能力，并说明PoE、PoE+可选。这给摄像机接入与光纤上联提供一种产品配置方向，但“可选”不等于每台交付设备默认具有供电功能。订购时应确认实际供电版本、适用输入电源、每口限制和整机预算。它的光口服务数据上联，光纤本身不把铜缆PoE电力送到远端，远端设备仍需要自己的供电设计。
通信速率与供电能力应分开验收
终端通电后还要验证数据链路，包括实际协商速率、视频码流和上联容量。PoE+不自动把百兆端口变为千兆，也不保证交换网络没有丢包。摄像机能亮灯只能证明部分状态，不能证明录像持续正常。对于多个摄像机汇聚到一个出口，要考虑总流量和突发，而不是把各入口端口速率相加后当成出口能力。不同业务优先级和组播设置，也可能影响实际画面表现，应纳入网络测试。
时断时续可以按怎样的顺序检查
先记录终端在哪个状态掉电，例如补光开启、云台动作或环境温度变化时。查看供电状态与日志，核对终端需求及交换机预算，再用合规短线建立基线。逐步换回原线和原端口，观察问题是否随线、端口或终端移动。不要同时更换所有设备，也不要在未经核实的受电端上强行使用被动注入。若电源和数据故障同时出现，应分开保存证据，避免只重启后认定问题已经解决。
把交付资料写成可复查的预算
交付应包含受电设备清单、所需标准和最大工作需求、交换机供电配置、整机预算、输入电源和布线情况。用接近真实负荷的场景运行，验证冷启动、同时上电、夜间工作及适用的电源切换。留出合理余量，但余量多少应由负荷和规范决定，不编一个适用于所有项目的百分比。PoE方案的便利来自少铺一套终端电源线路；长期稳定仍依赖标准匹配、线损管理和完整功率规划。
af、at、bt怎样对应功率，而不是只背三个名称
IEEE 802.3af、802.3at和802.3bt是PoE发展过程中的标准修订名称。Type表示具有一组供电特征的类型，Class表示更具体的功率等级；设备写支持bt，不意味着每个端口、每个终端都会得到最高功率。PoE++也是常见叫法，采购仍应明确类型、等级和功率位置，不能只凭两个加号下单。
常见最高档位对照为：Type 1的PSE侧15.4W、PD侧12.95W；Type 2分别30W、25.5W；Type 3的最高等级分别60W、51W；Type 4的最高等级分别90W、约71W。后两项属于802.3bt体系。这里是标准类型的能力口径，不是所有支持该类型的设备都会申请或获得这些数值，也不是PD内部芯片最终可用的电功率。类别、线缆条件和设备实现还要逐项核对。
高能力PSE可按标准兼容条件给较低能力PD供电，电力不是“额定90W就强塞90W”。反过来，将高需求PD接到较低能力PSE，并不保证它完整启动；终端可能拒绝工作，也可能按明确支持的降级模式运行。是否允许降级、哪些功能停用，要看终端说明。不能用一次亮灯证明云台、加热等全功能已经兼容。

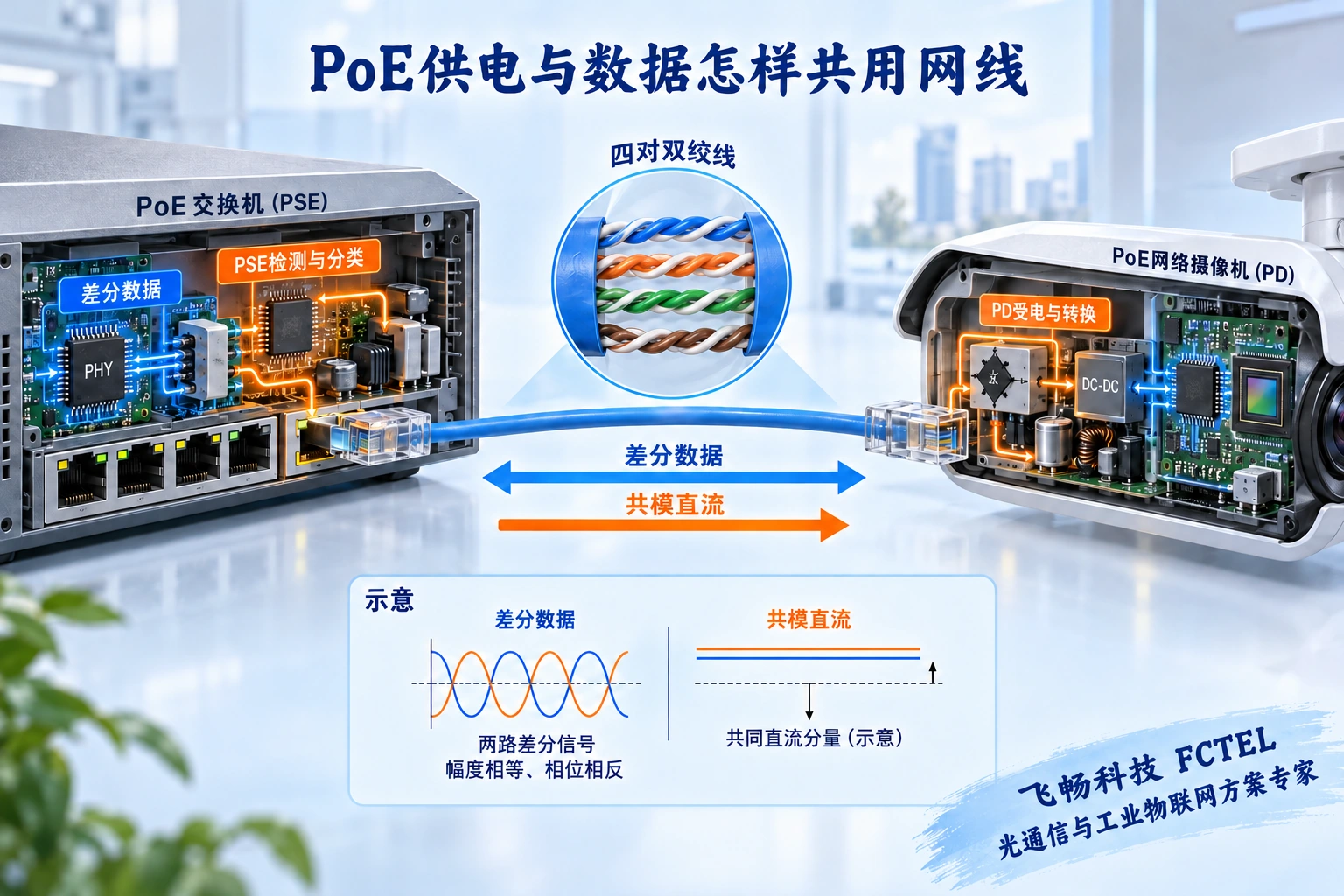

数据为什么不会被直流电压盖住
差分数据看的是同一线对两根导线之间变化的差值。适当的共模直流供电则使同一线对的两根导线具有共同的电位分量，另一线对构成相应回路。接口通过专门设计的磁性器件、中心抽头以及供受电电路，把数据耦合和能源提取分开。共同电位与两线之差是不同量，因此两种功能能够共用合格布线。这个原理不是允许用户把电源直接接到水晶头上。
常见10/100兆链路只使用部分线对传数据，所以旧资料会提“空闲线对”。1000BASE-T则用全部四对传数据，不能把“某两对永远空闲”推广给千兆。两对供电和四对供电描述参与供电的线对数量，不是把一对线拆成几根，也不是超过四对。bt的较高功率等级使用四对供电；较低等级的线对安排应按标准及设备能力核对，不写成任何版本都只能两对。
末端供电和中间注入，描述的是供电端放在哪里
Endspan是交换机内集成PSE，铜口直接向兼容PD提供数据与电能。Midspan是在普通交换机与PD之间放标准注入器；交换机送入数据，注入器从自身电源取得能源并承担检测与供电。二者是设备部署位置的区别，不能用它们直接代替A/B线对安排，也不能认定注入器只支持百兆。
保留旧交换机时，核对注入器的网络速率、供电标准、端口方向和电源；换集中PoE交换机时，核对各口和整机预算。PD拿到电后还需整流、受电管理和DC/DC转换，才能给内部电路使用。PD断开或异常时，PSE按适用规则处理，不给所有类型写同一个300～400ms断电时间。部署连接实例可进一步参阅PoE四种连接方式。
标准及接口核验：Microchip PoE术语与供电类别、Microchip供电接口与部署架构、TI Type 4供电端资料、TI Type 3/4受电端资料。数字用于区分标准功率口径，不作为飞畅任一型号的规格承诺。
产品与原理核验资料：飞畅产品详情 3243；原理核验资料 1。正文中的通用机制及假设示例，不代替对应型号手册。
原理图为通用机制示意，非产品实测或型号剖面。图中波形不表示标准电压或时序测量。具体型号能力与安全接线按交付手册核对。
