电话光端机怎么连接？FXS/FXO接口、安装接线与验收图解

一、电话光端机怎样传输多路语音

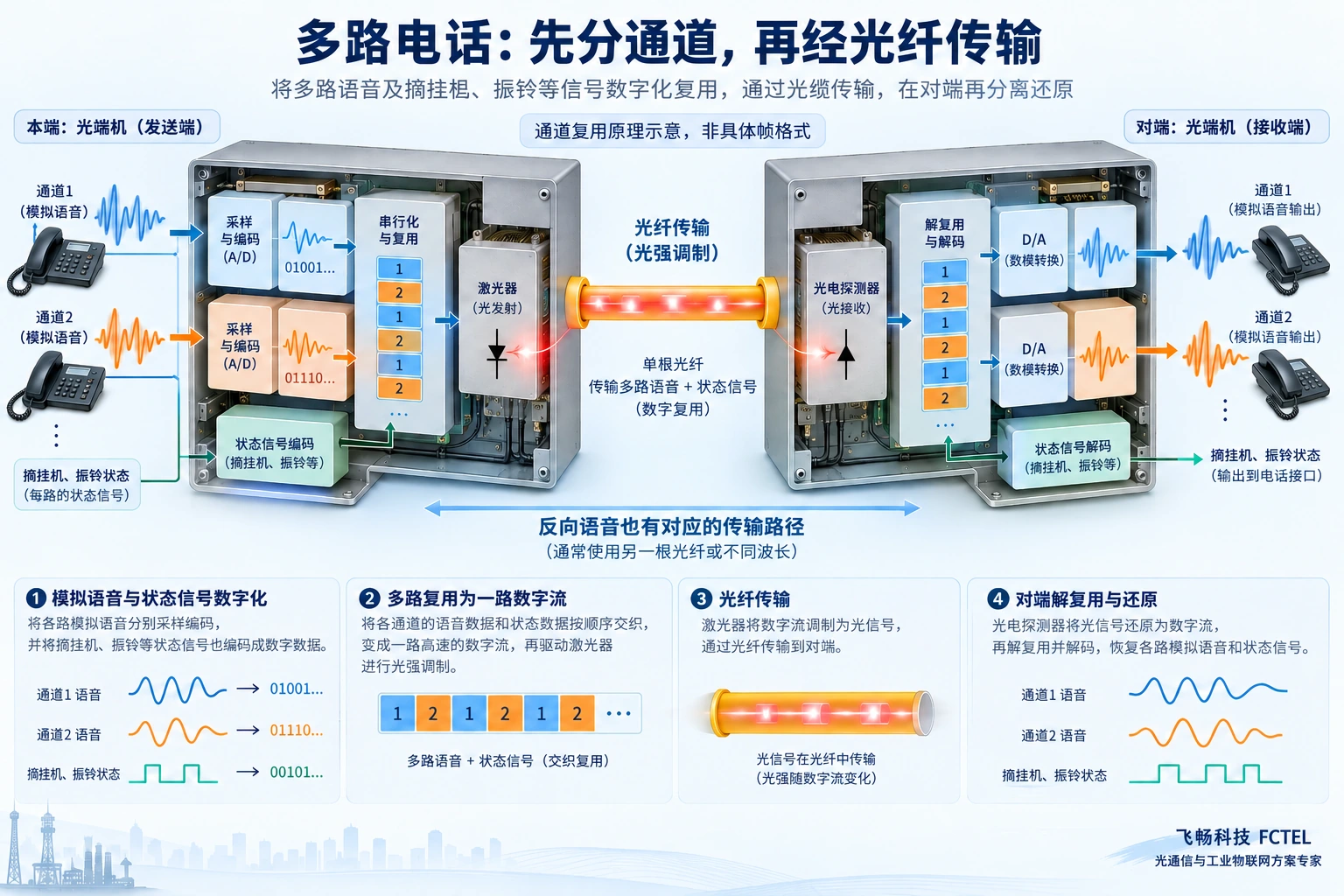

本端设备首先接收电话口的模拟语音和信令状态，对语音进行采样、量化与PCM编码，再把多个独立通道按照固定时隙进行TDM复用。复用后的数字流经过光电转换进入光纤，远端完成解复用、解码和接口状态恢复。每路电话虽然共享同一条光链路，但仍使用独立时隙，因此通道映射不能错位。

光纤段能够避免长距离铜缆带来的衰减、电磁干扰和地电位差，但不会自动解决接口接错、线路质量或供电问题。选型时应同时确认路数、FXS/FXO类型、来电显示、反极性、热线、传真或调制解调器兼容性，以及端到端时延和光功率预算。

这类文章的重点不是记住某一种接法，而是把接口角色、线序、供电、接地和验收顺序固定下来。图解电话光端机FXS/FXO接口、PCM与TDM传输原理、点对点及PBX组网，并说明光纤连接、安装验收和常见故障排查。 本篇围绕“电话光端机连接图、电话光端机安装、FXS接口、FXO接口”展开。实施时应在图纸中标出每个接口和路径的角色，记录正常状态与故障状态的差异，并以实测结果确认方案边界。

二、FXS与FXO应该怎样连接

FXS口向终端提供馈电、拨号音和振铃，通常连接普通电话机、传真机或模拟调制解调器。FXO口模拟一部电话终端，用于连接程控交换机的模拟外线口或运营商PSTN线路。简单记忆：FXS“给电话提供线路”，FXO“从电话线路取用业务”。

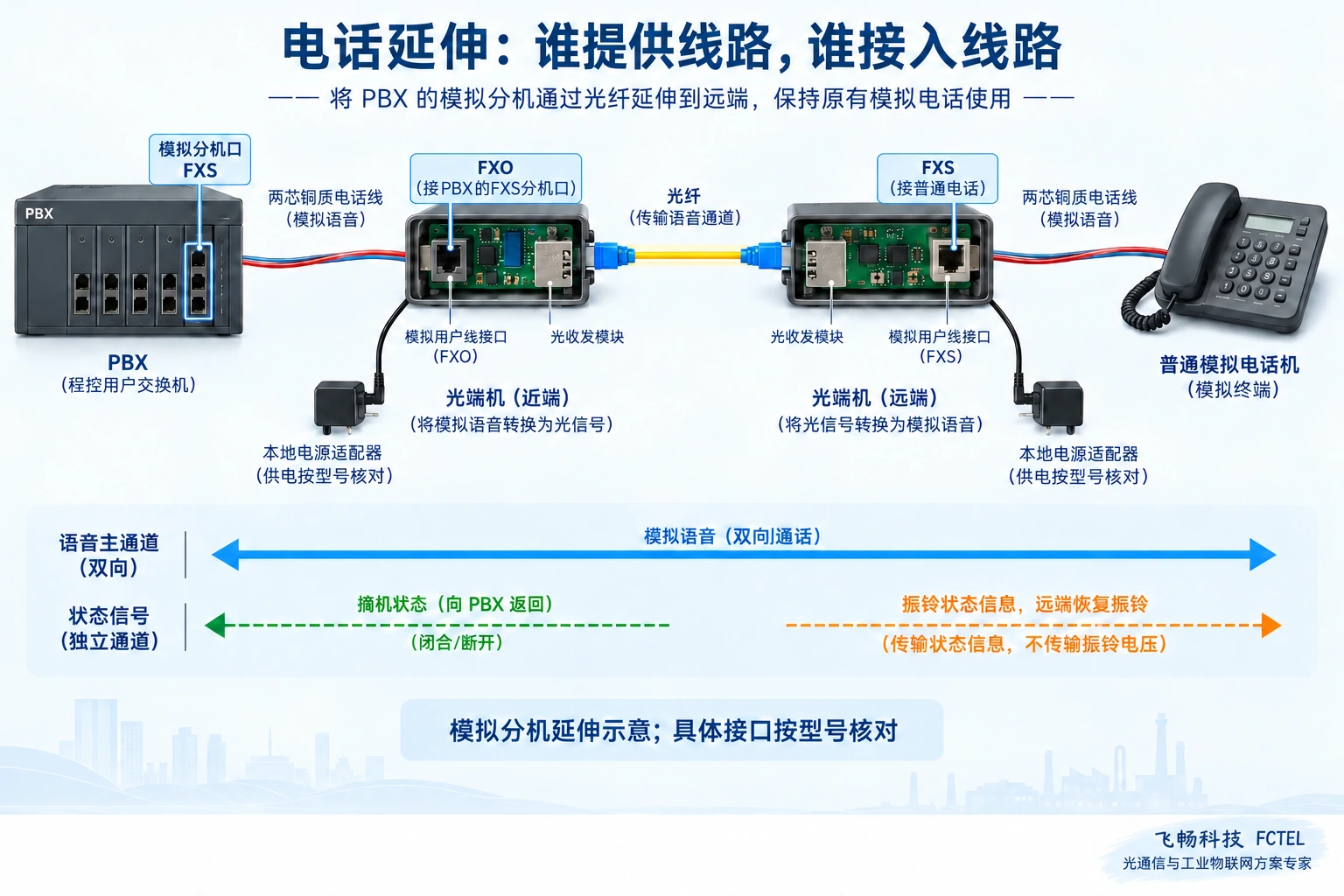

电话机不能直接接需要外线输入的FXO方案，PBX外线也不能随意接入另一侧同类型端口。常见点对点延伸使用本端FXO接运营商或PBX外线、远端FXS接电话；PBX分机远传则要依据PBX提供的是分机口还是外线口选择对应设备。项目下单前应把两端设备、接口角色和每路通道编号画进连接表。

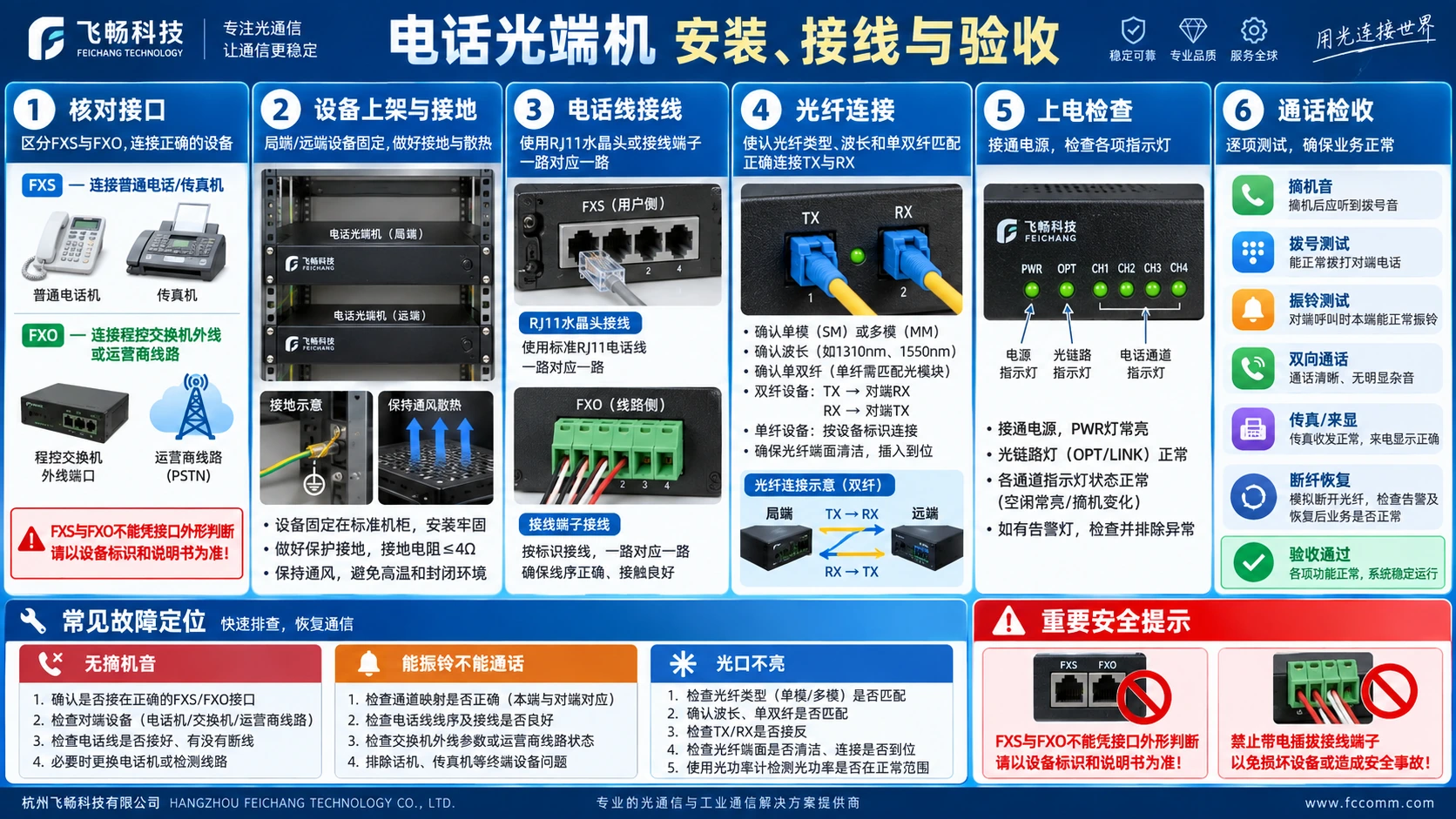

三、电话光端机六步安装方法

1. 核对接口：逐路记录本端与远端设备，确认FXS、FXO、热线或磁石等接口类型。
2. 固定与接地：设备上架或壁挂固定，保留散热空间，按说明连接保护地和规定电源。
3. 连接电话线：使用合格RJ11线或端子线，一路对应一路并贴标签；端子接线应在断电状态进行。
4. 连接光纤：确认单模/多模、波长、接口和单双纤匹配；双纤按TX接对端RX、RX接对端TX。
5. 上电检查：观察PWR、OPT/LINK和通道灯，发现告警先排除供电与光层问题。
6. 业务验收：逐路测试摘机音、拨号、振铃、双向通话，再测试传真、来显和断纤恢复。

安装完成后应保存设备型号、序列号、供电电压、光纤长度、两端收发光功率、通道对应表和测试结果。多路设备不能只抽查一路；空闲、占线、同时呼叫和设备重启后的状态都应覆盖。

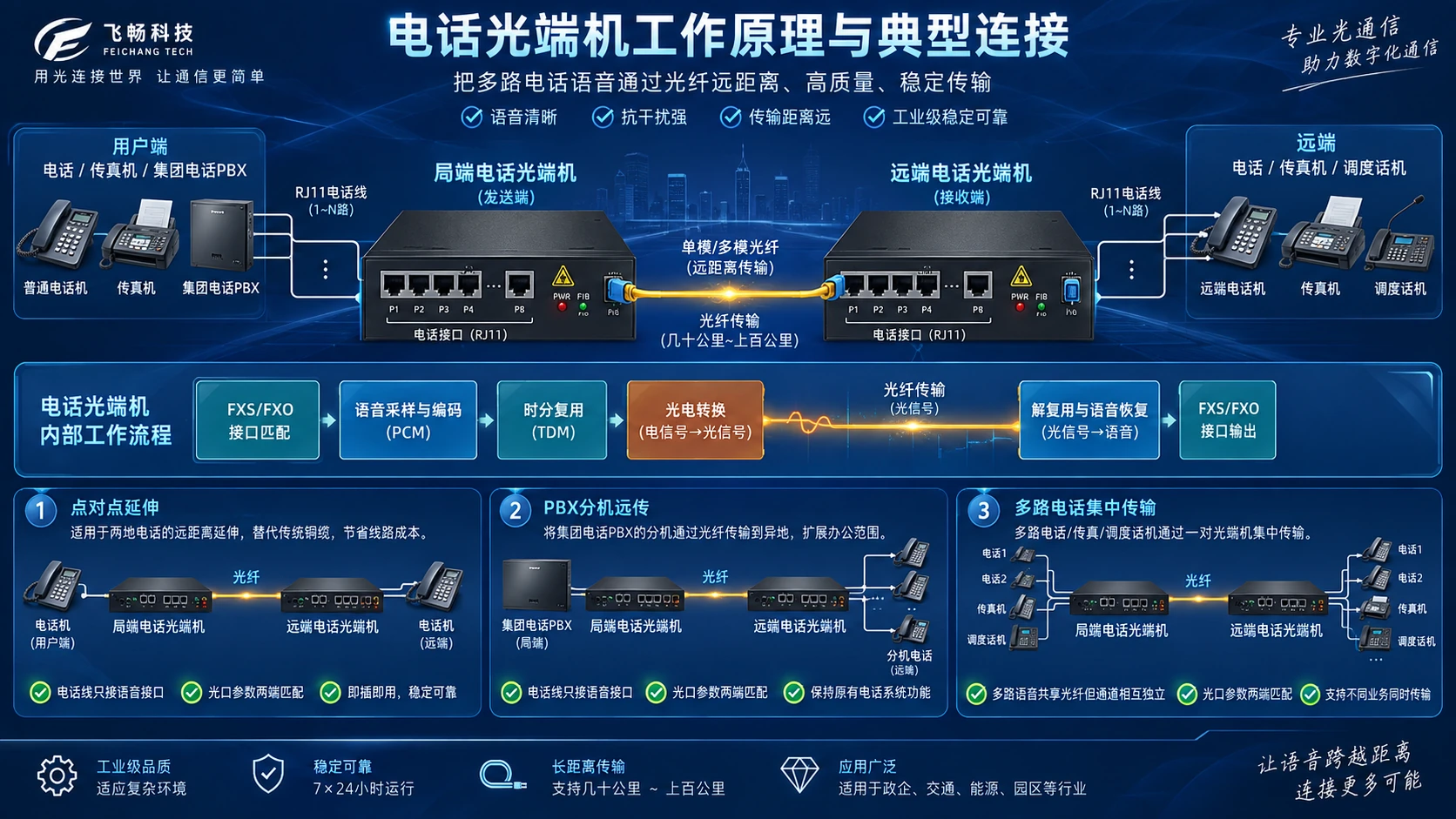

四、三种典型连接方式

点对点电话延伸：适合门卫、调度点或远端值守电话，把原有电话线路通过光纤延伸到远端。PBX分机远传：将集团电话的模拟分机延伸到另一栋楼、厂区或隧道站点，分机编号和交换机业务保持不变。多路集中传输：把多路电话、传真或调度业务汇聚到一对设备和一条光链路，减少跨区域铜缆。

连接图必须标明每一端的FXS/FXO角色、通道编号、光纤类型和供电位置。若项目还需要以太网、串口、音频或开关量，应选相应的综合业务光端机，并确认不同业务的带宽、隔离与故障影响范围。

五、常见故障怎么逐步定位

没有摘机音：先确认电话接在FXS口，再检查电话线、通道号、本端电源和对端FXO线路。能振铃但不能通话：检查两端通道映射、线序、PBX外线设置和运营商线路状态。光口不亮：检查单模/多模、单双纤配对、TX/RX方向、端面清洁和实测光功率。

排障时先做本地短线测试，再接入正式光缆；一次只替换一根线、一个端口或一台设备，并记录灯态变化。若语音有噪声或断续，应继续检查电话线接触、电源纹波、光功率边界和通道是否存在误码，不能只凭“光灯亮”判断业务正常。
