工业交换机行业需求怎样落到工程指标：业务、队列与运维

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

工业交换机的行业需求，不能只用“市场在增长”解释。工厂新增摄像头、远端泵站要回传数据、控制系统需要集中维护，都会增加联网需求，但需要的端口、时延和恢复能力并不一样。把这些需求写成可检查的工程指标，才能判断一台交换机是否适合项目。本文不沿用缺少出处的市场增速预测，而从业务怎样进入网络、怎样竞争出口，以及故障后怎样恢复说明需求的技术含义。

一、先列业务，不要先列设备型号

交换机接收以太网帧，按照目的地址和配置决定从哪里转发。PLC即工业控制器，可能周期性交换短小的控制数据；摄像头可能持续发送视频，也可能在复杂画面下产生突发流量；水务遥测平时数据不多，但断线恢复时会集中补传。三个场景都能使用以太网，不代表它们对网络的要求相同。

需求表至少应写清设备数量、每条业务从哪里到哪里、正常与峰值流量、是否多播、允许的延迟和中断，以及谁负责维护。还要区分新增项目与改造项目：已有设备只支持百兆电口，不能因为新交换机有千兆端口就认定旧设备也能以千兆运行。先明确接口兼容和业务方向，再选择端口组合。

二、带宽需求为什么会集中在上联口

多个接入口通常汇聚到较少的上联口。单个摄像头没有占满自己的接口，所有摄像头同时上传时仍可能使上联拥塞。转发芯片会把暂时来不及发送的帧放入缓冲和队列；当持续进入出口的流量超过它的发送能力，排队会越来越长，缓存耗尽后便可能丢帧。加大缓存只能吸收一部分突发，不能消除长期超载。

例如假设八路视频分别需要约八兆比特每秒，合计约六十四兆；再叠加录像补传、管理流量和协议开销，一条百兆上联的余量可能明显缩小。这只是容量估算例子，不是飞畅设备实测，也不是摄像头通用码率。工程应测量峰值、并发方向和组播复制，而非只把标称端口速度相加。

控制、视频和遥测帧进入工业交换机不同发送队列，经过调度竞争同一上联出口
图1：汇聚和排队的通用机制。颜色代表不同业务，不代表实际帧内含有画面；队列示意不代表具体型号内部结构。

三、优先级怎样帮助控制业务，又为什么不是万能保证

QoS即服务质量控制，可根据端口、帧中的优先级或IP字段等识别流量，再按配置决定调度次序。它像给不同业务安排发送顺序，不会把一条千兆链路变成两条千兆链路。如果所有流量都标成最高优先级，分类便失去意义；如果高优先级长期占满出口，其他业务也可能得不到足够服务。

VLAN用于划分二层广播域，能帮助隔离业务，但划分VLAN不等于已经预留带宽。需要严格时限的控制系统，还应核对端到端调度、时钟、终端和协议能力。IEEE的工业自动化TSN工作强调网络功能与配置的配合；不能把普通QoS或“工业级”名称直接当作TSN符合性，更不能在没有型号资料时承诺确定性时延。

四、连续运行需求要分别落到供电和链路

双路供电解决的是一个供电支路失效时设备能否继续获得电能；备用链路解决的是某段通信线路中断后是否有其他路径。这两类保护不能互相替代。两路电源若共用同一上游断路器或同一供电装置，该公共部分失效时仍可能一起断电。网络有备用光纤，也不能挽救已经失电的交换机。

环网必须由适用协议管理，否则重复路径可能形成循环转发。恢复能力应按配置和实际业务测量，不能仅凭宣传词认定零中断。验收时分开模拟一个供电支路故障和一段业务链路故障，记录设备运行状态、拓扑变化、丢包和业务恢复；操作应安排在维护窗口，由有资格人员按安全规程进行。

两个独立电源支路经过输入保护为交换机供电，其中一路断开后另一路继续供电
图2：双输入供电通用示意。独立支路和输入隔离是概念说明，不代表某一飞畅型号的内部电路；链路冗余另行配置和验证。

五、把飞畅产品资料转成待核对的功能清单

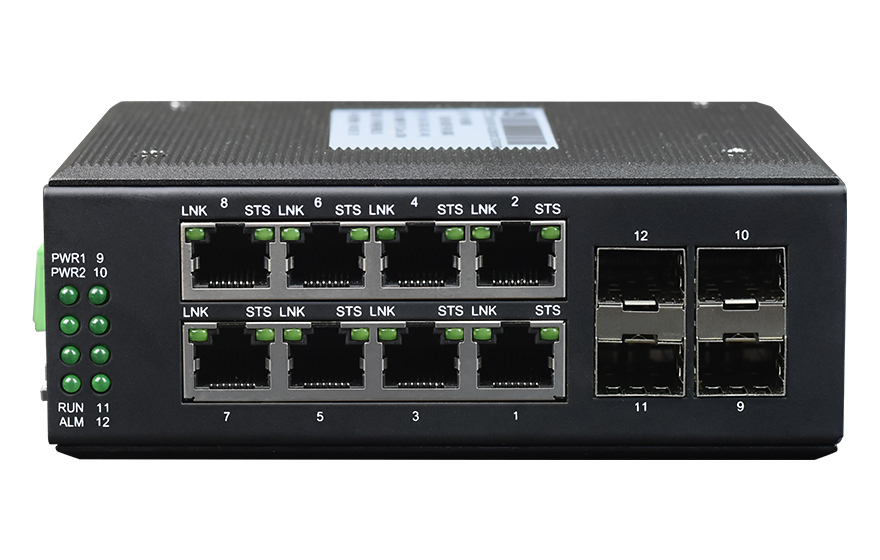

飞畅产品中心的管理型工业轨式万兆四光千兆八电三层交换机，列有光电端口、VLAN、QoS、环网与路由管理等特性。这些信息可用于建立候选清单：视频汇聚关注上联和队列，跨网段通信关注路由，集中维护关注管理接口。具体版本、功能组合和资源容量仍需按交付型号核实，不能把一个型号的功能推广到全部工业交换机。

可管理设备还需要维护入口：端口计数、日志、配置备份和权限控制，使“通信慢”能进一步定位到丢弃、错误、供电或应用。部署时应限制管理访问范围，保存可回退配置；维护可见性不是把管理口开放到公网，也不等于设备自动具备所有安全防护。

六、采购与验收要回答同一组问题

采购表写“支持高带宽”，验收却只测试空载连通，无法说明需求已经满足。应按预期并发加载控制、视频和遥测，比较正常与突发状态，观察关键业务延迟、出口丢弃及低优先级业务是否仍能工作。保留测试拓扑、固件、端口速度、流量方向和持续时间，才能在扩容后重现结果。

行业变化会带来新的联网场景，但实际建设仍是逐条业务、逐段链路和逐项故障的工程问题。先把业务写成指标，再验证设备能力和维护证据，比笼统追逐端口数量或过时市场预测更有用。

资料与示意说明

参考飞畅三层管理型工业交换机产品资料与IEC/IEEE工业自动化TSN资料。原理图为通用机制示意，非产品拆机、认证证明或实测图；示例流量不构成具体型号性能承诺。

资料与适用边界：本文用于解释通用机制；接口、功能与操作以对应型号及版本资料和现场验证为准。

现场常见问题

八路摄像机各自电口都不满载，为什么合到一个上联仍可能丢帧？

接入口负载会在共同出口汇聚，还可能叠加视频突发、补传和协议开销。应核对同一方向的峰值及复制流量，观察出口队列和丢弃；更大缓存只能吸收有限突发，不能解决长期输入超过上联能力的问题。

采购表写了VLAN和QoS，是否已经为PLC预留了确定的带宽和时延？

没有自动完成预留。VLAN划分二层广播域，QoS按配置分类和调度，两者不增加出口容量，也不直接等于TSN符合性。需要按具体终端、网络调度及并发条件验证端到端结果，不能只验空载连通。

扩容后偶尔通信变慢，哪些原始记录比行业市场增长预测更有帮助？

记录业务源和目的、峰值与方向、上联速率、出口计数、固件和配置，以及应用时间基线。比较正常与突发状态，才能区分队列、链路错误和应用处理；市场预测不能代替当前项目的容量与故障恢复证据。
