SDH光端机怎样承载专线：E1映射、同步帧与保护切换

先看任务：把已有专线业务送到另一处

一座园区的控制室与远端站点之间，可能保留着几路E1专线。两端设备需要持续得到原来的数字业务，中间却要跨越较长距离，或者接入已经建设好的传输网络。SDH光端机在这类场景中承担业务接入、组织传输和远端恢复；它不会仅因接上光纤，就自动理解电话拨号、工业命令或所有视频格式。

SDH是同步数字体系的简称，说明数字业务怎样进入规定的传输结构。E1描述一种数字线路接口，以太网描述另一套网络业务；这些名称与承载体系处在不同层次。先确定两端设备输出什么、要保留几路和哪个方向，再选择传输方式，才能避免用一张接口数量表替代完整方案。

E1怎样进入SDH：适配、映射与分插

以常见E1支路为例，入口电路先接收规定的线路信号，处理线路编码、时钟与必要的接口条件，再把待承载的数字信息按映射规则组织起来。映射可以理解为把业务安排到可被对端识别的位置，但不是为它分配一个IP地址。接线时仍需确认阻抗、成帧方式、线路编码和收发关系。

虚容器是携带业务与相应路径开销的数字结构，英文常写作VC。路径开销用于支持传输监测等功能；虚容器不是机箱里的一只实体容器。常见E1低阶映射涉及VC-12等结构，再通过相应组合进入较高阶承载。完整过程有多个层级，不能将简图中的一个蓝色方块当成某型号全部帧字节。

有些节点需要取出一部分业务供本地使用，其余继续传到下个站点；这就是理解分插复用的一个入口。节点能取出多少路、交叉连接到哪里，受板卡、映射和配置限制。它与交换机按MAC地址转发帧的工作方式不同，也不能凭两个光口就认定已经具备任意环网能力。

同步帧、指针与速率：线路容量不等于端口数量

典型STM-1帧由九行、二百七十列字节组成，帧周期为一百二十五微秒，对应线路比特率155.520Mbit/s。这一数值包括传输开销，不能全部当作客户净业务带宽。图中的格子只解释开销、指针与净荷的关系，不按真实列数、字节比例或产品内部布线绘制。

指针帮助定位相应承载结构的起始位置，并支持规定的时序适配。指针并不表示光信号走向哪个IP目的地，也不意味着可以任意删掉用户数据。SDH线路采用有组织的同步结构，被承载的支路仍可能有自己的时钟条件，需要正确映射和恢复。不能把“同步”理解为现场所有接口都强行使用同一个时钟。

经典映射条件下，一个STM-1承载结构可安排相应数量的低阶业务，但具体设备是否安装了所需E1板卡、是否开放全部通道、采用哪种业务映射，都要单独确认。面板只有少数E1口的设备，不会因为光线路速率较高就凭空增加几十个可接线接口。

保护为什么能恢复：先有另一条可用路径

在线性1+1保护的简化单方向例子中，发送端把同一承载信息同时送往工作与保护路径，接收端根据缺陷检测及配置选择合格输入。当工作路径失效而保护路径仍可用时，接收选择可以转向后者。图中两个光接收器进入选择电路，只恢复一份客户业务，不是把两份数据叠加输出。

环网保护有不同的组织方式，不能把线性1+1简图直接当成所有SDH环网的完整机制。需要核对保护层级、工作与保护资源、切换条件、优先级及恢复策略。两条光纤若在同一根易损光缆、同一电源或同一故障设备上共享关键环节，仍可能一起失效。

保护切换需要相应设备能力与正确配置，也可能造成短暂业务影响。不能从“自愈”二字推出任意双点故障都能恢复，或承诺任何场景零中断。正式项目应按业务需求约定测试条件，在维护窗口内验证单处故障、恢复过程和告警，而不是只观察机箱有几个亮灯。

光纤与时钟是两组都要核对的条件

发送侧电路驱动光发射器，使光信号承载数字信息；远端光电探测器及恢复电路再还原相应数字流，随后按映射关系取出业务。光纤运送的是信息，原来的电流并不穿过玻璃到另一端。光功率、速率与帧结构分别描述不同条件：有接收光，不等于能识别帧；帧正常，也不等于每路支路接线都正确。

光路要核对纤型、波长、接口、发射范围、接收灵敏度、过载上限及路径损耗。不能只拿标称公里数判断链路，也不能让长距离光口在很短的跳纤上无条件直连。时钟方面则要保存来源、优先级、失去参考后的行为及恢复设置，避免节点形成不合理的同步关系。

哪些优势与限制会影响工程选择

对持续运行的专线，明确的业务映射、可监测的传输路径以及配套保护，便于把通信关系写成可核查的通道表。节点需要维护某一路业务时，可以依据配置寻找入口、承载位置和出口。这个价值来自完整设备与网络设计，不是“用了光纤”就自然获得了所有管理功能。

另一方面，预先分配的电路资源在业务空闲时未必能像分组网络一样共享给所有突发流量。板卡、机框、功耗、备件及维护人员技能也构成成本。专线承载不自动提供加密、访问控制或应用层安全；涉及保护与调度的系统，还需由对应业务系统满足自身要求，不能用一台传输设备代替全部安全设计。

已有系统如何演进：按接口和寿命制定计划

维护既有SDH网与建设一套全新的分组网络，是不同工程任务。前者应先清点仍需保留的E1业务、映射、时钟、保护和备件，再评估扩容或替换。不能从某篇旧资料的市场描述推断今天所有行业都采用同一种技术，也不应仅凭设备年代就决定停用关键专线。

若计划改用分组承载，需要验证业务怎样封装、远端怎样恢复时钟，以及时延、抖动、丢包和恢复过程是否满足原系统。以太网口标称速率高，并不能证明它可直接替代任意E1电路。过渡阶段保留原配置与业务测试基线，按计划逐路迁移，再检查共同故障点和回退条件。

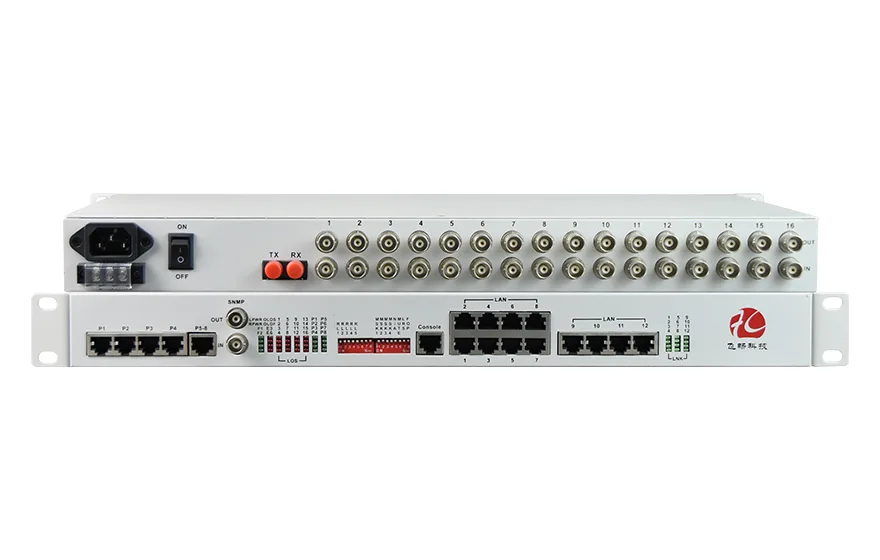

查询飞畅产品时，分清类别与交付型号

飞畅产品中心将SDH光端机与普通PDH、E1接口设备等分别列类，查找时可先按已有网络和业务入口定位。分类名称有助于缩小范围，但不能代替具体型号的线路接口、映射、板卡和保护说明。未取得可核验规格时，不从类别名称推断STM等级、全部端口数量或固定恢复时间。

询价资料应附两端设备、业务路数、已有传输网接口、机架空间、光纤条件和维护方式。对于已有网络对接，还要说明对端设备及需验证的互通条件。把可选板卡、可选电源与实际交付组合写清楚，能避免样本中的多种能力被误当成每一台设备全部标配。

把一个需求变成可验收的项目

假设两栋建筑之间要保持三路E1业务：先测得各路原有短链路正常，再记录接线、阻抗、帧与时钟关系。若只是两点延伸，可以比较匹配的点对点设备；若需接入已有SDH节点、沿线分插或使用约定保护，则继续核对对应承载结构与节点能力。这是假设例子，不是已完成的客户案例。

开通时先验证一路，再核对全部通道映射；随后同时运行计划业务，观察误码、告警与实际系统表现。保护测试按批准的维护计划进行，记录断开的路径、受影响的业务、恢复过程以及恢复后的配置。最终交付端口对应、光预算、时钟来源和测试记录，让维护人员能够说明业务在哪一段发生异常。
