先看结论：能插进去，还要让光正确通过
给光端机配跳线时，最常见的困惑是：SC和LC有什么不同？绿色接头能插蓝色接口吗？换根线就能把单模变成多模吗？先记住四件事：接头形状决定怎样固定；UPC/APC说明端面怎样研磨；单模/多模说明光纤类型；波长、速率和光功率由两端光收发器决定。这些条件要分别核对。
SC、FC、ST、LC都是可拆卸光纤连接器。它们负责把两端光纤精密对准，让携带业务信息的光继续传递，本身不负责把电话变成以太网，也不决定链路能跑多快、传多远。采购时只写“光纤线一根”，通常还不足以让供应商选出正确跳线。
接头里面怎样工作：锁住外壳，精密对准纤芯

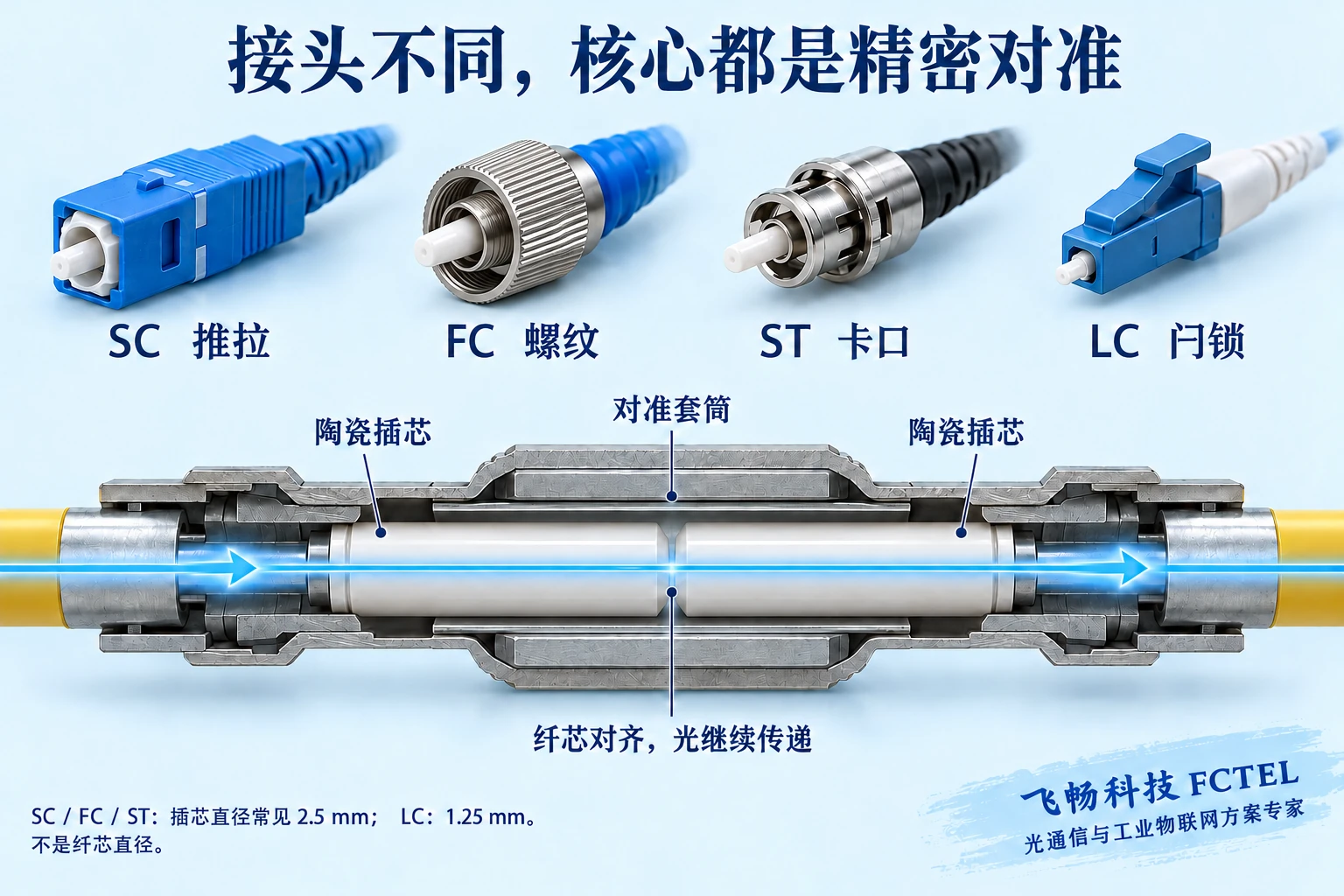

光真正通过的是光纤中央的纤芯。连接器前端的陶瓷插芯把细光纤固定在中心；对接时，适配器里的对准套筒约束两根插芯的位置，端面接触形成连续光路。外壳的锁紧机构负责保持插接状态，不能代替内部的精密对准。
可以把外壳理解为固定支架，插芯和套筒则承担精密定位；但这里传递的是光，不是金属触点导电。两端偏心、端面污染或接触状态不好，会使一部分光不能进入对侧纤芯。外面看着扣紧，内部仍可能有较大损耗。
SC、FC、ST常用插芯直径为2.5毫米，LC为1.25毫米。这是插芯的外径，不能当成纤芯直径。LC因此适合更紧凑的端口布局，但“小”不代表它天然更快、更远或损耗更低。
四种接口怎样认、怎样锁紧
认接口先看设备标识，再看外形和锁紧动作。SC是方形推拉结构；FC用圆形金属螺纹环旋紧，先对准定位键再拧；ST是圆形卡口结构，插入后短距离旋转锁定；LC体积小，通常带杠杆式闩锁，拔出前释放闩锁。ST的卡口不能写成FC式螺纹，也不应凭空规定所有产品旋转半周。
不同接口不能直接硬塞。即使部分接口插芯外径相同，外壳、定位和锁紧方式也不同，跨类型连接需选合适的混合跳线或专用适配器。插拔时握连接器外壳，不拉细光缆；机柜空间不足时，要把弯曲余量和手指操作空间一起考虑。
SFP是一种光模块封装形式，不等于所有SFP都只有LC口。实际接口、单纤双纤、波长和配对要求仍以模块标签、设备订货配置及说明书为准。用“看起来像某种模块”替代型号核对，容易买错。
| 接口 | 怎样锁紧 | 插拔时核对 |
|---|---|---|
| SC | 方形推拉卡扣 | 对准插入；拔出握外壳，不拉线 |
| FC | 金属螺纹环 | 先对准定位键，再旋紧锁紧环 |
| ST | 圆形卡口 | 按接口卡口锁定，不能当螺纹硬拧 |
| LC | 小型杠杆闩锁 | 释放闩锁再拔出，注意相邻端口空间 |
UPC和APC：接头名字后面还藏着端面条件

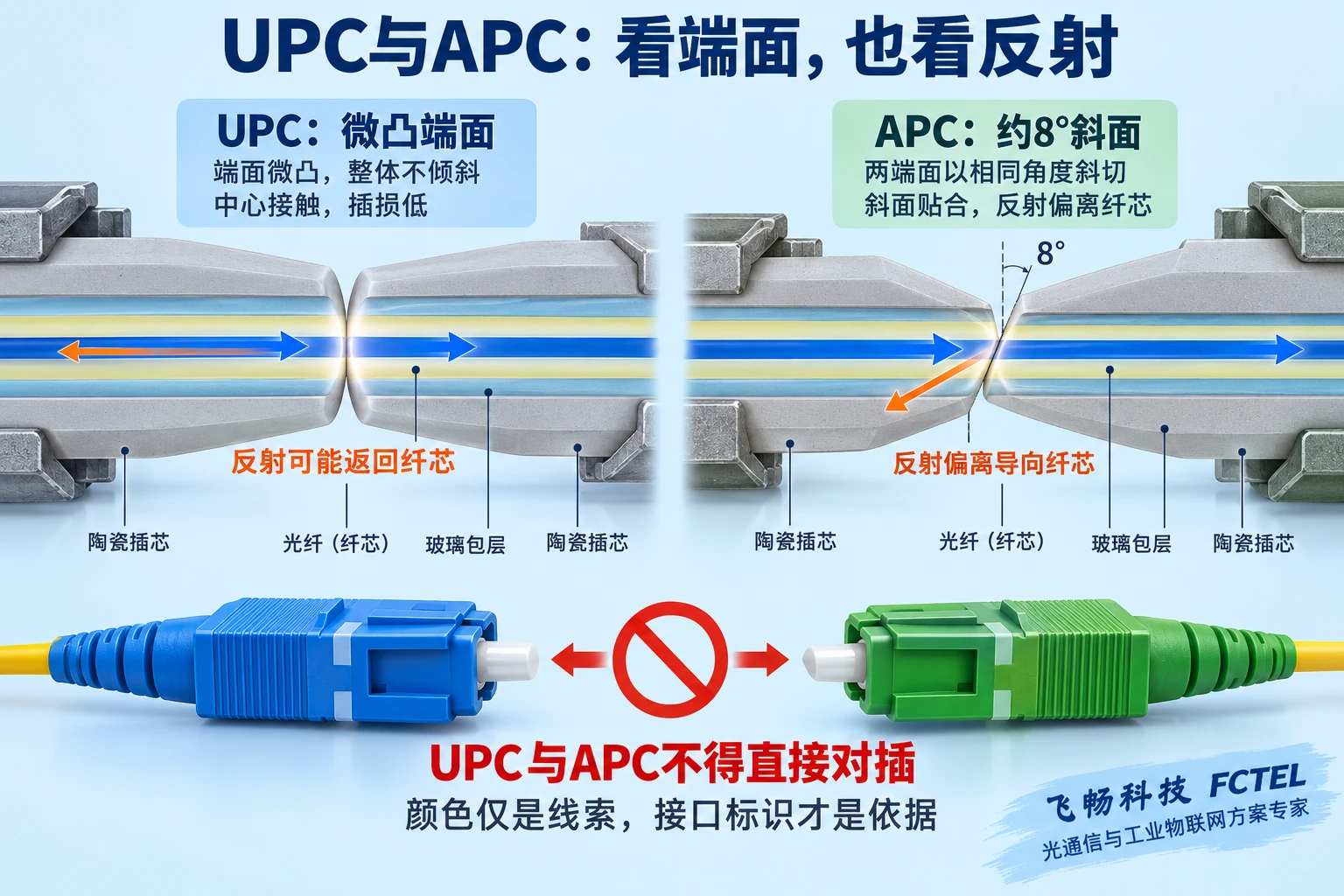

SC/UPC中的SC是接口形式，UPC是端面研磨方式；FC/APC也按同样方法读。PC表示物理接触研磨，端面通常微凸，不能简单理解成一块完全平的面。UPC进一步改善研磨和接触质量；APC采用带角度的端面，常见倾角约8度。
在非倾斜端面处，部分反射光可能返回导向纤芯；APC利用斜面使反射趋向偏离导向纤芯，从而降低返回光。图中为方便理解放大了端面和光路，实际尺寸远小于画面。反射是否影响业务取决于整个光系统，数字传输同样需要遵守端面和反射指标。
UPC与APC不得直接对插：端面几何不匹配，可能出现较大损耗、反射甚至损伤。蓝色常用于单模非倾斜端面，绿色常用于APC，但颜色只能初步识别，最终要看接口标识和供货规格。不要把“都叫SC”当成可以互接的理由。
看懂两个损耗：少丢光，也要少返回光
插入损耗描述连接后向前传递的光减少了多少，通常以dB表示，数值越小越好。回波损耗描述入射光与返回光的功率比，采用正dB表示时，数值越大意味着反射越少。若仪表显示的是负dB的反射率，则数值越负，反射越少；先确认仪表显示哪一个量。
举一个只用于理解的数值：反射功率为入射功率的十万分之一，对应回波损耗50dB、反射率－50dB。这不是本文给所有跳线规定的验收门槛。UPC/APC也不能直接推出某条实际链路的插入损耗；验收限值必须来自所选产品、测试方法和项目规范。
SC—LC混合跳线怎样用：每个对接点分别匹配

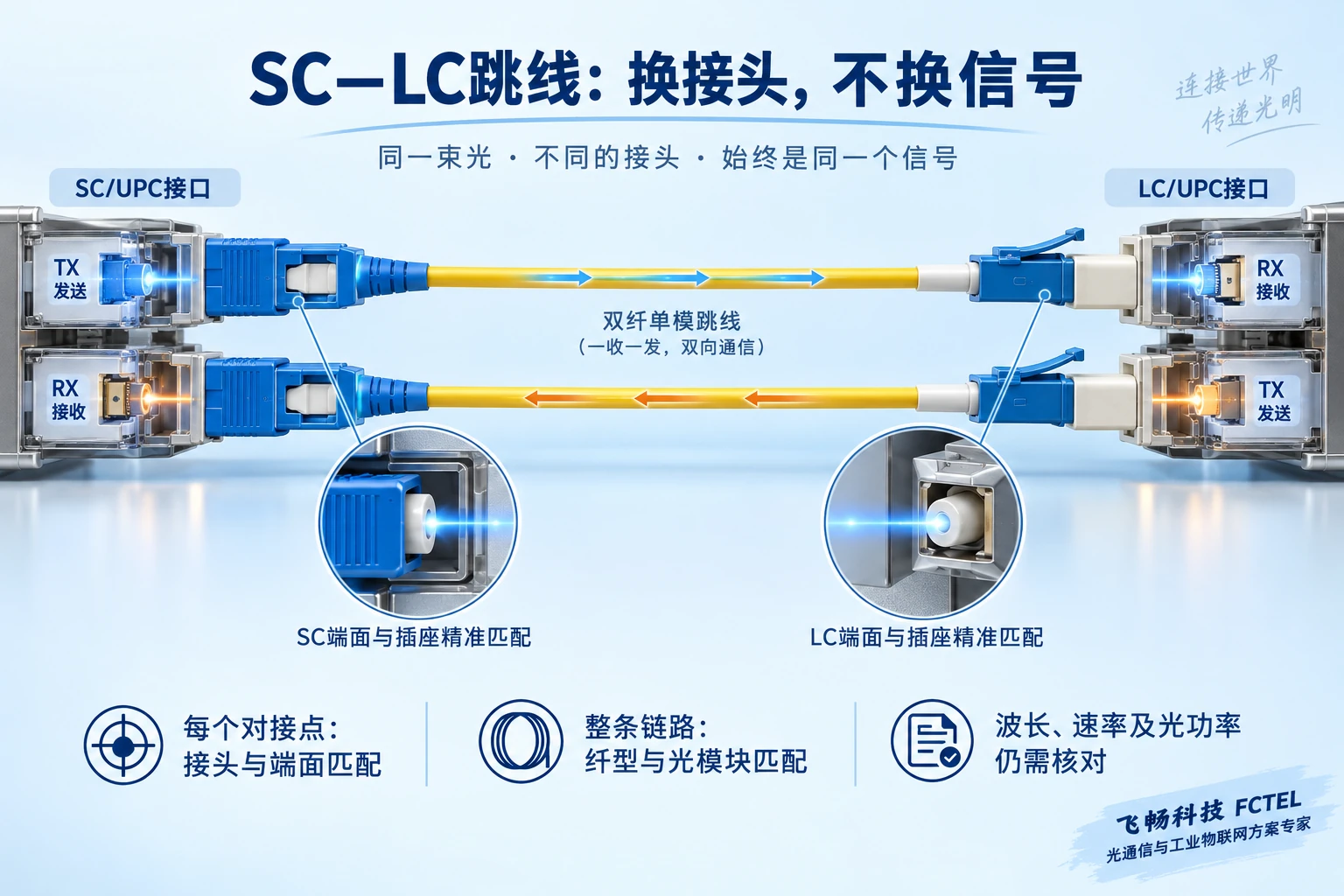

假设一端设备是SC/UPC，另一端光模块是LC/UPC，双方均使用相匹配的单模光纤和双纤收发方式，可以选对应的SC/UPC—LC/UPC双芯单模跳线。跳线两头长相不同没有问题，关键是每一头都正确匹配它要插入的接口。
双纤链路通常一根负责一个方向：本端TX是发送，接对端RX接收；另一根从对端TX返回本端RX。图中的两条箭头分别表示两个方向。单纤双向系统则需核对相互匹配的收发波长及A/B配对，不能照双纤方式接，也不能仅凭“一根光纤”就断定两台设备互通。
混合跳线只改变两端连接器的形式，不转换单多模、波长、速率或业务协议。多模链路还要核对50/125、62.5/125等具体纤型。所谓转接头也只解决规定的机械与光学对接，不能代替光收发器能力。跳线两端的研磨形式可以按各自接口选，但每个实际相接的端面必须匹配。
结合飞畅产品选配：先确定型号，再写清光口
以飞畅官网的桌面型1—16路电话光端机FCP-O16/FCP-S16为例，产品资料列出FC、SC、ST、LC（SFP）光接口选项，以及单纤/双纤、单模/多模相关配置。它说明该系列可以按需求选配，并不表示任意一台现货同时拥有四种光口，或买根转接跳线就能覆盖全部配置。
这个产品承担电话业务的光纤传输，电话侧FXO/FXS与光口侧SC/FC等是两组不同条件。对接原有配线架时，把设备实际订货型号、光口形式、端面研磨、纤型、收发波长和另一端型号一起交给供应商确认。接口选项如何落实到具体订单，以对应配置清单为准。

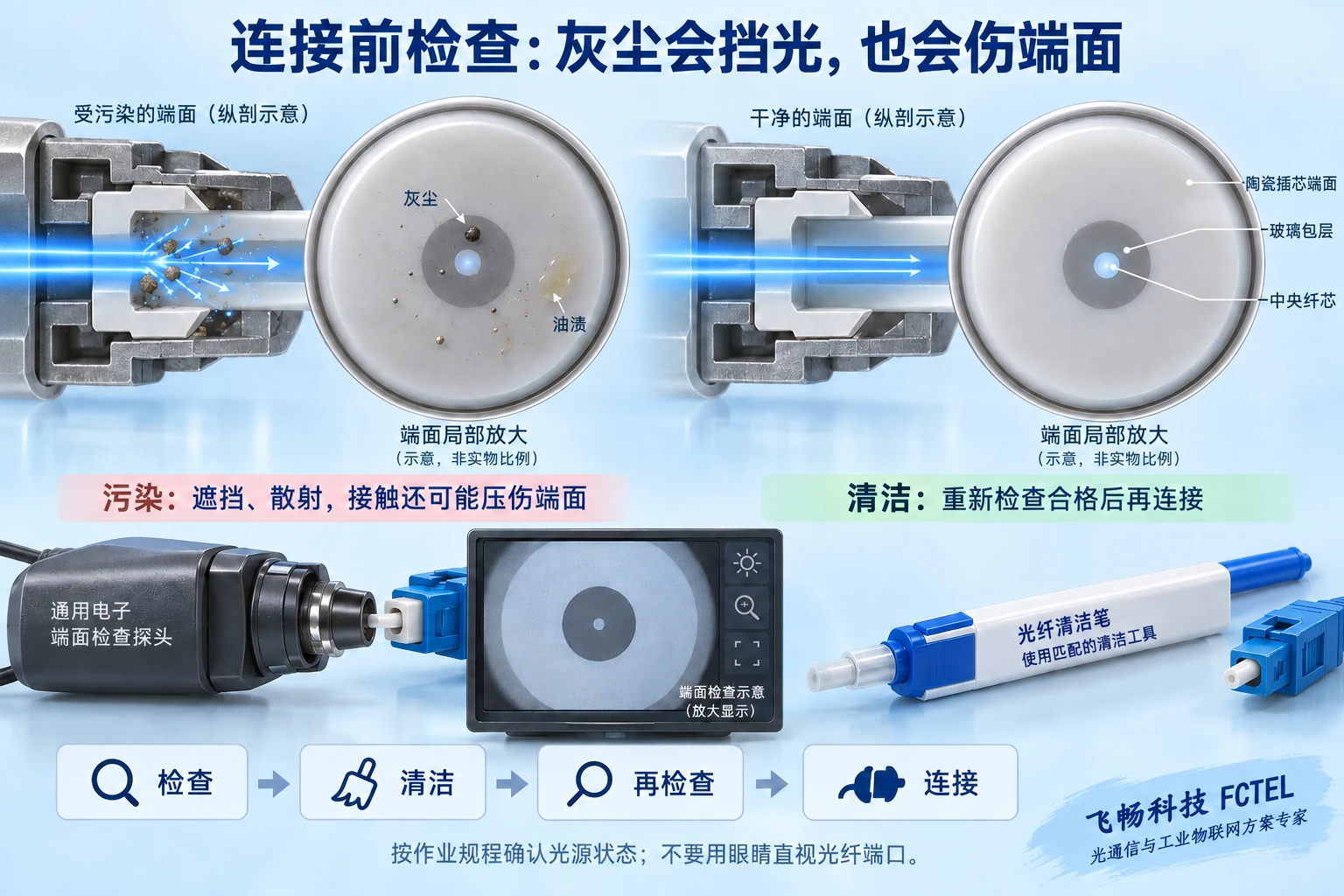

接线前先检查：新跳线和防尘帽也不能保证干净
一粒灰尘或一层油污，可能挡住有效光路；直接对插还可能把污染压到另一端或划伤端面。防尘帽用于保护，但不是“戴着帽就永远干净”。新拆封的跳线也应按规程检查，设备插座内的端面同样需要检查。
正确顺序是检查、必要时清洁、再检查，合格后连接。使用匹配端面类型的电子检查工具和专用光纤清洁材料；不要用手指摸插芯端面，不用普通纸巾随意擦拭。清洁动作本身也可能留下污染，因此“擦过”不等于“检查合格”。若存在划痕、裂损或清洁后仍不合格，应更换或交给专业人员处理。
按作业规程确认光源状态，不能用眼睛直视光纤或光口判断有没有光，也不要把可见光定位器当成端面检查工具。连接后保留线缆弯曲余量，避免被柜门夹住；允许弯曲半径按具体光缆资料执行。
采购与验收：把兼容条件变成可复查的记录
采购清单至少写明：两端设备与模块型号、两头接口及研磨形式、纤型、单芯或双芯、长度、收发波长和配对关系、需要满足的光学指标。若要在狭小配线架里使用，还应记录连接器方向、尾套和操作空间。这样换人接线时也能核对。
验收先做已知良好跳线的短距离对测，再接正式光缆。记录收发光功率、链路损耗、连接点和测试参考方法，确认接收功率既高于灵敏度要求又没有超过过载上限。设备亮灯只是第一步，还要验证真实电话或数据业务稳定运行。
遇到不通，先查型号配对和接口标识，再查TX/RX、端面、插接及线路损耗，逐段替换已知良好部件缩小范围。不要反复硬插或盲目增加光功率。真正选对接头，是机械能固定、端面能匹配、光学条件能互通，并且测试结果可以留下记录。
资料说明：本文原理图为经技术核对的通用示意，是通用接口与机制示意，不是飞畅产品实物照片或实测记录。结构、比例、光路适度放大；具体产品配置与验收要求以型号资料为准。
