飞畅科技—光纤收发器的各种接口类型介绍

浏览次数：发布时间：2020-05-19

本文要点

光纤收发器有多种不同的分类，而实际使用中大多注意的是按光纤接头不同而区分的类别：SC接头光纤收发器和FC/ST接头光纤收发器。光纤收发器典型的接口类型有以太网接口，E1接口、串行接口（RS232）、SC/ST接口、USB接口等。

光纤收发器的接口类型
1．以太网接口
2．E1接口
3．串行接口

工程应用检查清单

确认单模/多模、波长、接口类型和传输距离一致。
核对两端TX/RX连接、光功率预算及链路损耗。
上电前确认供电规格、接地和工作温度范围。
先做短距离对测，再接入正式光缆定位问题。

技术说明：本文用于方案理解与前期排查，正式部署应结合具体型号说明书、固件版本和现场测试结果。

光纤收发器有多种不同的分类，而实际使用中大多注意的是按光纤接头不同而区分的类别：SC接头光纤收发器和FC/ST接头光纤收发器。光纤收发器典型的接口类型有以太网接口，E1接口、串行接口（RS232）、SC/ST接口、USB接口等。接下来我们就跟随飞畅科技的小编一起来详细了解下吧！

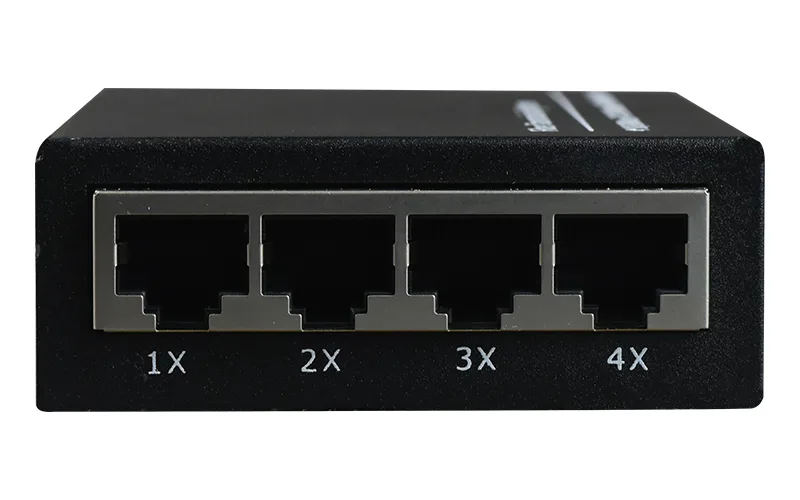

一、光纤收发器的接口类型

1．以太网接口

接口标准：IEEE802.3

终端速率：10M/100/1000Mbps

工作模式：全双工、半双工

终端接头：RJ45接口

2．E1接口

网络接口：G.703、G.704、G.823

网络速率：2.048Mbps

网络接头：BNC（75欧姆）等

线路编码：HDB3码

3．串行接口

接口速率：19200bps

接口标准：RS-232

4．SC/ST接口

ST接口：10Base-F

SC接口：100Base-FX

5．USB接口

USB1.1：12Mbps

USB2.0：480Mbps

二、各种光纤接口类型介绍

光纤接头

1、FC 圆型带螺纹(配线架上用的最多)

2、ST 卡接式圆型

3、SC 卡接式方型(路由器交换机上用的最多)

4、PC 微球面研磨抛光

5、APC 呈8度角并做微球面研磨抛光

6、MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

光纤模块:一般都支持热插拔,

1、GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型/

2、SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

1、单模: L ,波长1310 单模长距LH 波长1310,1550

2、多模:SM 波长850

好了，以上内容就是飞畅科技关于光纤收发器各种接口类型的相关详细介绍，希望能对大家有所帮助！飞畅科技，专业做光端机、光纤收发器、工业交换机、协议转换器的厂家，自主研发品牌，欢迎前来了解、交流。咨询热线：0571-8700-7140，400-0505-571。
