传统模拟视频光端机的基本用法，是把摄像机的视频输出送到发送端，经光纤传到接收端，再接入兼容的监视或录像设备。接通光纤只是中间一步，真正开通还要确认输入制式、两端配对、输出接口及辅助控制业务。本文以模拟复合视频为例，不把所有光端机都当作以太网收发器。
一、先画出现场的一路业务
假设大门有一台模拟摄像机，值班室需要看画面。先沿信号方向写出摄像机、视频发送机、光纤、视频接收机、录像设备五个环节，再逐项登记型号与接口。摄像机是否真的是复合模拟视频输出？录像设备是否支持相同制式？发送和接收两端是否配成一套？这些问题没有确认之前，即使插头能插进去，也不能保证有画面。
BNC是连接器名称，不是所有视频协议的通用凭证。模拟复合视频、SDI及部分其他同轴视频系统可能使用相似插头，内部处理却不同。若摄像机只有网口，应按网络视频业务设计，不能把网线经一个转接头变成模拟视频。对于具体型号的输入幅度、阻抗和制式，查说明书，比按设备外观猜测可靠。

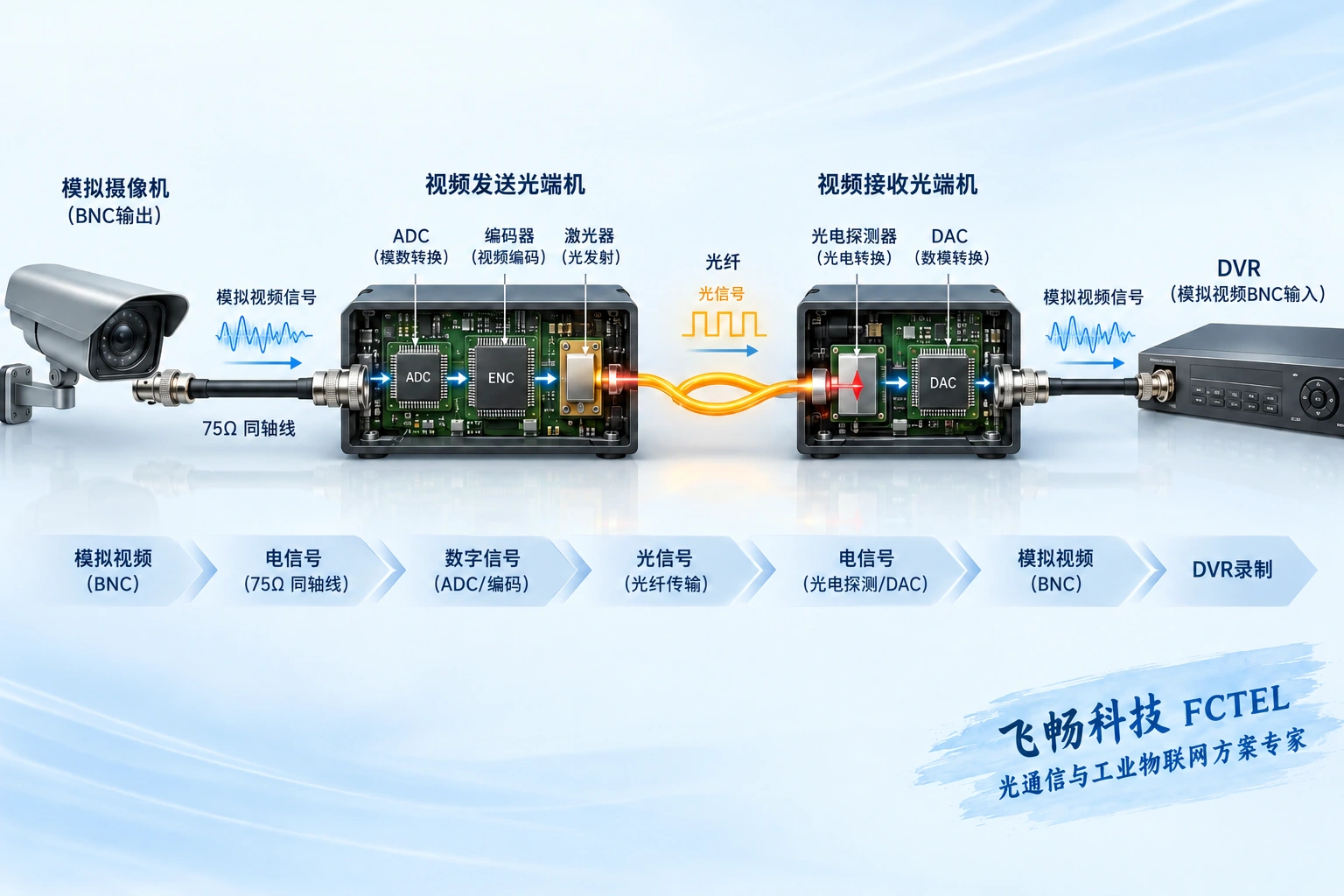

二、信号在每一段怎样变化
摄像机输出的模拟视频电压，通过匹配的同轴线到达发送端。数字式视频光端机可以先采样并量化视频，再编码成适合光链路传输的序列。光发射器把序列表达为光信号，光纤承担传输介质的角色；接收端恢复电信号和数字序列，再重建模拟输出。内部数字化和外部模拟接口并不矛盾，但内部数字化不能修复摄像机自身的失焦或错误曝光。
光纤的优点之一是该段不依靠沿铜线传递视频电压，但两端同轴线、供电和接地仍是实际系统的一部分。画面有干扰时，不应因为中间用了光纤便认定整个链路与电气环境无关。先比较摄像机直接接入兼容显示设备时的画面，再加入发送接收链路，可以看出异常是否已经存在于前级。
三、接线之前确认三种配对
第一种是业务配对：发送端接受的制式、通道数和业务方向，要与接收端及终端一致。第二种是光口配对：光纤类型、连接器及抛光类型、波长和收发组合按型号匹配。单纤双向设备可能使用互补波长，不能因为两端外壳相同就随意替换。第三种是供电配对：电压、极性、接口和功率满足设备要求，不能用外观相同的电源作为依据。
双纤设备一般需要把本端发送光路连接到对端接收光路；具体端口标识必须以说明书为准。单纤设备则不能套用双纤交叉规则。完成端面检查后再接入，保护跳线避免拉扯与过度弯曲。不能用肉眼观察光口是否发亮；光源可能不可见，正确检查需要适配的安全工具和规程。
四、先一通道短链路，再接现场线路
第一次开通，优先使用已知正常的摄像机、短同轴线、兼容观看设备及短光纤建立基线。按手册的接线和上电步骤操作，检查电源、链路状态和真实画面，不做带电拆机。若短链路已经异常，先核对制式与配对，不急着认定现场长光纤有问题；若短链路正常，保持两端和视频源不变，再换成现场光纤。
接现场光纤后无画面，可以依次核对接头、线路标号、弯折、损耗和接收功率是否处于允许范围。功率太低可能无法可靠恢复信号，但也不是越高越好，过强输入可能超出接收器允许条件。检测结果要结合波长、仪器设置和型号范围解释，不把某个通用功率值写成所有设备的合格线。

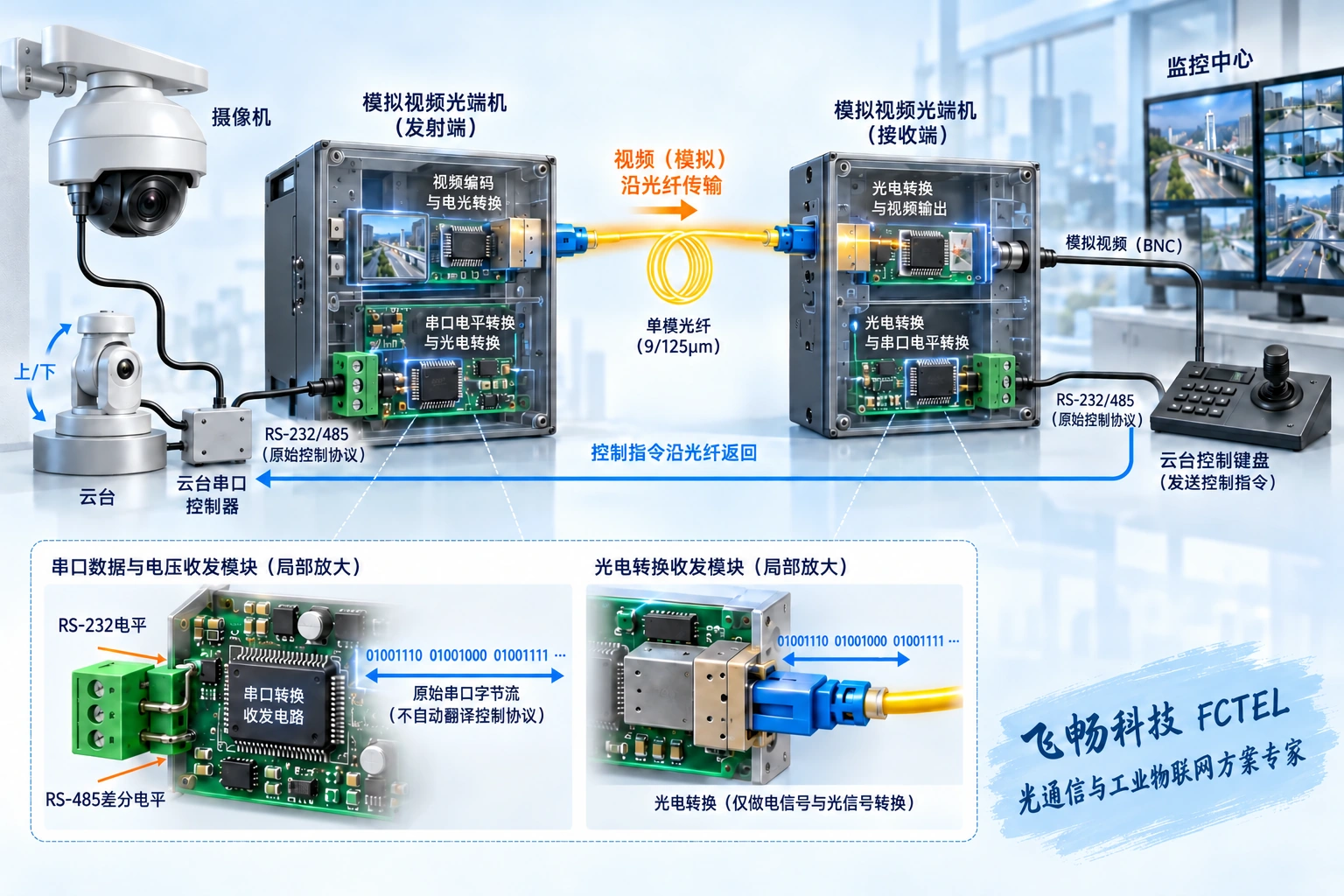

五、云台控制为什么要单独验证
看见画面，并不说明云台能旋转。有些系统需要反向数据通道，把值班室控制指令送回摄像机附近；是否具备这种功能，取决于具体订货选件。控制终端、光端机数据接口和云台之间还要匹配串口电气标准、参数及控制协议。设备搬运串口字节，不必然会自动识别每一种摄像机或云台指令。
比如控制器发出一个转动指令，数据需要经过正确的接口和通道，到达云台后还要被云台按它支持的协议解释。只看到数据灯闪烁，最多说明某个观察点发生了活动，不足以证明指令地址、协议或动作结果正确。验收应实际执行控制动作，并确认不同通道不会串控；不要靠反复改多个参数碰运气。
六、验收要覆盖长时间与多路业务
一路静止画面通过后，再逐路加入其他摄像机，检查通道对应、颜色、同步、运动场景及录像回放。需要音频、控制或其他辅助业务时分别测试，记录每个接口实际用途。还应按现场允许的方案验证供电恢复后能否回到正常状态，不在生产业务中无计划地拔电源。
飞畅视频光端机产品类目与FCV-V4T/R详情可用于核对接口及选件范围，但类目名称不能代替具体型号确认。交付文件应写明两端型号、供电、光纤编号、业务方向、辅助参数和验证结果。下一位维护人员拿到这份记录，可以还原信号经过的路径，而不是只看到“已经亮灯、安装完成”。这也是避免以后把业务故障和光路故障混在一起的基础。
参考飞畅数字视频光端机类目、产品详情与Analog Devices模拟视频说明。配图为原理示意，不代表实测性能。
