“模拟光端机”这个简称容易把模拟视频和电流、电压模拟量混在一起。前者可能服务摄像机视频，后者服务温度、压力等测量接口；都含连续变化的信号，却具有不同电气范围、处理方式和业务含义。选择产品应写完整对象，不能因名字接近便认为可以互换。
模拟首先描述信号表达方式
某个连续变化的电压或电流可以代表亮度、声音或者测量值，具体含义由接口系统规定。CVBS视频波形和四至二十毫安测量回路都可称模拟，却不是同一信号。模拟输入进入设备后，也可能经过数字采样和编码再上光纤。因此外部叫模拟视频，不代表内部一定采用传统模拟调制；设备写数字传输，也不代表外部接口必然是数字网络。先区分输入对象与内部处理，再谈原理才准确。

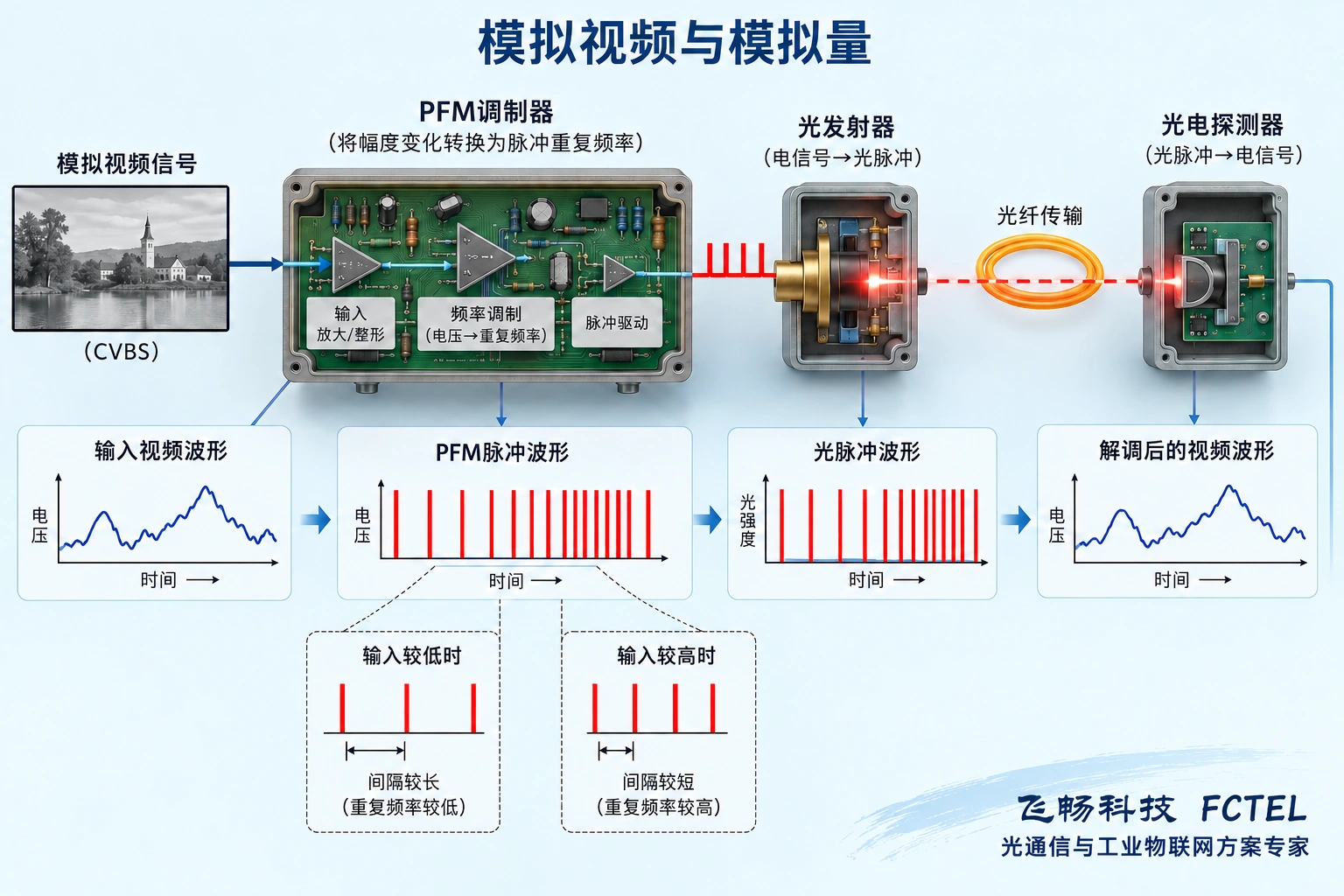

传统模拟视频光传输怎样调制
一些历史模拟方案通过相应调制，让输入幅度影响载波或脉冲特征，再经光传输并在远端解调。PFM脉冲频率调制的教学例子中，变化的是脉冲出现频率，不是简单把脉冲宽度叫作频率。接收侧必须具有对应解调能力。本文图用于解释这种机制，不宣称所有现代视频光端机均采用PFM，也不为某个未核实型号编内部电路。具体产品的实现应以其说明为准。
数字视频光端机又多了采样过程
适用数字传输方案先把模拟输入转换为数字表示，再按设备设计传输和恢复。采样与处理要满足输入条件，过载或已有噪声可能一并进入数字序列。数字传输不自动让源图像变得更清楚，也不保证任意视频制式兼容。输入输出需要核对CVBS、SDI或其它具体对象，不能把BNC插头当成格式保证。现代选型应依据所需接口与证据，而不是笼统宣称模拟设备一定差或数字设备必然无损。

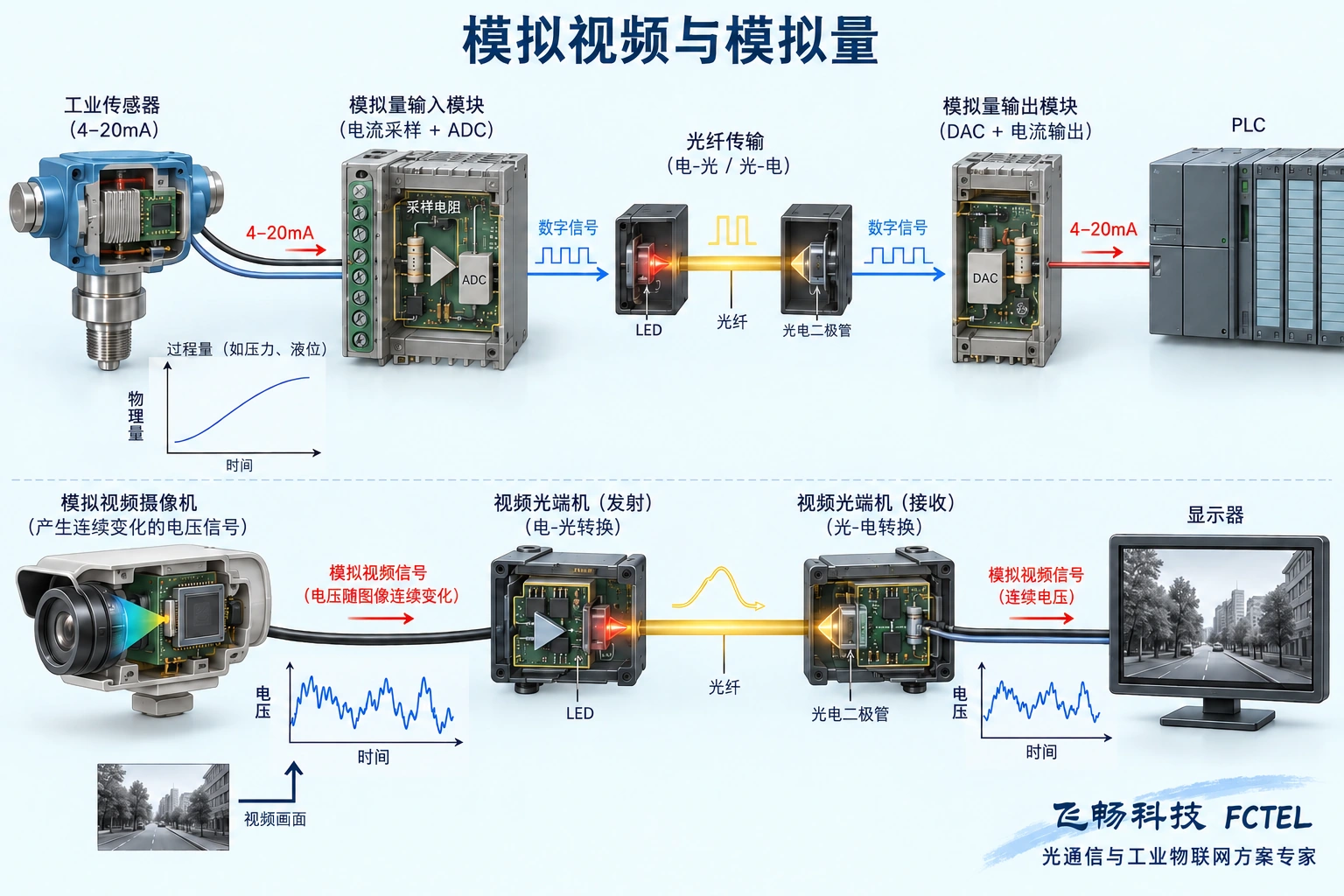

四至二十毫安代表测量而非视频
工业模拟量回路中，规定范围的电流可以对应压力、液位或其它量；如何换算由传感器和系统定义。光传输设备需要接收适用模拟量，再在远端恢复规定输出或数据。输入输出类型、范围、负载与供电都需要匹配，不能直接拿视频光端机接测量回路。即便两个设备都标四至二十毫安，也要确认谁提供回路电源及允许条件。未知端口不要靠随意接电尝试识别。
采样后的数字为什么还需换算
传感器信号被采样后形成数字码，工程量要根据范围、比例与偏移等规则得到。分辨率、误差、漂移和更新速度属于不同指标，不能拿较大的位数证明测量绝对准确。恢复输出时还会涉及相应电路与负载条件。对小白而言，采样像把连续读数写成数值，但数值不带天然单位。应在清单中注明量程、允许误差与响应需求，让设备能力和控制系统解读保持一致。
光隔离不取消本地安全要求
光纤中间段不形成普通电导体连接，有利于对应跨段信号安排，但两端测量回路仍有本地电源、接地与保护。不能由使用光纤就宣称整个系统绝对防雷或无需安全接地。某设备具有电气隔离，也必须按实际等级、端口和条件理解。涉及高电位、强电附近或安全相关测量，应按专业设计与规范实施。文章中的电流回路和芯片图属于功能示意，不代替具体端子接线与施工图。
飞畅模拟量产品应该怎样引用
飞畅FCP-A4官网描述一至四路模拟电流或电压量的光传输方向。这是工业测量类产品的可核实例子，不是CVBS模拟视频光端机。订购需确认实际输入输出范围、通道和对应配置，不能根据名称推定每台同时支持任意电流、电压信号。摄像机方案则应查视频光端机详情。把飞畅具体产品放到正确对象下，才是有用特色说明；将两个类别混写只会让选型和维护更困难。
如何验证测量链路没有改变含义
假设要把液位传感器信号送到远端PLC，先核对传感器输出与PLC输入，再确认光传输设备的两端范围和回路安排。在具备安全条件下，用适用测试源给出多个已知点，比较原信号、恢复输出和PLC工程值。不能仅测一个中间点就判断全量程准确，也不能只观察是否有数字。此处是假设验证方法，不是客户现场记录。正式精度与校准要求应由实际系统和计量条件确定。
视频链路应采用另一套验收
若任务是模拟摄像机传输，应核对视频制式、图像、同步、持续运行和适用控制通道，而不是采用测量回路的校准方法。图像异常可以从源输入、同轴、光链路和录像端逐段查；测量异常则要看范围、回路、电流与换算。两种系统都有光纤，并不使故障判断一样。先定义业务对象再选测试，既能保留有效证据，也能避免一遇故障就统一换光模块或提高功率。
产品清单不要再只写模拟光端机
清单应使用完整名称，例如对应制式的视频光端机，或规定范围的电流电压模拟量光端机。附上源端与接收端型号、通道、方向、输入输出条件、供电和验收结果。内部调制或采样机制只有取得明确资料后才作型号说明。理解模拟的关键，是问它代表什么、如何被处理和怎样恢复。这样既能看懂原理图，也能将飞畅产品放到正确位置，而不是由一个含糊简称做出错误连接。
模拟量数值和视频画面怎样分别验收
工业模拟量关心某一输入在远端恢复后对应的实际数值与误差；视频业务关心画面制式、时序、清晰度与连续性。即使两者都经过采样，测试方法也不同。测量通道需要合适的校准源和仪表，不能只看到一条波形就认定精度合格。视频链路需要真实图像和运动场景，不用一个电流读数代替验收。先明确业务对象，再选检测工具，才能避免被同一个模拟二字混淆。
PFM只解释相应历史视频方案
脉冲频率调制可以用脉冲出现的频率表达输入变化，是相应模拟传输方案的一种机制，不是所有光端机的共同内部实现。现代产品可能采用采样编码与数字复用，也可能面对完全不同的接口。因此看到PFM示意，只能理解那个限定场景。不能据此推断E1、RS485、以太网或工业电流光端机的全部原理。产品实际采用什么方法，要依据具体资料，不把旧文章的一段技术介绍泛化到整个公司产品线。
飞畅测量产品需要先核对输入范围
官网FCP-A4类模拟量传输产品面向对应电流或电压通道，使用时须确认输入输出形式、范围、通道数量与供电。它不是模拟视频设备，不能接上摄像机BNC就自动传画面。假设传感器输出某种电流量，还要确认远端仪表期待的形式及负载条件。示例只说明核对方法，不提供可直接用于所有现场的端子接线。涉及工业控制回路时安排停机和安全验证，避免测试操作引起实际执行器误动作。
产品与原理核验资料：飞畅产品详情 787。正文中的通用机制及假设示例，不代替对应型号手册。
