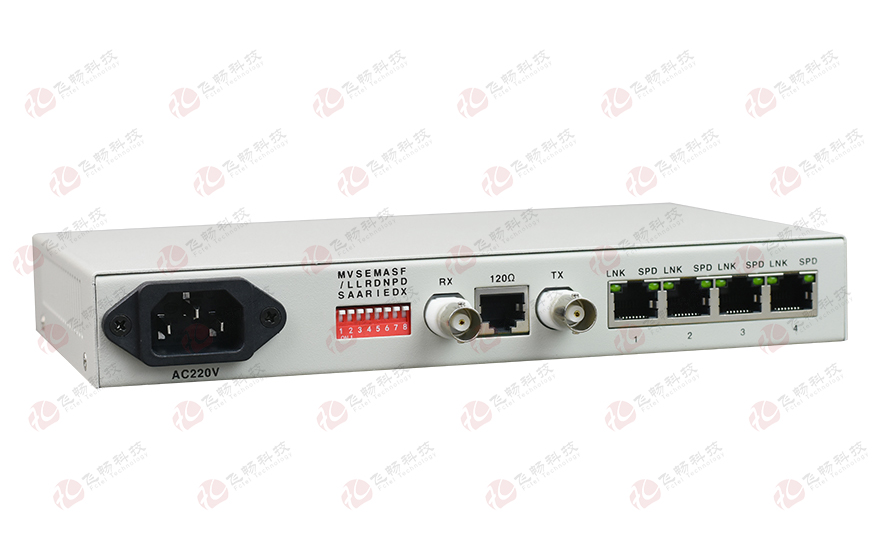

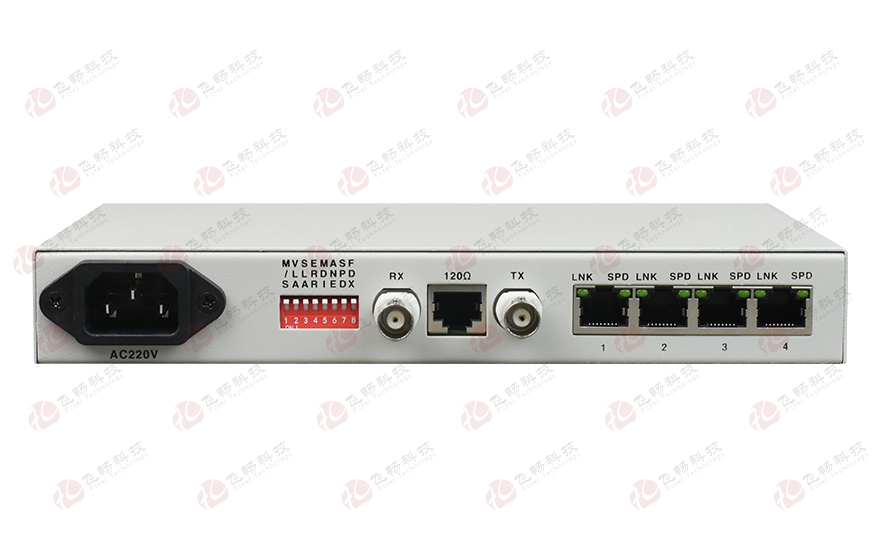

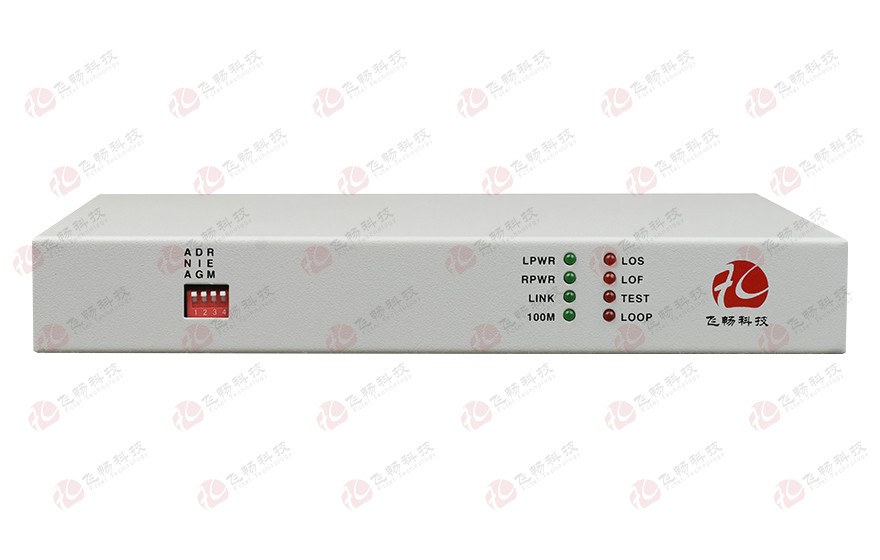

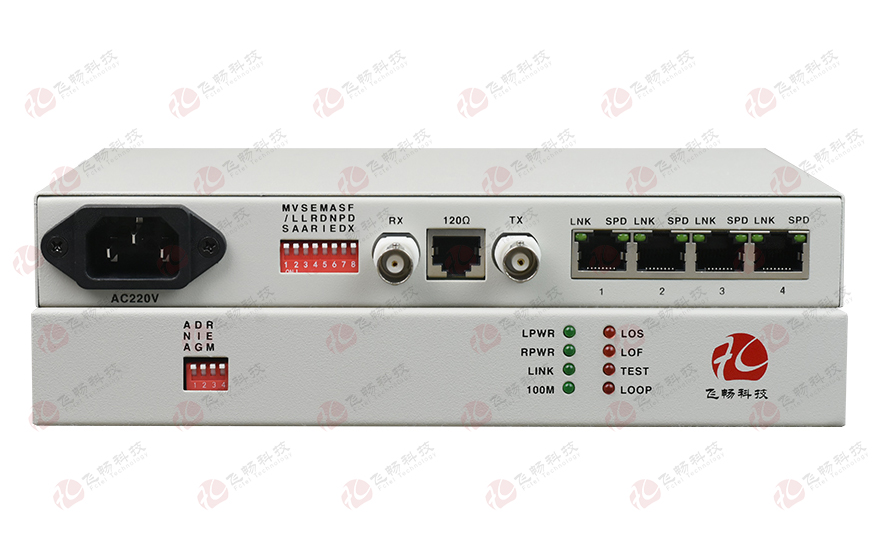

E3/DS3/STS-1转 4FE 协议转换器

型号:FCC-E3F4/DS3F4/STS1F4留言

描述:E3/DS3/STS-1转4FE协议转换器,桌面式;一个E3/DS3/STS-1 接口,四个 10/100M 以太网口。

产品描述
       这款协议转换器 采用大规模FPGA设计,E3/DS3/STS-1接口和4个10/100base-T以太网接口,将10/100base-T通道传输到交换机、集线器、路由器、网桥或其他设备。该设备是一种高性能、自适应的远程以太网网桥。它体积小,成本低,非常适合于成本敏感的桥接应用,或作为局域网扩展器或切片器的基础设施上的位流。可以自动学习连续连接的局域网MAC地址,对目标地址帧和另一个局域网进行转发。对TCP/IP协议透明,为不同接口设备之间的通信网络提供安全、无缝的连接。该设备广泛应用于广域网与局域网之间的联网、监控领域。
功能特点
基于自主版权IC;
用于DS3、E3和STS-1的集成发射机、接收机和抖动衰减器;
具有E3/DS3/STS-1接口回路回查功能,避免因接口回路回查导致变频器死机;
E3接口以太网带宽34.368Mbit/s,DS3接口以太网带宽44.736Mbit/s,STS-1接口以太网带宽51.84Mbit/s;
4路10M/100M以太网接口可相互隔离,独立实现通信;
以太网接口支持10M/100M、半/全双工自动协商和自动MDIX(交叉线和直连线自适应);
提供2种时钟类型:E3/DS3/STS-1母钟和E3/DS3/STS-1线路时钟;
具有3种环回模式:E3/DS3/STS-1接口环回(ANA)、以太网接口环回(DIG);E3/DS3/STS-1接口环出(REM);
提供75Ω不平衡同轴电缆,B3ZS/HDB3解码,信号丢失监测;
具有伪随机码测试功能,线路容易开通,可用作误码测试仪;
交流220V、DC-48V、DC+24V、直流电源和DC-48V/DC24V电源具有极性自动检测功能,可不区分正负极性安装。
技术参数
◆ 10/100M以太网接口
协    议:符合IEEE 802.3ab,IEEE 802.3z
速    率:10/100/1000M自适应m全/半双工自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ E3/DS3/STS-1 接口
标准:符合ITU-T G.703 G.751
编码率:E3(34.368Mbps±20ppm)
DS3(44.736Mbps±20ppm)
STS-1(51.84Mbps±20ppm)
代码类型:B3ZS(DS3,STS-1)/HDB3(E3)
阻抗:75Ω(不平衡)
连接器:BNC(不平衡)
电缆长度:75同轴电缆,最大380m(DS3)、440m(E3)、360m(STS-1)
◆ 环境指标
工作温度:-10℃—+60℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时

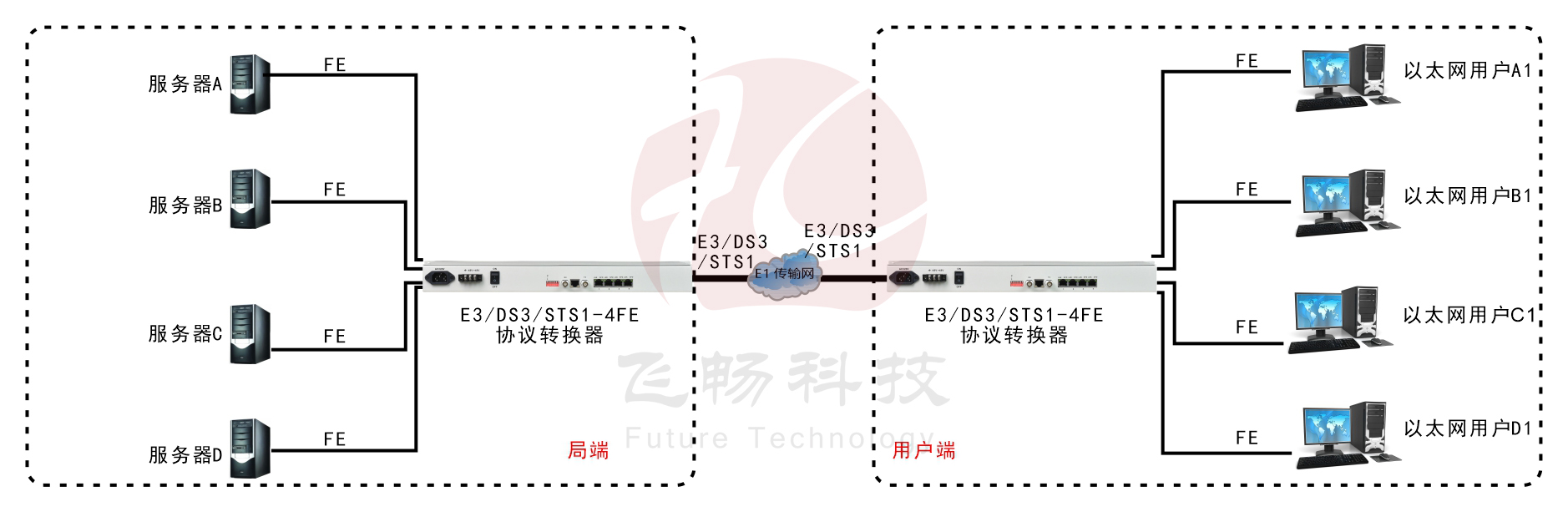

应用方案
E3/DS3/STS-1转 4FE 协议转换器
