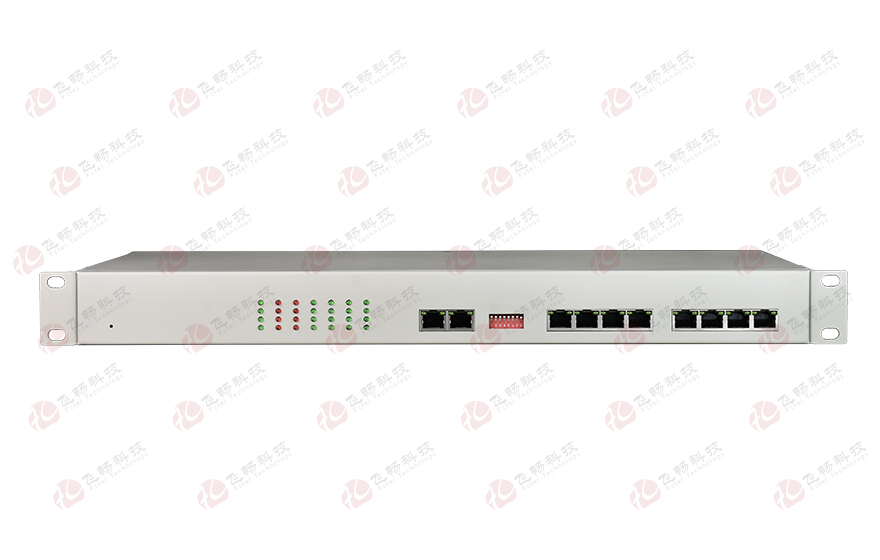

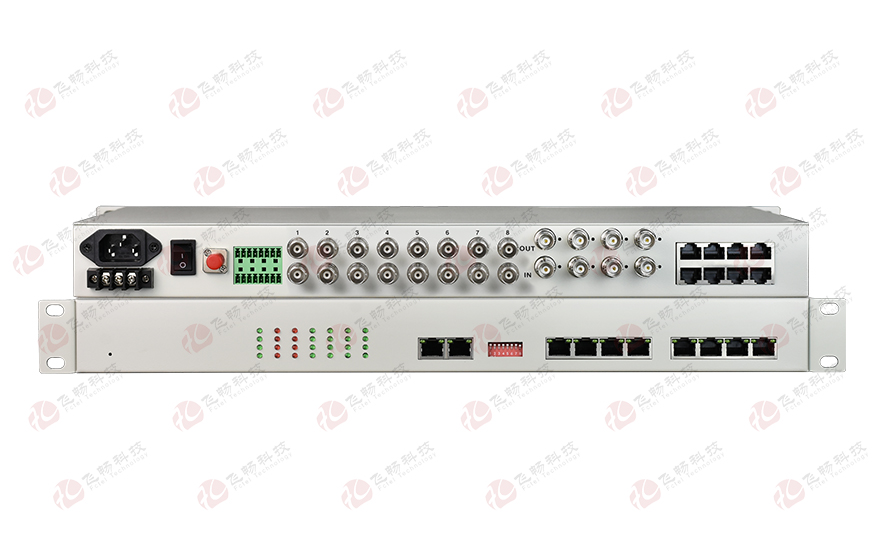

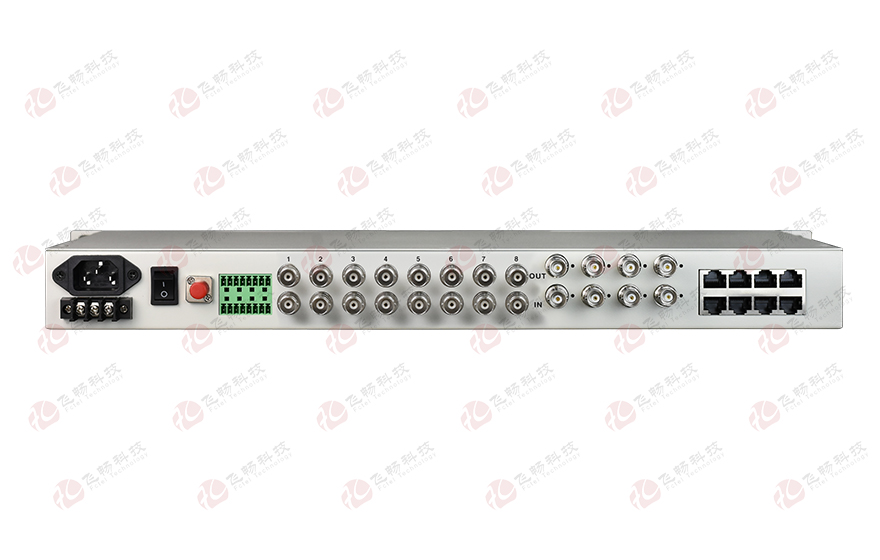

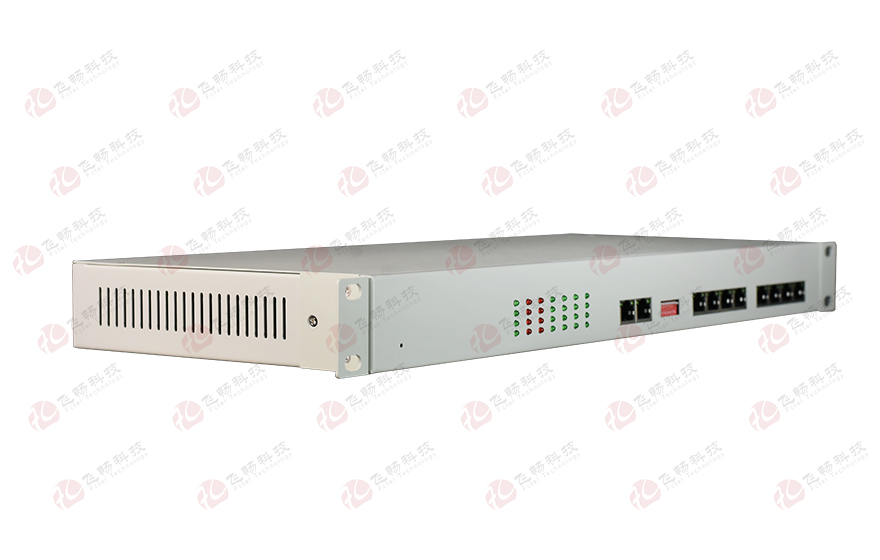

8路3G HD-SDI视频+2路千电+4路百电(物理隔离)+8路电话+开关量+串口+电话光端机

型号:FCP-V4G2O8K8留言

描述:本系列产品,是在该公司研制的专用超大规模集成电路的基础上,研发的点对点多业务光传输设备。此款产品提供8路3Gbps HD-SDI视频,1-8路电话接口;1-8路开关量接口/1-4路RS232-422-485接口

产品描述
       本系列产品,是在该公司研制的专用超大规模集成电路的基础上,研发的点对点多业务光传输设备。此款产品提供8路3Gbps HD-SDI视频,1-8路电话接口;1-8路开关量接口/1-4路RS232-422-485接口;4路百兆以太网接口,2路千兆以太网接口。3Gbps HD-SDI高清数字电视光端机信号格式从270Mbps到2.97Gbps 支持SMPTE424M、SMPTE292、SMPTE344M、SMPTE259M以及DVB-ASI(270M)等数字电视格式的信号。
    每个以太网电口都有自己独立的百兆带宽;6路以太网总带宽为2*1000M+4*100M=2400M,通过一根光纤传输完全独立,物理隔离;设备内部电路部分采用全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。
功能特点
SD HD 3G 输入自动检测,支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率;支持新的FULL HD全高清1080P/60HZ 3Gbps HD-SDI格式信号,传输距离最远可达80KM;支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M(1.485Gbps/s)、SMPTE 344M(540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s);
发射机内带自动电缆均衡,80M:2.97Gb/s 140M:1.485Gb/s 250M:270Mb/s;
发射机与接收机都带有LED指示SDI 信号的接入状态;
4路百兆以太网接口工作在100M全双工模式每个以太网电口都有自己独立的百兆带宽物理隔离;
2路千兆以太网10/100/1000M全/半双工完全自适应每一组有独立的1000M带宽物理隔离;
百兆以太网支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,可以支持最大包长10240的巨帧以太包;
1-8路语音接入,支持支持来电显示功能/反极性计费/传真功能;语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
可以接入1-8路开关量或1-4路RS232/422/485串行接口;
1个Console管理接口(可选);1个SNMP管理接口(可选);
各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω);共模:6KV,阻抗(40Ω) 标准;
多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源模式;
技术参数
◆光纤部份
   光口:1
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm多模;1310nm/1550nm单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆3Gbps HD-SDI视频
   视频带宽:270Mb/s – 2.97Gb/s
   电视信号标准:SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M和 DVB-ASI
   反射损耗:>15DB
   均衡: 250m@270Mbit/s140m@1.485Gbit/s80m @2.97Gbit/s
   接口: 75欧 BNC
◆以太网POE特性
   PoE标准:IEEE 802.3af/at
   PoE类型:末端跨接法(可选订中间跨接法)
   PoE端口特性:端口输出功率15.4W/25.5W
   PoE传电线芯:1/2+、3/6-线对(可选订4/5+、7/8-线对)
◆10/100M以太网接口
   协议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
   速率:10/100M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:RJ45座 支持Auto-MDIX
◆10/100/1000M以太网接口
   协议:符合IEEE 802.3az,IEEE 802.1Q(VLAN)
   速率:10/100/1000M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:RJ45座 支持Auto-MDIX
◆FXS 用户电话接口
   振铃电压:75V
   振铃频率: 25Hz
   二线输入阻抗:600Ω(摘机)
   回损:20dB
◆FXO 中继接口
   振铃检测电压:35V
   振铃检测频率:17Hz-60Hz
   二线输入阻抗:600Ω(摘机)
   回损:20 dB
◆串行接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
   RS-232: RXD TXD Signal Ground
◆开关量接口
   输出接口类型:信号继电器干接点输出
   响应时间:信号继电器干接点输出:<1.2ms
   开关信号:信号继电器干接点输出36VDC/0.5A
   最大开关频率:50HZ
◆电气和机械特征
   系统电源: AC180V~260V;DC–48V;DC+24V (支持双电源冗余备份)
   功耗: ≤10W
   外观结构:485(长)X200(宽)X45(高)mm 19英寸 1U机架式
   重量:3.8Kg/台
◆环境指标
   工作温度:-10℃—+60℃
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:>100000小时
◆产品规格
产品型号 FCP-V4G2O8K8
产品功能描述 在光纤上同时传送8路3G HD-SDI视频,1-8路电话接口;1-8路开关量接口/1-4路RS232-422-485接口;2路千兆以太网(物理隔离),4路百兆以太网(物理隔离)
业务端口描述 1-8路3G HD-SDI视频,1-8路电话接口;1-8路开关量接口/1-4路RS232-422-485接口,2路千兆以太网,4路百兆以太网,1个光纤接口1个Console接口,1个SNMP接口
电源 AC220V / DC-48V / DC+24V(电源可选)
产品尺寸 (长×宽×高)  485*200*45mm  19 英寸 1U 机架式
重量 3.8Kg/台

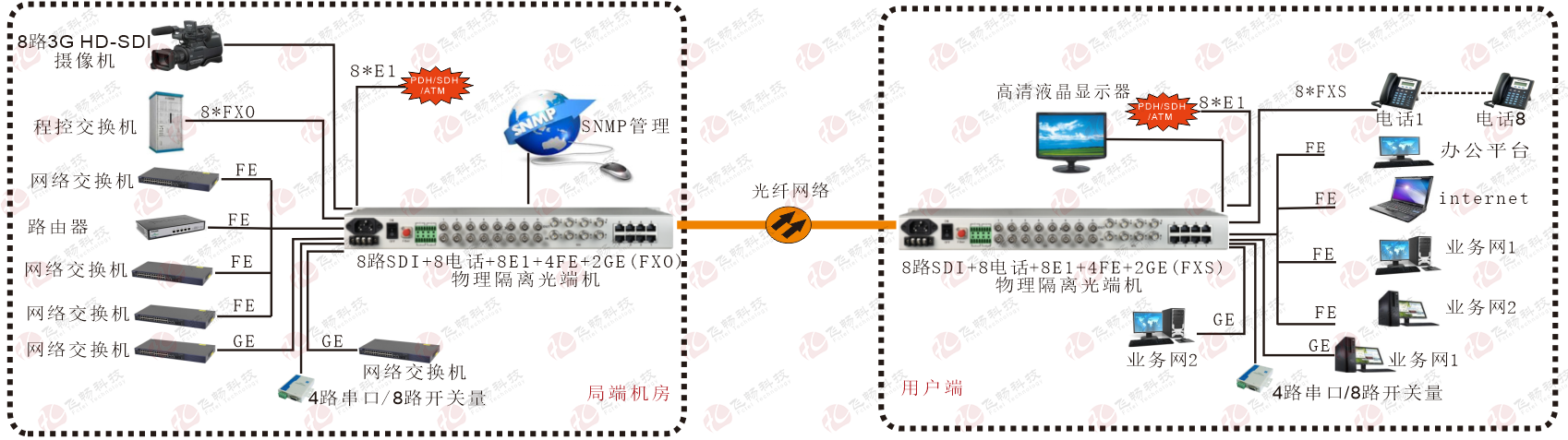

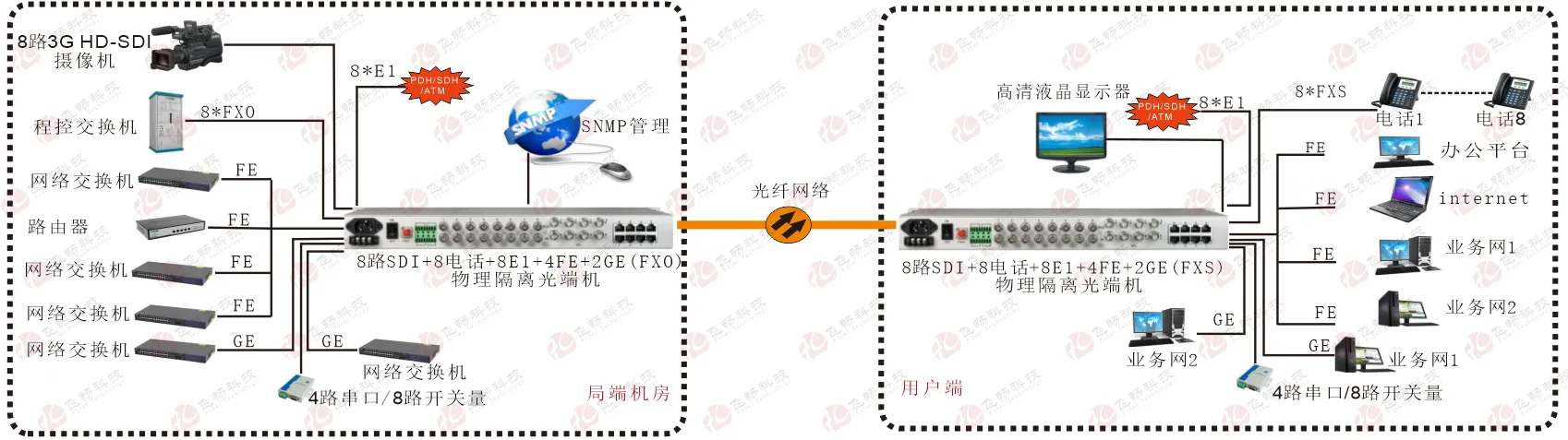

应用方案

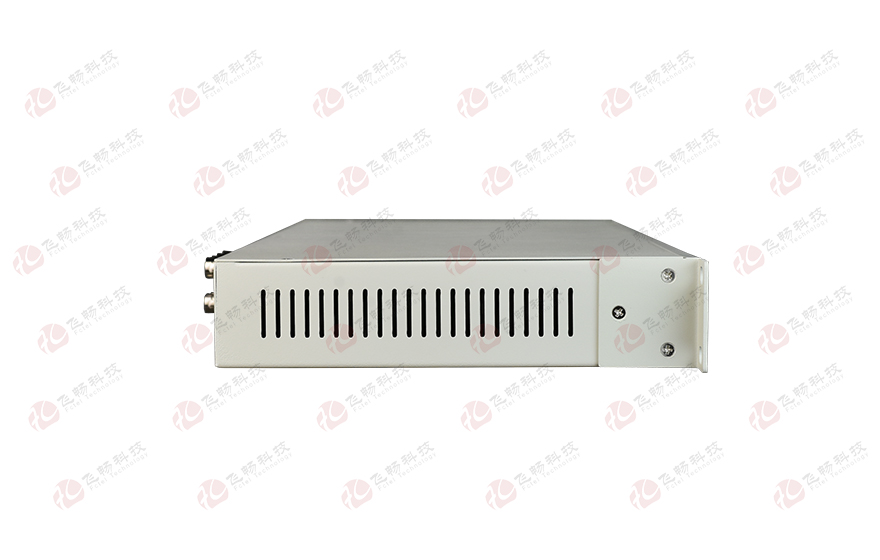

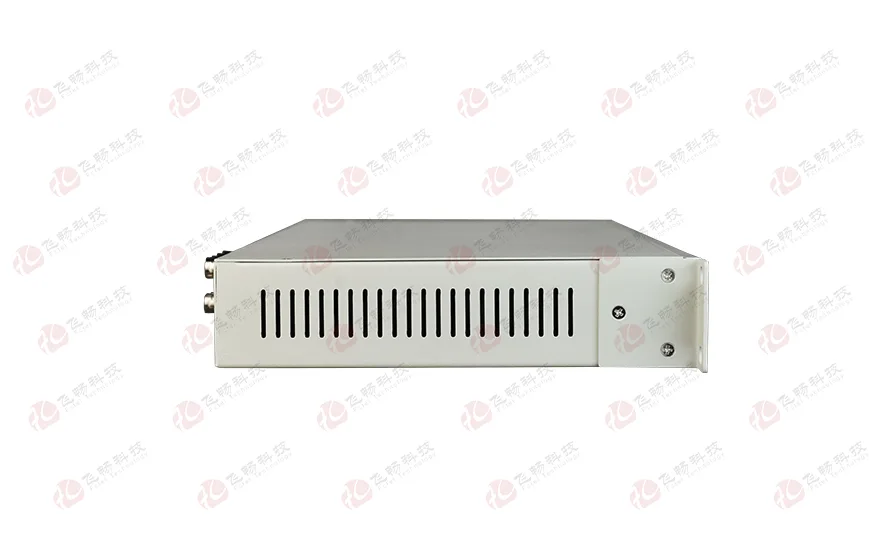

产品尺寸
