  • 飞畅科技-16路12G HD-SDI 光端机
  • 飞畅科技-16路12G HD-SDI 光端机

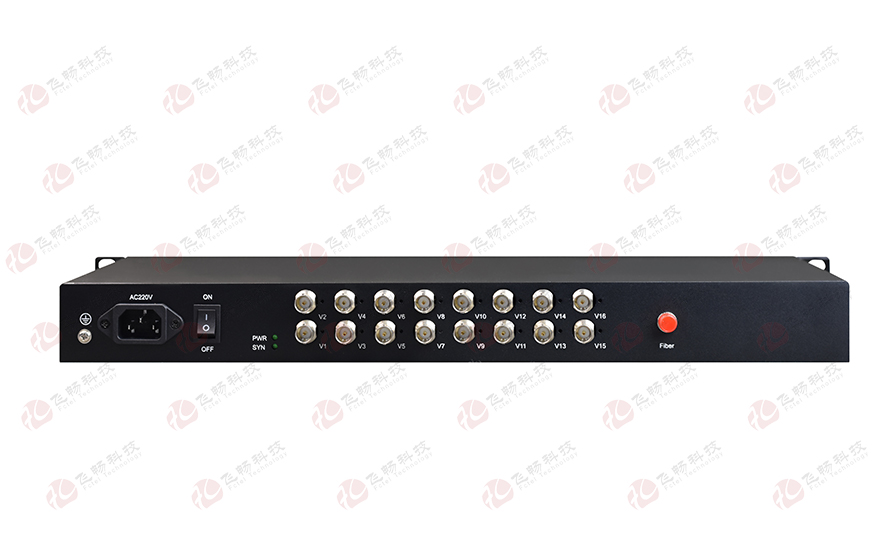

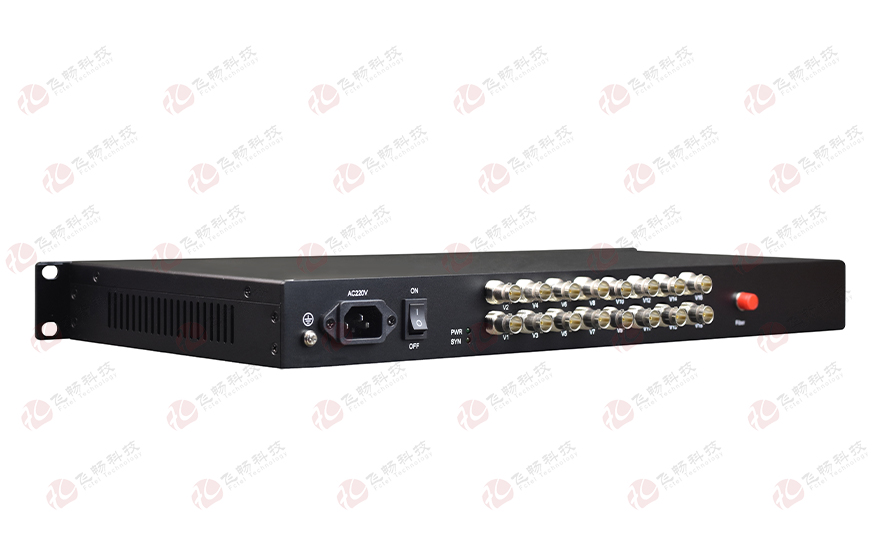

16路12G HD-SDI 光端机

型号：次留言

描述：12Gbps HD-SDI高清视频光发射机/接收机采用数字编码技术，可将16路12Gbps HD-SDI视频信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输80Km。12Gbps HD-SDI高清数字电

产品描述
12Gbps HD-SDI高清视频光发射机/接收机采用数字编码技术，可将16路12Gbps HD-SDI视频信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输80Km。12Gbps HD-SDI高清数字电视光端机信号格式符合SMPTE ST 2082-1(12G UHD-SDI) ST 2081-1(6G UHD-SD) SMPTE424M，SMPTE292M，SMPTE259M SMPTE297M. SMPTE305M，SMPTB3 10M标准。
功能特点
◆全铝全金阳极氧化19英寸1U机架式；
◆该设备配对使用， 本端视频信号输入，对端视频信号输出； Ø
◆可提供普通型台式，集中插卡式机架多种方式；
◆12G-SDI/6G-SDI/3G-SDI/HD -SDI/SDI/ASI
◆传输距离最远可达80KM;
◆发射机与接收机都带有LED指示SDI 信号的接入状态
◆视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试
◆AC220供电，也可DC-48V/+24V供电；
技术参数
◆光纤部份
光口：1
光纤：单纤
光纤接口：FC
波长：1310nm-1610nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆12Gbps HD-SDI视频
反射损耗：     ＞10dB(11.88G bps)
自动电缆均衡：
＞30m(11.88gbps)(Belden1694A电缆)
＞50m(5940Mbps)(Belden1694A电缆)
＞100m(2970Mbps)(Belden1694A电缆)
＞200m(1485Mbps) (Belden1694A电缆)
＞350m(270Mbps) (Belden1694A电缆)
视频特性：
12G-SD上升/下降时间:＜40ps(11.88Gbps)
6G-SD上升/下降时间:＜66ps(5940Mbps)
3G-SD上升/下降时间:＜135ps(52970Mbps)
HD-SD上升/下降时间:＜270ps(1485Mbps)
SDI上升/下降时间:＜0.6ns(270Mbps)
接口: 75欧 BNC
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

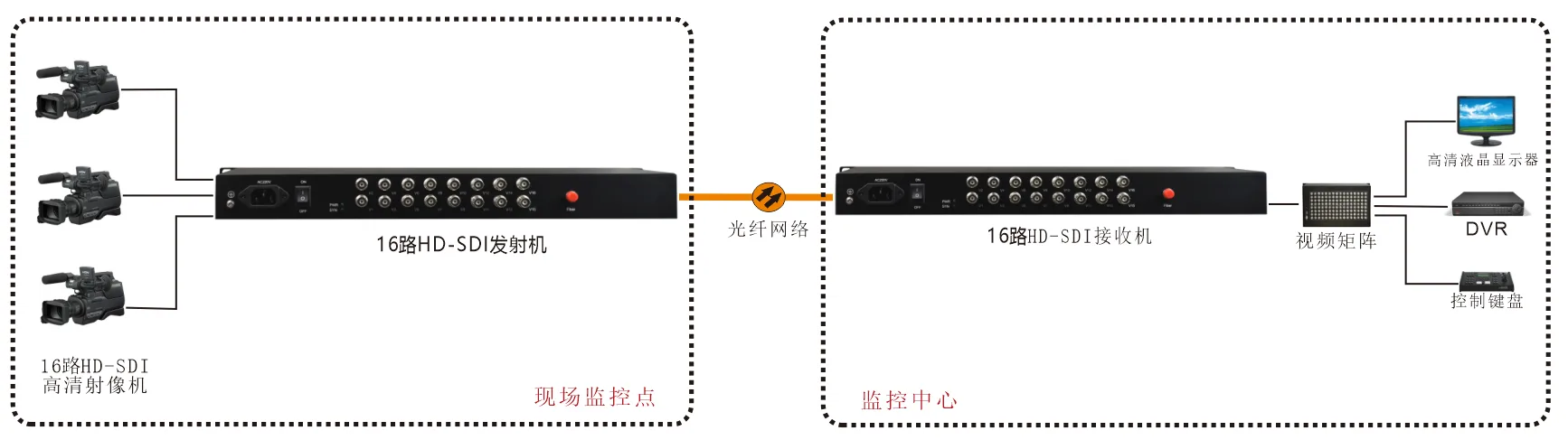

应用方案
产品尺寸
产品视频
资料下载
