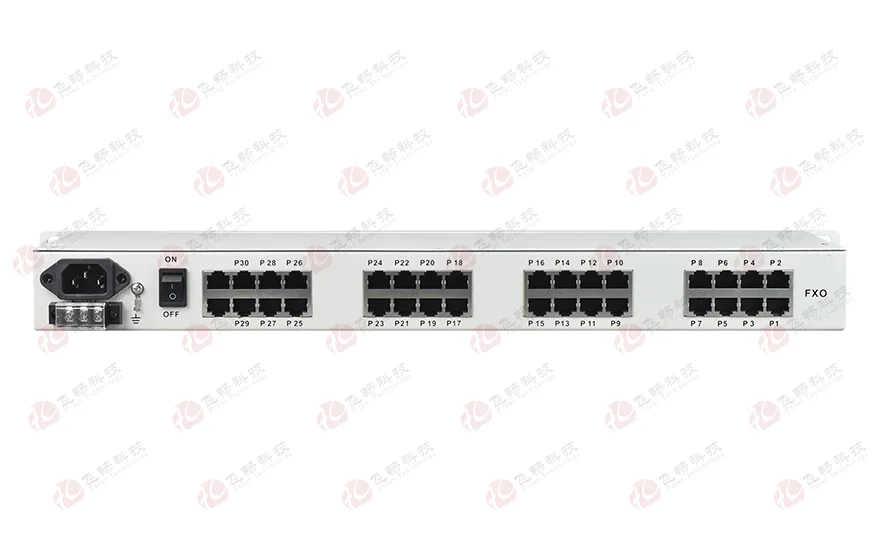

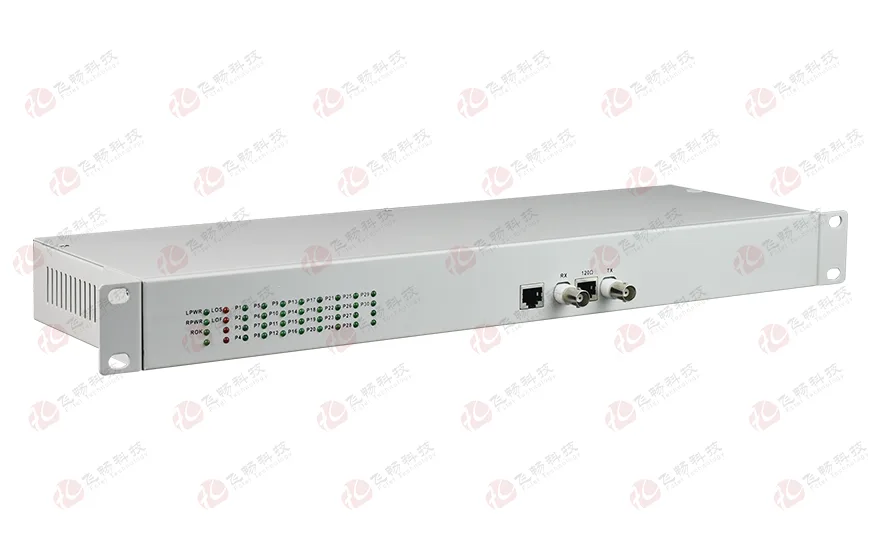

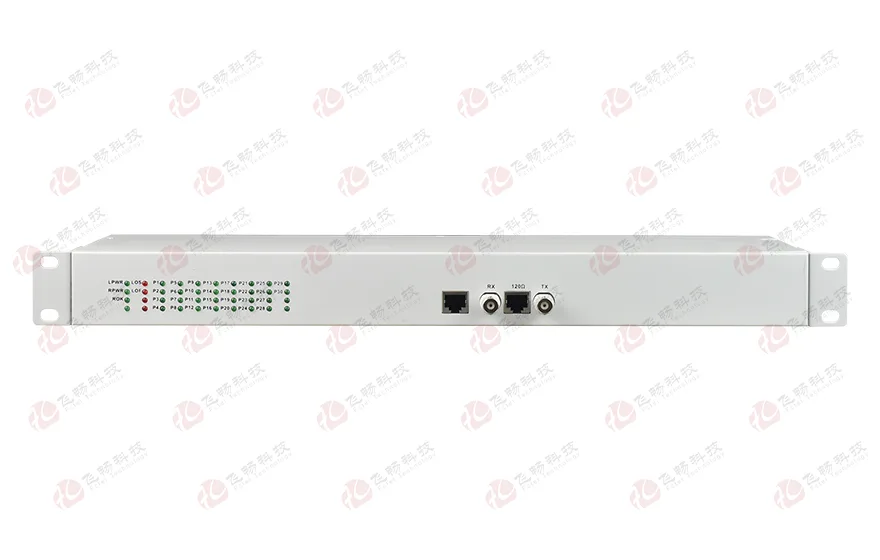

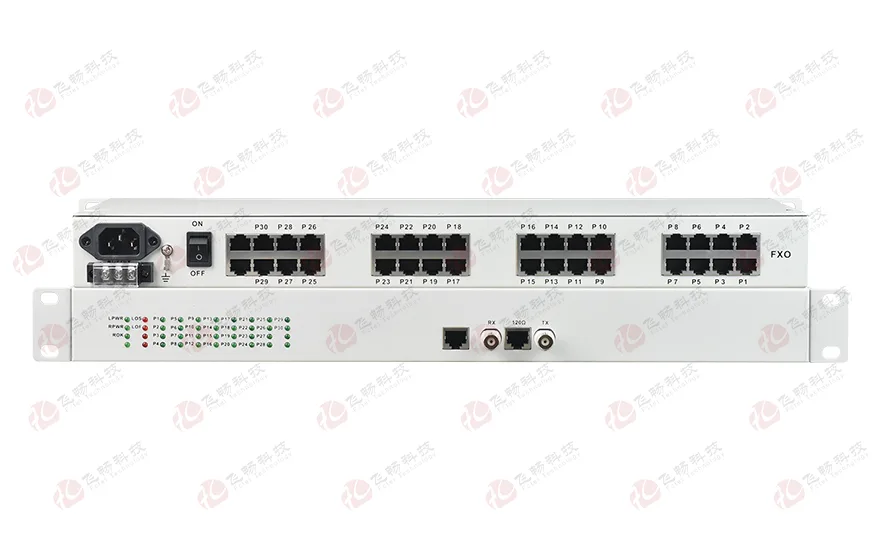

一号信令（随路信令）30路电话 E1 PCM

型号：FCC-CS30次留言分享

描述：30路电话转1号信令或随路信令(CAS)可以通过Console设置ABCD码；具有完善的告警功能，可选1~30路语音。

产品描述

该设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的传输设备。具有完善的告警功能，可选1~30路语音。信令16时隙可以与1号信令或随路信令对通；设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 整机为单板设计；

◆ 信令16时隙可以与1号信令或随路信令(CAS)对通，可以与E1数字中继卡与E1接口的程控交换机对通；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 1-30路语音接入，支持来电显示功能；

◆ 语音口支持FXS口， FXS口与用户的电话机相连；

◆ 台式设备可支持独立SNMP网管（可选）；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

技术参数

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ FXS 用户电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线音频接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: 485（长）X200（宽）X45（高）mm 19英寸 1U机架式

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

应用方案

一号信令（随路信令）30路电话 E1 PCM
