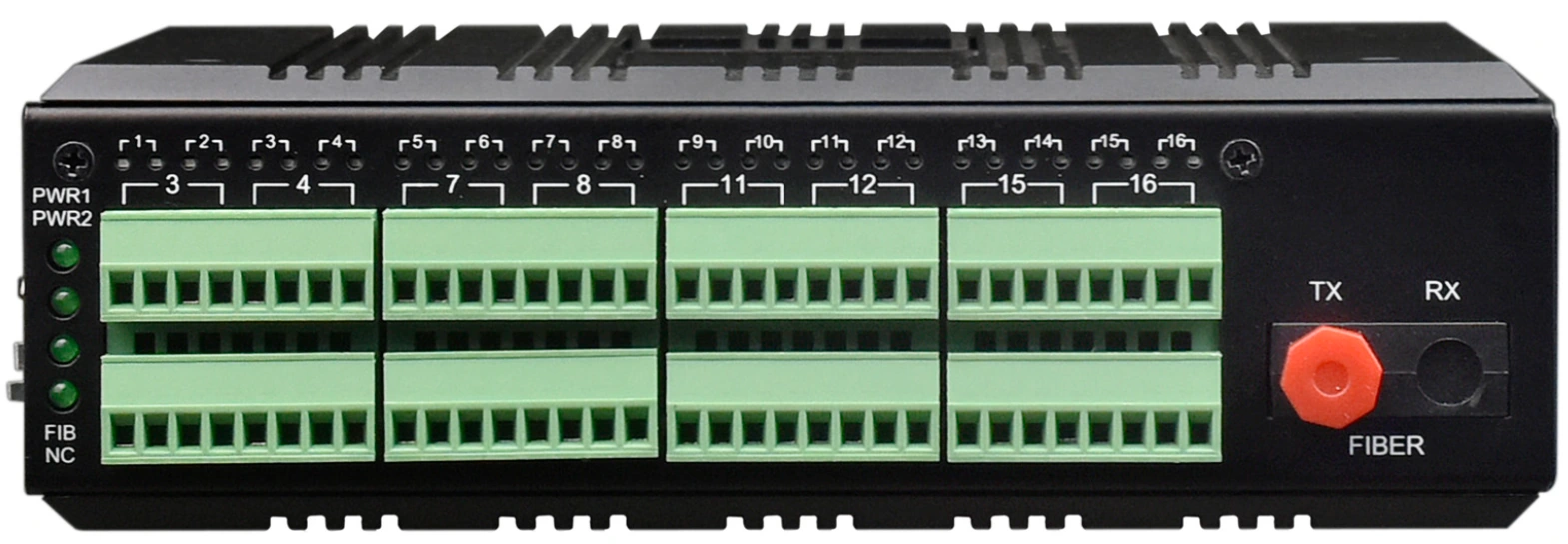

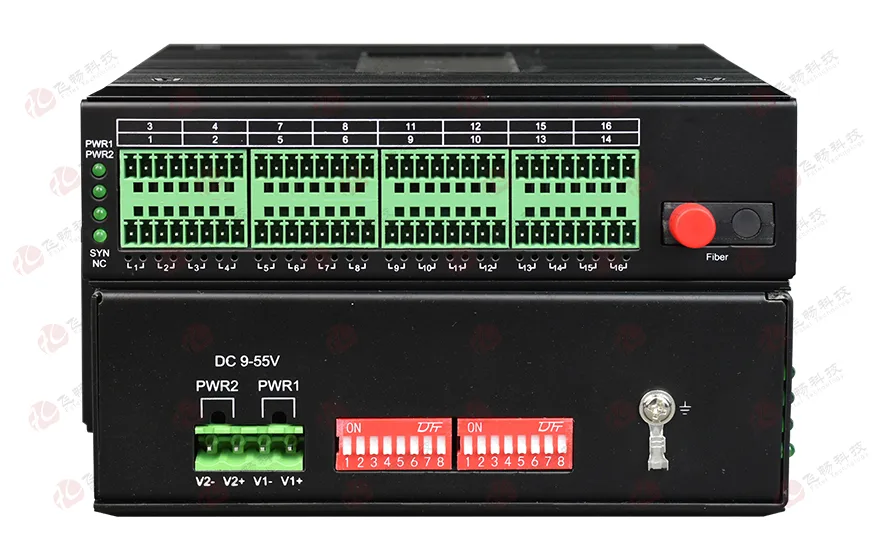

1-16路工业轨式串口光猫

型号：FCP-D16/R16/Q16G次留言

描述：工业轨式 1-16路串口或1-32路开关量 光端机，提供最多1-16路串口或1-32路单向开关量或16路双向开关量或两者组合（串口与开关量比例1:2）在光纤中传输。

产品描述
       提供最多1-16路串口或1-32路单向开关量或16路双向开关量或两者组合（串口与开关量比例1:2）在光纤中传输，该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制 、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
功能特点
◆ 提供最多1-16路串口或1-32路单向开关量或16路双向开关量或两者组合（串口与开关量比例1:2）；
◆ 开关量可以支持单向32路开关量与双向16路开关量；开关量类型支持干结点与湿节点；
◆ 每路有开关量开与闭的指示灯状态指示；输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态；
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；
◆ 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端的稳定输出开关量信号；
◆ 可以设置每路开关量输出在光纤没有接通时的常开与常闭的状态；
◆ 串口支持RS232/485/422三种数据接口可选RS232支持3线RS232 (TXDRXDGND)；
◆ RS232/485/422通道可以传输异步从0-115200波特率自适应的串口数据；
◆ 串口与开关量接口防雷达到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω)标准；
◆ 支持宽范围9-55V交流与直流电源输入；
◆ 支持内部隔离，冗余双电源输入；
◆ 电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验；
◆ 导轨或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试。
技术参数
◆ 光纤部份
光口：1
光纤：单纤双纤
光纤接口：SC/FC/ST/LC(SFP)可选
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 开关量接口
输出接口类型：
干节点
1：信号继电器干接点输出；
2：光MOS继电器输出(最大内阻25Ω)
脉冲量：
光MOS继电器输出：0-VCC(VCC为本机供电电源电压)
响应时间：
信号继电器干接点输出：<1.2ms光MOS继电器输出<0.6ms
开关信号：
信号继电器干接点输出：30VDC/0.5A；
光MOS继电器输出：245VDC/0.12A
最大开关频率：50HZ
输出浪涌保护：
信号继电器干接点输出：无；
光MOS继电器输出：TVS+固体放电管防护
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground

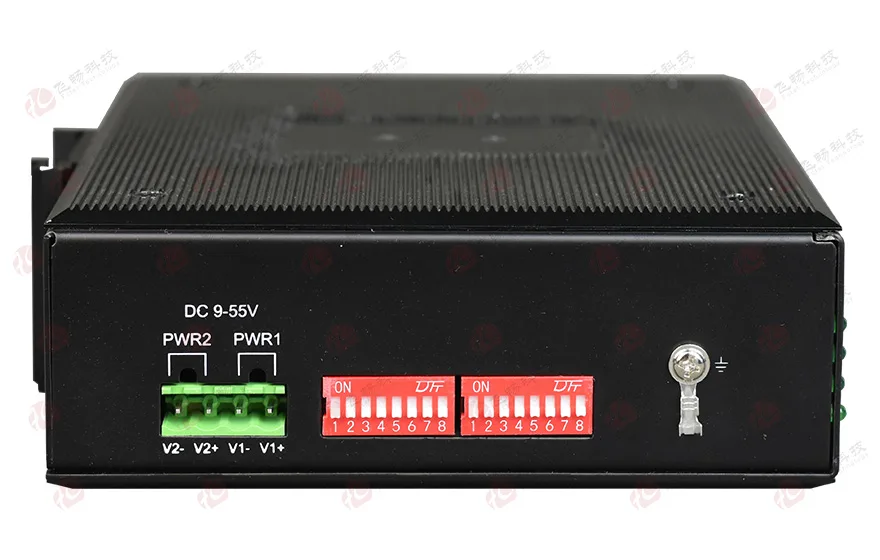

◆ 电源
冗余双电源输入：DC9-48V 功耗<5W
过载保护：支持
反接保护：支持
冗余保护：支持
接入端子：4芯5.08mm间距插入式端子
◆ 机械与产品尺寸
外壳： IP40防护等级，铝合金材质
尺寸：162mm(长) x 132mm(宽) x 50.0mm(高)

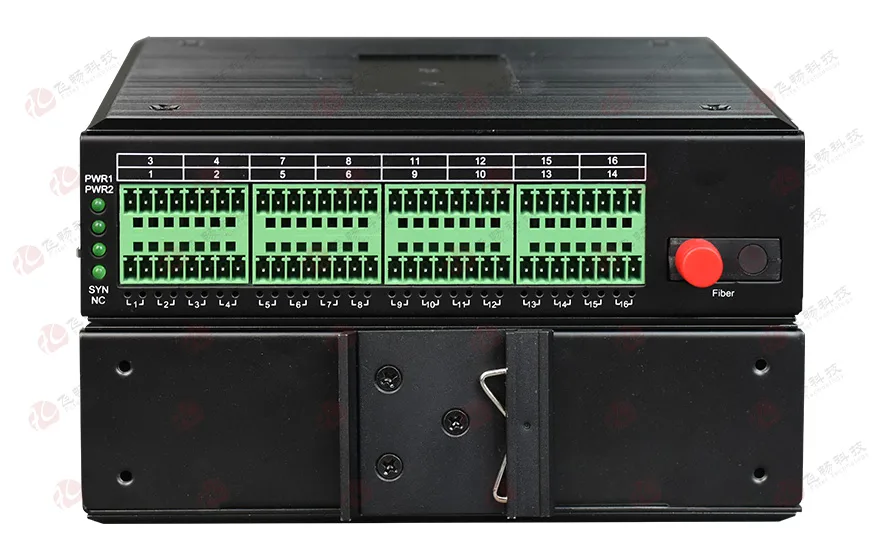

安装方式：导轨安装、壁挂式安装
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

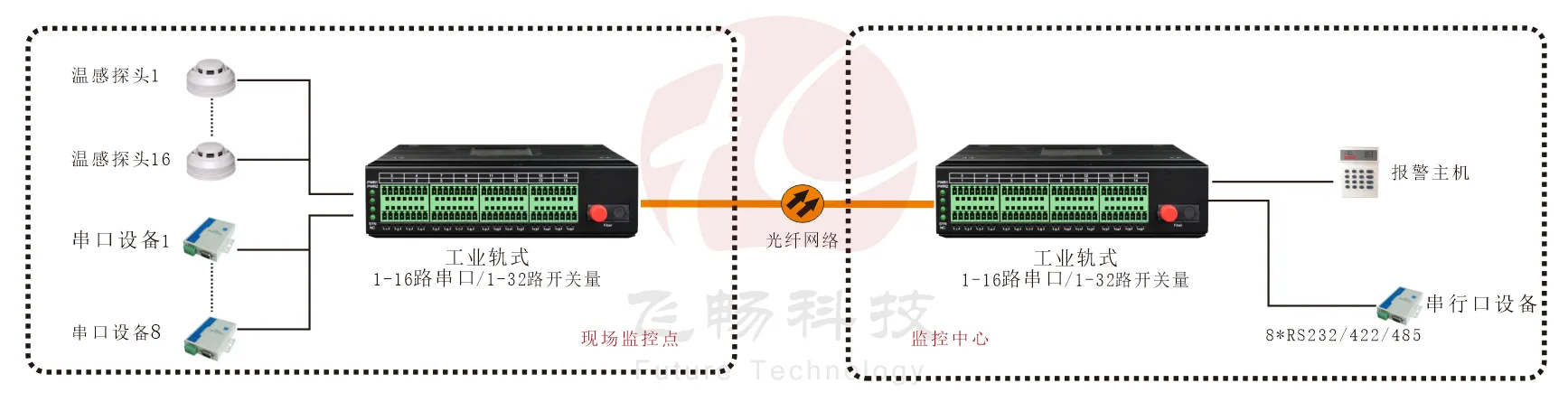

应用方案
工业轨式 1-16路串口/1-32路开关量光端机
产品尺寸
产品视频
资料下载
1-16路工业轨式串口光猫 规格书
