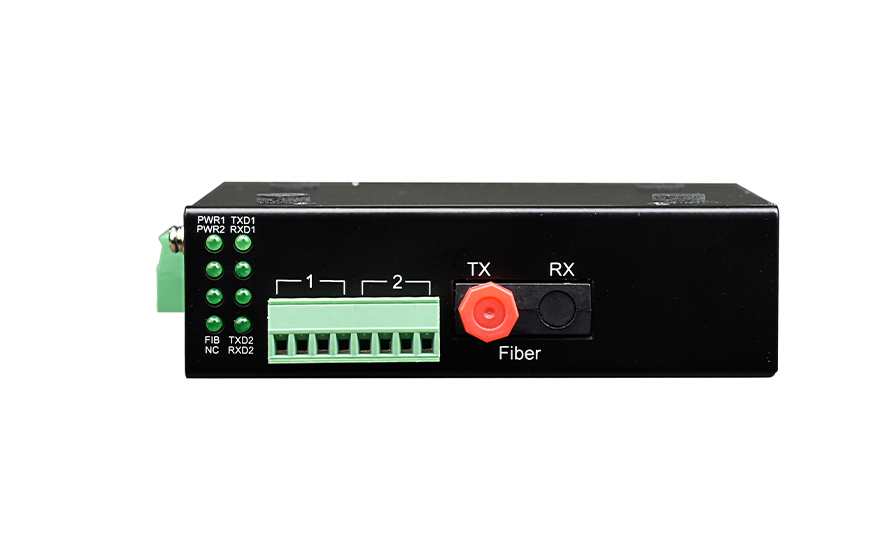

桌面式1路RS485+1路RS232光猫 光端机

型号:留言

描述:本光端机 提供2路串口光纤中传输,第1路为RS485接口,第2路为RSS32接口,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题

产品描述
       本光端机 提供2路串口光纤中传输,第1路为RS485接口,第2路为RSS32接口,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
功能特点
基于自主知识产权的集成电路;
提供最多2路串口;串口1支持RS485,串口2支持RS232接口(3线TXD,RXD,GND);
RS485/422通道可以传输异步从0-256kbps波特率自适应的串口数据,RS232通道可以传输异步从0-115.2kbps波特率自适应的串口数据;
串口防雷达到IEC61000-4-5(10/700μS)差模:6KV, 阻抗(40Ω);共模:6KV,阻抗(40Ω)标准
电源支持超强防雷功能:防雷击,可抗感应高压,防浪涌等;无风扇高效散热,降低修复时间
DC供电时(5.08接线端子):
   可以DC9-55V或AC7-50V宽范围电源供电,电源具备极性自动检测功能,安装时无需区分正负极;
   支持内部隔离;防反接保护
AC供电时(三位梅花AC座):
   支持AC~85-265V交流,或DC110-300V直流宽范围输入
技术参数
◆ 光纤部份
光口:1
光纤:单纤双纤
光纤接口:FC/SC/ST可选
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
单模1310/1550nm:≥-9dBm
单模1310/1550nm:≥-9dBm
多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-232: RXD TXD GND
◆ 环境指标
工作温度:-15℃—+65℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100,000小时
◆ 产品规格
产品型号 FCP-D2
产品功能描述 在光纤上同时传送1路RS485串口,与1路RS232串口
业务端口描述 1个光纤接口;1路RS485串口,1路RS232串口

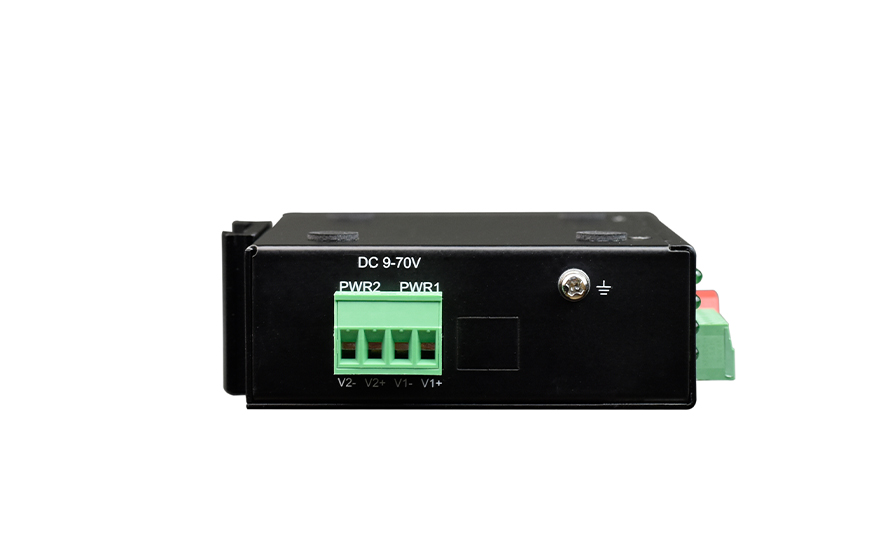

电源 DC电源:
输入DC9-70V 或AC7-50V,功耗<5W
过载保护:支持;反接保护:支持
接入端子:4芯5.08mm间距插入式端子
AC内置电源:
AC~85-265V交流,或DC110-300V直流宽范围输入,功耗<5W
过载保护:支持;
接入接口:三位梅花AC座
产品尺寸 (110mm(长) x 86mm(宽) x 36.5mm(高)
安装方式:导轨安装、壁挂式安装
重量 0.350Kg/台
