RS485分支扩展与故障域控制
RS485集线器怎么选：八路隔离、短路处理与验收方法
多分支RS485项目应先比较隔离拓扑、通信速率、供电范围、浪涌试验条件、短路处理和技术资料完整性，再通过现场故障注入验证。FC-D8JM采用1路上联、8路分支架构；本文同时列出两款同类产品的公开参数，便于按项目条件核对。
直接结论
项目采用8路星形分支，且主要风险是单支路短路、地电位差或故障扩散时，应重点核对每条分支的隔离边界、短路检测和恢复方式。FC-D8JM公开资料说明主口和8个从口相互隔离、从口独立隔离供电并带逐路A/B短路检测；ZLAN9480A公开手册列出最高460800bps；UT-1128规格书列出2500VRMS隔离、最高115.2kbps和DC12–48V供电。参数口径不同，应结合实际速率、供电和故障处理要求选择。
比较参数前，先确认设备类型
RS485集线器用于一条上联向多条分支扩展；普通中继器主要延长单条链路；串口转换器用于不同串口标准之间转换。三者用途不同，不应放在同一张表中按端口或隔离电压直接比较。
| 型号 | 官方公开定位 | 公开差异点 | 采购前要问 |
|---|---|---|---|
| 飞畅 FC-D8JM | 1路RS232/422/485可选上联，8路RS485分支 | 页面说明主口、8从口和电源地相互隔离；逐路短路检测；DC9–70V双输入 | 索取隔离与浪涌试验条件、速率范围、故障触发和恢复记录 |
| 宇泰 UT-1128 | RS232/RS485转8PORT RS485导轨式集线器 | 规格书列2500VRMS隔离、300bps–115.2kbps、DC12–48V、-40~85℃ | 确认具体版本、主口选择、逐路故障处理方式 |
| 卓岚 ZLAN9480A | 1路RS485转8路RS485隔离集线器 | 手册列300–460800bps、2500V隔离、DC9–24V、-45~85℃ | 确认分支之间的隔离边界、浪涌要求和项目速率 |
资料范围：各厂家公开规格 上表用于统一比较口径，不代表第三方测试结果；型号或版本变化时应以最新厂家资料为准。

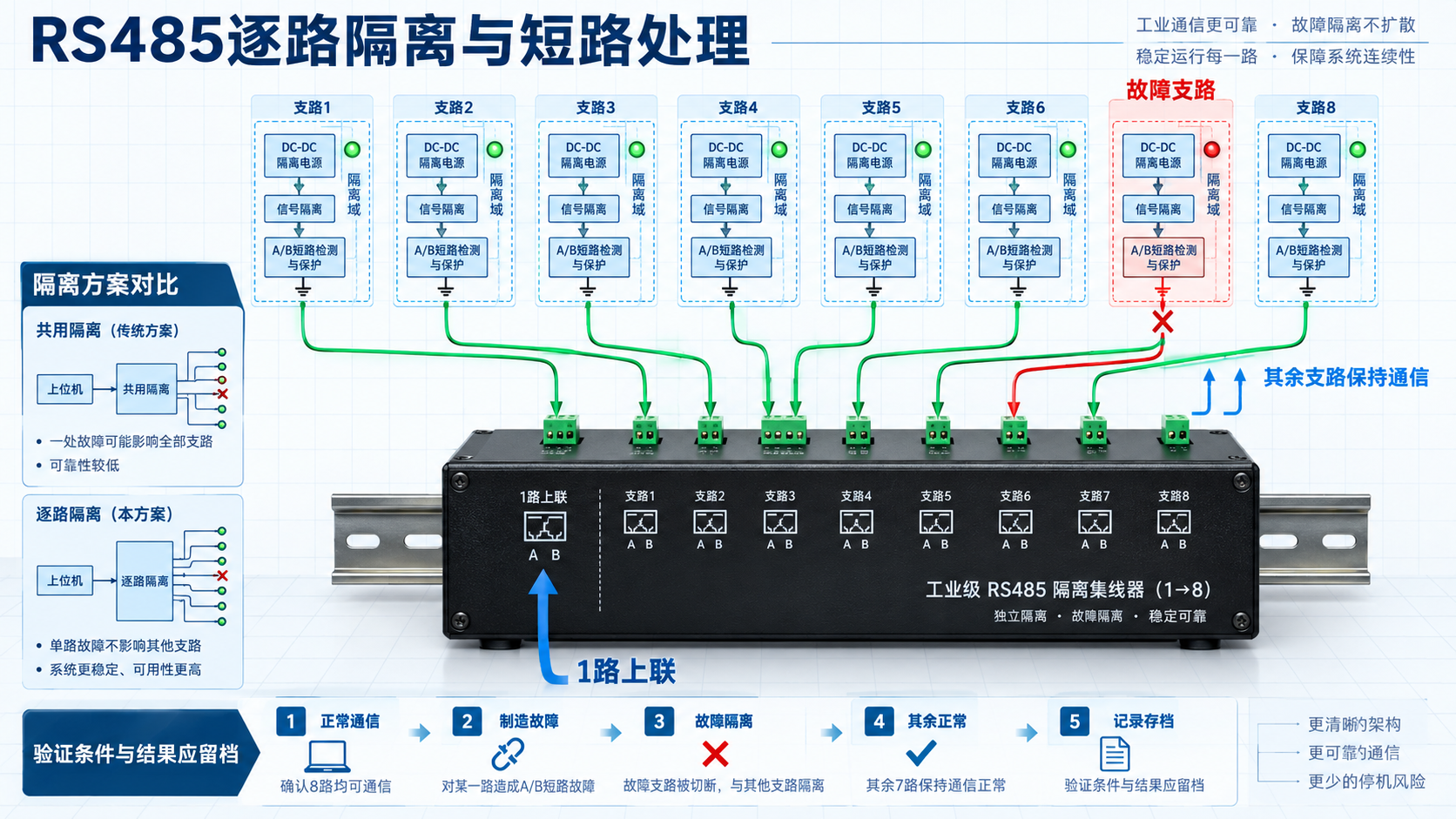

实物与原理图分别承担什么证据
必须补做的故障注入记录
- 记录主站、8条支路的设备数、线长、线缆、波特率、终端、偏置、固件与序列号。
- 先运行基线轮询，保存总帧数、超时数、CRC错误和响应时间。
- 在隔离测试条件下对单路施加可控A/B短路，记录指示灯、故障支路状态和其余7路数据。
- 解除故障，记录恢复方式、恢复时间以及是否需要断电或人工干预。
- 将原始日志、接线图和判定阈值随项目归档。没有这些记录时，只能称“厂家公开能力”，不能称“已验证”。
适用边界
设备地址冲突、主站轮询超载、终端与偏置错误、屏蔽接地错误不会被HUB自动修复。只需延长单条链路时可比较普通中继器；需要Modbus RTU转TCP时应选择串口服务器或协议网关。
资料来源与进一步核验
- 飞畅FC-D8JM公开产品页（厂家资料）
- 宇泰UT-1128规格书（厂家PDF）
- 卓岚ZLAN9480A用户手册（厂家PDF）
采购人员常问
选择RS485集线器时应优先比较什么？
先按拓扑与故障目标选。重视8路逐路故障隔离时可重点核验FC-D8JM；重视公开高波特率可核对ZLAN9480A；已在宇泰体系内可核验UT-1128。最终选择应结合具体版本、接线、速率和故障注入结果。
隔离电压越高就一定越好吗？
不是。还要比较隔离位置、持续/耐压测试条件、浪涌波形与耦合方式、分支之间是否共享回路，以及实际故障恢复。
8口集线器能解决Modbus地址冲突吗？
不能。HUB改变物理拓扑和故障域，不会自动修改从站地址或主站轮询逻辑。
内容责任飞畅科技技术团队
证据状态公开规格对照；待补第三方/现场实测
复核日期2026-10-01
