沿线视频如何回到中心？
看懂一套高速公路通信方案

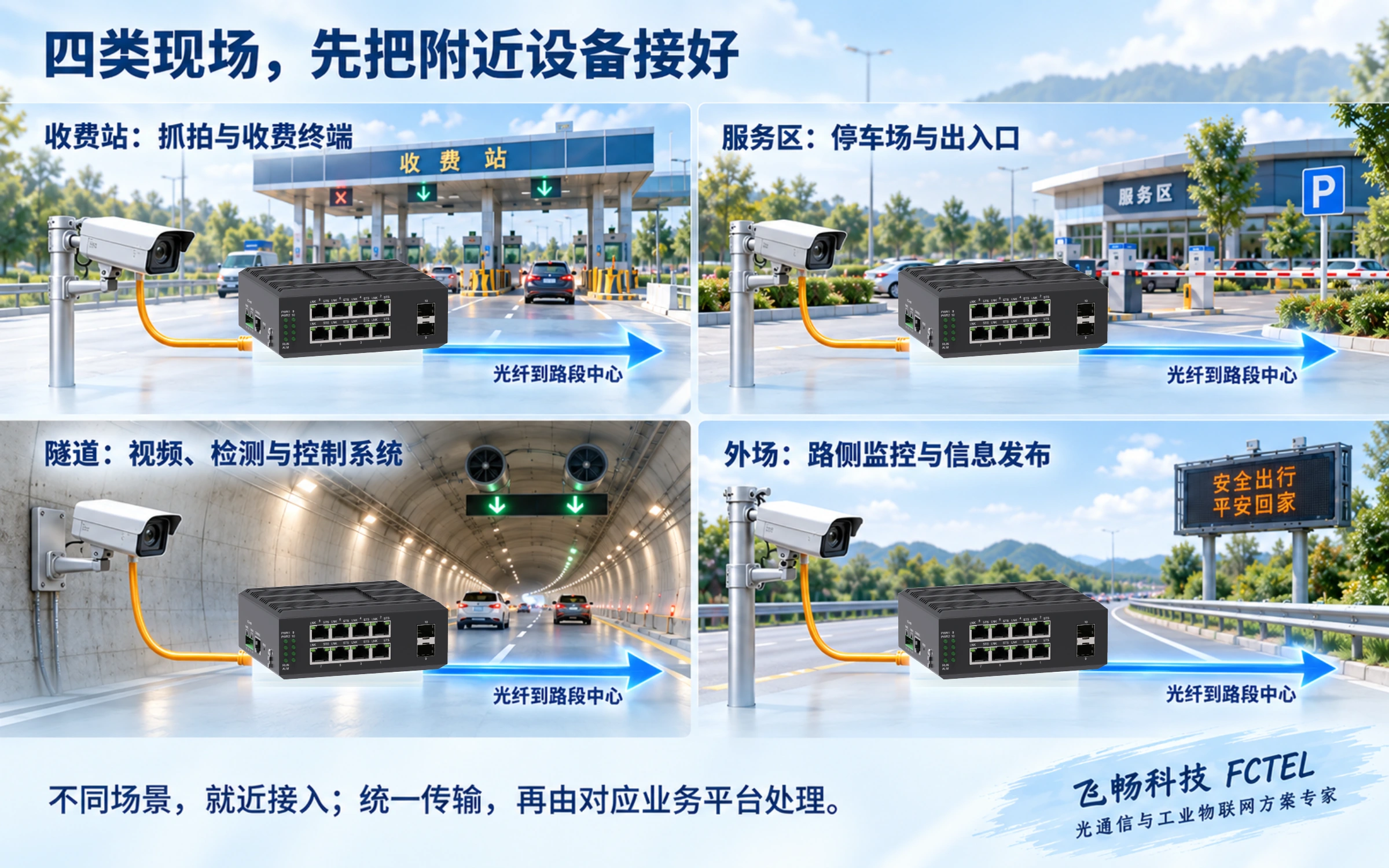

四种现场，都要联网，但关注点各不相同

设想值班人员接到一条“某车道有异常”的通知：他需要看到那条车道的实时画面，找到对应录像，有时还要关联收费或检测信息。通信网络的任务，就是让这些信息能够按约定到达各自的系统。交换机只负责数据转发，识别车辆、计算停留时间或作出联动控制决定，需要相应的前端设备与业务平台。

四种现场共同需要的是持续回传、集中管理和后续扩展。原案列出的全天运行、低时延和可靠性要求，是建设目标；是否满足，应通过对应业务与故障条件下的验收记录证明。

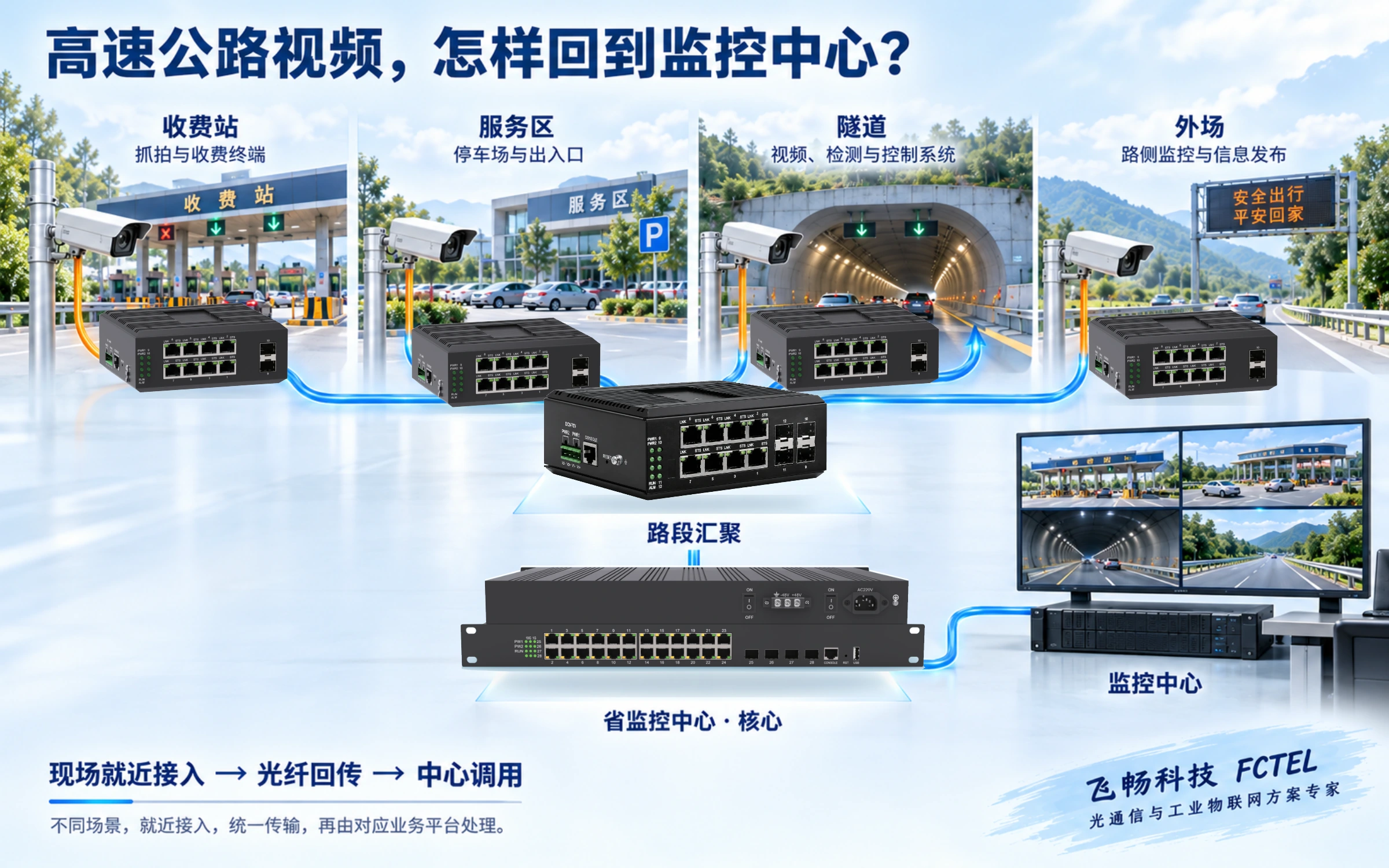

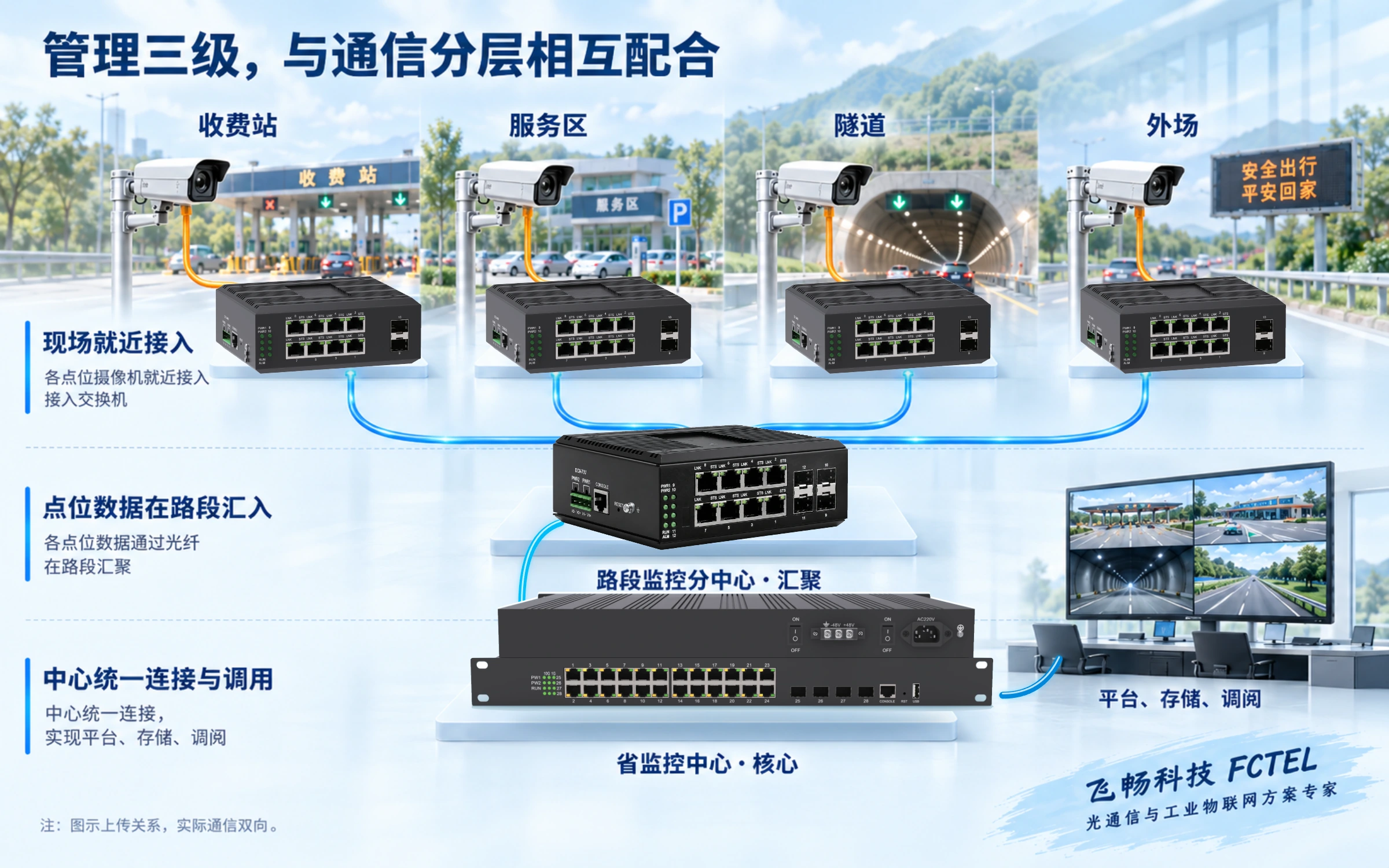

现场先接入，路段再汇聚，中心统一调用

原案中的“省监控中心—路段监控分中心—基层监控单元”，是管理分工。通信图里的“接入—汇聚—核心”，讲的是设备连接和数据汇入位置。两种分层可以相互配合，但也要与交换机的二层、三层功能区别开：管理级别高，并不直接说明设备在做哪一层网络转发。

第一步：现场设备先接到附近的交换机

例如收费站的一组网络摄像机，通过网线进入就近设备箱中的电口。交换机收到数据后，根据地址与配置转发到相应端口。这样铜缆主要用于附近连接，远处通信由光纤承担。串口、开关量或其他非以太网接口，通常还需要适配网关或专用转换设备。

第二步：多个点位在路段中心汇入

沿线节点并非各自独占一条到省中心的通道。进入汇聚位置后，多份流量可能共用上联，端口安排、总流量与备用路径容量都要一起规划。原案列有两光口、四光口与机架式设备，具体哪些设备承担某个路段的汇聚，仍按工程部署确认。

第三步：核心连接区域网络，平台实际使用数据

核心交换机连接各区域及中心侧网络；具备三层功能时，可按配置在不同 IP 子网之间转发。平台、录像服务器和客户端则完成接收、存储、解码与展示。网络通了是基础，平台协议、授权、地址、权限和存储资源也必须匹配。

看这张图时，先沿蓝色线条找“谁汇入谁”，再看设备所在位置。线条表示通信关系，不能当作纤芯施工图；每条实际光链路还要落实到独立接口与配线记录。

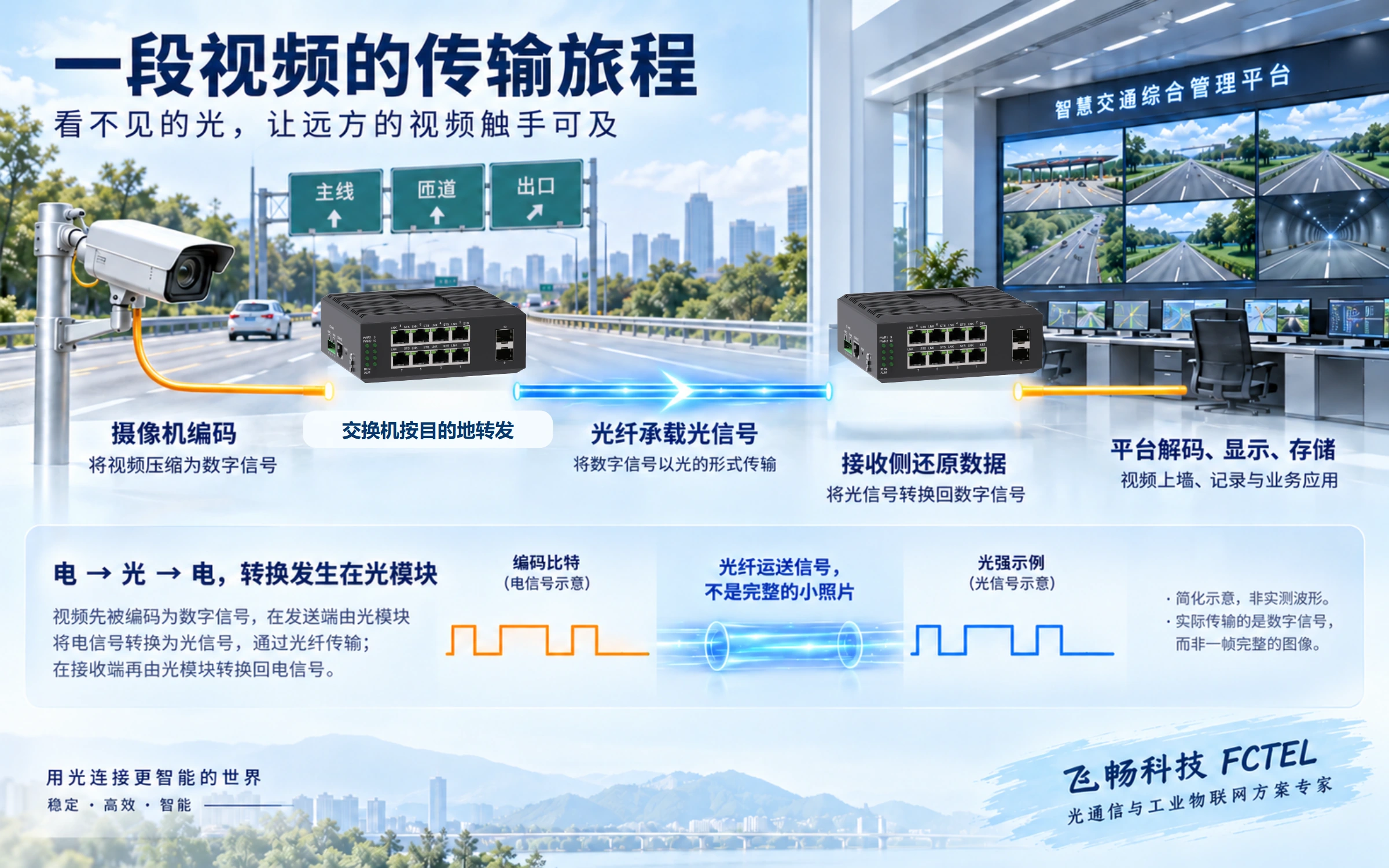

交换机搬运数据，光纤承载信号，平台还原画面

收费车道上的网络摄像机，先把看到的画面变成数字信息，再编码压缩成视频数据。压缩后的数据量与清晰度、帧率、编码方式和画面复杂度有关。每秒需要传送的数据量称为码率，常用 Mbps 表示；它不是摄像机数量，也不是存储容量。

1. 摄像机把数据包送出来。编码后的信息经网线进入以太网电口。这里的电口是数据接口，不意味着设备一定能通过这根网线获得 PoE 供电。
2. 交换机选择下一站。它按地址、端口和网络配置转发数据，通常不负责解码、录像或重新压缩画面。数据往哪走，与接线和配置共同相关。
3. 光模块把信号转换为光。发射端完成电光转换，光纤传递相应光信号；接收端再完成光电转换。图像并不是一张缩小照片漂在纤芯里。
4. 中心系统接收并使用。视频数据在接收系统中被重组、解码、显示或存储，才成为工作人员能够查看的画面与录像。

图中把功能过程画在原案设备照片外侧，避免把虚构内部电路当作产品剖面。底部波形只解释比特与光强调制的关系；实际千兆铜口采用更复杂的编码，不应将示例方波视为端口的真实电压波形。

图示只沿上传方向讲解，实际通信是双向的，配置与控制信息可能返回现场。画面延迟还包括摄像机编码、网络排队、服务器处理和客户端缓冲，因此光纤连通不等于整个系统没有延迟。

三张原始产品照片，读懂设备的分工

下面三张照片从原 PDF 直接提取，保留原始图像数据。它们也用于前后的图版，设备外壳、插槽和端口数量不经生成式改造。介绍中的端口规格沿用原案，协议、供电和环境能力仍需核对订货版本。

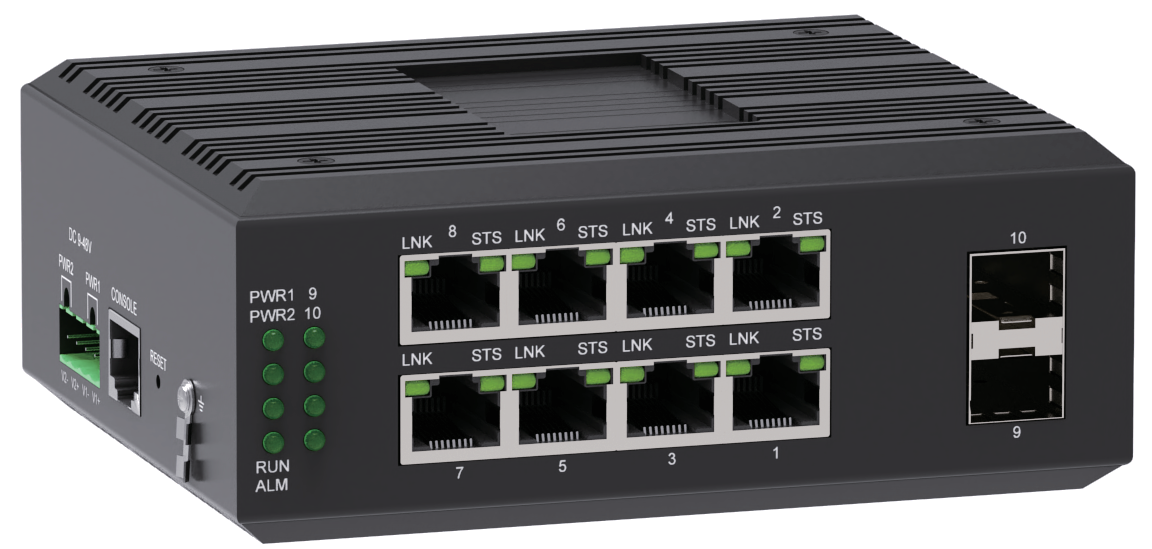

现场接入

FCM-8G8Q2

原案：2 路千兆光口＋8 路千兆电口，管理型工业轨式

它把附近的以太网设备接到一起，再经光口连接远端。导轨式安装便于设备箱内集中布置，也便于与供电和配线管理配合。

8 个电口是物理接入口数量，不意味着 8 个终端满速上传时都能独占到中心的千兆容量。原案提出用它参与组环，但执行前仍要确认对应固件与协议配置；不能仅凭“两光口”的外观判断保护机制。

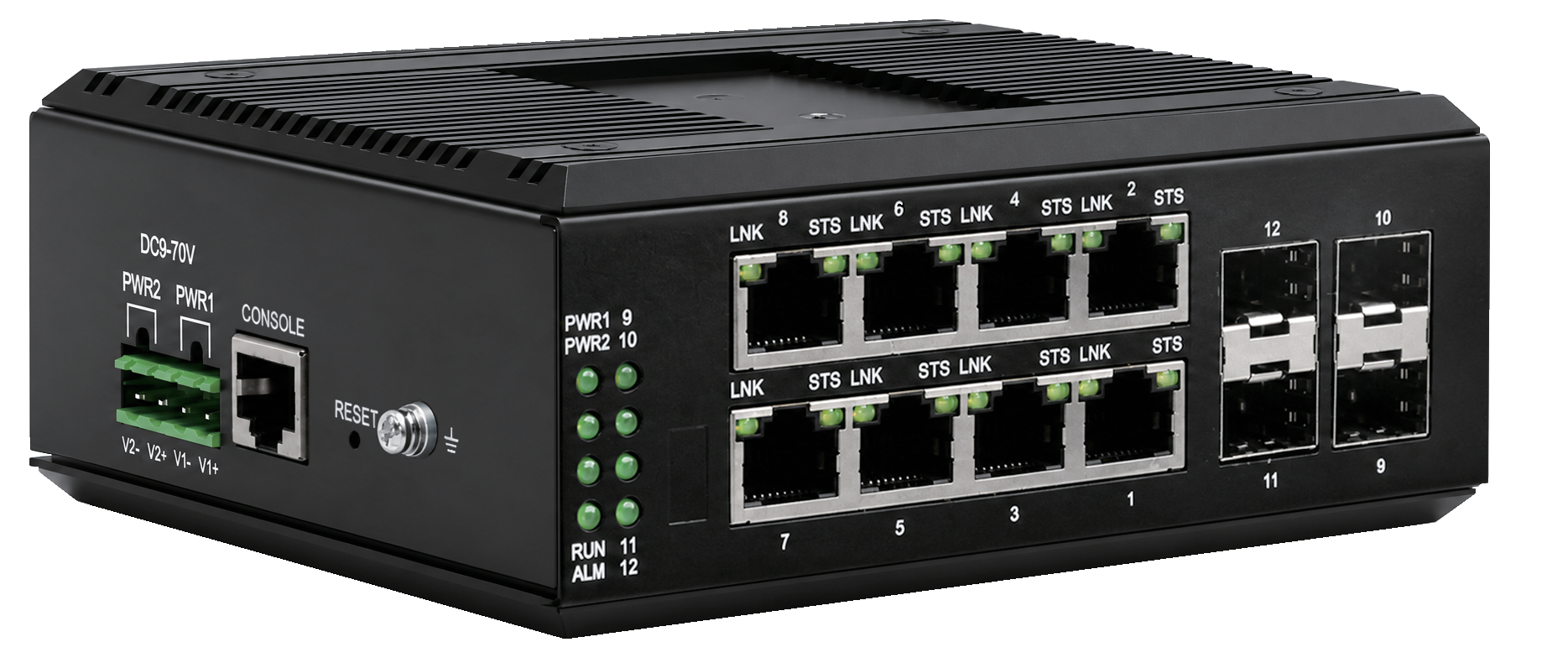

多光口节点

FCM-8G8Q4N

原照片：8 路千兆电口＋4 路千兆 SFP 光口，轻管理型

更多光口提供了安排分支、上联或其他连接的物理位置。光口如何分配，取决于区域连接需求和实际网络设计。

原选型表另写 FCM-8G8Q4，与照片型号 FCM-8G8Q4N 有差异。本稿按用户确认分别保留，标记待核对。不把 Q4 的功能直接转移给 Q4N，也不凭四个插槽推定支持链路聚合、双机热备或某种环保护。

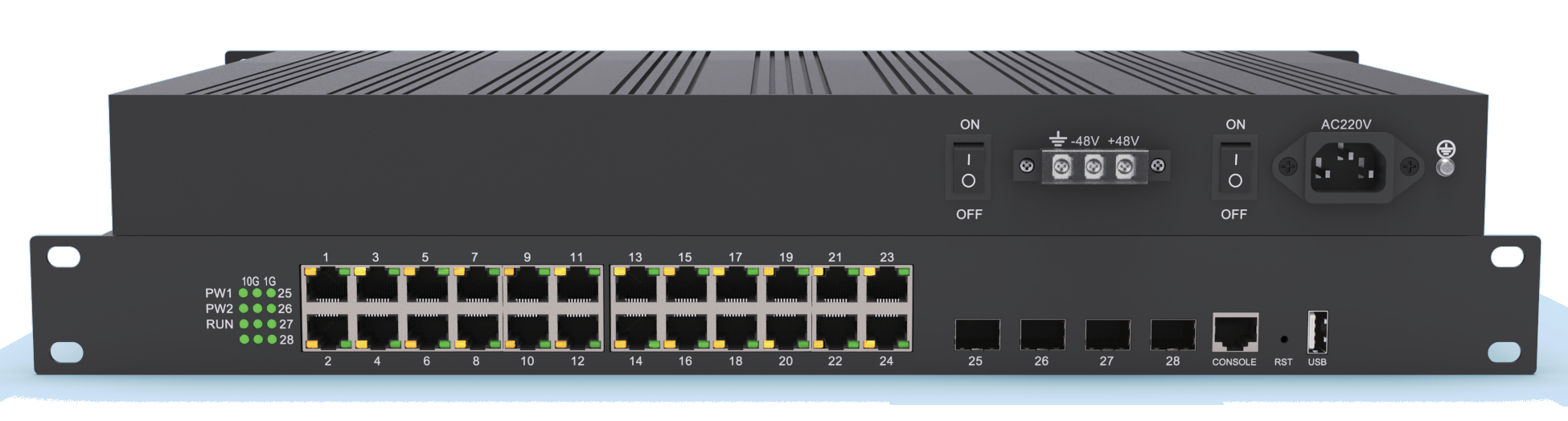

中心侧连接

FCM-G24WF4

原案：4 路万兆光口＋24 路千兆电口，三层交换机

机架式设备适合在机房集中安装。千兆电口连接中心侧设备，万兆光口可用于更高容量的连接；三层功能在相应配置下处理跨 IP 子网转发。

原案提出双机冗余，但两台设备摆在一起还不够。互联、网关或路由、上下联路径及电源共同故障风险都需要设计。核心口容量提高，也不能自动消除现场某条较低速上联的瓶颈。

近处用网线，远处用光纤，收发两端要匹配

附近设备使用网线，接口普遍、检查直观。常规 1000BASE-T 千兆铜缆连接一般按不超过 100 米的标准通道设计，还要考虑线材、接头与施工质量。沿高速公路分布的点位往往远超这一量级，远端连接因此需要另选合适介质。

光纤用光信号传递信息，适合连接分散点位。但“千兆光口”首先说明接口速率，不自动给出传输公里数。模块、纤芯类型、波长、连接损耗与收光条件一起决定链路能否可靠工作。

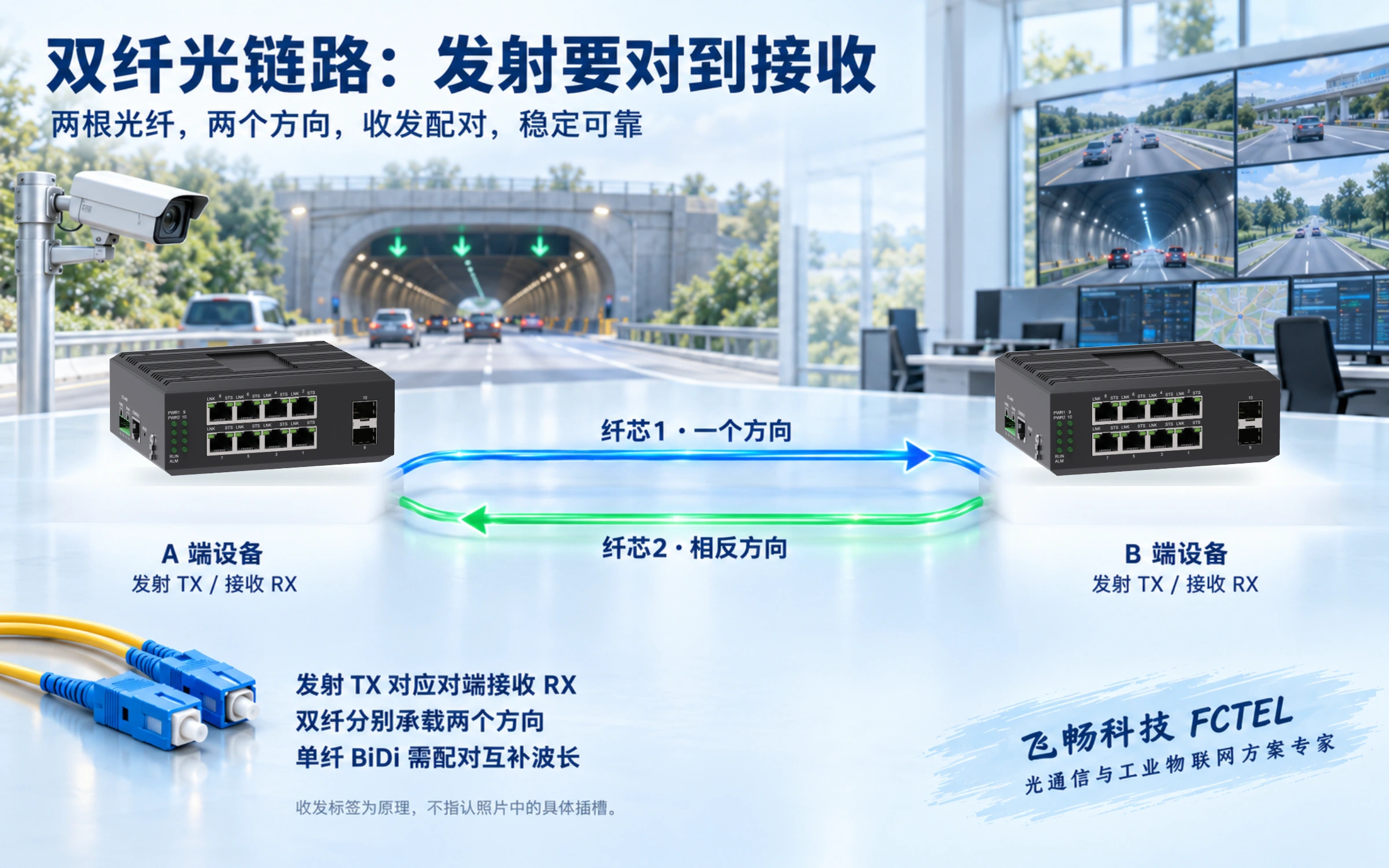

双纤先看 TX 对 RX，单纤再看波长配对

TX 是发射，RX 是接收。双纤链路使用两个方向的纤芯，一端发射接另一端接收，返回方向同理。单纤 BiDi 则通过同一纤芯上的互补波长双向工作，需要匹配的一对模块。图中的 TX/RX 是收发原理，不指认照片中某个光口只能发或只能收。

现场检查，从兼容性走到光功率

先核对端口支持的速率与模块列表，不因 SFP 和 SFP+ 外形接近就随意混用；再核对单模、多模及收发方式。随后检查跳线、熔接、配线和弯折带来的损耗，确认接收光功率处于模块允许范围。最后把设备、端口和纤芯编号对应，保持连接器清洁，给维护留空间。

光纤业务信号不靠导电铜线传输，但设备供电与近端铜缆仍需要浪涌防护。排查光路使用合适仪表，不直视发射端；两个光口、两根纤芯和两条备用业务路径也不是同一概念。

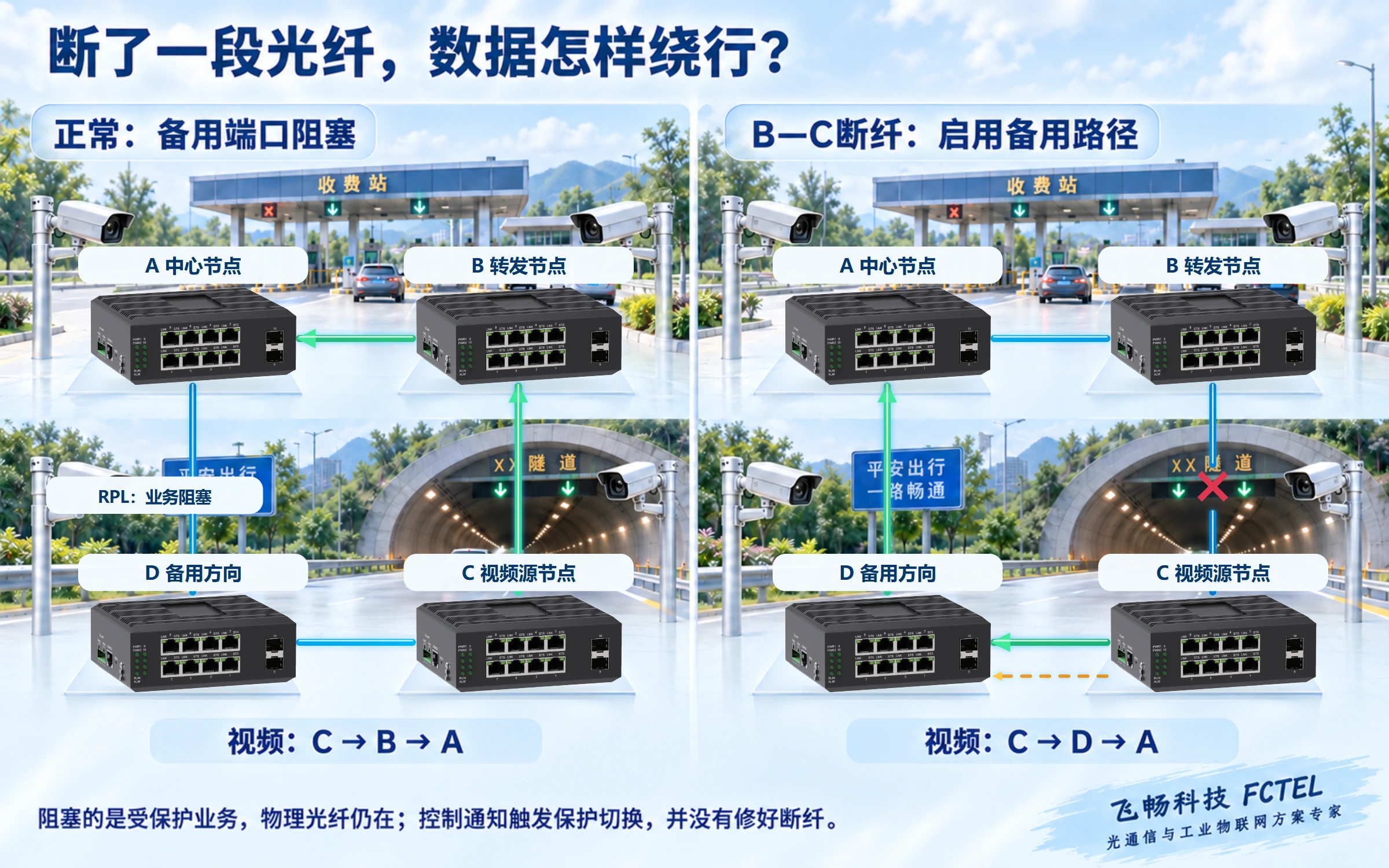

环网不是修复光纤，而是在故障后换一条路

节点只排成一条链时，中间链路失效可能让后续点位失去上传通道。连接成物理环，提供了另一方向的路径；但普通以太网若不控制环路，广播等流量可能反复转发，反而耗尽网络资源。

ERPS 即以太网环保护切换，依据 ITU-T G.8032。正常时，它对受保护业务阻塞指定备用端口，避免业务不受控地绕圈；出现故障后，节点交换控制信息，协调启用仍然连通的路径。阻塞业务端口不是拆除那段光纤。

1. 正常：C 的视频经 B 到 A。图中 A 为中心方向、C 为视频源。D—A 物理链路保留，但对应的受保护业务在备用端口处被阻塞。
2. 故障：B—C 失效。邻近节点检测并报告链路问题，环保护控制信息通知其他节点，协调状态变化。
3. 切换：C 的视频经 D 到 A。剩余路径连通，备用业务通道启用。红叉所在链路仍故障，数据并没有穿过断纤。
4. 修复：按协议回到稳定状态。故障链路恢复后，回切还受定时器和配置规则影响，不能随意把所有业务端口全部放开。

网络恢复与画面恢复，应该分开看

原案写有“小于 20ms”的环网切换目标，同类产品资料也有相应描述；原案并未附本项目的实测曲线。网络切换受到故障检测、节点规模、版本、配置和负载影响，视频显示还受缓存与解码影响。验收应分别观察环状态、网络恢复和画面恢复，不把一个指标写成任何条件下都无卡顿的保证。

环网主要保护路径故障，不能生成坏摄像机的画面，也不能消除所有供电或平台故障。两段同时断纤可能分割网络；备用光缆若与主路径共用同一处易损管道，也有共同故障风险。通用机制可参照 ITU-T G.8032，型号能力另按产品资料确认。

带宽要算真正经过这个出口的流量

端口速率与整个网络承载能力不同。8 个千兆电口提供 8 个接入位置，当这些设备的数据集中经过一条千兆上联时，共同上联需要承接它们的合计流量。判断够不够，要明确每份视频从哪里来、到哪里去、在哪段合并或复制。

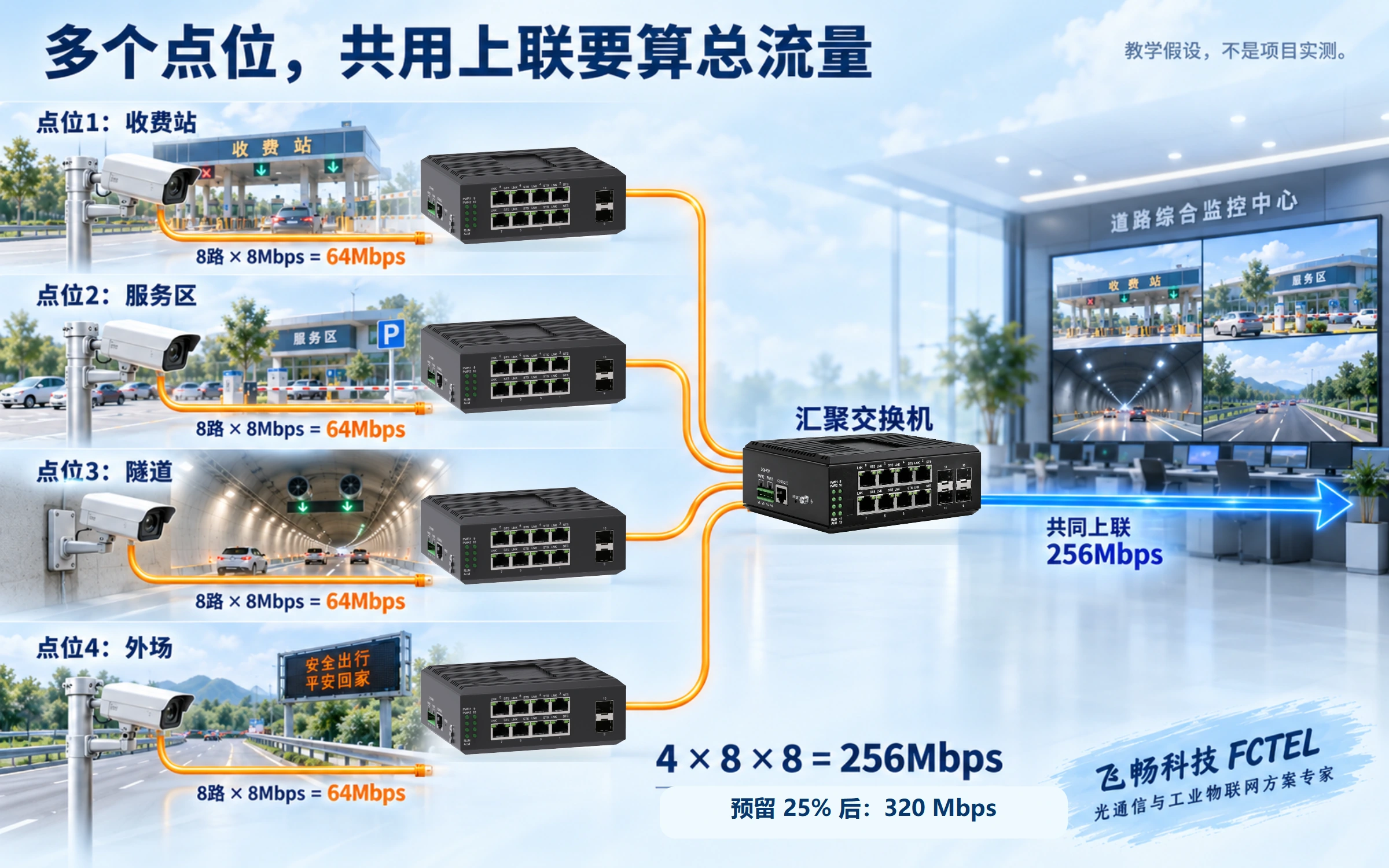

图中假设 4 个点位，每处 8 路视频，每路 8 Mbps：每个点位 64 Mbps，四处汇入同一出口为 256 Mbps。再采用 25% 的教学余量，粗估为 320 Mbps。这些数字用于演示，不是本项目点位统计或测试成绩；25% 也不是适用于任何工程的固定标准。

正常路径能装下，备用路径也要复核

环保护切换后，原本分散的流量可能转向另一条链路。备用路径不能只满足“线连得通”，还要承接故障状态下的负载。新增点位、码率调整或更多客户端调阅，都应更新这项核算。

再检查码流类型与复制位置。主码流、辅码流和抓拍图片不同；多个客户端直接单播拉取同一摄像机时，相关链路可能出现多份流。由平台转发或采用合适的组播安排，流量分布又会变化，因此不能把全网摄像机数量简单乘一次码率用于每个出口。

视频卡顿也可能来自服务器处理、存储写入或客户端解码。链路有余量不代表这些资源足够。原案希望支持视频与收费并发，应在约定路数、码率、调阅方式与存储负载下验证，而不是仅以端口灯正常作为依据。

同一套交换设施，业务要分清、访问要受控

沿线网络可以同时连接视频、收费和设备管理终端。共享基础设施节省重复建设，但需要明确地址、业务范围和访问关系：谁能访问摄像机，谁能管理交换机，哪些系统允许互通，不能靠一根网线自然解决。

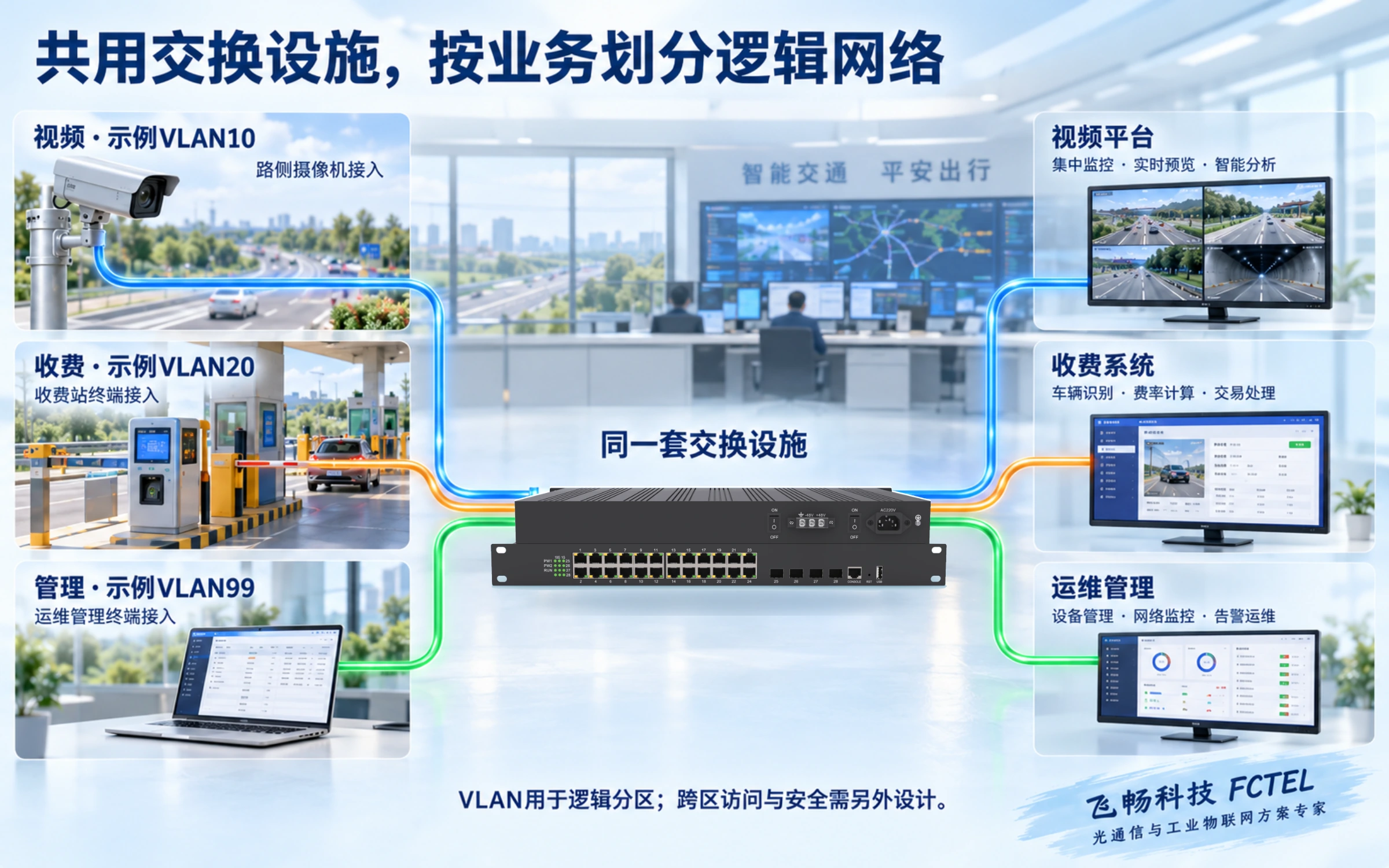

VLAN 是交换网络中的逻辑分区，便于把业务的二层广播范围分开。图中的 10、20、99 都是示例编号，彩色路径也不是三套独立光纤。跨分区访问还要配合三层转发、访问控制规则或防火墙；VLAN 本身不自动完成身份认证和加密。

QoS 可以理解为拥挤时的数据队列规则，帮助按策略安排优先级，但不能把已满的出口变宽。组播侦听可在合适业务中减少无关端口收到的数据，其效果依赖前端、平台和整体收流方式，不是打开一个开关就固定降低所有视频流量。

运维侧需要端口流量、丢弃计数、光模块状态、环状态和日志，让告警指向具体箱体与纤芯。管理入口应限制访问权限、维护账号并保留配置备份。收费和隧道控制的业务协议与授权也应分别确认，交换机不能替代这些业务系统。

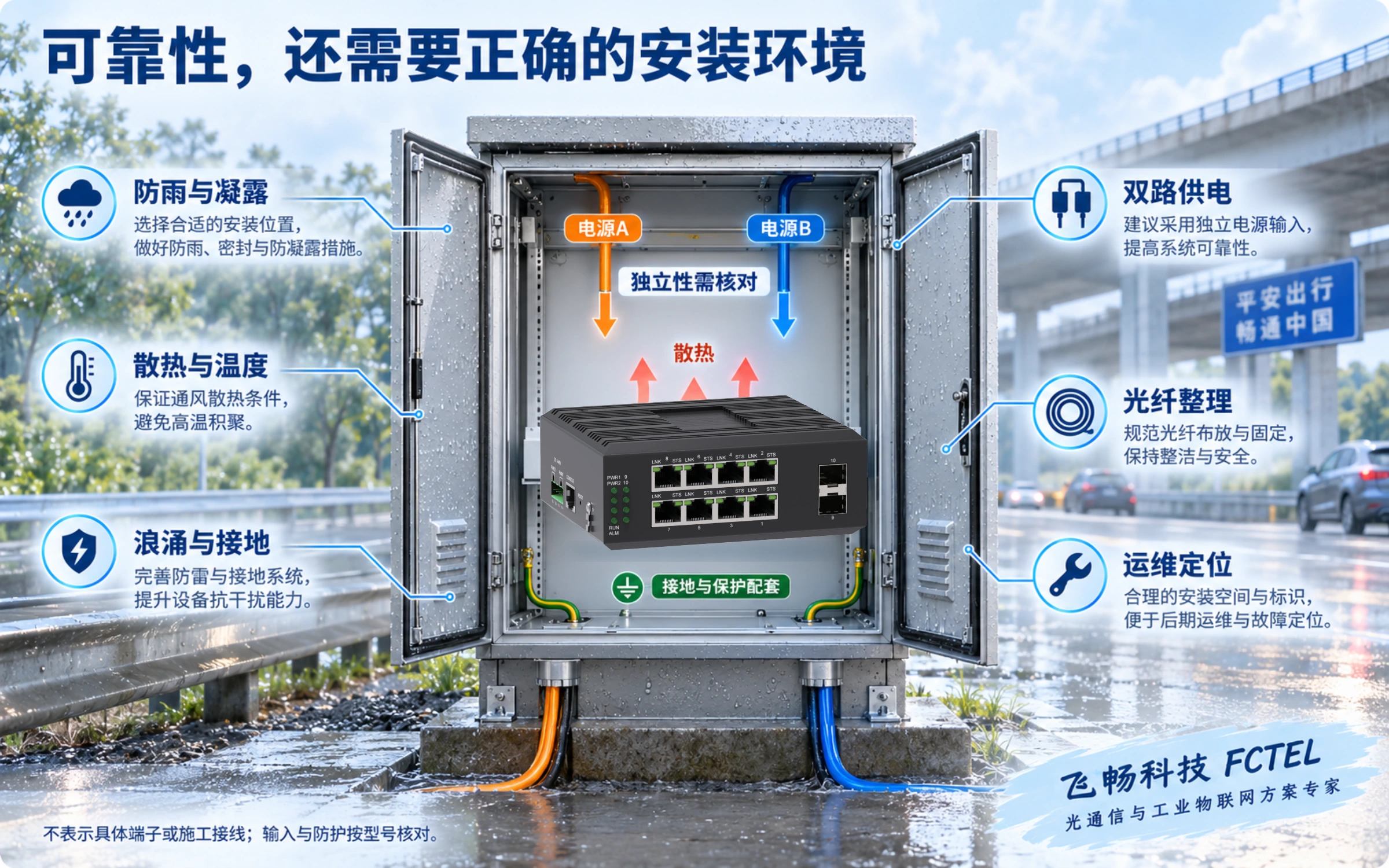

设备参数之外，还要把安装条件做好

高速沿线设备常在箱体中工作。箱内温度可能高于天气温度，湿气可能凝露，电源、铜缆和机箱布局也会影响运行。工业设备能力与现场工程配合，才构成可持续运行的条件。

宽温与无风扇，不等于可以忽略箱体

设备把热传给周围空气，箱体还要把热排出。日晒、安装间距、其他发热器件和通风条件应一起检查。原案写有 -40～+85℃ 指标，应落实到相应设备版本，不能同时赋给全部电源和光模块；外箱的防雨、防尘与凝露处理也要另行设计。

浪涌与接地，是沿整个入口路径配合

原案的 6kV 抗浪涌描述需要结合端口、试验标准、波形和报告理解，不能等同于承受直接雷击。供电与铜缆入口防护、等电位及接地需要按工程规范配合。图版只讲工程关系，没有给出带电接线步骤或端子极性。

两路电源，先看上游是否真的独立

冗余输入要与允许的供电范围匹配，备用一路正常时才有接管条件。如果两路都来自同一个会失效的上游，仍可能同时掉电。双机与双路连接也应排查共同故障点，不能只数设备和线缆数量。

新增点位，连接关系与流量一起更新

原案考虑后续收费站与监控点位增加，导轨式接入有利于分期建设。但新增一台设备，不只占用几个插口，也会改变公共上联流量、环成员、现场供电和运维清单。扩容应先看这些资源是否允许。

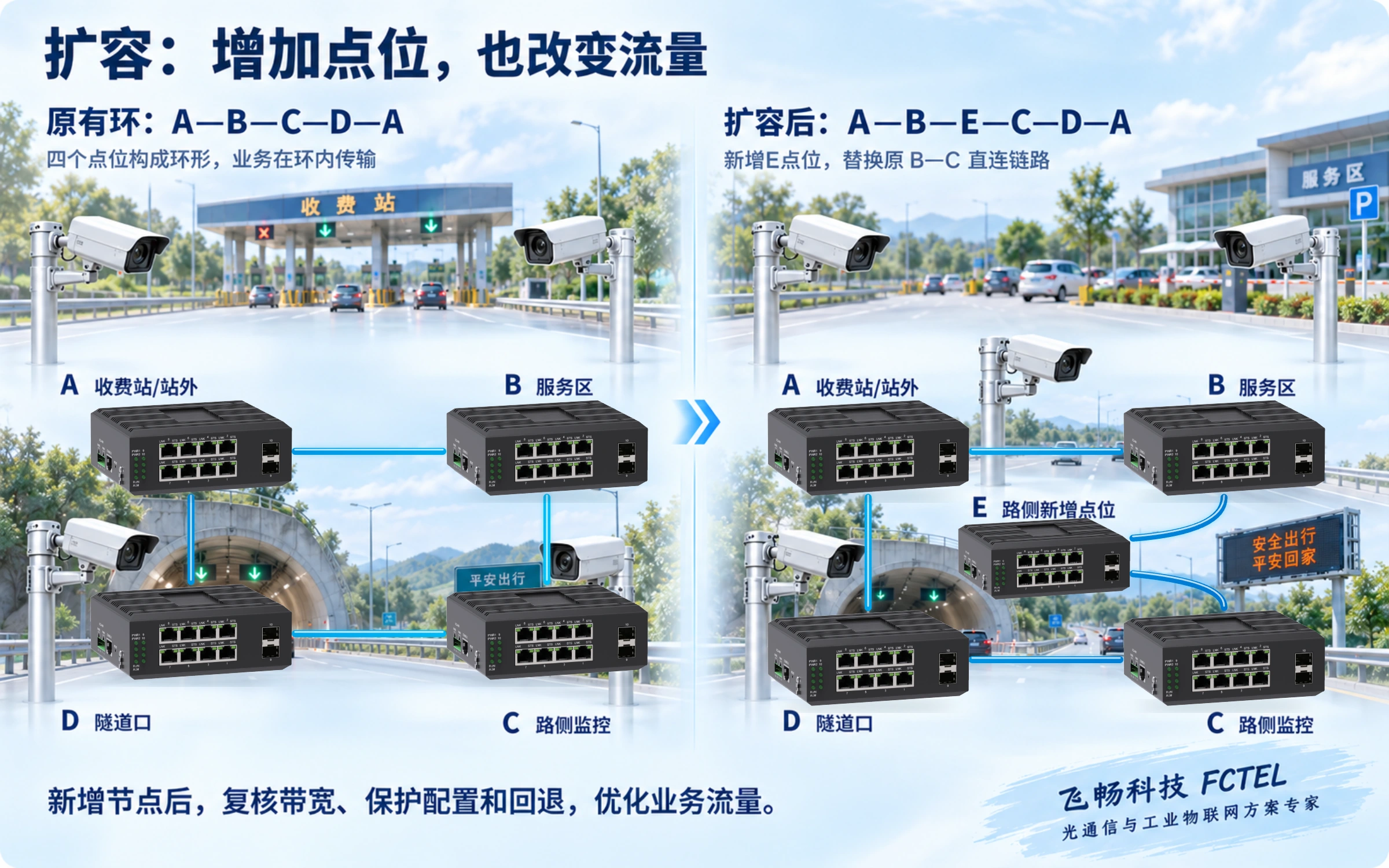

左图是 A—B—C—D—A。右图在 B、C 之间插入 E，原 B—C 由 B—E、E—C 替换。其含义是物理环成员改变，不表示一边保留 B—C 直连，一边随意再增加一条旁路；也不说明新设备能未经配置自动加入保护。

实施前核对电口、光口、纤芯、正常与备用路径容量，以及箱体空间和电源预算。保护环还要核对协议兼容、允许规模、控制 VLAN 与角色配置，不同协议或版本不能只因都叫“环网设备”就直接混接。

在维护窗口备份配置、明确接线与回退方案，按计划调整。上线后检查业务、环状态、告警、切换后负载，把新点位同步到平台和资产记录。原案的 WEB 管理有助于操作，并不代表扩容过程必然无业务影响。
