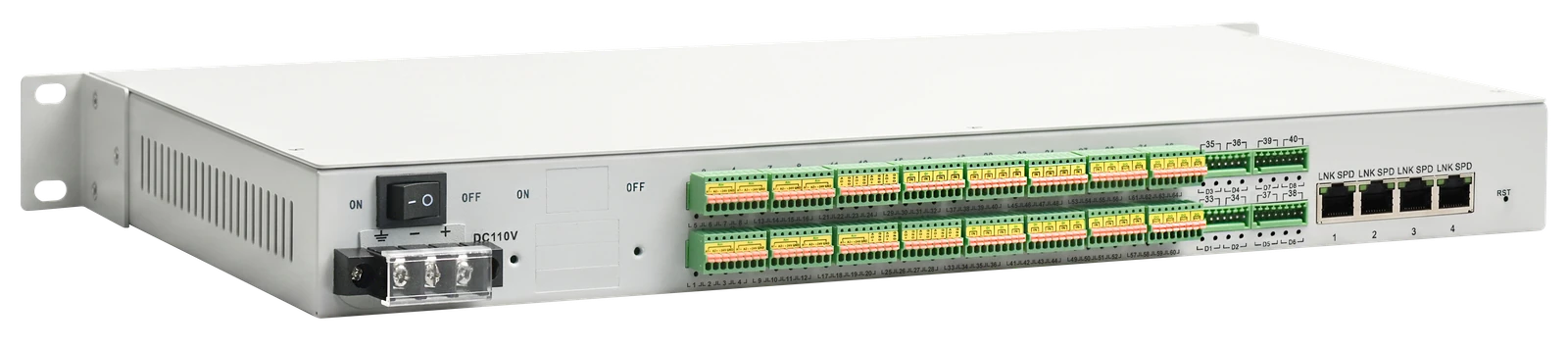

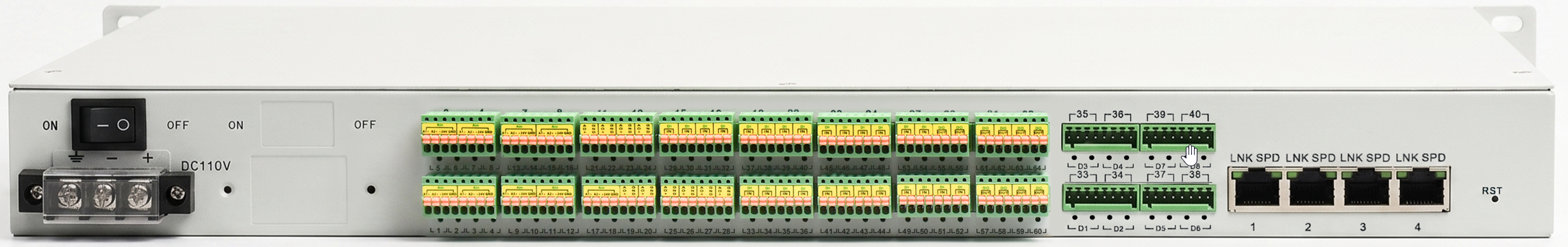

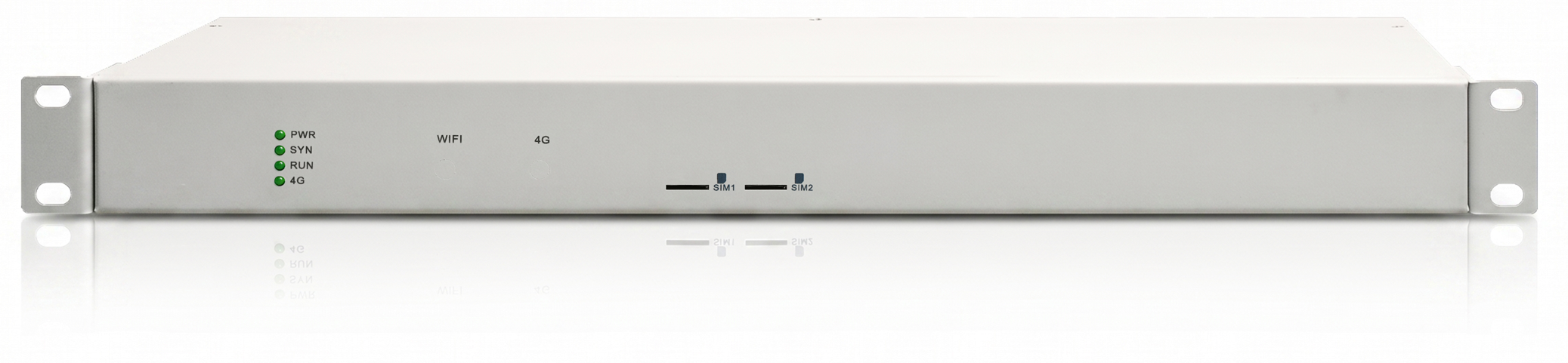

机架式 8路串口+64*DI/DO/AI/AO转4GE+4G CAT.4+Lora 远程测控服务终端
  • 机架式 8路串口+64*DI/DO/AI/AO转4GE+4G CAT.4+Lora 远程测控服务终端
  • 机架式 8路串口+64*DI/DO/AI/AO转4GE+4G CAT.4+Lora 远程测控服务终端
  • 机架式 8路串口+64*DI/DO/AI/AO转4GE+4G CAT.4+Lora 远程测控服务终端

机架式 8路串口+64*DI/DO/AI/AO转4GE+4G CAT.4+Lora 远程测控服务终端

型号：次留言&获取报价

描述：本服务器是为是一款能让DIDO/AIAO与串口设备立即具备联网能力的服务器，该产品支持164*DIO/AIAO，加上8路串口，DI支持干/湿接点输入模式，DO支持干/湿接点输出模式，模拟量支持0-10V/4-2

产品描述
    本服务器是为是一款能让DIDO/AIAO与串口设备立即具备联网能力的服务器，该产品支持164*DIO/AIAO，加上8路串口，DI支持干/湿接点输入模式，DO支持干/湿接点输出模式，模拟量支持0-10V/4-20MA。每路串口同时支持RS232/422/485三种业务接口，转4路千兆以太网口与双卡单待的4G CAT.4与1路Lora服务器。
本服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP，Telnet，SSH等协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；支持多个TCP会话连接，支持Modbus TCP Server，等工作模式；支持WEB访问方式。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
    本设备可确保设备永远在线；采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的现场环境，抗干扰防辐射，硬件上采用工业级设计；系统带有看门狗保护，加载了系统监测保护；本产品广泛应用于金融,交通,监控,电力,移动物联网以及电信物联网等行业。
功能特点
◆ 采用高速处理器，运行Linux OS Openwrt系统；
◆ 内部采用模块化设计，支持总共64路开关量模拟量AI/AO/DI/DO；以2路为基本单位，64路AI/AO/DI/DO任意可选。
◆ 提供1-8路串口，每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过WEB设置)，方便现场开通业务;
◆ 支持4 路 10/100/1000M自适应电以太网接口，以太网支持10/100/1000Base-T自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）,支持自动交叉线检测（MDI/MDIX）；
◆ DI支持干接点与脉冲(NPN,PNP晶体管)输入模式，DO支持干接点输出和脉冲输出（湿接点）两种模式；
◆ 支持4G备份网络, 当有线断线时无缝切换到4G网络，并能自动检测有线恢复
◆ 支持物联网卡/普通手机卡/VPDN 专网卡，双卡单待，配有两个SIM卡插槽,可同时插入两张4G流量卡可以是两个运营商的网络，可以做到当其中一个网络故障时,设备会自动切换到另一个网络,实现无缝备份。
◆ 支持一路Lora服务器功能，可以把接收到的LORA数据转发到网络;
◆ 支持支持Modbus TCP Server ，SNMP，SSH等多种工作模式，实现通过网络方式读取开关量设备数据；支持过网关，跨路由通信；支持网络中断自动恢复连接功能；
◆ 开关量支持SNMP 协议Get与Set命令读取与设置开关量的输入与输出状态;
◆ 串口支持完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；
◆ 串口支持SSL安全协议进行串口数据加密传输；支持MQTT多主题订阅和发布功能；支持MQTT透传和Modbus转JSON数据包功能，并分别支持解析服务器下发JSON和定时上报功能；支持与华为云、阿里云和移动云等多种云平台进行MQTT协议对接；
◆ 支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接，满足多个以内用户同时监控或管理开关量设备；
◆ UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理开关量设备；
◆ 支持Windows配置工具、SSH，Telnet和WEB等多种配置形式、支持SNMP网管；
◆ 支持本地和远程的系统固件升级；
◆ 开关量与串行接口防雷达到IEC61000-4-5(7/100μS)差模:6KV, 阻抗(40Ω)；共模:6KV，阻抗(40Ω)标准;
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式;
订购信息
产品型号 FCT-6700-G4-CN
产品功能描述 在4*GE以太网/4G CAT.4上传输64路DI/DO/AI/AO+8路串口 机架式
业务端口描述 64路DIDO/AIAO；8路串口，4路千兆以太网电口，4G Cat.4接口/LoRa接口
电源 AC220V或DC-48V（电源可选）支持电源冗余备份
产品尺寸 尺寸：485*200*45mm
重量 3.0Kg/台

F C T - X X X X - X X X X X X ... - X X X
1 2   3   4   5
NO 名称 定义
1 公司名称 FC=飞畅
2 产品类型 T=工业网关
3 产品系列 6700 = 19英寸机架系列4G 工业网关
4 端口规格 电以太 F=百兆电口  G=千兆电口  H=2.5G电口  p=物理隔离(放在最后面一位)
光以太 B=百兆光口  Q=千兆光口  W=万兆光口  C=combo口
串口 D=RS485数据 R=RS232数据  X=RS422数据 S=三合一串口
DI/DO K=开关量输入 J=开关量输出
AI/AO A=电流量输入 M=电流量输出 V=电压量输入 Y=电压量输出
定义：第1个字母为接口类型，第2个数字为接口数量，如G4=4*千兆电
5 4G/5G特性 -CN / -AU / -EU  --- 见下表
完整型号示例说明 (Examples)：

型号与地区选型：
型号/地区 -CN -AU -EU
中国/印度 拉丁美洲/澳大利亚/ 新西兰 EMEA/东南亚
LTE-FDD B1/3/5/8 B1/2/3/4/5/7/8/28/66 B1/3/5/7/8/20/28
LTE-TDD B34/38/39/40/41 B40 B38/40/41
WCDMA B1/5/8 B1/2/4/5/8 B1/5/8
GSM EGSM900/DCS1800 GSM850/EGSM900/DCS1800/PCS1900 EGSM900/DCS1800
注：EMEA代表欧洲、中东和非洲这三个相连的地区

技术参数
◆ 10/100/1000M以太网接口
协    议：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100/1000M自适应 全/半双工自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND
RS-485 2 wires: A(对应TX+) B(对应TX-) GND
   RS-232: RXD TXD GND
可接触摸屏 PLC 等各种主机本地控制显示
◆ DIDO接口
输出接口类型：
干接点：信号继电器干接点输出；30VDC/0.5A，最大开关频率：50HZ
脉冲量（湿接点）：
光MOS继电器输出，245VDC/0.12A，0-VCC(VCC为    本机供电电源电压)
响应时间：
干接点输出:<1.2ms；湿接点 输出<0.6ms
开关信号输入:
干接点：；湿接点：NPN&PNP
输出浪涌保护:
 干接点输出：无；
湿接点输出：TVS+固体放电管防护
◆ 电流模拟量
输入输出范围： 0~20mA(包含 4~20mA)
分辨率：  12位
采样速率：  20K次/秒
时间延迟： <0.1ms
最大负载能力： 600Ω
输入电阻：  125Ω
精度：  0.2%(常温)
◆ 电压模拟量
输入输出范围： 0~10V(包含 0~5V)，-5V-+5V
分辨率：  12位
采样速率：  20K 次/秒
时间延迟：  <1ms
最大负载能力： 600Ω
输入电阻：  100ΚΩ
精度：  0.2%(常温)
◆ 4G 接口
  网络接入： 3G/4G拔号.上网，支持APN,VPDN.
接入认证：支持CHAP/PAP/MS-CHAP/MS- CHAPV2/none
网络制式：支持LTE/WCDMA(HSPA+/TD- CDMA/EVDO/EDGE/GPRS
LAN协议：支持ARP Ethernet,STP
WAN协议：支持静态IP/DHCP/PPPoE/PPTP/L2TP
LTE特性：支持 3GPP R9 non-CA Cat.4 FDD和TDD
LTE-FDD:最大下行150 Mbps,最大上行50Mbps
LTE-TDD:最大下行130 Mbps,最大上行30Mbps
◆ LoRa接口
RF 频率 ：默认 490M，400M~520MHz 可配置
RF 发射功率：默认20dbm / 100mW
空中速率 ：0.018-37.5kbps
空中距离： 4~8km
接收灵敏度 ：-139dbm Max
天线接口 ：SMA接口,外螺纹内针
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时
